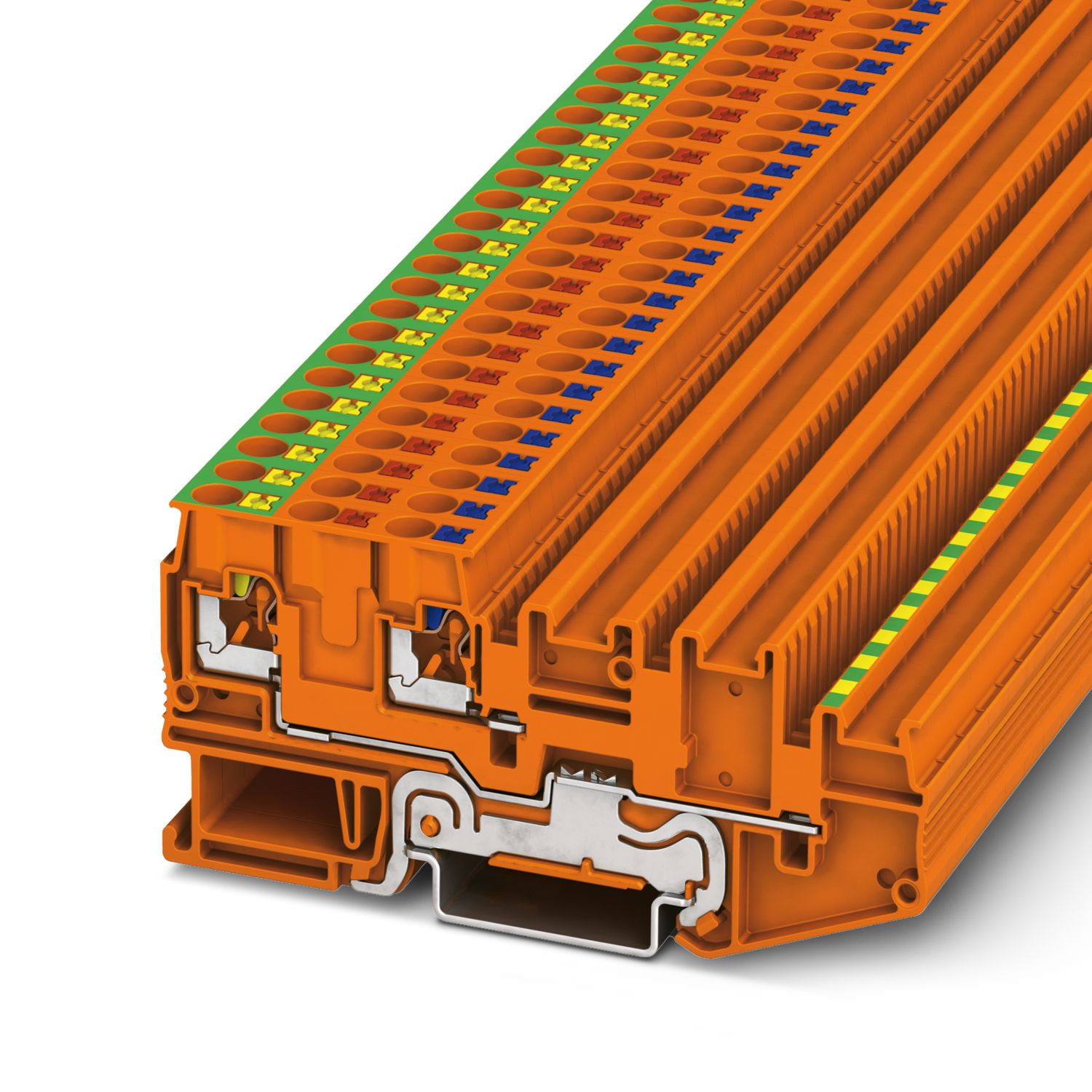

PTIO-IN 2,5/4-PE OG - Givar-/ställdonsplint

3244481
E-nummer: 2912921

Givar-/ställdonsplint, Matningsplint med skyddsledarfunktion, märkspänning: 250 V, märkström: 20 A, antal anslutningar: 3, anslutningstyp: Push-in-anslutning, Märkarea: 2,5 mm², area: 0,2 mm² - 4 mm², monteringssätt: NS 35/7,5, NS 35/15, färg: orange

Produktdetaljer

Produkttyp	Givar-/ställdonsplint
Antal anslutningar	3
Antal rader	4
Potentialer	3
Isoleringsegenskaper
Överspänningskategori	III
Nedsmutsningsgrad	3

Dimensionerad stötspänning	4 kV
Maximal förlusteffekt vid märkvillkor	0,77 W

Antal anslutningar per plan	2
Märkarea	2,5 mm²
Anmärkning	DIN skenornas strömöverföringskapacitet ska beaktas.
Avisoleringslängd	8 mm ... 10 mm
Håltolk	A3
Anslutning enligt norm	IEC 60947-7-1/IEC 60947-7-2
Ledararea styv	0,2 mm² ... 4 mm²
Ledararea AWG	24 ... 12 (omräknat enligt IEC)
Ledararea flexibel	0,2 mm² ... 2,5 mm²
Ledararea flexibel [AWG]	24 ... 14 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,2 mm² ... 2,5 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,2 mm² ... 2,5 mm²
2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa	0,5 mm²
Märkström	20 A
Belastningsström maximal	20 A
Märkspänning	250 V
Märkarea	2,5 mm²
Anslutningsareor direkt jackbara
Ledararea styv	0,34 mm² ... 4 mm²
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,34 mm² ... 2,5 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,34 mm² ... 2,5 mm²

Bredd	7 mm
Ändbrickans bredd	2,2 mm
Höjd	90,8 mm
Djup på NS 35/7,5	41,5 mm
Djup på NS 35/15	49 mm

Färg	orange (RAL 2003)
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA
Statisk isoleringsmaterialanvändning i kyla	-60 °C
Temperaturindex för isolieringsmaterial (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)	130 °C

Stötspänningstest
Isolationsspänning börvärde	4,8 kV
Resultat	Godkänd i test
Temperaturstegringstest
Krav temperaturstegringstest	Temperaturhöjning ≤ 45 K
Resultat	Godkänd i test
Kortslutningsströmstest 4 mm²	0,36 kA
	0,48 kA
Resultat	Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde	1,5 kV
Resultat	Godkänd i test

Mekaniska data
Öppen sidovägg	Ja

Mekanisk hållfasthet
Resultat	Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage	NS 35
Provkraft börvärde	1 N
Resultat	Godkänd i test
Test med avseende på kabelskador och -lossning
Rotationshastighet	10 v/min
Vridningar	135
Ledarens tvärsnittsarea/vikt	0,2 mm² / 0,2 kg
	2,5 mm² / 0,7 kg
	4 mm² / 0,9 kg
Resultat	Godkänd i test

Åldrande
Temperaturcykler	192
Resultat	Godkänd i test
Nålflamtest
Verkningstid	30 s
Resultat	Godkänd i test
Svängningar/bredbandsbrus
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Hållbarhetstest kategori 2, på boggin
Frekvens	f₁ = 5 Hz bis f₂ = 250 Hz
ASD-nivå	6,12 (m/s²)²/Hz
Acceleration	3,12g
Provtid per axel	5 h
Testriktningar	X-, Y- och Z-axel
Resultat	Godkänd i test
Stötar
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Stötform	Halvsinus
Acceleration	30g
Stöttid	18 ms
Antal stötar per riktning	3
Testriktningar	X-, Y- och Z-axel (pos. och neg.)
Resultat	Godkänd i test
Omgivningsförhållanden
Drifttemperatur	-60 °C ... 110 °C (Drifttemperaturområde inkl. egenuppvärmning, max. kortvarig drifttemperatur, se RTI Elec.)
Omgivningstemperatur (lagring/transport)	-25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C)
Omgivningstemperatur (montering)	-5 °C ... 70 °C
Omgivningstemperatur (manövrering)	-5 °C ... 70 °C
Tillåten relativ luftfuktighet (drift)	20 % ... 90 %
Tillåten luftfuktighet (lagring/transport)	30 % ... 70 %

Anslutning enligt norm	IEC 60947-7-1/IEC 60947-7-2

Monteringssätt	NS 35/7,5
	NS 35/15

Affärsmässiga uppgifter

Artikelnr	3244481
Antal/förp.	50 Styck
Minsta beställningsantal	50 Styck
Försäljningskod	BE2218
Produktnyckel	BE2218
Katalogsida	Sida 41 (C-1-2019)
GTIN	4046356735896
Vikt per styck (inklusive förpackning)	18,374 g
Vikt per styck (exklusive förpackning)	18 g
Tullnummer	85369010
Ursprungsland	PL

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	300 V	10 A	24 - 12
PE-anslutning			24 - 12
Usegroup C
	150 V	16 A	24 - 12
PE-anslutning			24 - 12
Usegroup D
	300 V	10 A	24 - 12
PE-anslutning			24 - 12

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	300 V	10 A	24 - 12
PE-anslutning			24 - 12
Usegroup C
	150 V	16 A	24 - 12
PE-anslutning			24 - 12
Usegroup D
	300 V	10 A	24 - 12
PE-anslutning			24 - 12

Environmental product compliance

Kompatibla produkter

Tillbehör

Fördelar

Push-in anslutningsplintarna utmärker sig, förutom genom systemegenskaperna hos CLIPLINE complete-systemet, genom enkel anslutning av ledare med trådändhylsa eller styva ledare utan verktyg

Den kompakta konstruktionen och frontanslutning möjliggör ett kablage i trånga utrymmen

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

PTIO-IN 2,5/4-PE OG - Givar-/ställdonsplint

3244481
E-nummer: 2912921

Produktdetaljer

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus Recognized

EAC

Kompatibla produkter

Fördelar

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

PTIO-IN 2,5/4-PE OG - Givar-/ställdonsplint 3244481 E-nummer: 2912921

Produktdetaljer

ECLASS

ETIM

UNSPSC

Kompatibla produkter

FBS 2-3,5 - Jackbar brygga 3213014

FBS 3-3,5 - Jackbar brygga 3213027

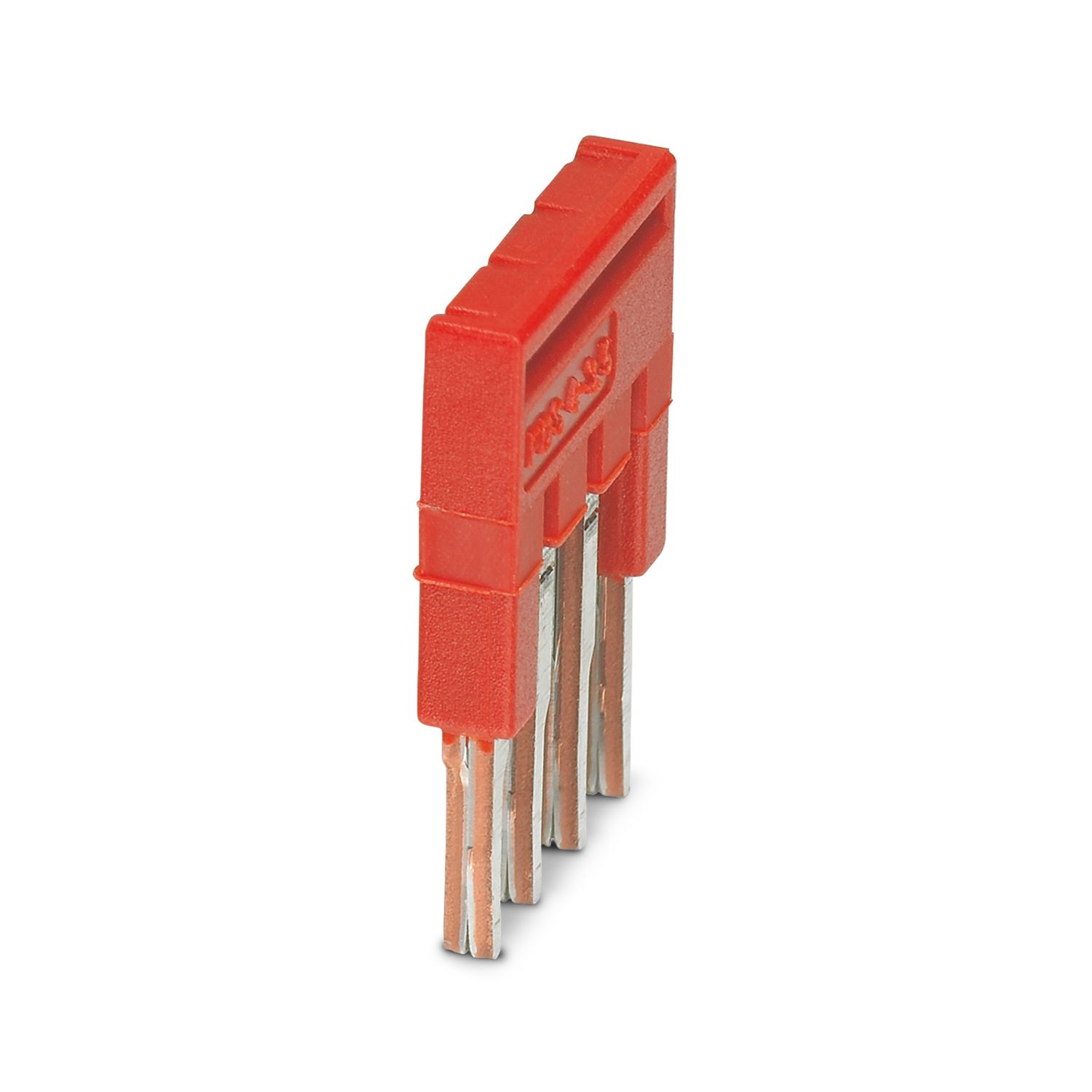

FBS 4-3,5 - Jackbar brygga 3213030

FBS 5-3,5 - Jackbar brygga 3213043

FBS 10-3,5 - Jackbar brygga 3213056

FBS 20-3,5 - Jackbar brygga 3213069

FBS 50-3,5 - Jackbar brygga 3000706

FBS 2-3,5 BU - Jackbar brygga 3213086

FBS 3-3,5 BU - Jackbar brygga 3213099

FBS 4-3,5 BU - Jackbar brygga 3213109

FBS 5-3,5 BU - Jackbar brygga 3213112

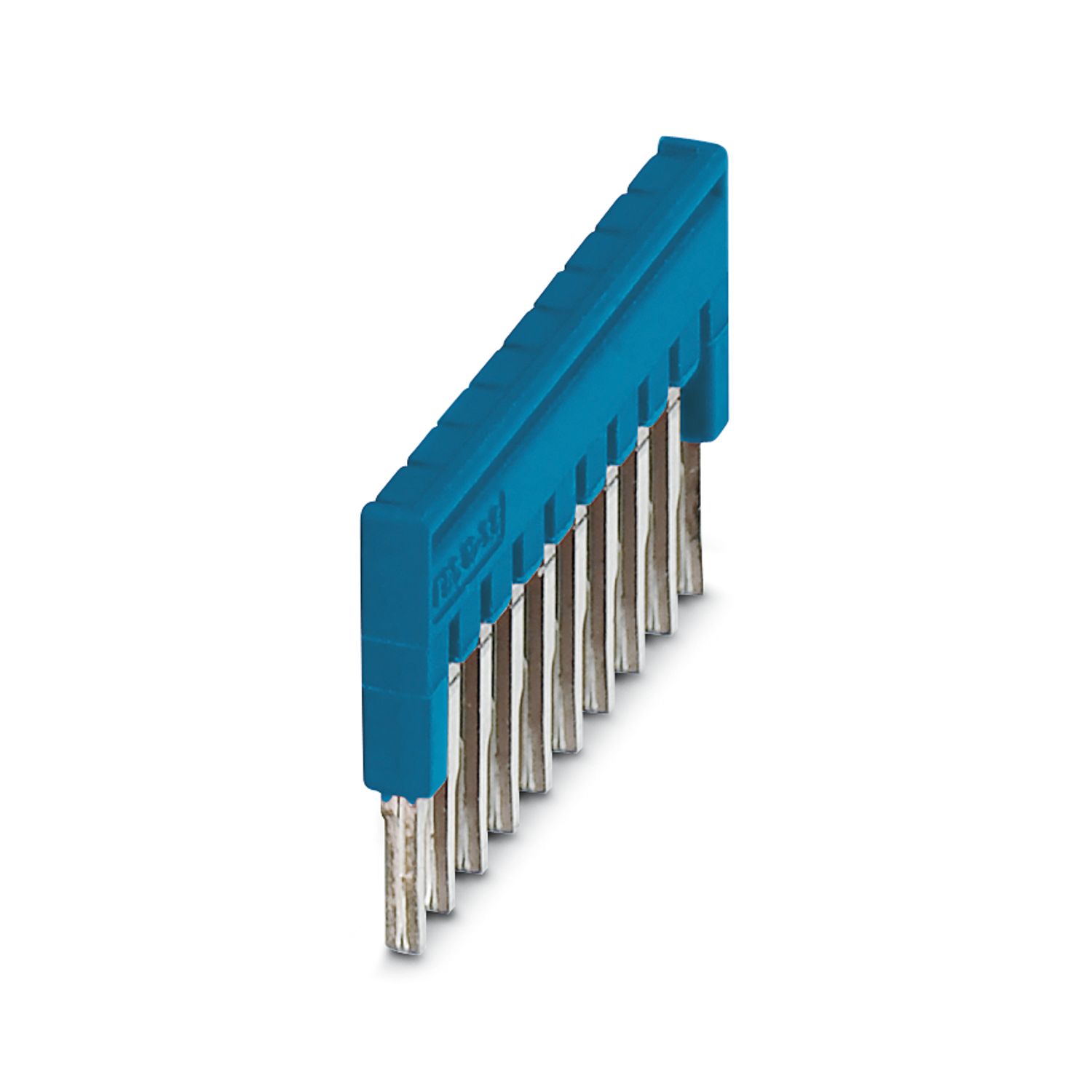

FBS 10-3,5 BU - Jackbar brygga 3213125

FBS 20-3,5 BU - Jackbar brygga 3213138

FBS 50-3,5 BU - Jackbar brygga 3000708

FBS 2-3,5 GY - Jackbar brygga 3213153

FBS 3-3,5 GY - Jackbar brygga 3213167

FBS 4-3,5 GY - Jackbar brygga 3213180

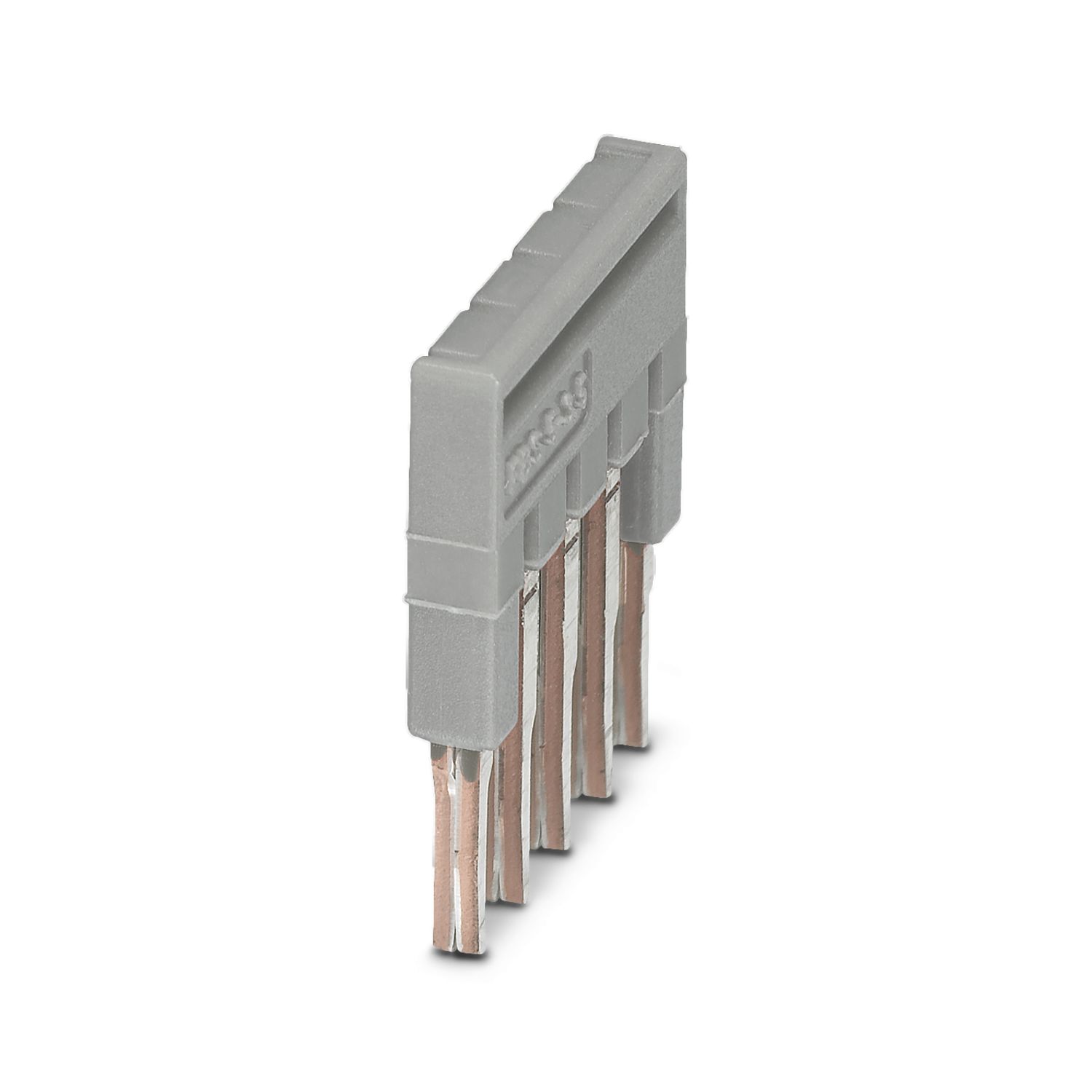

FBS 5-3,5 GY - Jackbar brygga 3213183

FBS 10-3,5 GY - Jackbar brygga 3213196

FBS 20-3,5 GY - Jackbar brygga 3213206

FBS 50-3,5 GY - Jackbar brygga 3000707

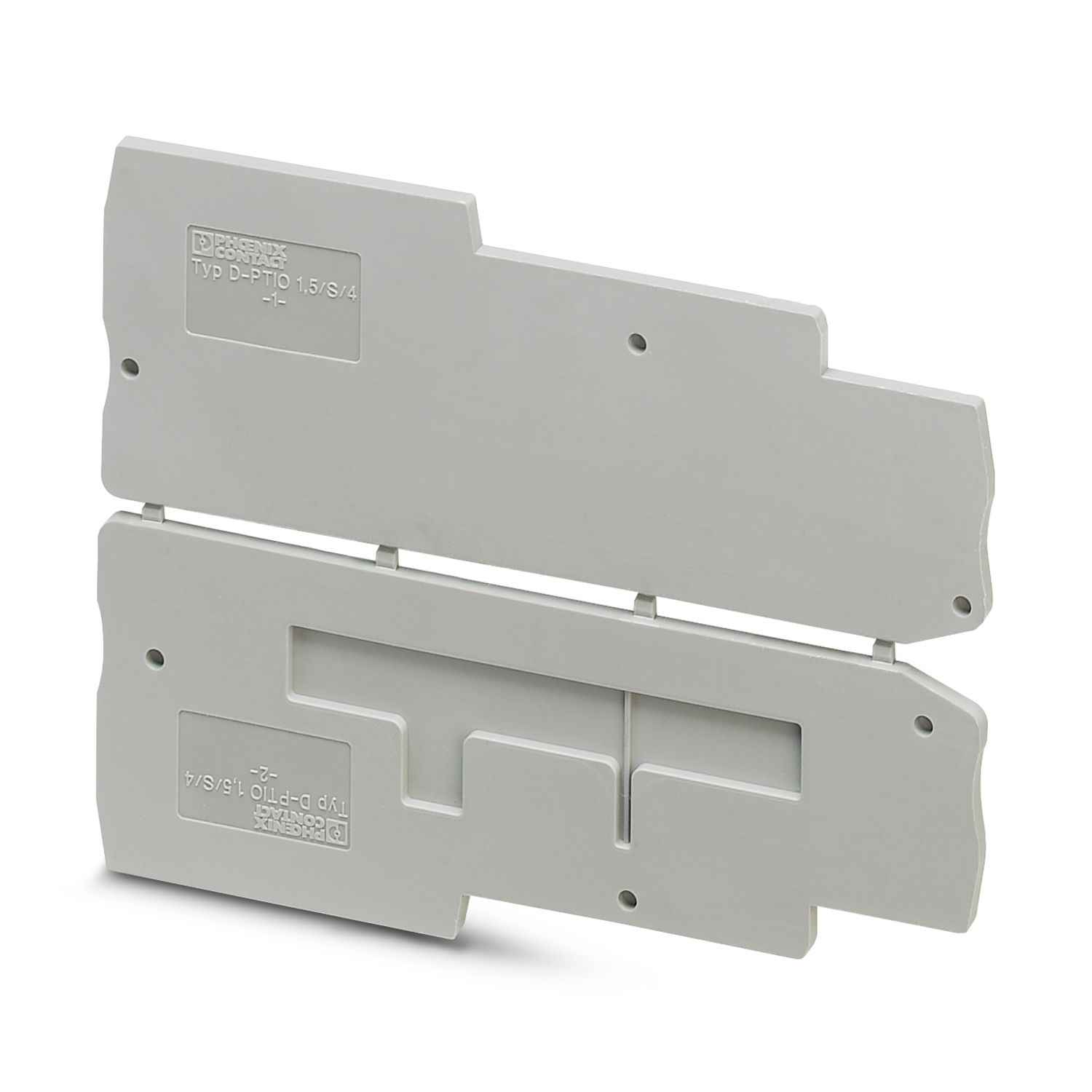

D-PTIO 1,5/S/4 - Ändbricka 3244588
