PTIO 1,5/S/4 - Givar-/ställdonsplint

3244452
E-nummer: 2912917

Givar-/ställdonsplint, märkspänning: 250 V, märkström: 13,5 A, antal anslutningar: 5, anslutningstyp: Push-in-anslutning, Märkarea: 1,5 mm², area: 0,14 mm² - 1,5 mm², monteringssätt: NS 35/7,5, NS 35/15, färg: grå

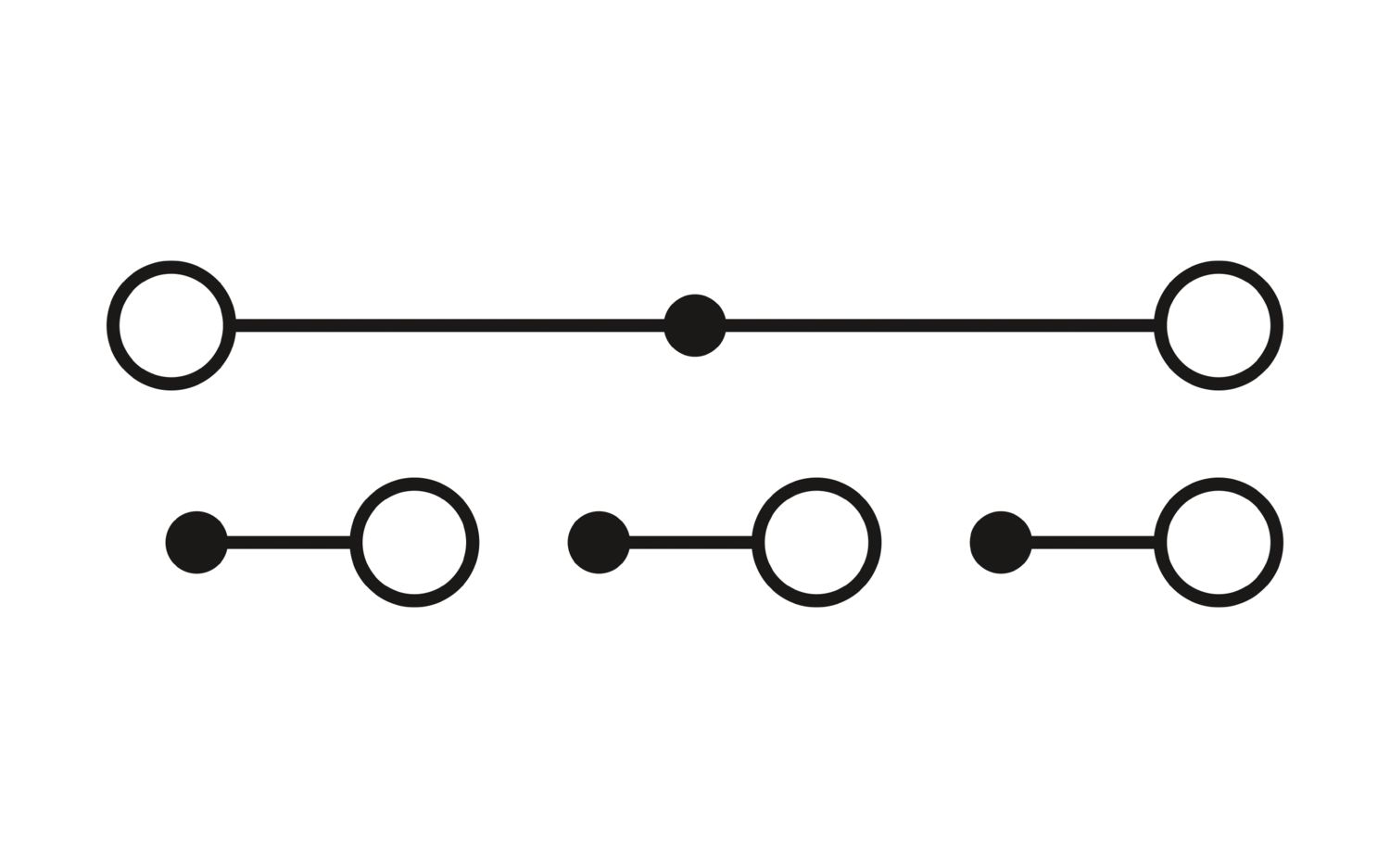

Produktdetaljer

Produkttyp	Givar-/ställdonsplint
Antal anslutningar	5
Antal rader	4
Potentialer	4
Isoleringsegenskaper
Överspänningskategori	III
Nedsmutsningsgrad	3

Dimensionerad stötspänning	4 kV
Maximal förlusteffekt vid märkvillkor	0,56 W

Matning	ja
Antal anslutningar per plan	2
Märkarea	1,5 mm²
Avisoleringslängd	8 mm ... 10 mm
Håltolk	A1 / B1
Anslutning enligt norm	IEC 60947-7-1
Ledararea styv	0,14 mm² ... 1,5 mm²
Ledararea AWG	26 ... 16 (omräknat enligt IEC)
Ledararea flexibel	0,14 mm² ... 1,5 mm²
Ledararea flexibel [AWG]	26 ... 16 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,14 mm² ... 1,5 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,14 mm² ... 1 mm² vi rekommenderar att använda trådändhylsan AI-S1-8TQ med artikelnr 1200293
Märkström	13,5 A
Belastningsström maximal	13,5 A
Märkspänning	250 V
Märkarea	1,5 mm²
Anslutningsareor direkt jackbara
Ledararea styv	0,25 mm² ... 1,5 mm²
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,34 mm² ... 1,5 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,34 mm² ... 1 mm²

Bredd	3,5 mm
Ändbrickans bredd	2,2 mm
Höjd	90,8 mm
Djup	40 mm
Djup på NS 35/7,5	41,5 mm
Djup på NS 35/15	48,5 mm

Färg	grå (RAL 7042)
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA
Statisk isoleringsmaterialanvändning i kyla	-60 °C
Temperaturindex för isolieringsmaterial (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)	130 °C
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26	HL 1 - HL 3
Värmeavgivning kalorimetrisk NFPA 130 (ASTM E 1354)	28 MJ/kg
Ytor antändbarhet NFPA 130 (ASTM E 162)	godkänd
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662)	godkänd
Rökgas giftighet NFPA 130 (SMP 800 C)	godkänd

Stötspänningstest
Isolationsspänning börvärde	4,8 kV
Resultat	Godkänd i test
Kortslutningsströmstest 1,5 mm²	0,18 kA
Resultat	Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde	1,5 kV
Resultat	Godkänd i test

Mekaniska data
Öppen sidovägg	Ja

Mekanisk hållfasthet
Resultat	Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage	NS 35
Provkraft börvärde	1 N
Resultat	Godkänd i test
Test med avseende på kabelskador och -lossning
Rotationshastighet	10 v/min
Vridningar	135
Ledarens tvärsnittsarea/vikt	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
Resultat	Godkänd i test

Åldrande
Temperaturcykler	192
Resultat	Godkänd i test
Nålflamtest
Verkningstid	30 s
Resultat	Godkänd i test
Svängningar/bredbandsbrus
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Hållbarhetstest kategori 2, på boggin
Frekvens	f₁ = 5 Hz bis f₂ = 250 Hz
ASD-nivå	6,12 (m/s²)²/Hz
Acceleration	3,12g
Provtid per axel	5 h
Testriktningar	X-, Y- och Z-axel
Resultat	Godkänd i test
Stötar
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Stötform	Halvsinus
Acceleration	30g
Stöttid	18 ms
Antal stötar per riktning	3
Testriktningar	X-, Y- och Z-axel (pos. och neg.)
Resultat	Godkänd i test
Omgivningsförhållanden
Drifttemperatur	-60 °C ... 110 °C (Drifttemperaturområde inkl. egenuppvärmning, max. kortvarig drifttemperatur, se RTI Elec.)
Omgivningstemperatur (lagring/transport)	-25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C)
Omgivningstemperatur (montering)	-5 °C ... 70 °C
Omgivningstemperatur (manövrering)	-5 °C ... 70 °C
Tillåten relativ luftfuktighet (drift)	20 % ... 90 %
Tillåten luftfuktighet (lagring/transport)	30 % ... 70 %

Anslutning enligt norm	IEC 60947-7-1

Monteringssätt	NS 35/7,5
	NS 35/15

Affärsmässiga uppgifter

Artikelnr	3244452
Antal/förp.	50 Styck
Minsta beställningsantal	50 Styck
Försäljningskod	BE2218
Produktnyckel	BE2218
Katalogsida	Sida 41 (C-1-2019)
GTIN	4046356735872
Vikt per styck (inklusive förpackning)	8,239 g
Vikt per styck (exklusive förpackning)	8,239 g
Tullnummer	85369010
Ursprungsland	PL

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	300 V	10 A	26 - 14
Usegroup C
	150 V	15 A	26 - 14
Usegroup D
	300 V	10 A	26 - 14

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	300 V	15 A	26 - 14
Usegroup C
	150 V	15 A	26 - 14
Usegroup D
	300 V	10 A	26 - 14

Environmental product compliance

Kompatibla produkter

Tillbehör

Fördelar

Den kompakta konstruktionen och frontanslutning möjliggör ett kablage i trånga utrymmen

Push-in anslutningsplintarna utmärker sig, förutom genom systemegenskaperna hos CLIPLINE complete-systemet, genom enkel anslutning av ledare med trådändhylsa eller styva ledare utan verktyg

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
EF3.0 Klimatförändringar
CO2e kg	0,052 kg CO2e
