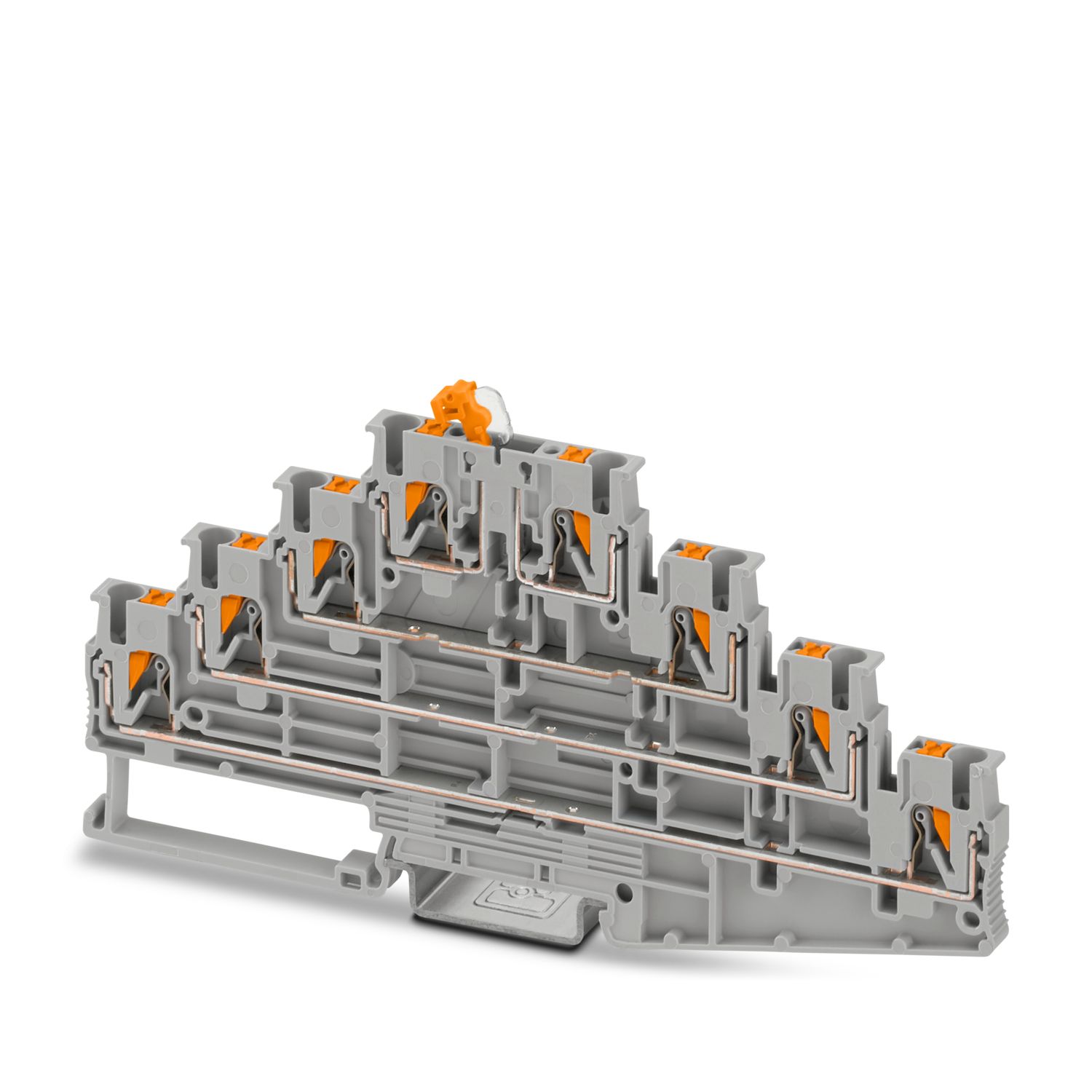

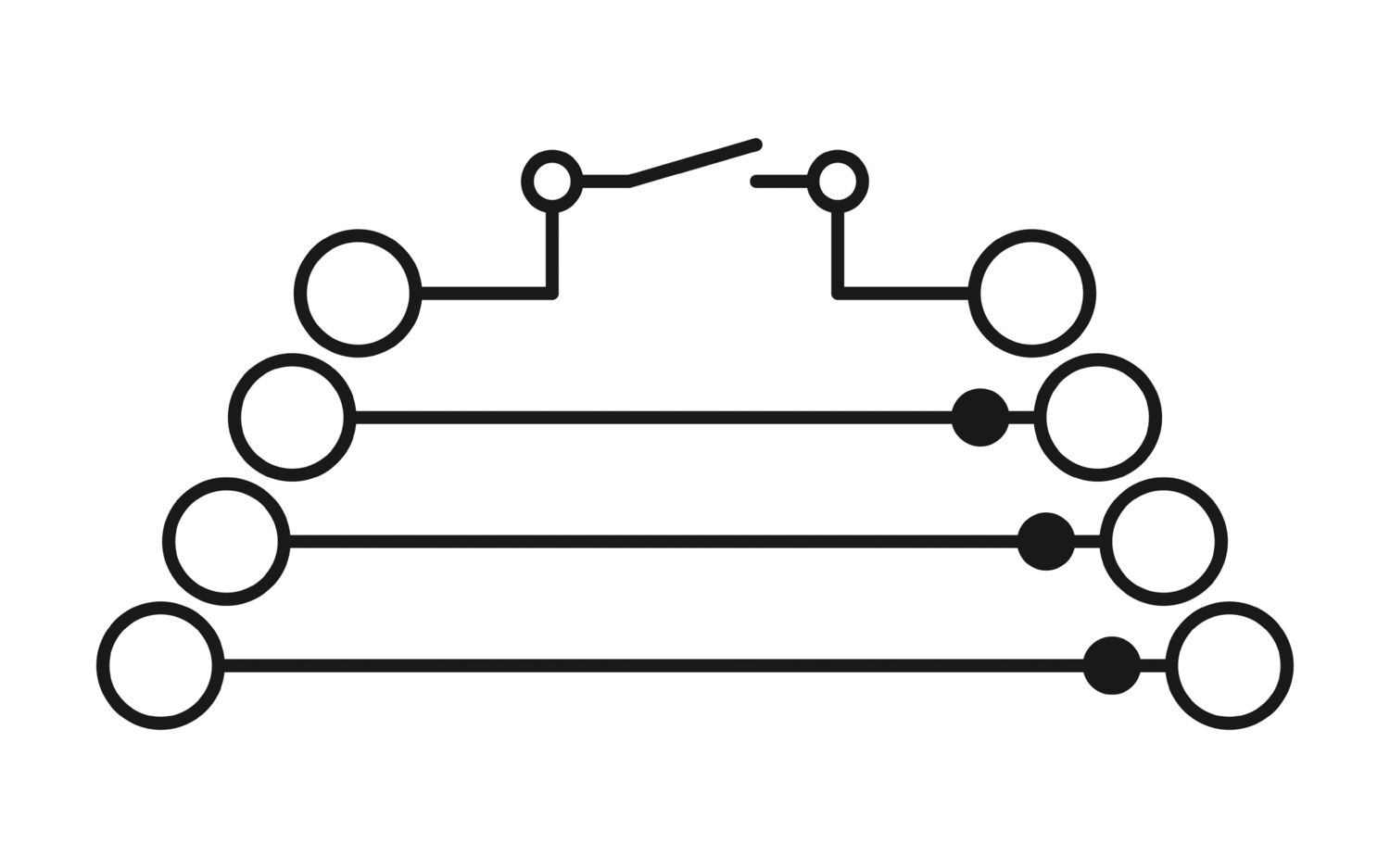

PT 2,5-L/L/L/MT - Knivfrånskiljarplint

1336406

Knivfrånskiljarplint, märkspänning: 500 V, Termisk kontinuerlig ström I_th: 18 A, anslutningstyp: Push-in-anslutning, Märkarea: 2,5 mm², diameter: 0,14 mm² - 4 mm², montering: NS 35/7,5, NS 35/15, färg: grå

Produktdetaljer

Produkttyp	Frånskiljbar plint
Poltal	4
Antal anslutningar	8
Antal rader	4
Isoleringsegenskaper
Överspänningskategori	III
Nedsmutsningsgrad	3

Dimensionerad stötspänning	6 kV

Antal anslutningar per plan	2
Märkarea	2,5 mm²
Avisoleringslängd	8 mm ... 10 mm
Håltolk	A3
	B3
Anslutning enligt norm	IEC 60947-7-1
Ledararea styv	0,14 mm² ... 4 mm²
Ledararea AWG	26 ... 12 (omräknat enligt IEC)
Ledararea flexibel	0,14 mm² ... 4 mm²
Ledararea flexibel [AWG]	26 ... 12 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,14 mm² ... 2,5 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,14 mm² ... 2,5 mm²
Termisk kontinuerlig ström I_th	18 A (vid 2,5 mm² ledararea)
Belastningsström maximal	20 A (vid 4 mm² ledararea)
Märkspänning	500 V
Märkarea	2,5 mm²
Anslutningsareor direkt jackbara
Ledararea styv	0,34 mm² ... 4 mm²
Ledararea styv [AWG]	20 ... 12 (omräknat enligt IEC)
Ledararea flexibel	0,5 mm² ... 2,5 mm²
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,5 mm² ... 2,5 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,5 mm² ... 2,5 mm²

Bredd	5,2 mm
Ändbrickans bredd	2,2 mm
Höjd	142,4 mm
Djup på NS 35/7,5	70,2 mm
Djup på NS 35/15	77,7 mm

Färg	grå (RAL 7042)
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA
Statisk isoleringsmaterialanvändning i kyla	-60 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)	130 °C
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26	HL 1 - HL 3
Ytor antändbarhet NFPA 130 (ASTM E 162)	godkänd
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662)	godkänd
Rökgas giftighet NFPA 130 (SMP 800 C)	godkänd

Stötspänningstest
Resultat	Godkänd i test
Temperaturstegringstest
Krav temperaturstegringstest	Temperaturhöjning ≤ 45 K
Resultat	Godkänd i test
Kortslutningsströmstest 2,5 mm²	0,3 kA
Resultat	Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde	1,89 kV
Resultat	Godkänd i test

Mekaniska data
Öppen sidovägg	Ja

Mekanisk hållfasthet
Resultat	Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage	NS 32/NS 35
Resultat	Godkänd i test
Test med avseende på kabelskador och -lossning
Rotationshastighet	10 (+/- 2) v/min
Vridningar	135
Ledarens tvärsnittsarea/vikt	0,14 mm² / 0,2 kg
	2,5 mm² / 0,7 kg
	4 mm² / 0,9 kg
Resultat	Godkänd i test

Åldrande
Temperaturcykler	192
Resultat	Godkänd i test
Nålflamtest
Verkningstid	30 s
Resultat	Godkänd i test
Svängningar/bredbandsbrus
Provspecifikation	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Hållbarhetstest kategori 1, klass B, på isolationskroppen
Frekvens	f₁ = 5 Hz bis f₂ = 150 Hz
Acceleration	0,964g
Provtid per axel	5 h
Testriktningar	X-, Y- och Z-axel
Resultat	Godkänd i test
Stötar
Provspecifikation	DIN EN 50155 (VDE 0115-200):2022-06
Stötform	Halvsinus
Acceleration	5g
Stöttid	30 ms
Antal stötar per riktning	3
Testriktningar	X-, Y- och Z-axel (pos. och neg.)
Resultat	Godkänd i test
Omgivningsförhållanden
Drifttemperatur	-60 °C ... 110 °C (Drifttemperaturområde inkl. egenuppvärmning, max. kortvarig drifttemperatur, se RTI Elec.)
Omgivningstemperatur (lagring/transport)	-25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C)
Omgivningstemperatur (montering)	-5 °C ... 70 °C
Omgivningstemperatur (manövrering)	-5 °C ... 70 °C
Tillåten relativ luftfuktighet (drift)	20 % ... 90 %
Tillåten luftfuktighet (lagring/transport)	30 % ... 70 %

Anslutning enligt norm	IEC 60947-7-1

Monteringssätt	NS 35/7,5
	NS 35/15

Affärsmässiga uppgifter

Artikelnr	1336406
Antal/förp.	50 Styck
Minsta beställningsantal	50 Styck
Försäljningskod	BE2231
Produktnyckel	BE2231
GTIN	4063151636760
Vikt per styck (inklusive förpackning)	30,686 g
Vikt per styck (exklusive förpackning)	30,686 g
Tullnummer	85369010
Ursprungsland	PL

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	300 V	18 A	26 - 12
Usegroup C
	300 V	18 A	26 - 12
Usegroup D
	600 V	5 A	26 - 12

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	300 V	18 A	26 - 12
Usegroup C
	300 V	18 A	26 - 12
Usegroup F
	500 V	18 A	26 - 12
Usegroup D
	600 V	5 A	26 - 12

Environmental product compliance

Kompatibla produkter
