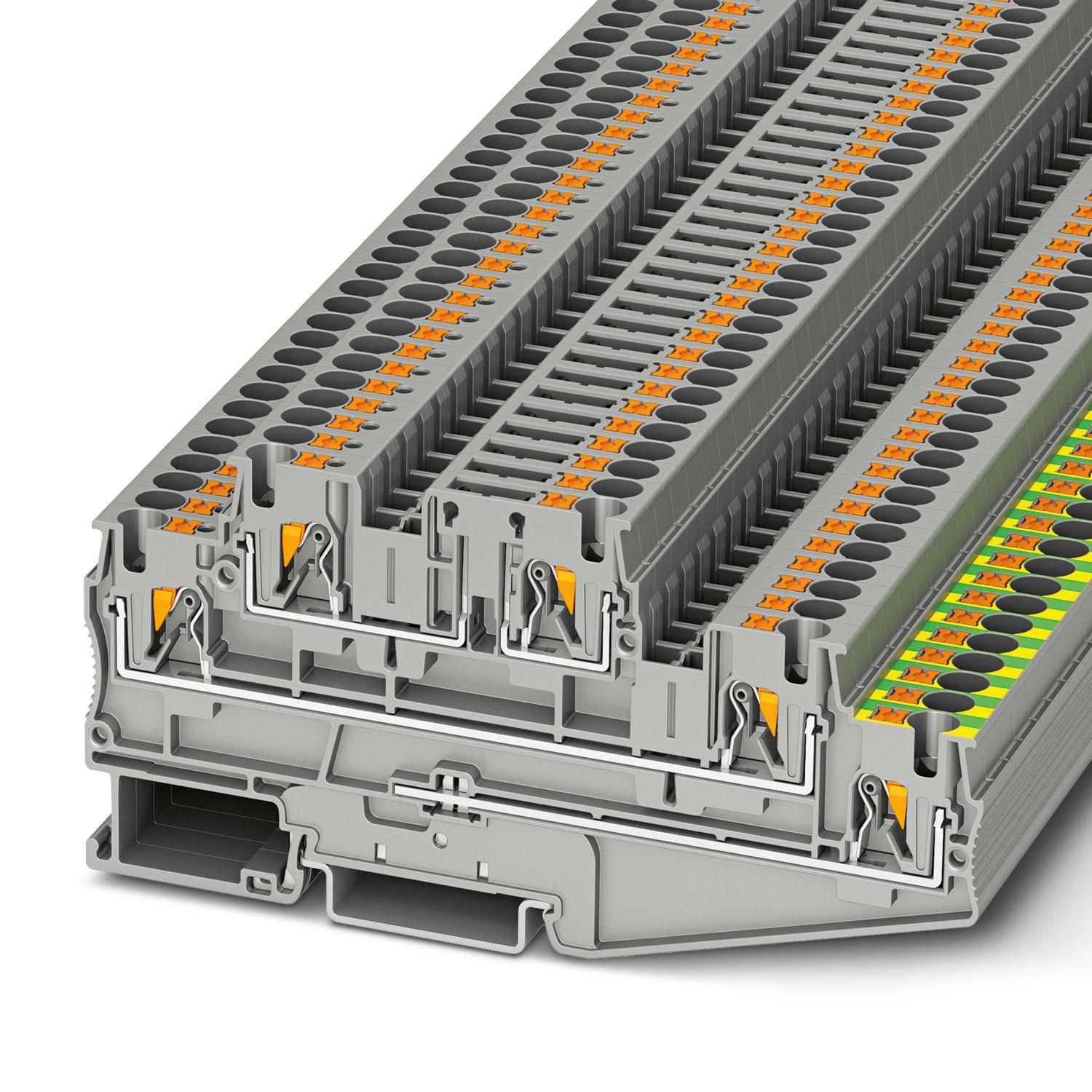

PT 4-PE/L/TG - Frånskiljbar plint

3002618

Frånskiljbar plint, Ström och spänning bestäms av den insatta kontakten., märkspänning: 500 V, märkström: 30 A, antal anslutningar: 5, anslutningstyp: Push-in-anslutning, Märkarea: 4 mm², area: 0,2 mm² - 6 mm², anslutningstyp: Push-in-anslutning, Märkarea: 4 mm², area: 0,2 mm² - 6 mm², monteringssätt: NS 35/7,5, NS 35/15, färg: grå

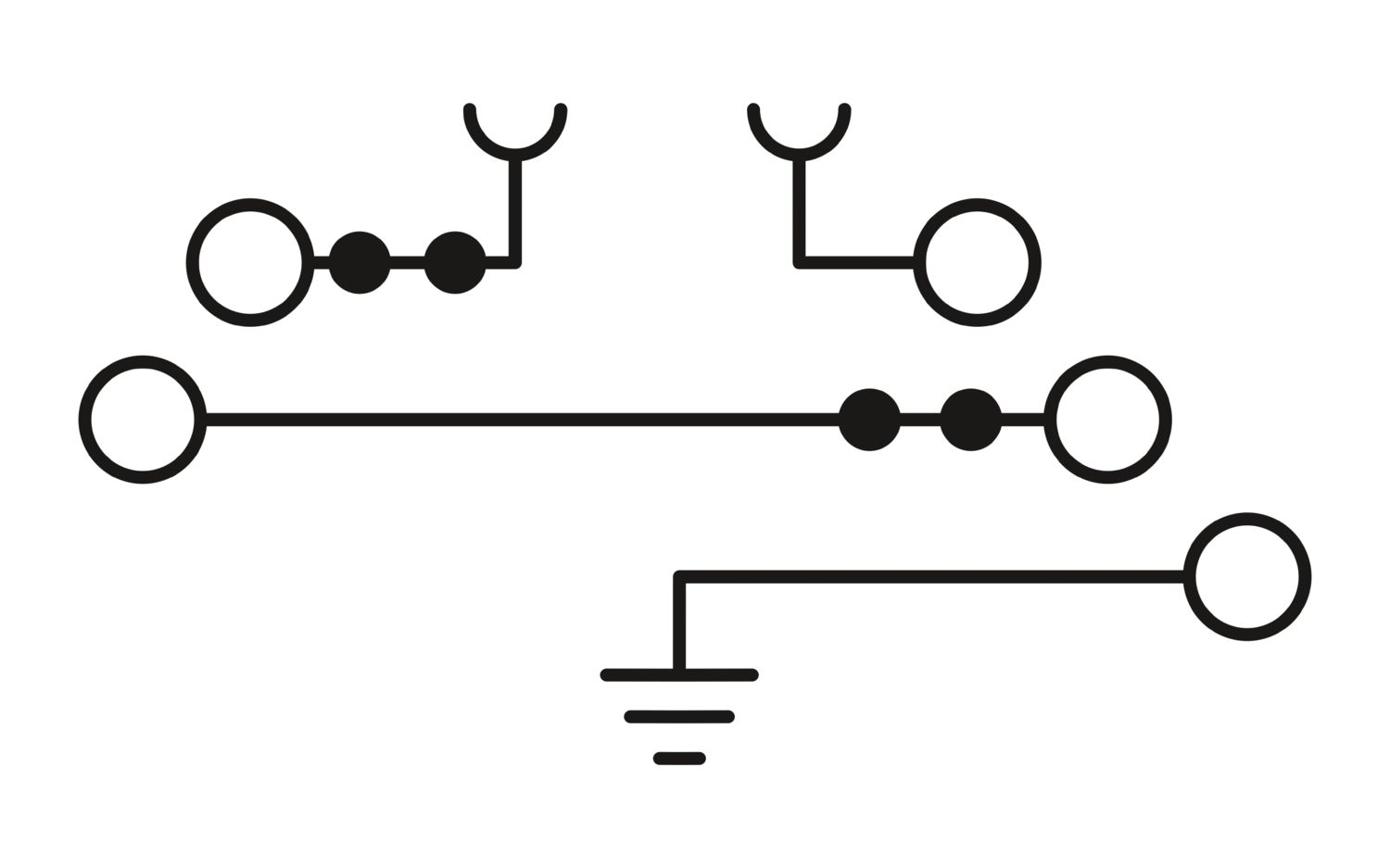

Produktdetaljer

Allmänt	Ström och spänning bestäms av den insatta kontakten.

Produkttyp	Skyddsledarplint
Produktfamilj	PT
Antal anslutningar	5
Antal rader	3
Isoleringsegenskaper
Överspänningskategori	III
Nedsmutsningsgrad	3

Dimensionerad stötspänning	6 kV
Maximal förlusteffekt vid märkvillkor	1,02 W

Antal anslutningar per plan	2
Märkarea	4 mm²
Våning 1
Avisoleringslängd	10 mm ... 12 mm
Håltolk	A4
Anslutning enligt norm	IEC 60947-7-2
Ledararea styv	0,2 mm² ... 6 mm²
Ledararea AWG	24 ... 10 (omräknat enligt IEC)
Ledararea flexibel	0,2 mm² ... 6 mm²
Ledararea flexibel [AWG]	24 ... 10 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,25 mm² ... 4 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,25 mm² ... 4 mm²
2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa	0,5 mm² ... 1 mm²
Märkström	30 A
Belastningsström maximal	32 A (vid 6 mm² ledararea styv)
Märkspänning	500 V
Märkarea	4 mm²
Våning 2
Anslutning enligt norm	IEC 60947-7-2
Ledararea styv	0,2 mm² ... 6 mm²
Ledararea AWG	24 ... 10 (omräknat enligt IEC)
Ledararea flexibel	0,2 mm² ... 4 mm²
Ledararea flexibel [AWG]	24 ... 10 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,25 mm² ... 4 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,25 mm² ... 4 mm²
Ledararea flexibel (2 ledare med samma area med TWIN-trådändhylsa med plasthylsa)	0,5 mm² ... 1 mm²
2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa	0,5 mm² ... 1 mm²
Märkström	20 A
Belastningsström maximal	20 A
Märkspänning	500 V
Märkarea	4 mm²
Våning 1 Anslutningsareor direkt jackbara
Ledararea styv	0,5 mm² ... 6 mm²
Ledararea styv [AWG]	20 ... 10 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,5 mm² ... 4 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,5 mm² ... 4 mm²
Våning 2 Anslutningsareor direkt jackbara
Ledararea styv	0,5 mm² ... 6 mm²
Ledararea styv [AWG]	20 ... 10 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,5 mm² ... 4 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,5 mm² ... 4 mm²

Märkdata (ATEX/IECEx)
Märkning	 II 3 G Ex ec llC Gc
Användningstemperaturområde	-60 °C ... 125 °C
Ex-certifierade tillbehör	3002619 D-PT 4-PE/L/HESI
	1204517 SZF 1-0,6X3,5
	3036783 P-DI
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Sammanställning bryggor	Jackbar brygga / FBS 2-6 / 3030336
	Jackbar brygga / FBS 3-6 / 3030242
	Jackbar brygga / FBS 4-6 / 3030255
	Jackbar brygga / FBS 5-6 / 3030349
	Jackbar brygga / FBS 10-6 / 3030271
	Jackbar brygga / FBS 20-6 / 3030365
Bryggdata	19 A / 4 mm²
Vid bryggning med bygel	275 V
- vid överhoppad bryggning	275 V
- för förlängd bryggning med lock	275 V
Märkisolationsspänning	250 V
Utgång	(kontinuerligt)
Plan ex Allmänt
Märkspänning	275 V
Anslutningsdata Ex Allmänt
Märkarea	4 mm²
Dimensionerad anslutningsförmåga AWG	12
Anslutningskapacitet styv	0,2 mm² ... 6 mm²
Anslutningskapacitet AWG	24 ... 10
Anslutningskapacitet flexibel	0,2 mm² ... 4 mm²
Anslutningskapacitet AWG	24 ... 12
Utgång	(kontinuerligt)
Plan ex 2:a plan
Märkström	29 A (4 mm²)
Belastningsström maximal	32 A (6 mm²)
Genomgångsresistans	0,9 mΩ
Temperaturhöjning	40 K (29 A/4 mm²)
Utgång	(kontinuerligt)
Plan ex 3:e plan
Märkström	20 A (4 mm²)
Belastningsström maximal	20 A (6 mm²)
Genomgångsresistans	1,7 mΩ
Temperaturhöjning	35 K (20 A/4 mm²)

Bredd	6,2 mm
Höjd	119,5 mm
Djup	54,5 mm
Djup på NS 35/7,5	56 mm
Djup på NS 35/15	63,5 mm

Färg	grå (RAL 7042)
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA
Statisk isoleringsmaterialanvändning i kyla	-60 °C
Temperaturindex för isolieringsmaterial (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)	130 °C
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26	HL 1 - HL 3
Värmeavgivning kalorimetrisk NFPA 130 (ASTM E 1354)	28 MJ/kg
Ytor antändbarhet NFPA 130 (ASTM E 162)	godkänd
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662)	godkänd
Rökgas giftighet NFPA 130 (SMP 800 C)	godkänd

Mekaniska data
Öppen sidovägg	Ja

Svängningar/bredbandsbrus
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Hållbarhetstest kategori 1, klass B, på isolationskroppen
Frekvens	f₁ = 5 Hz bis f₂ = 150 Hz
ASD-nivå	0,964 (m/s²)²/Hz
Acceleration	0,58g
Provtid per axel	5 h
Testriktningar	X-, Y- och Z-axel
Resultat	Godkänd i test
Stötar
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Stötform	Halvsinus
Acceleration	5g
Stöttid	30 ms
Antal stötar per riktning	3
Testriktningar	X-, Y- och Z-axel (pos. och neg.)
Resultat	Godkänd i test
Omgivningsförhållanden
Drifttemperatur	-60 °C ... 110 °C (Drifttemperaturområde inkl. egenuppvärmning, max. kortvarig drifttemperatur, se RTI Elec.)
Omgivningstemperatur (lagring/transport)	-25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C)
Omgivningstemperatur (montering)	-5 °C ... 70 °C
Omgivningstemperatur (manövrering)	-5 °C ... 70 °C
Tillåten relativ luftfuktighet (drift)	20 % ... 90 %
Tillåten luftfuktighet (lagring/transport)	30 % ... 70 %

Anslutning enligt norm	IEC 60947-7-2
	IEC 60947-7-2

Monteringssätt	NS 35/7,5
	NS 35/15

Affärsmässiga uppgifter

Artikelnr	3002618
Antal/förp.	50 Styck
Minsta beställningsantal	50 Styck
Försäljningskod	BE2232
Produktnyckel	BE2232
Katalogsida	Sida 104 (C-1-2019)
GTIN	4055626370316
Vikt per styck (inklusive förpackning)	29,364 g
Vikt per styck (exklusive förpackning)	29,364 g
Tullnummer	85369010
Ursprungsland	CN

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
övre planet	300 V	16 A	24 - 10
undre planet	300 V	20 A	24 - 10
Usegroup C
övre planet	300 V	16 A	24 - 10
undre planet	300 V	20 A	24 - 10
Usegroup D
	600 V	5 A	24 - 10

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG	Area mm²
övre planet	275 V	16 A	24 - 10
undre planet	275 V	20 A	24 - 10

Environmental product compliance

Kompatibla produkter

Tillbehör

Fördelar

Enkel att direktansluta med Push-in-flerledaranslutning utan behov av verktyg

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
