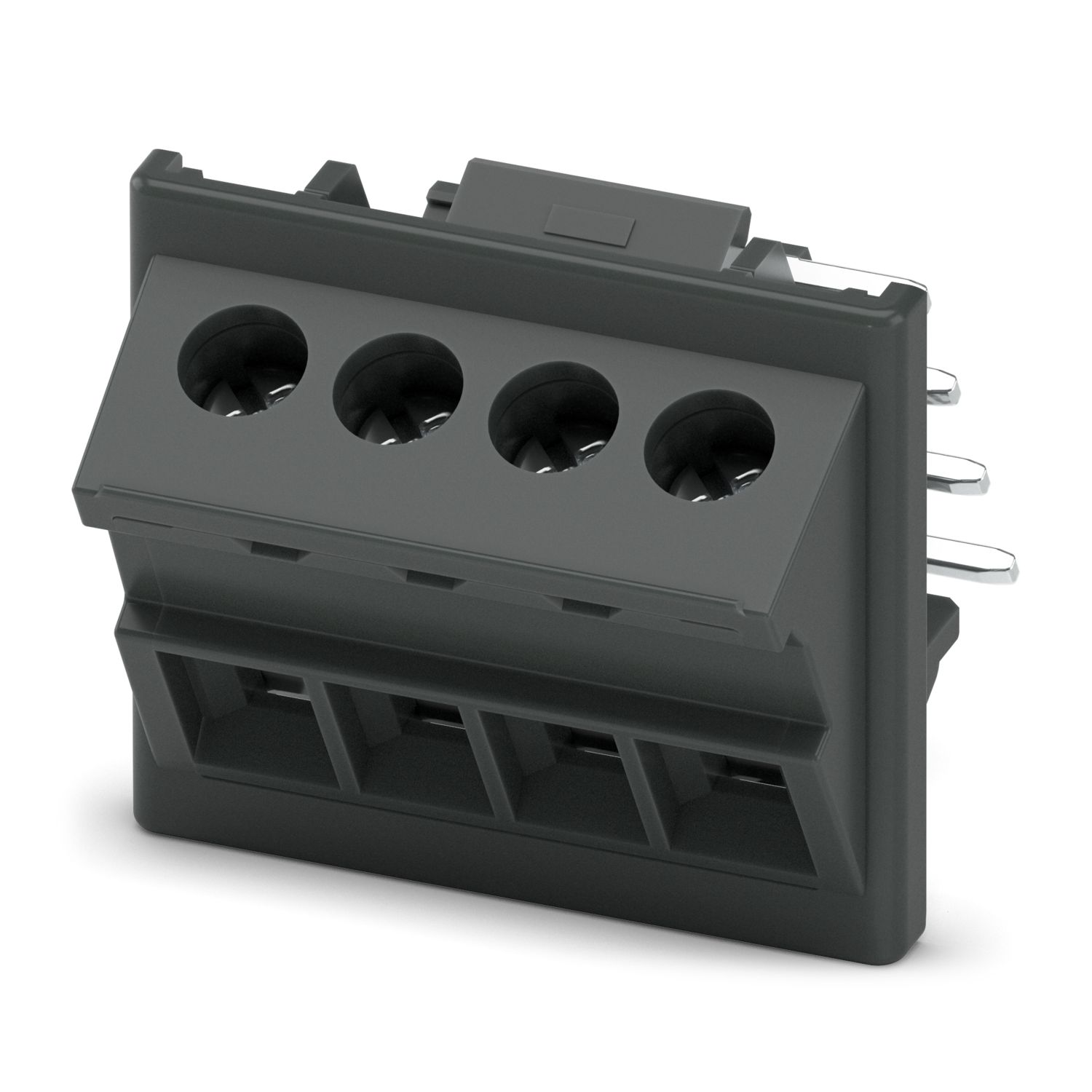

ICC25-H/4L5,0-7035
-
Kretskortbasislist
2203902
Kretskortbasislist, nominelt tverrsnitt: 2,5 mm2, farge: lysegrå, nominell strøm: 16 A, merkespenning (III/2): 320 V, kontaktoverflate: Sn, kontakttype: Stift, antall potensialer: 4, antall rekker: 1, poltall: 4, antall tilkoblinger: 4, artikkelserie: ICC..-H/..L5,0, delingsmål: 5 mm, montering: Bølgelodding, pin-layout: Lineær pinning, pinlengde [P]: 3,5 mm, antall loddepinner pr. potensial: 1, stikksystem: ICC 2,5, Posisjonering plugghode: Standard, kobling: Sneppertlås, festemetode: uten, forpakningstype: Kartongforpakning, Artikkel med pinutgang på venstre side
Dette produktet forutsetter ytterligere produkter for drift.
Nødvendig tilbehør
Produktdetaljer
| Produkttype | Kretskortbasislist |
| Produktserie | ICC..-H/..L5,0 |
| Byggform | Basishus loddrett på kretskortet |
| Poltall | 4 |
| Delingsmål | 5 mm |
| Antall tilkoblinger | 4 |
| Antall rekker | 1 |
| Antall potensialer | 4 |
| Festeflens | uten |
| Pinlayout | Lineær pinning |
| Antall loddepinner per potensial | 1 |
| Egenskaper | |
| Nominell strøm IN | 16 A |
| Nominell spenning UN | 320 V |
| Gjennomgangsmotstand | 1,5 mΩ |
| Merkespenning (III/3) | 250 V |
| Merkestøtspenning (III/3) | 4 kV |
| Merkespenning (III/2) | 320 V |
| Merkestøtspenning (III/2) | 4 kV |
| Merkespenning (II/2) | 630 V |
| Merkestøtspenning (II/2) | 4 kV |
| Monteringstype | Bølgelodding |
| Pinlayout | Lineær pinning |
| Materialdata - kontakt | |
| Merk | WEEE/RoHS-samsvar, whisker-fri i henhold til IEC 60068-2-82/JEDEC JESD 201 |
| Materiale kontakt | Cu-legering |
| Overflatetilstand | galvanisk fortinnet |
| Metalloverflate tilkoblingspunkt (dekksjikt) | Tinn (2 - 4 µm Sn) |
| Metalloverflate tilkoblingspunkt (mellomsjikt) | Nikkel (1,3 - 3 µm Ni) |
| Metalloverflate kontaktområde (dekksjikt) | Tinn (2 - 4 µm Sn) |
| Metalloverflate kontaktområde (mellomsjikt) | Nikkel (1,3 - 3 µm Ni) |
| Metalloverflate loddeområde (dekksjikt) | Tinn (2 - 4 µm Sn) |
| Metalloverflate loddeområde (mellomsjikt) | Nikkel (1,3 - 3 µm Ni) |
| Materialdata - hus | |
| Farge (Hus) | lysegrå (7035) |
| Isolasjonsmaterial | PA |
| Isolasjonsmaterialgruppe | I |
| CTI iht. IEC 60112 | 600 |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Glødetråd-antennelighetstall GWFI i henhold til EN 60695-2-12 | 850 |
| Glødetråd-antennelsestemperatur GWIT i henhold til EN 60695-2-13 | 775 |
| Temperatur på kuletrykktest i henhold til EN 60695-10-2 | 125 °C |
| Monteringsinformasjon | Følg brukerinformasjonen i nedlastingsområdet. |
| Generelt | I nedlastingsområdet finner du mer informasjon og detaljerte mål. |
| Målskisse |
|
| Delingsmål | 5 mm |
| Bredde [w] | 25 mm |
| Høyde [h] | 22,4 mm |
| Lengde [l] | 20,35 mm |
| Loddepinnelengde [P] | 3,5 mm |
| Stiftmål | 1 x 1 mm |
| Kretskortdesign | |
| Borehulldiameter | 1,4 mm |
| Visuell kontroll | |
| Testspesifikasjon | DIN EN 60512-1-1:2003-01 |
| Resultat | Test bestått |
| Målekontroll | |
| Testspesifikasjon | DIN EN 60512-1-2:2003-01 |
| Resultat | Test bestått |
| Bestandighet for skrift | |
| Testspesifikasjon | DIN EN 60068-2-70:1996-07 |
| Resultat | Test bestått |
| Polarisering og koding | |
| Testspesifikasjon | DIN EN 60512-13-5:2006-11 |
| Resultat | Test bestått |
| Kontaktholder i bruk | |
| Testspesifikasjon | DIN EN 60512-15-1:2009-03 |
| Kontaktholder i bruk Krav >20 N |
Test bestått |
| Plugg- og trekkrefter | |
| Resultat | Test bestått |
| Antall sykluser | 25 |
| Innstikkskraft pr. pol ca. | 13 N |
| Trekkraft pr. pol ca. | 8 N |
| Termisk test | Testgruppe C | |
| Testspesifikasjon | DIN EN 60512-5-1:2003-01 |
| Kontrollert poltall | 4 |
| Isolasjonsmotstand | |
| Testspesifikasjon | DIN EN 60512-3-1:2003-01 |
| Isolasjonsmotstand tilgrensende poler | > 30 GΩ |
| Luft- og krypavstander | | |
| Testspesifikasjon | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolasjonsmaterialgruppe | I |
| Krypstrømfasthet (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Merkeisolasjonsspenning (III/3) | 250 V |
| Merkestøtspenning (III/3) | 4 kV |
| minimumsverdi luftavstand - inhomogent felt (III/3) | 3 mm |
| minimumsverdi krypavstand (III/3) | 3,2 mm |
| Merkeisolasjonsspenning (III/2) | 320 V |
| Merkestøtspenning (III/2) | 4 kV |
| minimumsverdi luftavstand - inhomogent felt (III/2) | 3 mm |
| minimumsverdi krypavstand (III/2) | 1,6 mm |
| Merkeisolasjonsspenning (II/2) | 630 V |
| Merkestøtspenning (II/2) | 4 kV |
| minimumsverdi luftavstand - inhomogent felt (II/2) | 3 mm |
| minimumsverdi krypavstand (II/2) | 3,2 mm |
| Vibrasjonstest | |
| Testspesifikasjon | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighet | 1 oktav/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Akselerasjon | 5g (60,1 Hz ... 150 Hz) |
| Testvarighet pr. akse | 2,5 h |
| Testretninger | X-, Y- og Z-akse |
| Levetidstest | |
| Testspesifikasjon | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Høyeste spenningsstøt som isolasjonen kan motstå på havnivå | 4,8 kV |
| Gjennomgangsmotstand R1 | 1,5 mΩ |
| Gjennomgangsmotstand R2 | 1,6 mΩ |
| Pluggsykluser | 25 |
| Isolasjonsmotstand tilgrensende poler | > 30 GΩ |
| Klimatisk test | |
| Testspesifikasjon | DIN EN ISO 6988:1997-03 |
| Korrosjonspåkjenning | 0,2 dm3 SO2 på 300 dm3/ 40 °C/1 syklus |
| Varmepåkjenning | 105 °C/168 h |
| Holdevekselspenning | 2,21 kV |
| Miljøforhold | |
| Omgivelsestemperatur (drift) | -40 °C ... 105 °C (Avhengig av deratingkurve) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 55 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivelsestemperatur (montasje) | -5 °C ... 100 °C |
| Forpakningstype | Kartongforpakning |
| Type ny forpakning | Kartong |
Dine fordeler
Variable kodemuligheter for høy beskyttelse mot feilplugging
Konstruert for integrering i bølgeloddeprosessen
Rask og enkel innskyvningsmontering av utstyrte kretskort takket være stabile føringsskinner
Rask og enkel koding første gang pluggforbinder og basislist kobles sammen
