Automatsikringer

Automatsikringer sikrer komponentene mot overlast og kortslutningsstrøm, og ved feil kobler de målrettet kun ut berørt strømkrets. For å oppnå en ideell sikring fungerer våre vernebrytere derfor med ulike teknologier: elektronisk, termomagnetisk og termisk. Optimaliser produksjonsprosessen, og reduser stillstandstidene ved å ta i bruk overstrømsbeskyttelsen fra oss.

Mer informasjon

Produktserie

Dine fordeler

  • Høy anleggstilgjengelighet takket være selektiv sikring
  • Pålitelig beskyttelse av utstyret – målrettet utkobling ved feil
  • Forskjellige utløsemekanismer og mindre trinn for nominell strøm gir fleksibel bruk
  • Løsninger for mange applikasjoner takket være det store produktsortimentet

Nye produkter

CAPAROC – matemoduler med kommunikasjonsgrensesnitt
Automatsikringssystem CAPAROC
Matemoduler med kommunikasjonsgrensesnitt

Det inviduelt tilpasningsbare automatsikringssystemet beskytter lasten din, og skaper gjennomgående transparens i din 24 V forsyning. Ved hjelp av de forskjellige matemodulene forløper integreringen i anlegget både raskt og enkelt.

Dette er fordelene

  • Kan brukes i mange ulike applikasjoner grunnet forskjellige matemoduler
  • Fullstendig transparens av 24 V forsyningssystemet gjennom felles PROFINET-grensesnitt
  • Enkel integrering i maskin- og anleggsteknikk takket være IO-Link-grensesnitt

Dette er de viktigste egenskapene

  • PROFINET med systemgrensesnitt til QUINT Power
  • IO-link-kommunikasjon
  • Forsyningsspenning 12 V DC … 24 V DC

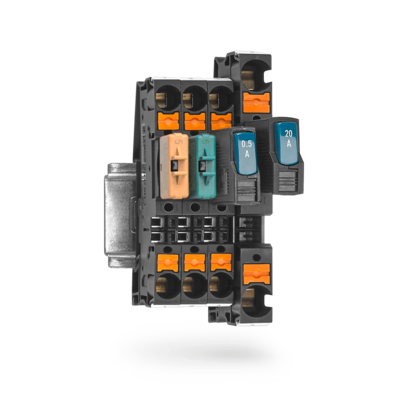

TCP – optimal beskyttelse ved overlast
Termiske automatsikringer for høyere nominell strøm
Optimal beskyttelse ved overlast

Produktspekteret til de termiske automatsikringene TCP utvides med de nye 16- og 20 A-variantene. Dermed kan last med høyere nominell strøm nå også sikres termisk, og kobles ut i forbindelse med vedlikehold.

Dette er fordelene

  • Rask gjenstart etter feil uten reservedeler, grunnet gjeninnkoblingsmulighet
  • Problemfri ombygging av eksisterende anlegg med flatsikringer til motorkjøretøyer grunnet identisk plugghode
  • Frikobling av anlegget i vedlikeholdstilfeller via integrert komponentbryter

Dette er de viktigste egenskapene

  • Byggbredde: 10,2 mm
  • Merkespenning: 250 V AC eller 72 V DC
  • Individuelle merkemuligheter
  • Optisk gjenkjenning ved feil

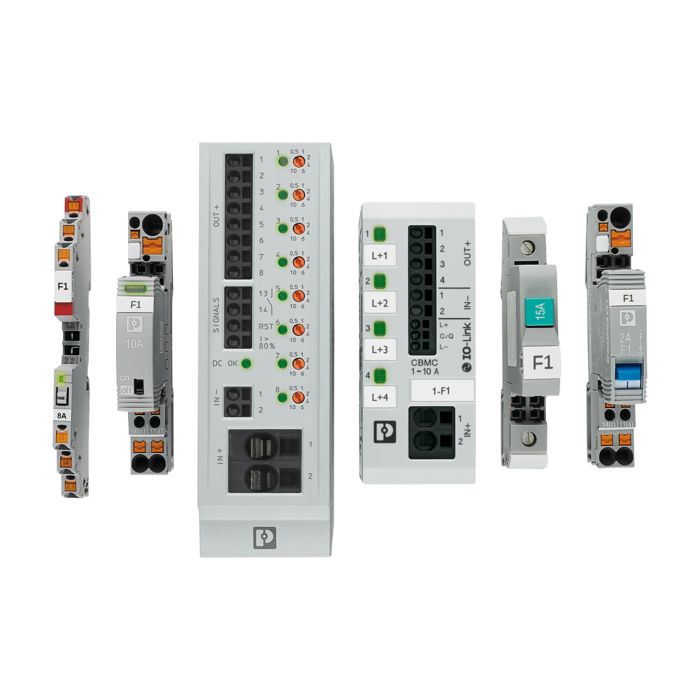

Forskjellige automatsikringer

Elektroniske og termomagnetiske automatsikringer

Forskjellige vernebryterteknologier

Med utgangspunkt i funksjonen kan automatsikringer inndeles på følgende måte:

  • Termiske automatsikringer som beskyttelse ved overlast
  • Termomagnetiske vernebrytere som beskyttelse mot overlast og kortslutning
  • Elektroniske automatsikringer som beskyttelse mot overlast, kortslutning, ledningsdemping og høy inngangskapasitet

Målrettet utkobling

Automatsikringer sikrer vanligvis komponentene enkeltvis. Ved feil kobler de kun ut berørt aktuator eller sensor i kretsen med feil.

For deg betyr det følgende: Produksjonsprosessen fortsetter helt uten avbrudd.
Med utgangspunkt i funksjonen kan automatsikringer inndeles på følgende måte:

  • Termiske automatsikringer som beskyttelse ved overlast
  • Termomagnetiske automatsikringer som beskyttelse mot overlast og kortslutning
  • Elektroniske automatsikringer som beskyttelse mot overlast, kortslutning, ledningsdemping og høy inngangskapasitet
Utløsetid ved overlast

Utløsetid ved kortslutning

Din applikasjon er optimalt sikret ved

Termiske automatsikringer Egnet Uegnet Overlast
Termomagnetiske automatsikringer Egnet Ideell Overlast, kortslutning og lange ledningsveier (grunnet SFB-utløsekarakteristikk)
Elektroniske automatsikringer Ideell Ideell Overlast, kortslutning og lange ledningsveier (grunnet aktiv strømbegrensning)
Elektronisk automatsikring PTCB

PTCB - den smaleste enkanals vernebryteren på kun 6 mm

Sikringsautomater eller automatsikringer

Forskjellen mellom sikringsautomater og automatsikringer er raskt forklart:

Sikringsautomater i bygninger eller anlegg beskytter ledningene for strømfordeling. For å beskytte strømledningen mot overlast kobler de ved kortslutning kun ut i sluttutstyret.

Automatsikringer, derimot, er det effektive beskyttelsestrinnet for sluttutstyr og sikring mot kortslutning og overlast. De kan tilpasses forbrukeren optimalt. Derfor begynner nominell strøm allerede under 1 A, og er inndelt i små strømtrinn. Hvis du vil sikre enkeltforbrukere eller mindre funksjonsgrupper adskilt, vil anleggsdeler som ikke er berørt, ved feil kunne fungere videre dersom prosessen som helhet tillater det.

Elektronisk automatsikringssystem med PROFINET-modul, sikringer og potensialfordelere

Elektronisk automatsikringssystem med PROFINET-modul, sikringer og potensialfordelere

CAPAROC – konfigurator for elektronisk automatsikringssystem

Lag et skreddersydd automatsikringssystem helt i henhold til behovene dine. I tillegg får du all viktig informasjon i forbindelse med planleggingen, som 2D- og 3D-modeller, et systemdatablad og et eget artikkelnummer. Du kan bestille det individuelle systemet ditt allerede fra stykktall 1.
