XTVMEA 6 - Ställverksplint

1446173

Ställverksplint, märkspänning: 800 V, märkström: 30 A, anslutningstyp: Push-X-anslutning, Märkarea: 6 mm², diameter: 0,5 mm² - 10 mm² , färg: grå

Produktdetaljer

Allmänt
Obs.	Vid användning av SB-MEA... kopplingsbryggor reduceras den nominella isolationsspänningen till 500 V och den nominella stötspänningen till 6 kV.

Produkttyp	Ställverksplint
Poltal	1
Antal anslutningar	2
Antal rader	1
Potentialer	1
Isoleringsegenskaper
Överspänningskategori	III
Nedsmutsningsgrad	3

Dimensionerad stötspänning	8 kV
Maximal förlusteffekt vid märkvillkor	1,31 W

Antal anslutningar per plan	2
Märkarea	6 mm²
Dimensionerad anslutningsförmåga AWG	8
Avisoleringslängd	10 mm ... 12 mm
Håltolk	A5
Ledararea styv	0,5 mm² ... 10 mm²
Ledararea AWG	20 ... 8 (omräknat enligt IEC)
Ledararea flexibel	1,5 mm² ... 10 mm²
Ledararea flexibel [AWG]	14 ... 8 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	1,5 mm² ... 6 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	1,5 mm² ... 6 mm²
2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa	1,5 mm² ... 4 mm²
Märkström	30 A (vid 6 mm² ledaranslutning)
Belastningsström maximal	30 A (vid 6 mm² ledaranslutning)
Märkspänning	800 V
Märkarea	6 mm²

Bredd	8,2 mm
Höjd	105,4 mm
Djup	48,7 mm

Färg	grå (RAL 7042)
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA
Statisk isoleringsmaterialanvändning i kyla	-60 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)	130 °C
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26	HL 1 - HL 3
Ytor antändbarhet NFPA 130 (ASTM E 162)	godkänd
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662)	godkänd
Rökgas giftighet NFPA 130 (SMP 800 C)	godkänd

Stötspänningstest
Isolationsspänning börvärde	9,8 kV
Resultat	Godkänd i test
Temperaturstegringstest
Krav temperaturstegringstest	Temperaturhöjning ≤ 45 K
Resultat	Godkänd i test
Kortslutningsströmstest 6 mm²	0,72 kA
Resultat	Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde	2 kV
Resultat	Godkänd i test

Mekaniska data
Öppen sidovägg	Ja

Mekanisk hållfasthet
Resultat	Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage	NS 35
Resultat	Godkänd i test
Test med avseende på kabelskador och -lossning
Rotationshastighet	9 v/min
Vridningar	135
Ledarens tvärsnittsarea/vikt	0,5 mm² / 0,3 kg
	1,5 mm² / 0,4 kg
	6 mm² / 1,4 kg
	10 mm² / 2 kg
Resultat	Godkänd i test

Åldrande
Temperaturcykler	192
Resultat	Godkänd i test
Nålflamtest
Verkningstid	30 s
Resultat	Godkänd i test
Svängningar/bredbandsbrus
Provspecifikation	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Hållbarhetstest kategori 2, på boggin
Frekvens	f₁ = 5 Hz bis f₂ = 250 Hz
ASD-nivå	6,12 (m/s²)²/Hz
Acceleration	3,12g
Provtid per axel	5 h
Testriktningar	X-, Y- och Z-axel
Resultat	Godkänd i test
Stötar
Provspecifikation	DIN EN 50155 (VDE 0115-200):2022-06
Stötform	Halvsinus
Acceleration	5g
Stöttid	30 ms
Antal stötar per riktning	3
Testriktningar	X-, Y- och Z-axel (pos. och neg.)
Resultat	Godkänd i test
Omgivningsförhållanden
Drifttemperatur	-60 °C ... 110 °C (Drifttemperaturområde inkl. egenuppvärmning, max. kortvarig drifttemperatur, se RTI Elec.)
Omgivningstemperatur (lagring/transport)	-25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C)
Omgivningstemperatur (montering)	-5 °C ... 70 °C
Omgivningstemperatur (manövrering)	-5 °C ... 70 °C
Tillåten relativ luftfuktighet (drift)	20 % ... 90 %
Tillåten luftfuktighet (lagring/transport)	30 % ... 70 %

Monteringssätt	NS 35/15
	NS 35/7,5

Affärsmässiga uppgifter

Artikelnr	1446173
Antal/förp.	50 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	BE2533
Produktnyckel	BE2533
GTIN	4063151830588
Vikt per styck (inklusive förpackning)	31,922 g
Vikt per styck (exklusive förpackning)	30 g
Tullnummer	85369010
Ursprungsland	PL

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	600 V	30 A	20 - 8
Usegroup C
	600 V	30 A	20 - 8
Usegroup D
	600 V	5 A	20 - 8

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	600 V	30 A	20 - 8
Usegroup C
	600 V	30 A	20 - 8
Usegroup D
	600 V	5 A	20 - 8

Environmental product compliance

Kompatibla produkter

Tillbehör

Fördelar

Genomgångsplint med samma kontur finns tillgänglig

Enkel hantering

Översikt

Överskådligt tack vare kopplingssymboler

Kompakt konstruktion

Sex funktionsschakt

Omfattande tillbehör som kan användas flexibelt

Säker montering i ändpositionerna

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

XTVMEA 6 - Ställverksplint

1446173

Produktdetaljer

ECLASS

ETIM

UNSPSC

cULus Recognized

CSA

Kompatibla produkter

Fördelar

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

XTVMEA 6 - Ställverksplint 1446173

Produktdetaljer

ECLASS

ETIM

UNSPSC

Kompatibla produkter

FBS 2-8 - Jackbar brygga 3030284

FBS 3-8 - Jackbar brygga 3030297

FBS 4-8 - Jackbar brygga 3030307

FBS 5-8 - Jackbar brygga 3030310

FBS 10-8 - Jackbar brygga 3030323

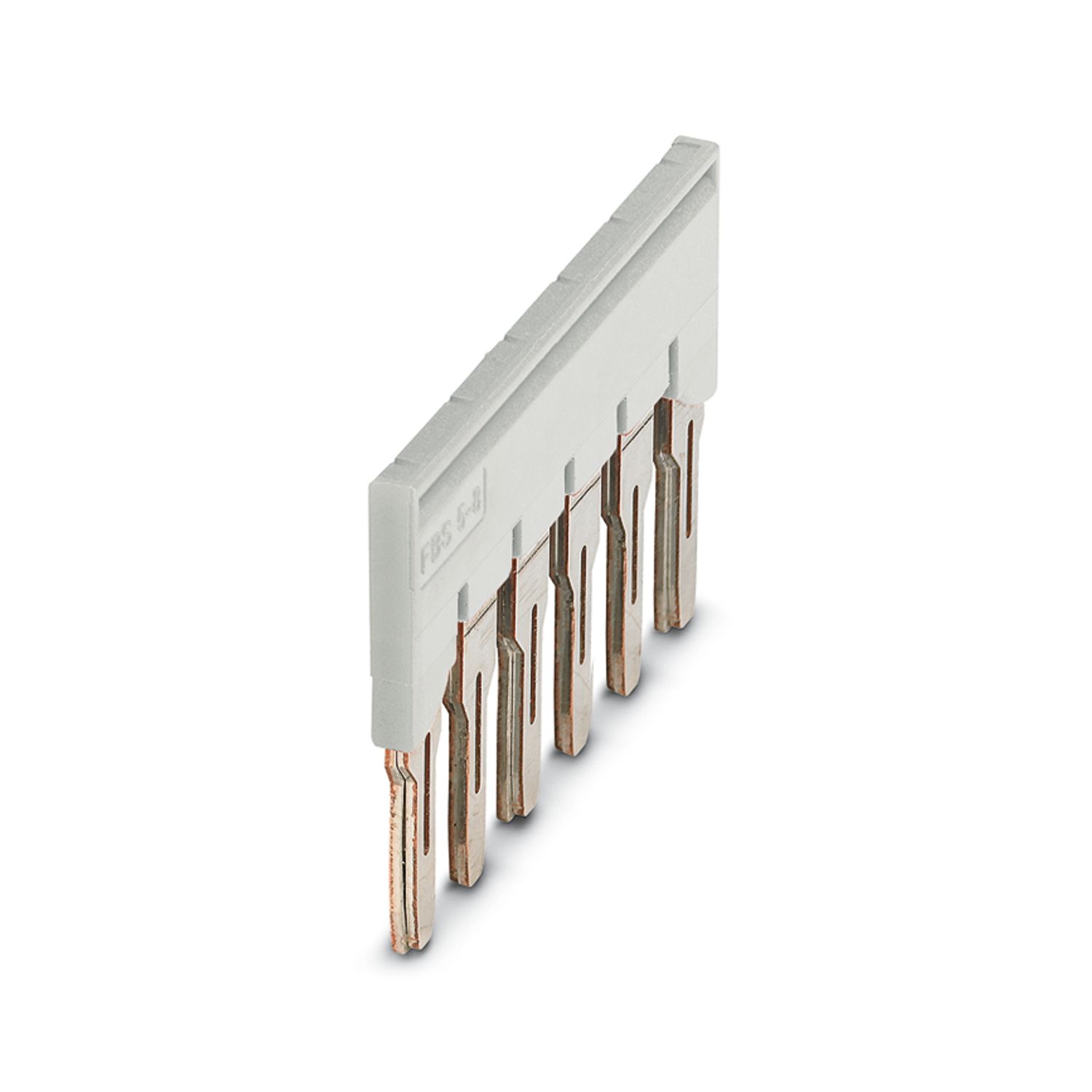

FBS 6-8 - Jackbar brygga 3032470
