XTVMED 6 - Genomgångsplint

1446172

Genomgångsplint, märkspänning: 800 V, märkström: 41 A, anslutningstyp: Push-X-anslutning, Märkarea: 6 mm², diameter: 0,5 mm² - 10 mm² , färg: grå

Produktdetaljer

Produkttyp	Genomgångsplint
Produktfamilj	XTVME
Poltal	1
Antal anslutningar	2
Antal rader	1
Potentialer	1
Isoleringsegenskaper
Överspänningskategori	III
Nedsmutsningsgrad	3

Dimensionerad stötspänning	8 kV
Maximal förlusteffekt vid märkvillkor	1,31 W

Antal anslutningar per plan	2
Märkarea	6 mm²
Dimensionerad anslutningsförmåga AWG	8
Avisoleringslängd	10 mm ... 12 mm
Håltolk	A5
Ledararea styv	0,5 mm² ... 10 mm²
Ledararea AWG	20 ... 8 (omräknat enligt IEC)
Ledararea flexibel	1,5 mm² ... 10 mm²
Ledararea flexibel [AWG]	14 ... 8 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	1,5 mm² ... 6 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	1,5 mm² ... 6 mm²
2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa	1,5 mm² ... 4 mm²
Märkström	41 A
Belastningsström maximal	41 A (vid 10 mm² ledararea)
Märkspänning	800 V
Märkarea	6 mm²

Bredd	8,2 mm
Höjd	105,4 mm
Djup	48,7 mm

Färg	grå (RAL 7042)
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA
Statisk isoleringsmaterialanvändning i kyla	-60 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)	130 °C
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26	HL 1 - HL 3
Ytor antändbarhet NFPA 130 (ASTM E 162)	godkänd
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662)	godkänd
Rökgas giftighet NFPA 130 (SMP 800 C)	godkänd

Stötspänningstest
Isolationsspänning börvärde	9,8 kV
Resultat	Godkänd i test
Temperaturstegringstest
Krav temperaturstegringstest	Temperaturhöjning ≤ 45 K
Resultat	Godkänd i test
Kortslutningsströmstest 6 mm²	0,72 kA
Resultat	Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde	2 kV
Resultat	Godkänd i test

Mekaniska data
Öppen sidovägg	Ja

Mekanisk hållfasthet
Resultat	Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage	NS 35
Resultat	Godkänd i test
Test med avseende på kabelskador och -lossning
Rotationshastighet	9 v/min
Vridningar	135
Ledarens tvärsnittsarea/vikt	0,5 mm² / 0,3 kg
	1,5 mm² / 0,4 kg
	6 mm² / 1,4 kg
	10 mm² / 2 kg
Resultat	Godkänd i test

Åldrande
Temperaturcykler	192
Resultat	Godkänd i test
Nålflamtest
Verkningstid	30 s
Resultat	Godkänd i test
Svängningar/bredbandsbrus
Provspecifikation	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Hållbarhetstest kategori 1, klass B, på isolationskroppen
Frekvens	f₁ = 5 Hz bis f₂ = 150 Hz
ASD-nivå	0,964 (m/s²)²/Hz
Acceleration	0,58g
Provtid per axel	5 h
Testriktningar	X-, Y- och Z-axel
Resultat	Godkänd i test
Stötar
Provspecifikation	DIN EN 50155 (VDE 0115-200):2022-06
Stötform	Halvsinus
Acceleration	5g
Stöttid	30 ms
Antal stötar per riktning	3
Testriktningar	X-, Y- och Z-axel (pos. och neg.)
Resultat	Godkänd i test
Omgivningsförhållanden
Drifttemperatur	-60 °C ... 110 °C (Drifttemperaturområde inkl. egenuppvärmning, max. kortvarig drifttemperatur, se RTI Elec.)
Omgivningstemperatur (lagring/transport)	-25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C)
Omgivningstemperatur (montering)	-5 °C ... 70 °C
Omgivningstemperatur (manövrering)	-5 °C ... 70 °C
Tillåten relativ luftfuktighet (drift)	20 % ... 90 %
Tillåten luftfuktighet (lagring/transport)	30 % ... 70 %

Monteringssätt	NS 35/7,5
	NS 35/15

Affärsmässiga uppgifter

Artikelnr	1446172
Antal/förp.	50 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	BE2533
Produktnyckel	BE2533
GTIN	4063151830687
Vikt per styck (inklusive förpackning)	26,72 g
Vikt per styck (exklusive förpackning)	25,1 g
Tullnummer	85369010
Ursprungsland	PL

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	600 V	30 A	20 - 8
Usegroup C
	600 V	30 A	20 - 8
Usegroup D
	600 V	5 A	20 - 8

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	600 V	30 A	20 - 8
Usegroup C
	600 V	30 A	20 - 8
Usegroup D
	600 V	5 A	20 - 8

Environmental product compliance

Kompatibla produkter

Tillbehör

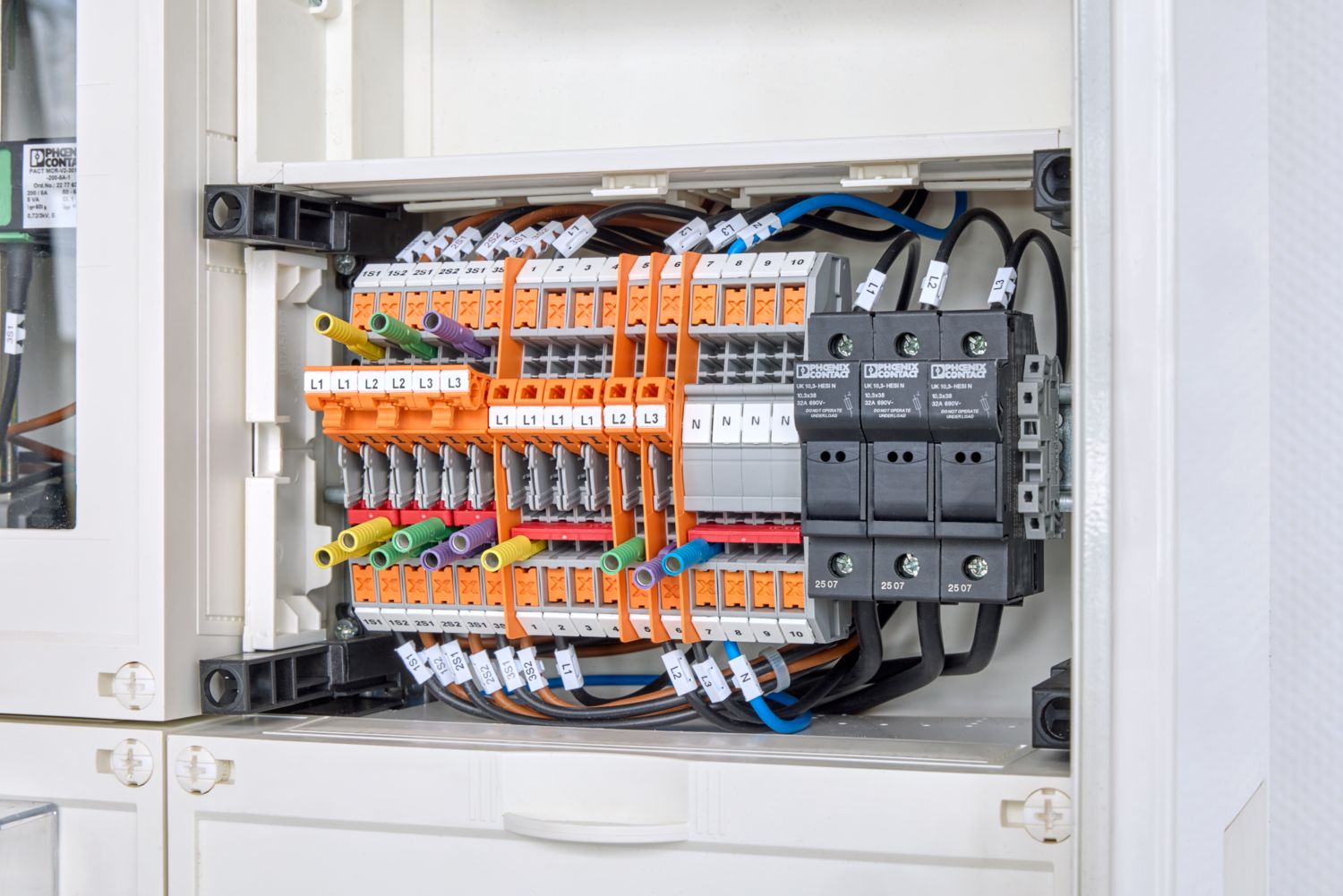

Fördelar

Enkel hantering

Överskådligt tack vare kopplingssymboler

Översikt

Kompakt konstruktion

Sex funktionsschakt

Omfattande tillbehör som kan användas flexibelt

Säker montering i ändpositionerna

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
