断路端子台 - PTC 2,5-QUATTRO-TG
3270094

断路端子台、 接続された電線の総電流値が最大負荷電流値を超えないようにしてください。
電流および電圧は使用するコネクタによって決まります。、 定格電圧: 400 V、 定格電流: 20 A、 1段、 接続方式: プッシュイン式、 定格断面積: 2.5 mm2、 断面積：0.14 mm2 - 4 mm2、 取付け方法: NS 35/7,5、 NS 35/15、 色: 灰

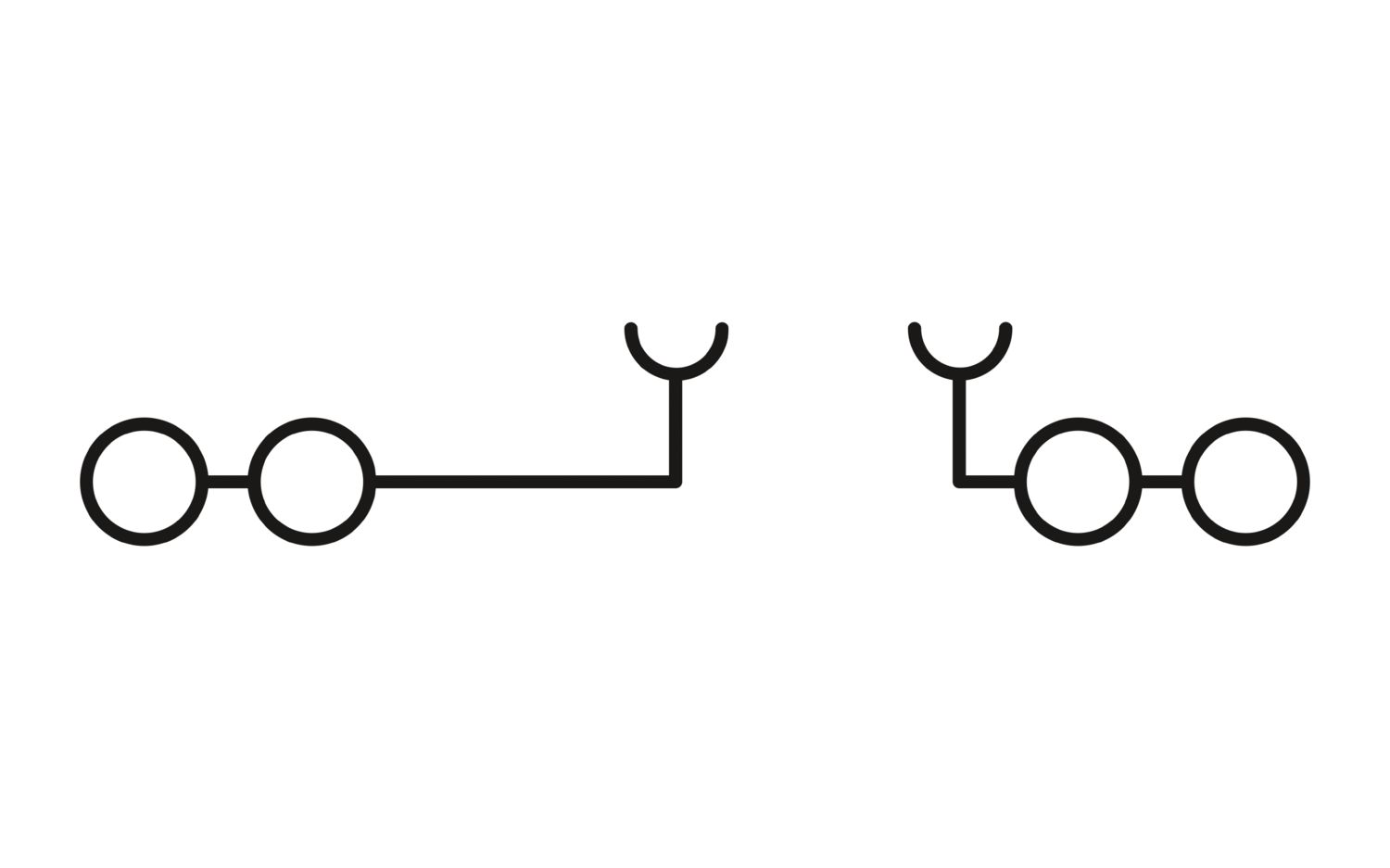

製品の詳細

概要 接続された電線の総電流値が最大負荷電流値を超えないようにしてください。
電流および電圧は使用するコネクタによって決まります。
製品ライン 断路端子台
接続数 4
行の数 1
電位 1
絶縁特性
過電圧カテゴリ III
汚染度 3
定格サージ電圧 6 kV
規準状態での最大損失電力 0.77 W
段あたり接続数 4
定格接続サイズ 2.5 mm²
1段
むき線の長さ 8 mm ... 10 mm
内部シリンダゲージ A3
単線接続断面積 0.14 mm² ... 4 mm²
断面積AWG 26 ... 12
撚線の接続電線サイズ 0.14 mm² ... 2.5 mm²
接続電線サイズ、撚線[AWG] 26 ... 14
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール） 0.14 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール） 0.14 mm² ... 2.5 mm²
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり 0.5 mm²
定格電流 20 A
最大負荷電流 20 A (接続電線断面積が4 mm²の場合)
定格電圧 400 V
定格電線断面積 2.5 mm²
1段 直接接続可能な電線断面積
単線接続断面積 0.34 mm² ... 4 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール） 0.34 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール） 0.34 mm² ... 2.5 mm²
定格データ（ATEX/IECEx）
表示記号  II 3 G  Ex ec llC Gc
動作温度範囲 -60 °C ... 110 °C
Ex認証済みアクセサリ 3030721 ATP-ST 4
3270097 D-PTC 2,5-MT
3022276 CLIPFIX 35-5
3022218 CLIPFIX 35
1204517 SZF 1-0,6X3,5
1207608 ST-BW
3036807 P-FU 5X20-EX
3036821 P-FU 5X20 LED 24-EX
3036823 P-FU 5X20 LED 60-EX
3036836 P-FU 5X20 LA 250-EX
3036783 P-DI
Ex温度上昇 45 K (20 A / 2.5 mm²)
定格電圧 450 V
定格絶縁電圧 400 V
Exレベル その他
定格電流 20 A
最大負荷電流 20 A
Ex接続データ その他
定格接続サイズ 2.5 mm²
定格断面積 AWG 14
電線接続容量（単線） 0.14 mm² ... 4 mm²
電線接続容量 AWG 26 ... 12
電線接続容量（撚線） 0.14 mm² ... 2.5 mm²
電線接続容量 AWG 26 ... 14
接続電線断面積の最小値（撚線）、棒端子あり、プラスチックスリーブなし 0.14 mm²
接続電線断面積の最大値（撚線）、棒端子あり、プラスチックスリーブなし 2.5 mm²
単線/接続ポイント、撚線、フェルール付き、プラスチックスリーブなし、AWG 26 ... 12
幅 5.2 mm
終端板の幅 2.2 mm
高さ（NS 35/15） 44 mm
高さ（NS 35/7,5） 36.5 mm
長さ 79.6 mm
色 灰
UL94難燃性クラス V0
絶縁材質グループ I
絶縁材質 PA
冷却時絶縁素材 -60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)） 125 °C
相対絶縁素材温度指数（Elec.、UL 746 B） 130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22 HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23 HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24 HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26 HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354） 27,5 MJ/kg
表面燃焼性NFPA 130（ASTM E 162） 合格
煙の特殊光学濃度NFPA 130（ASTM E 662） 合格
煙毒性NFPA 130（SMP 800C） 合格
機械的仕様
開放サイドパネル あり
周囲条件
使用周囲温度 -60 °C ... 105 °C (短期間の最大動作温度RTI Elec.)
周囲温度（保管時/運搬時） -25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時） -5 °C ... 70 °C
周囲温度（動作時） -5 °C ... 70 °C
許容湿度（保管時/移動時） 30 % ... 70 %
準拠規格 IEC 60947-7-1
取付けタイプ NS 35/7,5
NS 35/15
アイテム番号 3270094
梱包単位 50 pc
最低注文数 50 pc
セールスキー ******
プロダクトキー BE2232
カタログのページ ページ 76 (C-1-2019)
GTIN 4046356959957
1個あたりの重量（梱包を含む） 10.73 g
1個あたりの重量（梱包を含まない） 9.5 g
関税率 85369019
生産国 CN

ECLASS

ECLASS-9.0 27141126
ECLASS-10.0.1 27141126
ECLASS-11.0 27141126

ETIM

ETIM 8.0 EC000902

UNSPSC

UNSPSC 21.0 39121400

CSA

認証ID: 13631

EAC

認証ID: RU C-DE.AI30.B.01102

EAC

認証ID: RU C-DE.BL08.B.00644

cULus Recognized

認証ID: E60425
China RoHS 環境に優しい使用期間：無期限 = EFUP-e
閾値を超える有害物質はありません

互換性のある製品

特長

コンパクトな設計と前面接続により限られたスペースでも配線が可能
プッシュイン式端子台にはCLIPLINE completeシステムの機能と棒端子付き撚線や単線を工具なしで簡単に接続可能
分岐、テスト用の電線を2本接続可能なプラグ機能付き
