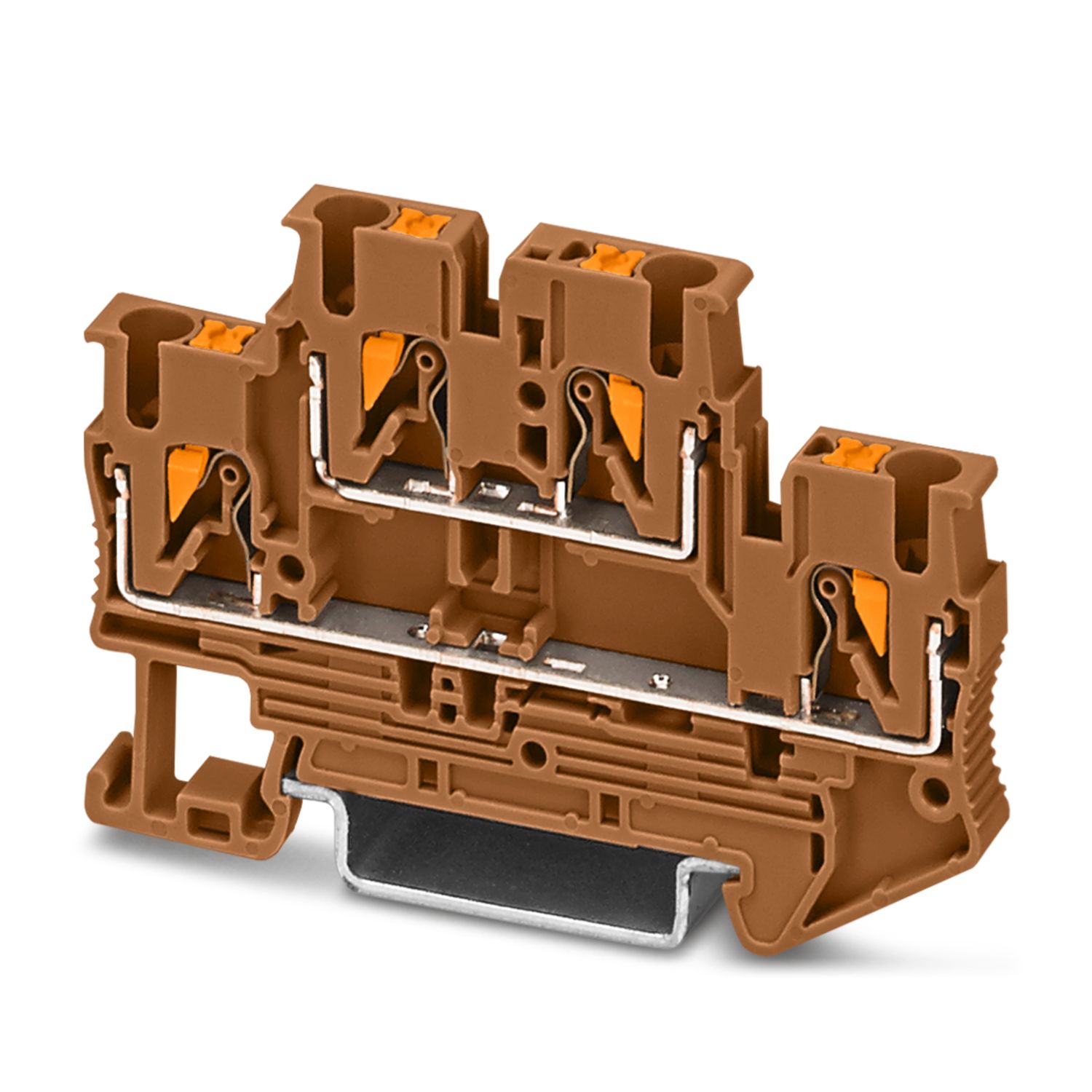

PTTB 2,5 BN - Etasjerekkeklemme

1459420

Etasjerekkeklemme, nominell spenning: 500 V, nominell strøm: 22 A, tilkoblingstype: Innstikkstilkobling, 1. og 2. etasje, Merketverrsnitt: 2,5 mm², tverrsnitt: 0,14 mm² - 4 mm², monteringstype: NS 35/7,5, NS 35/15, farge: brun

Produktdetaljer

Produkttype	Fleretasjesklemme
Produktserie	PT
Bruksområde	Jernbaneindustri
Antall tilkoblinger	4
Antall rekker	2
Potensialer	2
Isolasjonsegenskaper
Overspenningskategori	III
Forurensningsgrad	3

Merkestøtspenning	6 kV
Maksimalt effekttap ved nominelle betingelser	0,77 W

Antall tilkoblinger pr. etasje	2
Nominelt tverrsnitt	2,5 mm²
Merketverrsnitt AWG	12
1. og 2. etasje
Tilkoblingstype	Innstikkstilkobling
Avisoleringslengde	8 mm ... 10 mm
Prøvedor	A4
Tilkobling iht. standard	IEC 60947-7-1
Ledertverrsnitt entrådet	0,14 mm² ... 4 mm²
Ledertverrsnitt [AWG]	26 ... 12 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet	0,14 mm² ... 4 mm²
Ledertverrsnitt flertrådet [AWG]	26 ... 12 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)	0,14 mm² ... 2,5 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)	0,14 mm² ... 2,5 mm²
Flertrådet ledertverrsnitt (to ledere med samme tverrsnitt med TWIN-endehylse med plasthylse)	0,5 mm²
To ledere med samme tverrsnitt flertrådet m. TWIN-endehylse med plasthylse	0,5 mm²
Nominell strøm	22 A (ved 2,5 mm² ledertilkoblingstverrsnitt)
Belastningsstrøm maksimal	26 A (ved ledertverrsnitt 4 mm² entrådet)
Nominell spenning	500 V
Nominelt tverrsnitt	2,5 mm²
1. og 2. etasje Tilkoblingstverrsnitt kan plugges direkte
Ledertverrsnitt entrådet	0,34 mm² ... 4 mm²
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)	0,34 mm² ... 2,5 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)	0,34 mm² ... 2,5 mm²

Merkedata (ATEX/IECEx)
Merking	 II 2 G Ex eb IIC Gb
Brukstemperaturområde (1)	-60 °C ... 85 °C
Brukstemperaturområde (2)	-40 °C ... 110 °C
Ex-attestert tilbehør	3211634 D-PTTB 2,5
	3030747 ATP-STTB 4
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Liste over broer	Lask / FBS 2-5 / 3030161
	Lask / FBS 3-5 / 3030174
	Lask / FBS 4-5 / 3030187
	Lask / FBS 5-5 / 3030190
	Lask / FBS 10-5 / 3030213
	Lask / FBS 20-5 / 3030226
	Lask / FBS 50-5 / 3038930
Brodata	16 A / 2,5 mm²
Temperaturøkning Ex	40 K (18 A / 2,5 mm²)
ved brokobling med lask	440 V
- ved forbikoblet broforbindelse	352 V
- ved lengdetilpasset broforbindelse	166 V
- ved lengdetilpasset broforbindelse med deksel	352 V
- ved lengdetilpasset broforbindelse med gruppeskilleplate	440 V
Merkeisolasjonsspenning	400 V
Utgang	(permanent)
Etasje Ex Generelt
Merkespenning	440 V
Merkestrøm	18 A
Belastningsstrøm maksimal	22 A
Tilkoblingsdata Ex Generelt
Nominelt tverrsnitt	2,5 mm²
Merketverrsnitt AWG	14
Tilkoblingsegenskaper stiv	0,14 mm² ... 4 mm²
Tilkoblingskapasitet AWG	26 ... 12
Tilkoblingsegenskaper fleksibel	0,14 mm² ... 2,5 mm²
Tilkoblingskapasitet AWG	26 ... 14
Utgang	(permanent)
Etasje Ex 1. etasje
Gjennomgangsmotstand	1,2 mΩ
Utgang	(permanent)
Etasje Ex 2. etasje
Gjennomgangsmotstand	0,92 mΩ

Bredde	5,2 mm
Dekselbredde	2,2 mm
Høyde	68 mm
Dybde	45,8 mm
Dybde på NS 35/7,5	47,5 mm
Dybde på NS 35/15	55 mm

Farge	brun (RAL 8028)
Brennbarhetsklasse iht. UL 94	V0
Isolasjonsmaterialgruppe	I
Isolasjonsmaterial	PA

Mekaniske spesifikasjoner
Åpen sidevegg	Ja

Miljøforhold
Omgivelsestemperatur (drift)	-60 °C ... 110 °C (Driftstemperaturområde inkl. egenoppvarming, maks. driftstemperatur over kort tid, se RTI Elec.)
Omgivelsestemperatur (lagring/transport)	-25 °C ... 60 °C (i korte perioder, ikke over 24 h, -60 °C til +70 °C)
Omgivelsestemperatur (montasje)	-5 °C ... 70 °C
Omgivelsestemperatur (betjening)	-5 °C ... 70 °C
Tillatt luftfuktighet (drift)	20 % ... 90 %
Tillatt luftfuktighet (lagring/transport)	30 % ... 70 %

Tilkobling iht. standard	IEC 60947-7-1

Monteringstype	NS 35/7,5
	NS 35/15

Forretningsinformasjon

Artikkelnummer	1459420
Pakkestørrelse	50 Stk.
Minimum bestillingsmengde	500 Stk.
Rabattgruppe	31BB22
Produktnøkkel	BE2214
GTIN	4063151851293
Vekt pr. stk. (inkl. forpakning)	10,71 g
Vekt pr. stk. (ekskl. forpakning)	10,028 g
Tolltariffnummer	85369010
Opprinnelsesland	CN

Klassifiseringer

Godkjenninger

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
keine
	500 V	22 A		0,2 - 2,5

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG
B
	300 V	20 A	26 - 12
C
	300 V	20 A	26 - 12
D
	600 V	5 A	26 - 12

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
keine
	500 V	22 A		0,2 - 2,5

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt mm²
keine
Kun flertrådede ledere	440 V	18 A	0,14 - 2,5
Kun entrådede ledere	440 V	22 A	0,14 - 4

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt mm²
keine
Kun flertrådede ledere	440 V	18 A	0,14 - 2,5
Kun entrådede ledere	440 V	22 A	0,14 - 4

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordeler

Ved siden av de velkjente systemegenskapene i CLIPLINE complete-systemet har push-in-tilkoblingsklemmene en enkel kabling av ledere med endehylser eller entrådede ledere, uten bruk av verktøy

Kompakt byggform og tilkobling på forsiden gjør det mulig å foreta oppkobling selv der det er trangt om plassen

Ved siden av prøvemuligheten i den doble funksjonssjakten har samtlige rekkeklemmer et ekstra prøveuttak

Testet for jernbaneformål

ECLASS-13.0	27250102
ECLASS-15.0	27250102

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja (Ingen unntak)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grenseverdiene
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Ingen stoff med en masseandel på over 0,1 %
