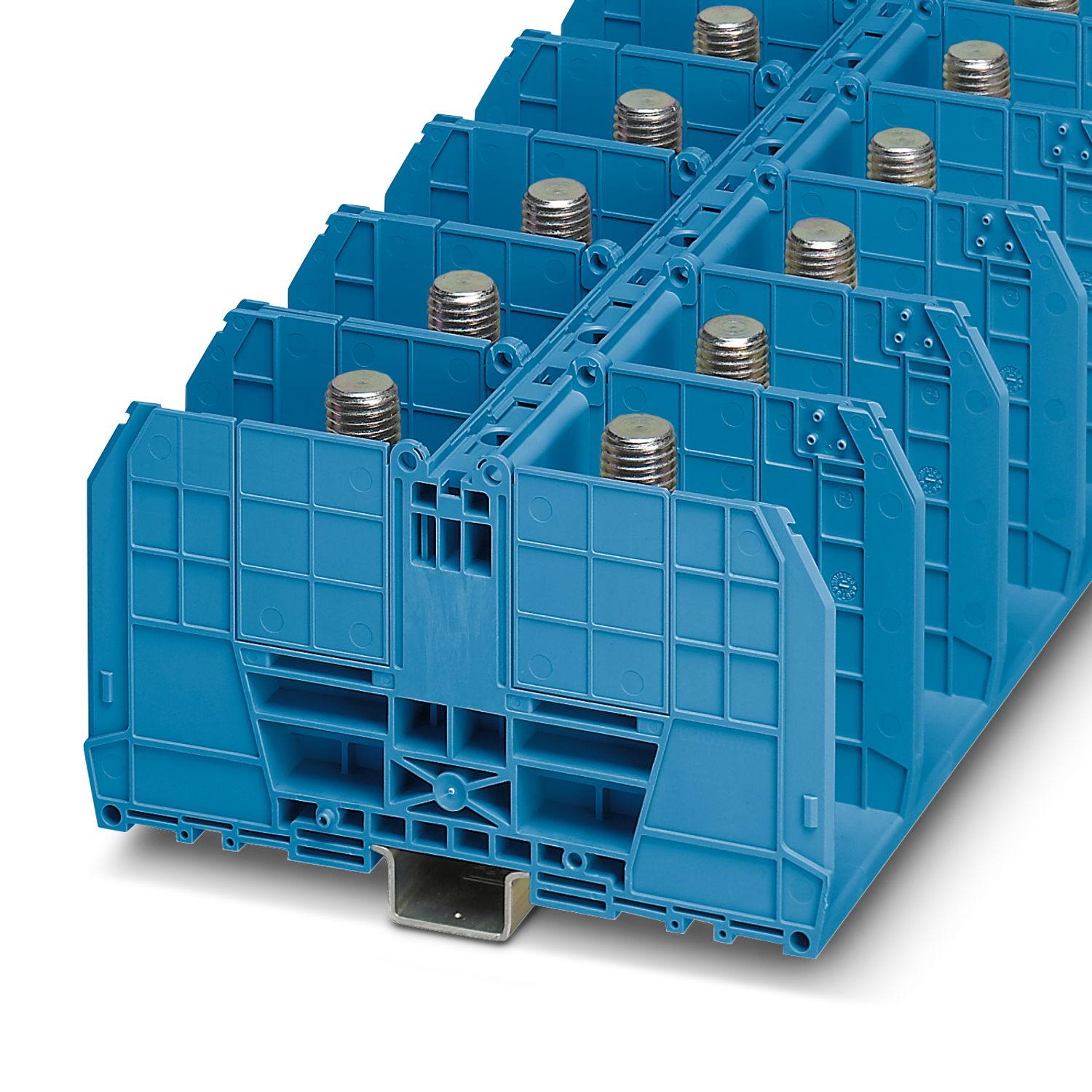

RBO 16 BU - Kabelskoanslutningsplint

3244632

Kabelskoanslutningsplint, märkspänning: 1000 V, märkström: 520 A, antal anslutningar: 2, poltal: 1, anslutningstyp: Kabelskoanslutning, Märkarea: 300 mm², monteringssätt: NS 35/7,5, NS 35/15, färg: blå

Produktdetaljer

Allmänt
Obs.	Den nominella isolationsspänningen gäller för kabelskor för tryckförbindelser enligt DIN 46235:1983-07 och icke-isolerade kabelskor enligt DIN 46234:1980-03 med sträckförlängning.

Produkttyp	Bultanslutningsplint
Produktfamilj	RBO
Användningsområde	Järnvägsbranschen
	Maskinbyggnad
	Anläggningstillverkning
Poltal	1
Delning	54,8 mm
Antal anslutningar	2
Antal rader	1
Potentialer	1
Isoleringsegenskaper
Överspänningskategori	III
Nedsmutsningsgrad	3

Dimensionerad stötspänning	8 kV
Maximal förlusteffekt vid märkvillkor	16,22 W

Antal anslutningar per plan	2
Märkarea	300 mm²
Avisoleringslängd	Avisoleringslängden beror på kabelskotillverkarens uppgifter.
Anslutning enligt norm	IEC 60947-7-1
Märkström	520 A
Belastningsström maximal	520 A (vid 300 mm² ledararea)
Märkspänning	1000 V
Märkarea	300 mm²
Kabelskoanslutning DIN 46234:1980-03
Anslutning enligt norm	DIN 46234:1980-03
Area	25 mm² ... 300 mm²
Areaområde AWG	4 ... 600 kcmil (omräknat enligt IEC)
Håldiameter	17 mm
Bredd	38 mm
Bultdiameter	16 mm
Skruvgänga	M16
Åtdragningsmoment	25 ... 35 Nm
Anslutning enligt norm	DIN 46235:1983-07
Area	25 mm² ... 300 mm²
Areaområde AWG	4 ... 600 kcmil (omräknat enligt IEC)
Håldiameter	17 mm
Bredd	48 mm
Bultdiameter	16 mm
Skruvgänga	M16
Åtdragningsmoment	25 ... 35 Nm

Märkdata (ATEX/IECEx)
Märkning	 II 2 GD Ex eb IIC Gb
Användningstemperaturområde	-60 °C ... 110 °C
Ex-certifierade tillbehör	3247996 HC-RBO 16
	0800886 E/NS 35 N
Sammanställning bryggor	/ RBO 16-VS 2 / 3244685
	/ RBO 16-VS 3 / 3244698
Bryggdata	520 A (300 mm²)
Temperaturhöjning Ex	40 K (520 A / 300 mm²)
Vid bryggning med bygel	1100 V
Märkisolationsspänning	1000 V
Utgång	(kontinuerligt)
Plan ex Allmänt
Märkspänning	1100 V
Märkström	520 A
Belastningsström maximal	520 A
Genomgångsresistans	0,02 mΩ
Anslutningsdata Ex Allmänt
Vridmomentsområde	25 Nm ... 35 Nm
Märkarea	300 mm²
Dimensionerad anslutningsförmåga AWG	600 kcmil
Anslutningskapacitet styv	25 mm² ... 300 mm²
Anslutningskapacitet AWG	4 ... 600 kcmil
Anslutningskapacitet flexibel	25 mm² ... 300 mm²
Anslutningskapacitet AWG	4 ... 600 kcmil
2 ledare med samma area, styva	25 mm² ... 300 mm²
2 ledare med samma area AWG styva	4 ... 600 kcmil
2 ledare med samma area, flexibla	25 mm² ... 300 mm²
2 ledare med samma area AWG flexibla	4 ... 600 kcmil

Måttskiss
Bredd	54,8 mm
Höjd	164 mm
Djup på NS 35/7,5	91,8 mm
Djup på NS 35/15	99,3 mm
Bultlängd	45 mm
Borrhålsdiameter	6,4 mm
Delning	54,8 mm

Färg	blå (RAL 5015)
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA
Statisk isoleringsmaterialanvändning i kyla	-60 °C
Temperaturindex för isolieringsmaterial (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)	130 °C
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26	HL 1 - HL 3
Värmeavgivning kalorimetrisk NFPA 130 (ASTM E 1354)	28 MJ/kg
Ytor antändbarhet NFPA 130 (ASTM E 162)	godkänd
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662)	godkänd
Rökgas giftighet NFPA 130 (SMP 800 C)	godkänd

Stötspänningstest
Isolationsspänning börvärde	9,8 kV
Resultat	Godkänd i test
Temperaturstegringstest
Krav temperaturstegringstest	Temperaturhöjning ≤ 45 K
Resultat	Godkänd i test
Kortslutningsströmstest 300 mm²	36 kA
Resultat	Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde	2,2 kV
Resultat	Godkänd i test

Mekaniska data
Öppen sidovägg	Nej

Mekanisk hållfasthet
Resultat	Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage	NS 35
Provkraft börvärde	20 N
Resultat	Godkänd i test

Nålflamtest
Verkningstid	30 s
Resultat	Godkänd i test
Svängningar/bredbandsbrus
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Hållbarhetstest kategori 1, klass B, på isolationskroppen
Frekvens	f₁ = 5 Hz bis f₂ = 150 Hz
ASD-nivå	1,857 (m/s²)²/Hz
Acceleration	0,8g
Provtid per axel	5 h
Testriktningar	X-, Y- och Z-axel
Resultat	Godkänd i test
Stötar
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Stötform	Halvsinus
Acceleration	5g
Stöttid	30 ms
Antal stötar per riktning	3
Testriktningar	X-, Y- och Z-axel (pos. och neg.)
Resultat	Godkänd i test
Omgivningsförhållanden
Drifttemperatur	-60 °C ... 110 °C (Drifttemperaturområde inkl. egenuppvärmning, max. kortvarig drifttemperatur, se RTI Elec.)
Omgivningstemperatur (lagring/transport)	-25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C)
Omgivningstemperatur (montering)	-5 °C ... 70 °C
Omgivningstemperatur (manövrering)	-5 °C ... 70 °C
Tillåten relativ luftfuktighet (drift)	20 % ... 90 %
Tillåten luftfuktighet (lagring/transport)	30 % ... 70 %

Anslutning enligt norm	IEC 60947-7-1

Monteringssätt	NS 35/7,5
	NS 35/15

Affärsmässiga uppgifter

Artikelnr	3244632
Antal/förp.	5 Styck
Minsta beställningsantal	5 Styck
Försäljningskod	BE4412
Produktnyckel	BE4412
Katalogsida	Sida 391 (C-1-2019)
GTIN	4046356724487
Vikt per styck (inklusive förpackning)	572 g
Vikt per styck (exklusive förpackning)	572 g
Tullnummer	85369010
Ursprungsland	CN

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG	Area mm²
Usegroup C
	1000 V	540 A	4 - 1000

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	600 V	540 A	4 - 1000
Usegroup C
	600 V	540 A	4 - 1000
Usegroup E
	1000 V	540 A	4 - 1000

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG	Area mm²
	1100 V	520 A		25 - 300

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG	Area mm²
	1100 V	520 A		25 - 300

Environmental product compliance

Kompatibla produkter

Tillbehör

Fördelar

Testad för spårbunden trafik

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
