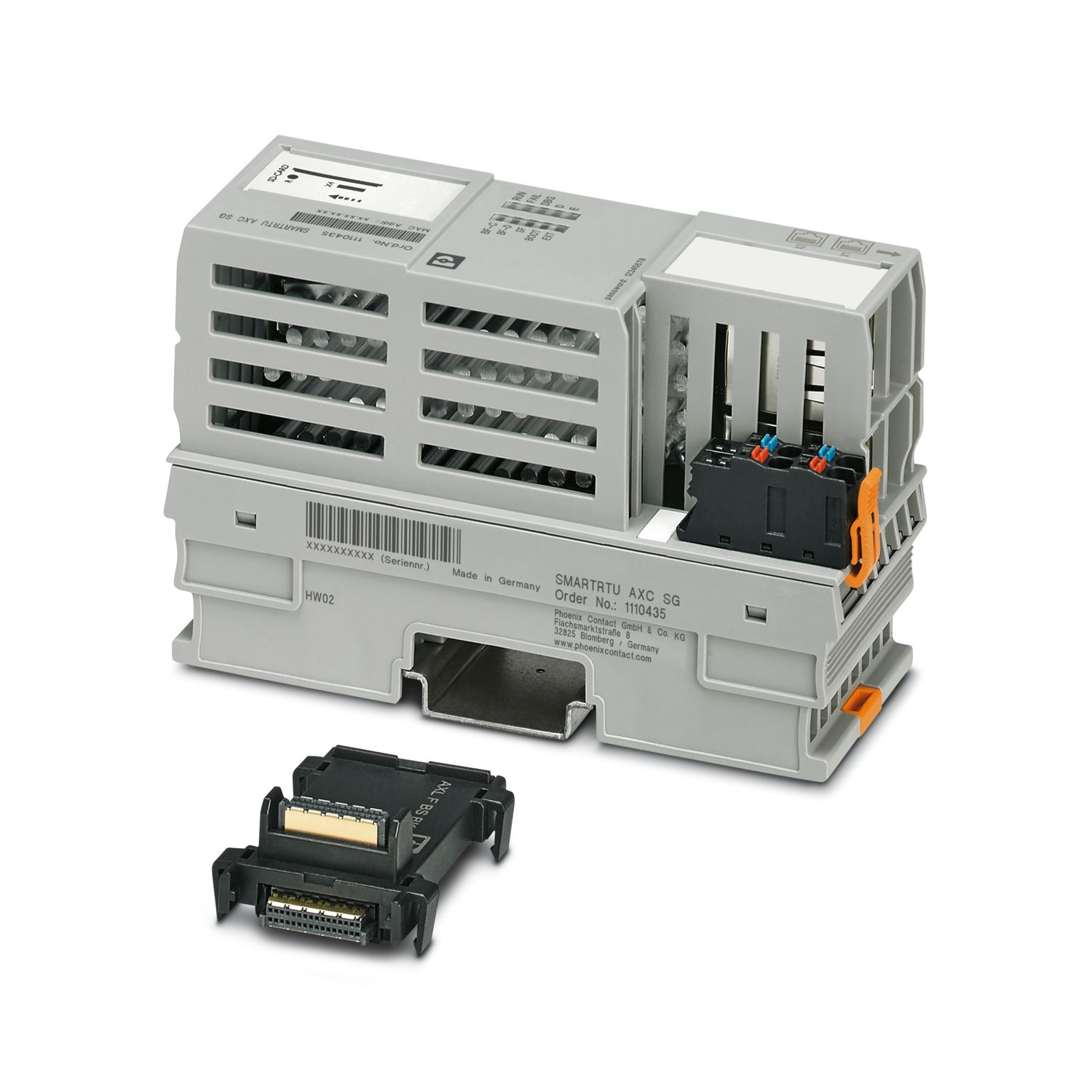

Fjärrstyrd enhet - SMARTRTU AXC SG
1110435

Fjärrstyrnings- och automatiseringssystem för enkel övervakning och styrning av anläggningar i energinät

Downloads

Produktdetaljer


smartRTU AXC SG är en liten fjärrstyrningsenhet ("Remote Terminal Unit", RTU). smartRTU-teknologiplattformen som befinner sig på den, är en modulär fjärrstyrningslösning för olika användningsområden i energinät. smartRTU är särskilt utvecklad för övervakning och styrning av distributionsnät och matningsmanagement av decentraliserade energiproduktionsanläggningar. Mjukvaran som används gör att statusinformation och tidsrelaterad information om händelser kontinuerligt kan bearbetas och tillhandahållas för drift- och investitionsoptimering. Detta uppnås genom fördefinierade funktioner och enkel parametrering via webbgränssnittet så att det varken krävs programmeringskunskap eller program.
Den modulära uppbyggnaden gör att mycket olika typer av binär och analog information kan registreras och matas ut. Överföringen sker via flera kommunikationsvägar med hjälp av standardiserade fältbussprotokoll så som IEC 60870-5-101/104 i meddelande- och styrriktning. Vid överföringen uppfylls aktuella informationssäkerhetsföreskrifter.

Via ytterligare kommunkationsgränssnitt kan smartRTU kan utökas med ytterligare enheter, som t. ex. kortslutnings- och jordfelsvisning.



Användningsbegränsning
EMC-anvisning EMC: klass-A-produkt, se tillverkarförklaring i nedladdningsområdet

Produkttyp Kommunikationsmodul
Isoleringsegenskaper
Skyddsklass III (IEC 61140, EN 61140, VDE 0140-1)

Maximal förlusteffekt vid märkvillkor max. 10,6 W
Försörjning
Spänningsförsörjning 24 V DC
Spänningsområde 19,2 V DC ... 30 V DC
Rippel ± 5 %
Maximal strömupptagning 442 mA
Strömförbrukning typisk 200 mA

Axioline F-lokalbuss
Antal gränssnitt 1
Anslutningstyp Bakplansbuss
Överföringshastighet 100 MBit/s
Ethernet
Bussystem RJ45
Antal gränssnitt 2
Anslutningstyp RJ45-hylskontakt
Information om anslutningsmetod Autonegotiation och autocrossing
Överföringshastighet 10/100 MBit/s (full duplex)
Överföringsfysik Ethernet i RJ45-Twisted-Pair
Antal kanaler 2
Stödda protokoll HTTP
HTTPS
SFTP
SNTP klient/server
SNMP
IPsec
syslog
IEC 60870-5-101 master/slave (via ytterligare seriella kommunikationsmoduler)
IEC 60870-5-103 master (via ytterligare seriella kommunikationsmoduler)
Modbus RTU master (via ytterligare seriella kommunikationsmoduler)
IEC 60870-5-104 klient/server
Modbus TCP Client
IEC 61850 MMS + GOOSE

Måttskiss
Bredd 45 mm
Höjd 126,93 mm
Djup 75 mm
Hänvisning till måttangivelser Djupet gäller vid användning av DIN-skena TH 35-7.5 (enligt EN 60715).

Färg grå

Omgivningsförhållanden
Kapslingsklass IP20
Drifttemperatur -25 °C ... 60 °C upp till 2000 m ö.h. (Iakttag derating)
-25 °C ... 55 °C upp till 3000 m ö.h. (Iakttag derating)
≤ 55 °C (vid max. 1 A till UBuss)
> 55 °C ... 60 °C (endast i förbindelse med en Axioline F-eftermatningsmodul AXL F PWR 1H (Artikel nr 2688297))
Omgivningstemperatur (lagring/transport) -40 °C ... 85 °C
Tillåten relativ luftfuktighet (drift) 5 % ... 95 % (enligt DIN EN 61131-2)
Tillåten luftfuktighet (lagring/transport) 5 % ... 95 % (enligt DIN EN 61131-2)
Stöt (drift) 10g (Test av kontinuerliga chocker enligt EN 60068-2-27)
Vibration (drift) 5g
Lufttryck (drift) 70 kPa ... 106 kPa (upp till 3000 m DNN)
Lufttryck (lagring/transport) 58 kPa ... 106 kPa (upp 4500 m ö.h.)

Överensstämmelse med EMC-direktiv Kontroll av störtålighet enligt EN 61000-6-2/IEC 61000-6-2 Urladdning av statisk elektricitet (ESD) EN 61000‑4‑2/IEC 61000‑4‑2 Kriterium B, 6 kV kontakturladdning, 8 kV lufturladdning
Kontroll av störtålighet enligt EN 61000-6-2/IEC 61000-6-2 Elektromagnetiska Fält EN 61000-4-3/IEC 61000-4-3 Kriterium A, Fältstyrka: 10 V/m
Kontroll av störtålighet enligt EN 61000-6-2/IEC 61000-6-2 Snabba Transienter (Burst) EN 61000-4-4/IEC 61000-4-4 Kriterium B, 2 kV
Kontroll av störtålighet enligt EN 61000-6-2/IEC 61000-6-2 Transient Överspänning (Surge) EN 61000-4-5/IEC 61000-4-5 Kriterium B, försörjningsledningar DC: ±0,5 kV/±0,5 kV (symmetriska/osymmetriska), kabelskärm för fältbuss: ±1 kV
Kontroll av störtålighet enligt EN 61000-6-2/IEC 61000-6-2 Ledningsförda störstorlekar EN 61000-4-6/IEC 61000-4-6 Kriterium A; Provspänning 10 V
Kontroll av störsändning enligt EN 61000-6-4/IEC 61000-6-4 Klass A
Elektromagnetisk påverkan Uppfyller direktivet för elektromagnetisk kompatibilitet 2014/30/EU

Artikelnr 1110435
Antal/förp. 1 Styck
Minsta beställningsantal 1 Styck
Försäljningskod DRMBAA
Produktnyckel DRMBAA
GTIN 4063151026158
Vikt per styck (inklusive förpackning) 289,8 g
Vikt per styck (exklusive förpackning) 225,6 g
Tullnummer 85371091
Ursprungsland DE


ECLASS

ECLASS-9.0 27242207
ECLASS-10.0.1 27242207
ECLASS-11.0 27242207

ETIM

ETIM 8.0 EC000236

UNSPSC

UNSPSC 21.0 32151700

REACh SVHC Lead 7439-92-1
China RoHS Miljövänlig användningsperiod (EFUP): 50 år
Information om farliga substanser finns i tillverkarförklaringen under "Nedladdningar"

Fördelar

Enkel integration av applikationsspecifik mätteknik
Snabb och enkel parametrering via applikationsspecifikt webbgränssnitt
Modulärt I/O-system för enkel installation och utbyggnadsmöjlighet
Applikationsspecifika automatiserungsfunktioner möjliggör "intelligenta" lokalnätstationer liksom anslutningen med decentraliserade energianläggningar
Säker integrering till överordnade kontrollrum via specifika fjärruppkopplade kommunikationsprotokoll (t. ex. enligt IEC 60870–5–101/104 och IEC 61850)
Stöd av en mängd protokoll såsom: http, https, sFTP, SNTP, SNMP, IPsec, syslog
Anslutning av jord- och kortslutningsindikatorer
