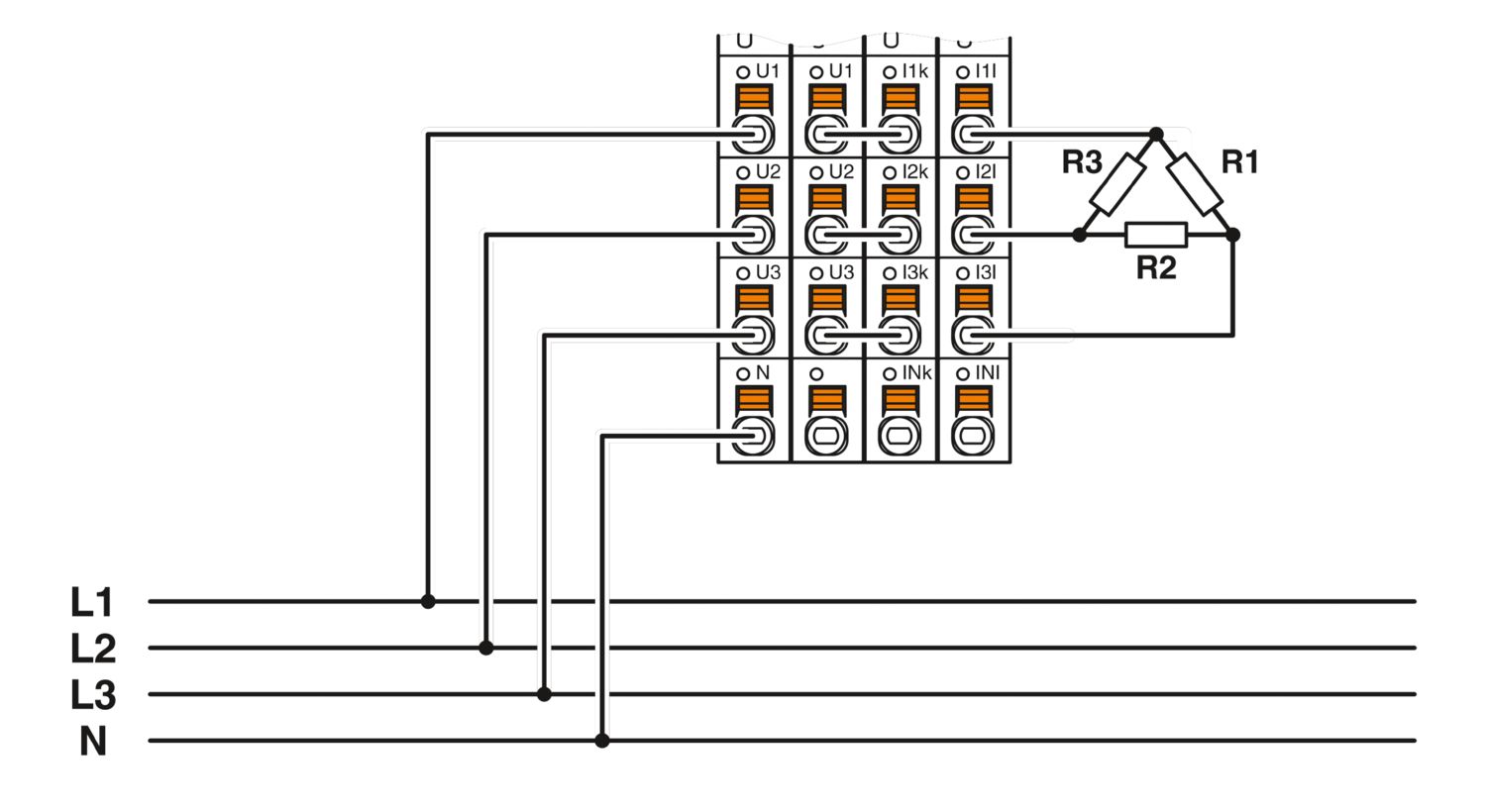

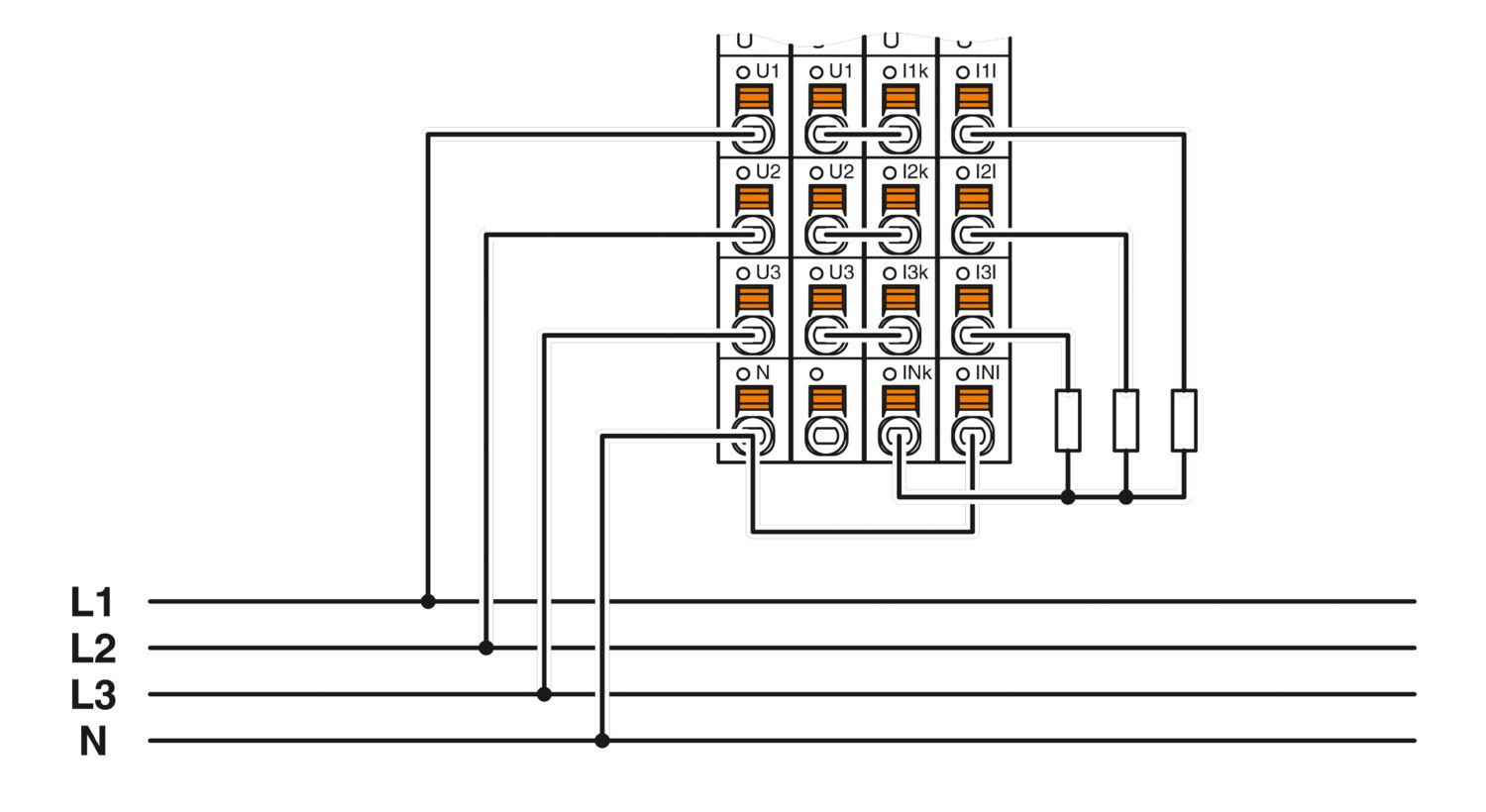

Modulen är avsedd för användning inne i en Axioline F station. Modulen för effektmätning används för direkt mätning av AC-ström upp till 5 A, inklusive neutralledarström och fasspänning upp till 400 V AC (fas till neutralledare) eller fas till fas-spänning upp till 690 V AC. Modulen används för analys av växelströmsnät. Den kan användas t. ex. i fördelningsanläggningar för mätning av ström, spänning och effekt samt för registrering av distorsion och övertoner. Effektmätningsmodulen kan användas i två driftlägen. I läget "effektivvärden" registrerar modulen storheter i trefasnätet. Storheterna är fasströmmar, neutralledarström, fasspänning, fas till fas-spänning, aktiv effekt, reaktiv effekt och skenbar effekt samt fasernas effektfaktorer, energiflödesriktningar och frekvens. I läget "momentanvärden" registrerar modulen mätisgnalens momentanvärden (mätvärden). Det här mätläget används för analys av mätsignalens kurvform.

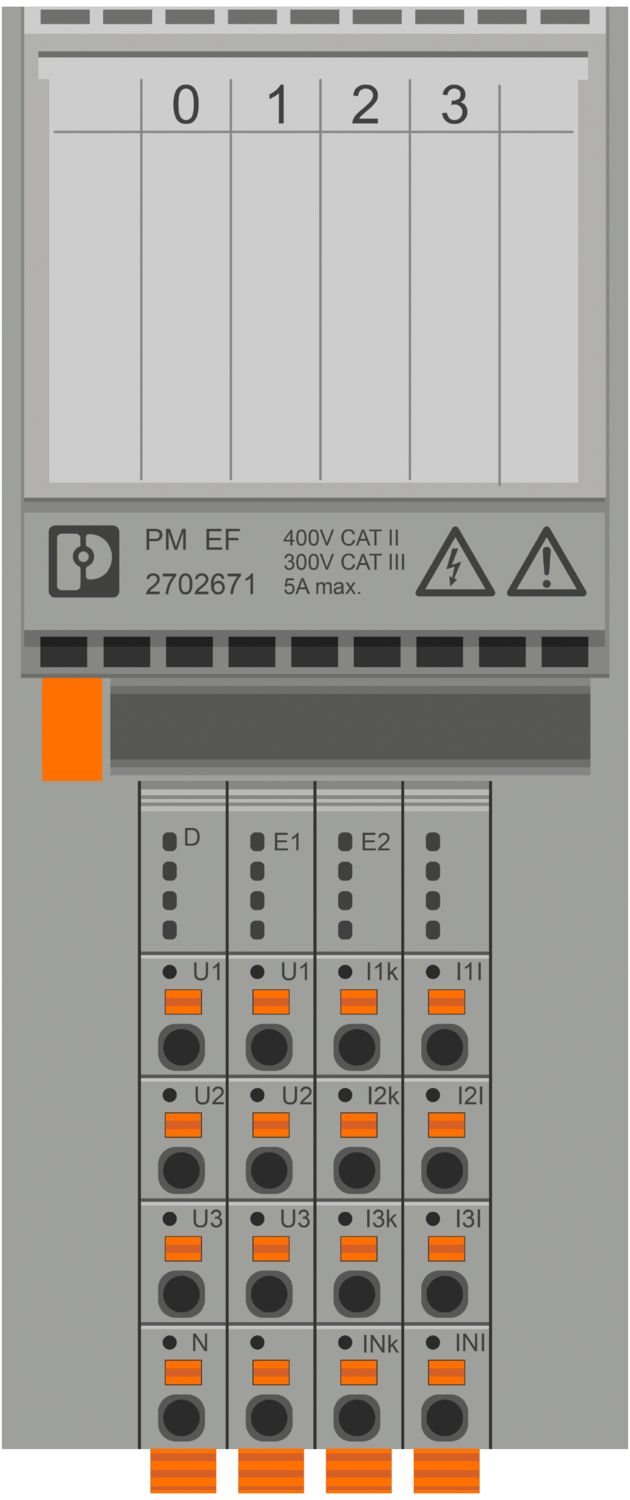

AXL F PM EF 1F
-
Funktionsmodul
2702671
Axioline F, effektmätningsmodul, spänningsingång: upp till 400 V AC (fas/neutralledare) eller 690 V AC (fas/fas), strömingång: upp till 5 A AC, överföringshastighet i lokalbussen: 100 MBit/s, skyddsklass: IP20, inklusive grundsockel buss samt Axioline F-kontakter
Kostnadsfri nedladdning tillgänglig.
Nedladdningar
Produktdetaljer

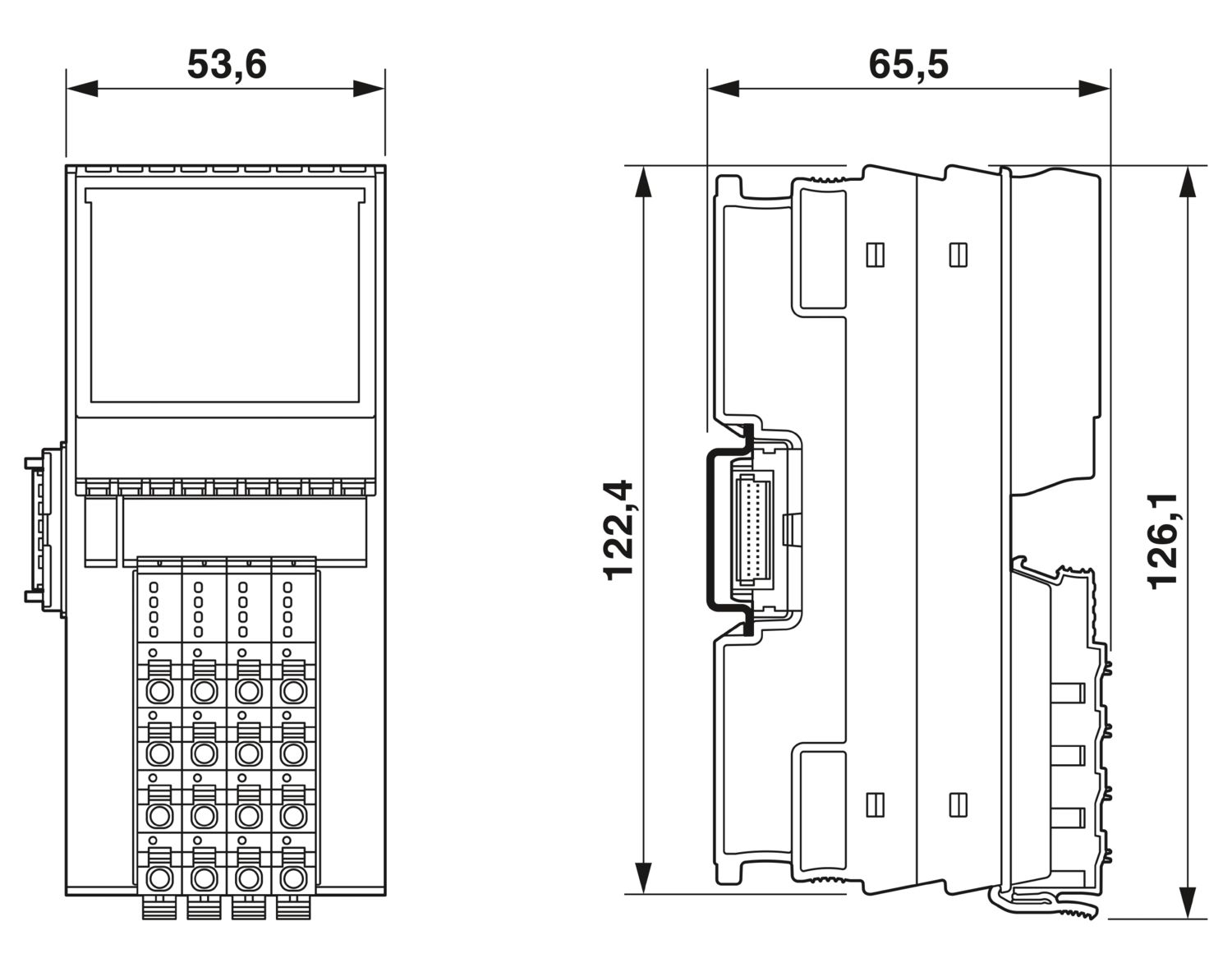

| Måttskiss |
|
| Bredd | 53,6 mm |
| Höjd | 126,1 mm |
| Djup | 65,5 mm |
| Hänvisning till måttangivelser | Djupet gäller vid användning av DIN-skena TH 35-7.5 (enligt EN 60715). |
| Användningsanvisning | |
| Användningsanvisning | Endast för industriell användning |
| Användningsbegränsning | |
| EMC-anvisning | EMC: klass-A-produkt, se tillverkarförklaring i nedladdningsområdet |
| Axioline F lokalbuss | |
| Antal gränssnitt | 2 |
| Anslutningstyp | Bakplansbuss |
| Överföringshastighet | 100 MBit/s |
| Modul | |
| Ingångsadressutrymme | 64 Byte |
| Utgångsadressutrymme | 0 Byte |
| Behov av parameterdata | 52 Byte |
| Behov av konfigurationsdata | 7 Byte |
| Produkttyp | I/O-komponenter |
| Produktfamilj | Axioline F |
| Konstruktion | blockmodulär |
| Montageriktning | valfri (ingen temperatur-derating) |
| Driftsätt | Processdatadrift med 32 ord |
| Isoleringsegenskaper | |
| Nedsmutsningsgrad | 2 |
| Maximal förlusteffekt vid märkvillkor | 2,15 W |
| Potentialer: Matning av Axioline F-lokalbussen (UBus) | |
| Spänningsförsörjning | 5 V DC (via bussockelmodul) |
| Strömförbrukning | max. 80 mA |
| typ. 73 mA | |
| Galvanisk isolation/isolation av spänningsområden | |
| Isolationsspänning: 5 V-försörjning av lokalbussen (UBus)/kringutrustning AC | 4 kV, 50 Hz, 1 min |
| Isolationsspänning: 5 V-försörjning av lokalbuss (UBus)/funktionsjord | 500 V AC, 50 Hz, 1 min |
| Anslutningsteknik | |
| Benämning anslutning | Axioline F-kontakt |
| Information om anslutningsmetod | Beakta uppgifterna om ledarareor i användarhandboken "Axioline F: System och installation". Använd endast förstärkta eller dubbelt isolerade ledare med en ledararea på 1,5 mm²! |
| Axioline F-kontakt | |
| Anslutningstyp | Push-in-anslutning |
| Information om anslutningsmetod | Beakta uppgifterna om ledarareor i användarhandboken "Axioline F: System och installation". Använd endast förstärkta eller dubbelt isolerade ledare med en ledararea på 1,5 mm²! |
| Ledararea styv | 1,5 mm² |
| Ledararea flexibel | 1,5 mm² |
| Ledararea AWG | 16 |
| Avisoleringslängd | 8 mm |
| Omgivningsförhållanden | |
| Drifttemperatur | -25 °C ... 60 °C |
| Kapslingsklass | IP20 |
| Lufttryck (drift) | 70 kPa ... 106 kPa (upp till 3000 m m.ö.h., från HW 01) |
| Lufttryck (lagring/transport) | 70 kPa ... 106 kPa (upp till 3000 m DNN) |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 85 °C |
| Tillåten relativ luftfuktighet (drift) | 5 % ... 95 % (ingen daggbildning) |
| Tillåten luftfuktighet (lagring/transport) | 5 % ... 95 % (ingen daggbildning) |
| Skyddsklass | II |
| Monteringssätt | DIN-skenemontage |
| Montageriktning | valfri (ingen temperatur-derating) |
cUL Listed
Godkännande-ID: E357804
Fördelar
4 ingångar, 0 A AC ... 5 A AC för fasström och neutralledarström
3 ingångar för fasledarspänningar upp till 690 V AC, kan anslutas direkt
Översvängningsanalys
Förmedling av maximalvärden
Energimätare
Processdatauppdatering < 500 μs
Även lämplig för användning i IT-nätverk
