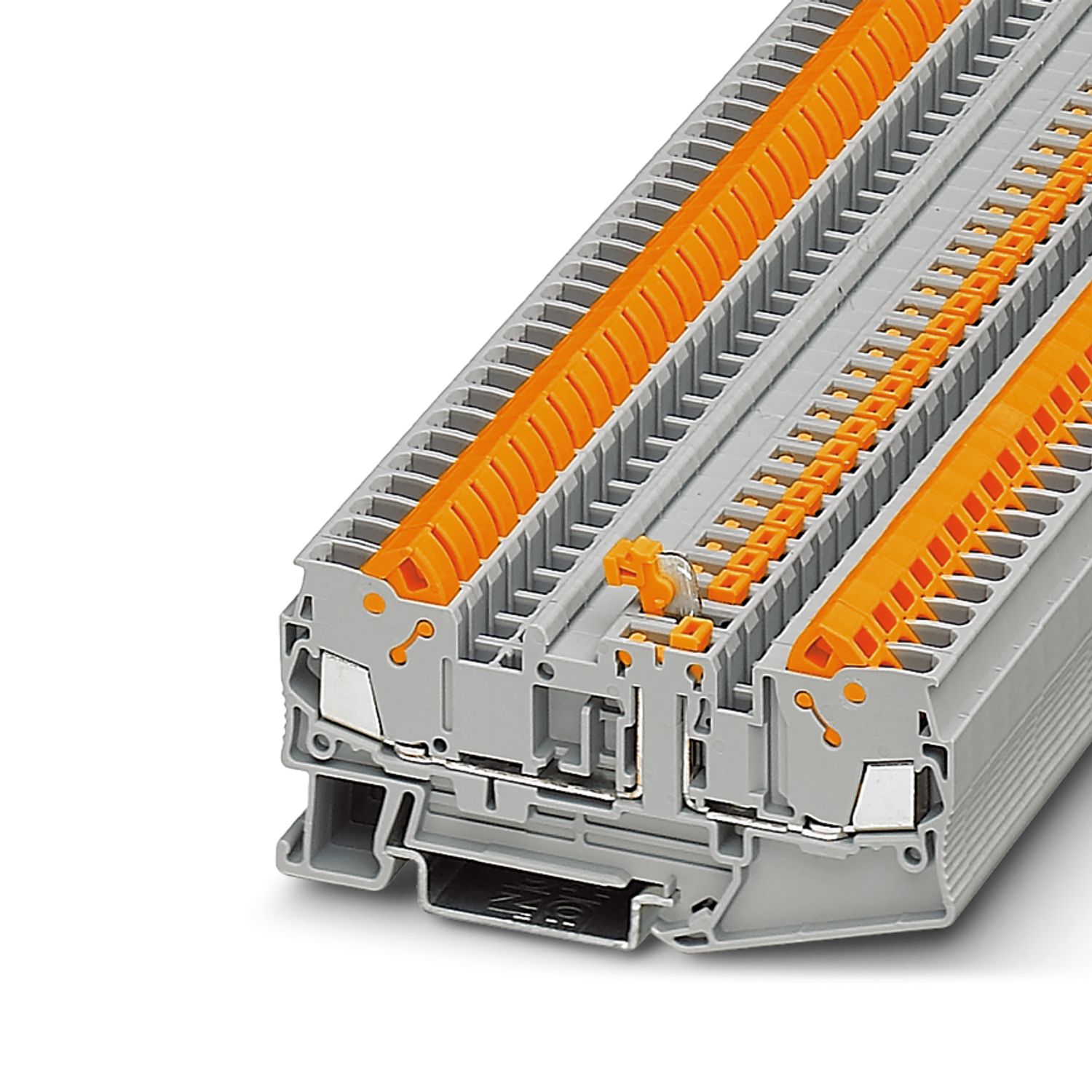

QTC 2,5-MT - Knivfrånskiljarplint

3206487
E-nummer: 2910943

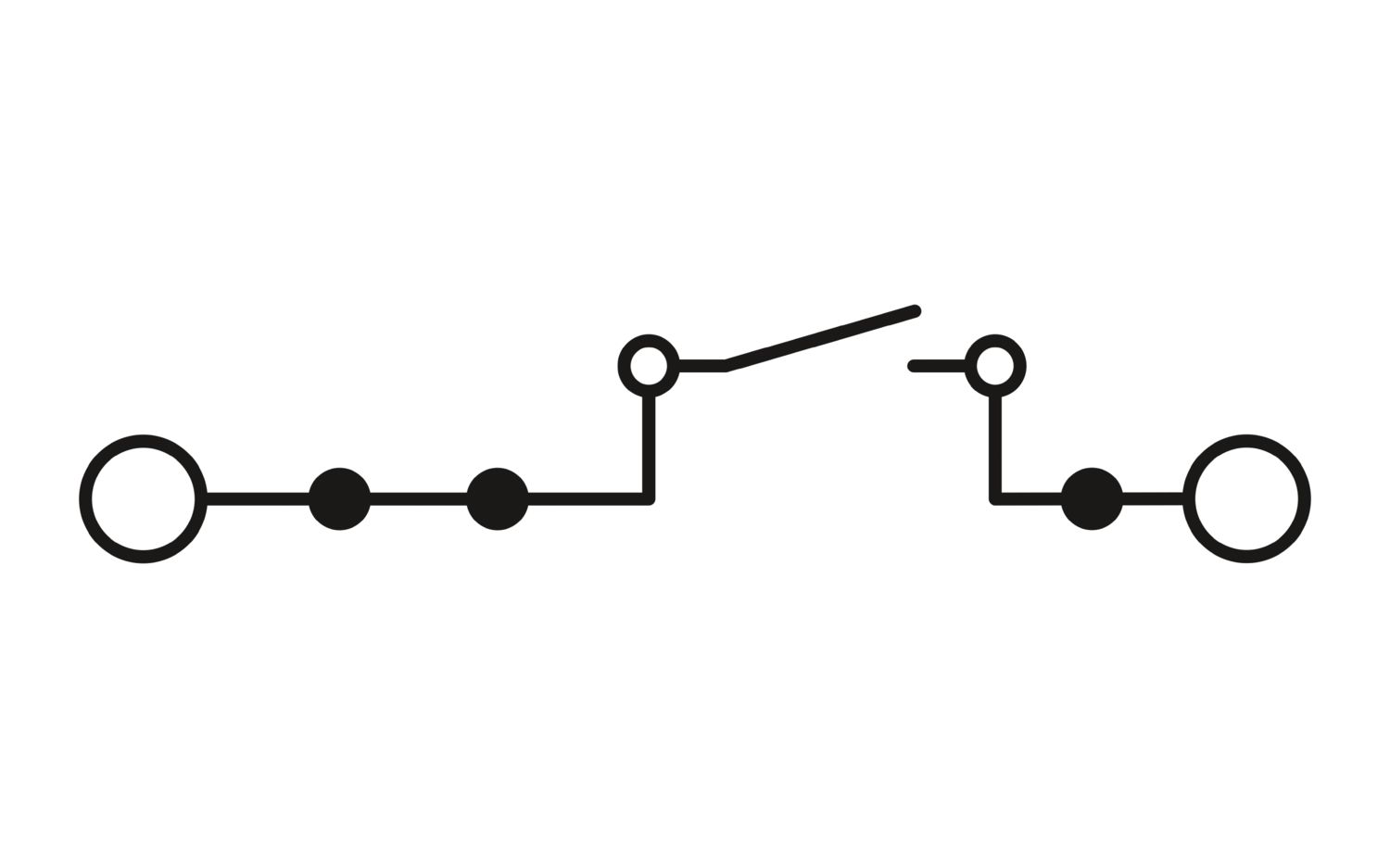

Knivfrånskiljarplint, märkspänning: 500 V, märkström: 20 A, 1. Plan, anslutningstyp: Snabbanslutning, Märkarea: 2,5 mm², diameter: 0,5 mm² - 2,5 mm², montering: NS 35/7,5, NS 35/15, färg: grå

Produktdetaljer

Användningsområde	Järnvägsbranschen
	Maskinbyggnad
	Anläggningstillverkning
Antal anslutningar	2
Antal rader	1
Potentialer	1
Isoleringsegenskaper
Överspänningskategori	III
Nedsmutsningsgrad	3

Dimensionerad stötspänning	6 kV
Maximal förlusteffekt vid märkvillkor	0,77 W

Antal anslutningar per plan	2
Antal kopplingar vid samma anslutningsarea	100
Märkarea	2,5 mm²
Dimensionerad anslutningsförmåga AWG	14
1. Plan
Anslutningstyp	Snabbanslutning
Material, ledarisolation	PVC / PE
Anslutning enligt norm	IEC 60947-7-1
Ledararea styv	0,5 mm² ... 2,5 mm²
Ledararea AWG	20 ... 14 (omräknat enligt IEC)
Ledararea flexibel	0,5 mm² ... 2,5 mm²
Ledararea flexibel [AWG]	20 ... 14 (omräknat enligt IEC)
Märkarea	2,5 mm²
Märkström	20 A
Belastningsström maximal	20 A (vid 2,5 mm² ledararea)
Märkspänning	500 V

Bredd	6,2 mm
Ändbrickans bredd	2,2 mm
Höjd	82,5 mm
Djup på NS 35/7,5	39,3 mm
Djup på NS 35/15	46,8 mm

Färg	grå (RAL 7042)
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA
Statisk isoleringsmaterialanvändning i kyla	-60 °C
Temperaturindex för isolieringsmaterial (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)	130 °C
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26	HL 1 - HL 3
Värmeavgivning kalorimetrisk NFPA 130 (ASTM E 1354)	28 MJ/kg
Ytor antändbarhet NFPA 130 (ASTM E 162)	godkänd
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662)	godkänd
Rökgas giftighet NFPA 130 (SMP 800 C)	godkänd

Tråddiameter inklusive isolering	3,8 mm

Stötspänningstest
Isolationsspänning börvärde	7,3 kV
Resultat	Godkänd i test
Temperaturstegringstest
Krav temperaturstegringstest	Temperaturhöjning ≤ 45 K
Resultat	Godkänd i test
Kortslutningsströmstest 2,5 mm²	0,3 kA
Resultat	Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde	1,89 kV
Resultat	Godkänd i test

Mekaniska data
Öppen sidovägg	Ja

Mekanisk hållfasthet
Resultat	Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage	NS 35
Provkraft börvärde	1 N
Resultat	Godkänd i test
Test med avseende på kabelskador och -lossning
Rotationshastighet	10 v/min
Vridningar	135
Ledarens tvärsnittsarea/vikt	0,5 mm² / 0,3 kg
	2,5 mm² / 0,7 kg
Resultat	Godkänd i test

Nålflamtest
Verkningstid	30 s
Resultat	Godkänd i test
Omgivningsförhållanden
Drifttemperatur	-60 °C ... 110 °C (Drifttemperaturområde inkl. egenuppvärmning, max. kortvarig drifttemperatur, se RTI Elec.)
Omgivningstemperatur (lagring/transport)	-25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C)
Omgivningstemperatur (montering)	-5 °C ... 70 °C
Omgivningstemperatur (manövrering)	-5 °C ... 70 °C
Tillåten relativ luftfuktighet (drift)	20 % ... 90 %
Tillåten luftfuktighet (lagring/transport)	30 % ... 70 %

Anslutning enligt norm	IEC 60947-7-1

Monteringssätt	NS 35/7,5
	NS 35/15

Affärsmässiga uppgifter

Artikelnr	3206487
Antal/förp.	50 Styck
Minsta beställningsantal	50 Styck
Försäljningskod	BE3131
Produktnyckel	BE3131
GTIN	4046356057660
Vikt per styck (inklusive förpackning)	12,97 g
Vikt per styck (exklusive förpackning)	12 g
Tullnummer	85369010
Ursprungsland	CN

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
B
	300 V	15 A	20 - 14
C
	300 V	15 A	20 - 14
D
	600 V	5 A	20 - 14

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
B
	300 V	15 A	20 - 14
C
	300 V	15 A	20 - 14

Environmental product compliance

Kompatibla produkter

Tillbehör

Fördelar

Snabb ledaranslutning tack vare att förbehandling av ledare bortfaller

Gastät kontakt med stor yta genom den automatiserade perforeringen av ledarisolationen

Bekväm separering av kretsar tack vare den implementerade knivfrånskiljningen

Hög kontaktkvalitet och vibrationssäkerhet genom användning av högvärdigt, fjädrande kontaktmaterial

Säker kabeldragning tack vare låsbar svängspak

ECLASS-13.0	27250108
ECLASS-15.0	27250108

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
