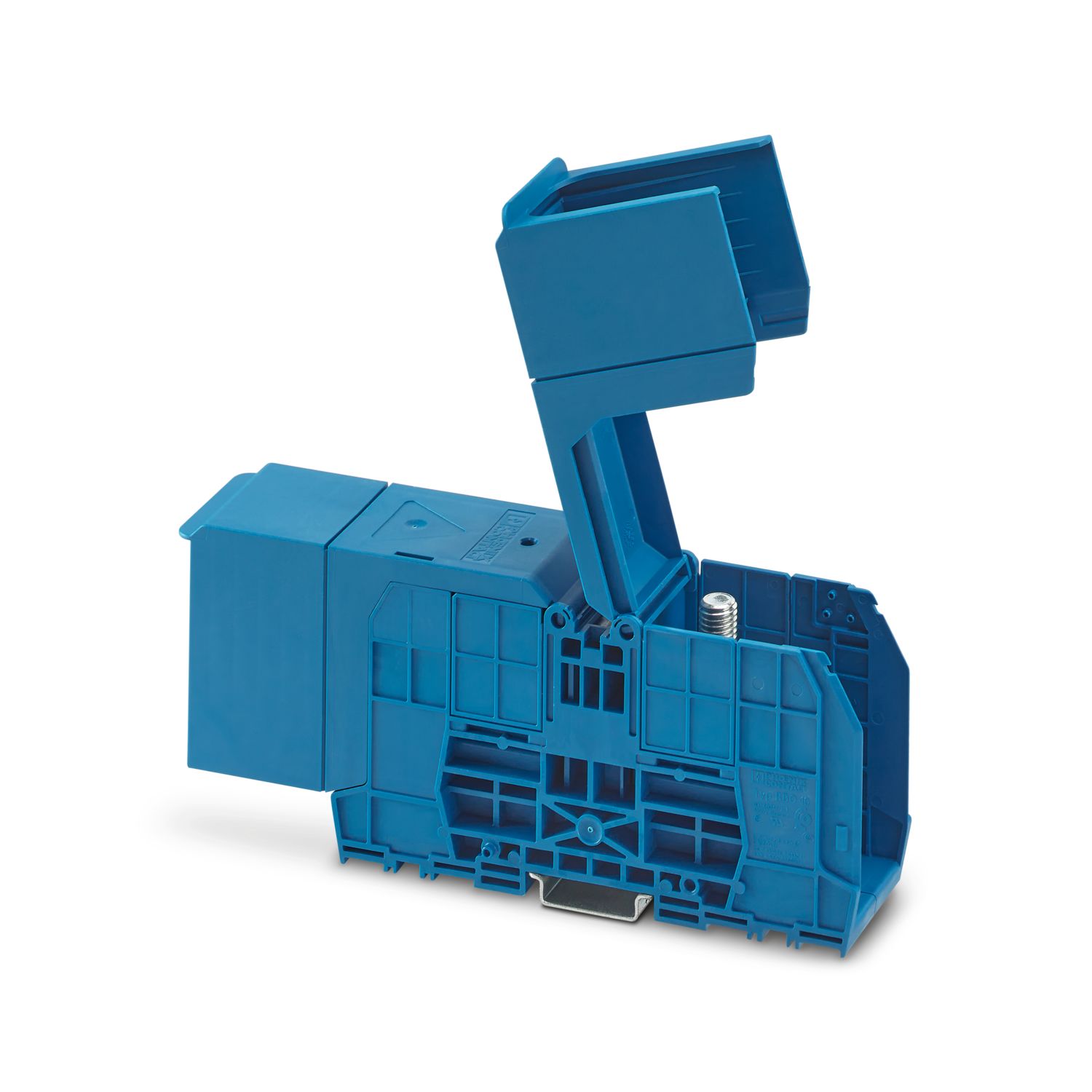

RBO 10-HC BU - Kabelskoanslutningsplint

3247977
E-nummer: 2910176

Kabelskoanslutningsplint, märkspänning: 1500 V, märkström: 309 A, antal anslutningar: 2, poltal: 1, anslutningstyp: Kabelskoanslutning, Märkarea: 150 mm², 1. Plan, monteringssätt: NS 35/7,5, NS 35/15, direkt fastskruvning, färg: blå

Produktdetaljer

Allmänt
Obs.	Den nominella isolationsspänningen gäller för isolerade kabelskor enligt DIN 46237:1970-07 och icke-isolerade kabelskor enligt DIN 46234:1980-03 med krympslang.

Produkttyp	Bultanslutningsplint
Produktfamilj	RBO
Användningsområde	Järnvägsbranschen
	Maskinbyggnad
	Anläggningstillverkning
Poltal	1
Delning	41 mm
Antal anslutningar	2
Antal rader	1
Potentialer	1
Isoleringsegenskaper
Överspänningskategori	III
Nedsmutsningsgrad	3

Dimensionerad stötspänning	8 kV
Maximal förlusteffekt vid märkvillkor	9,55 W

Antal anslutningar per plan	2
Märkarea	150 mm²
1. Plan
Skruvgänga	M10
Avisoleringslängd	Avisoleringslängden beror på kabelskotillverkarens uppgifter.
Anslutning enligt norm	IEC 60947-7-1
Märkström	309 A
Belastningsström maximal	309 A (vid 150 mm² ledararea)
Märkspänning	1500 V
Märkarea	150 mm²
Kabelskoanslutning DIN 46234:1980-03
Anslutning enligt norm	DIN 46234:1980-03
Area	6 mm² ... 150 mm²
Areaområde AWG	(omräknat enligt IEC)
Håldiameter	10,5 mm
Bredd	30 mm
Bultdiameter	10 mm
Skruvgänga	M10
Åtdragningsmoment	10 ... 20 Nm
Anslutning enligt norm	DIN 46235:1983-07
Area	16 mm² ... 150 mm²
Areaområde AWG	(omräknat enligt IEC)
Håldiameter	10,5 mm
Bredd	34 mm
Bultdiameter	10 mm
Skruvgänga	M10
Åtdragningsmoment	10 ... 20 Nm
Anslutning enligt norm	DIN 46237:1970-07
Area	6 mm² ... 6 mm²
Areaområde AWG	(omräknat enligt IEC)
Håldiameter	10,5 mm
Bredd	18 mm
Bultdiameter	10 mm
Skruvgänga	M10
Åtdragningsmoment	10 ... 20 Nm
Färgkod ringkabelsko : gul	6 mm²

Märkdata (ATEX/IECEx)
Märkning	 II 2 GD Ex eb IIC Gb
Användningstemperaturområde	-60 °C ... 110 °C
Ex-certifierade tillbehör	0800886 E/NS 35 N
Sammanställning bryggor	/ RBO 10-VS 2 / 3244643
	/ RBO 10-VS 3 / 3244656
Bryggdata	309 A (150 mm²)
Temperaturhöjning Ex	40 K (309 A / 150 mm²)
Vid bryggning med bygel	1100 V
Märkisolationsspänning	1000 V
Utgång	(kontinuerligt)
Plan ex Allmänt
Märkspänning	1100 V
Märkström	309 A
Belastningsström maximal	309 A
Genomgångsresistans	0,05 mΩ
Anslutningsdata Ex Allmänt
Vridmomentsområde	10 Nm ... 20 Nm
Märkarea	150 mm²
Dimensionerad anslutningsförmåga AWG	300 kcmil
Anslutningskapacitet styv	6 mm² ... 150 mm²
Anslutningskapacitet AWG	10 ... 300 kcmil
Anslutningskapacitet flexibel	6 mm² ... 150 mm²
Anslutningskapacitet AWG	10 ... 300 kcmil
2 ledare med samma area, styva	6 mm² ... 150 mm²
2 ledare med samma area AWG styva	10 ... 300 kcmil
2 ledare med samma area, flexibla	6 mm² ... 150 mm²
2 ledare med samma area AWG flexibla	10 ... 300 kcmil

Måttskiss
Bredd	41 mm
Höjd	235 mm
Djup på NS 35/7,5	77 mm
Djup på NS 35/15	84,5 mm
Bultlängd	31 mm
Borrhålsdiameter	6,4 mm
Delning	41 mm

Färg	blå (RAL 5015)
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA
Statisk isoleringsmaterialanvändning i kyla	-60 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)	130 °C
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24	HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26	HL 1 - HL 3
Ytor antändbarhet NFPA 130 (ASTM E 162)	godkänd
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662)	godkänd
Rökgas giftighet NFPA 130 (SMP 800 C)	godkänd

Stötspänningstest
Resultat	Godkänd i test
Temperaturstegringstest
Krav temperaturstegringstest	Temperaturhöjning ≤ 45 K
Resultat	Godkänd i test
Kortslutningsströmstest 150 mm²	18 kA
Resultat	Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde	2,2 kV
Resultat	Godkänd i test

Mekaniska data
Öppen sidovägg	Nej

Mekanisk hållfasthet
Resultat	Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage	NS 35
Resultat	Godkänd i test
Test med avseende på kabelskador och -lossning
Rotationshastighet	10 (+/- 2) v/min
Vridningar	135
Ledarens tvärsnittsarea/vikt	150 mm² / 15 kg
Resultat	Godkänd i test

Nålflamtest
Verkningstid	30 s
Resultat	Godkänd i test
Svängningar/bredbandsbrus
Provspecifikation	DIN EN 50155 (VDE 0115-200):2022-06
Spektrum	Hållbarhetstest kategori 2, på boggin
Frekvens	f₁ = 5 Hz bis f₂ = 250 Hz
ASD-nivå	6,12 (m/s²)²/Hz
Acceleration	3,12g
Provtid per axel	5 h
Testriktningar	X-, Y- och Z-axel
Resultat	Godkänd i test
Stötar
Provspecifikation	DIN EN 50155 (VDE 0115-200):2008-03
Stötform	Halvsinus
Acceleration	5g
Stöttid	30 ms
Antal stötar per riktning	3
Testriktningar	X-, Y- och Z-axel (pos. och neg.)
Resultat	Godkänd i test
Omgivningsförhållanden
Drifttemperatur	-60 °C ... 110 °C (Drifttemperaturområde inkl. egenuppvärmning, max. kortvarig drifttemperatur, se RTI Elec.)
Omgivningstemperatur (lagring/transport)	-25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C)
Omgivningstemperatur (montering)	-5 °C ... 70 °C
Omgivningstemperatur (manövrering)	-5 °C ... 70 °C
Tillåten relativ luftfuktighet (drift)	20 % ... 90 %
Tillåten luftfuktighet (lagring/transport)	30 % ... 70 %

Anslutning enligt norm	IEC 60947-7-1

Monteringssätt	NS 35/7,5
	NS 35/15
	direkt fastskruvning

Affärsmässiga uppgifter

Artikelnr	3247977
Antal/förp.	5 Styck
Minsta beställningsantal	5 Styck
Försäljningskod	BE4412
Produktnyckel	BE4412
Katalogsida	Sida 393 (C-1-2019)
GTIN	4046356725118
Vikt per styck (inklusive förpackning)	330,8 g
Vikt per styck (exklusive förpackning)	334,8 g
Tullnummer	85369010
Ursprungsland	CN

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	600 V	310 A	10 - 350
Usegroup C
	1000 V	310 A	10 - 350
Usegroup E
	600 V	310 A	10 - 350

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG
Usegroup B
	600 V	310 A	10 - 350
Usegroup C
	600 V	310 A	10 - 350
Usegroup E
	1000 V	310 A	10 - 350

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG	Area mm²
	1100 V	309 A		6 - 150

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG	Area mm²
	1100 V	309 A		6 - 150

Environmental product compliance

Kompatibla produkter

Tillbehör

Fördelar

Testad för spårbunden trafik

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

RBO 10-HC BU - Kabelskoanslutningsplint

3247977
E-nummer: 2910176

Produktdetaljer

ECLASS

ETIM

UNSPSC

CSA

UL Recognized

EAC

DNV

EAC Ex

IECEx

ATEX

CCC

UKCA-EX

Kompatibla produkter

Fördelar

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

RBO 10-HC BU - Kabelskoanslutningsplint 3247977 E-nummer: 2910176

Produktdetaljer

ECLASS

ETIM

UNSPSC

Kompatibla produkter

RBO 10-VS 2 - Förbindningsskena 3244643

RBO 10-VS 3 - Förbindningsskena 3244656

AGK PT 4X6/M10 - Avtappningsplint 1017448

AGK PT 4X6/M10 BU - Avtappningsplint 1083237

AGK PT 4X6/M10 GNYE - Avtappningsplint 1083238

AGK PT 8X6/M10 - Avtappningsplint 1017450

AGK PT 8X6/M10 BU - Avtappningsplint 1083235

AGK PT 8X6/M10 GNYE - Avtappningsplint 1083236

EML (51X25)R YE /RBO8 - Etikett 0801353

KLM 3-L - Radplint-gruppmärkningsskyltar 0814788

NS 35/ 7,5 PERF 2000MM - DIN-skena med hål 0801733

NS 35/ 7,5 UNPERF 2000MM - DIN-skena utan hål 0801681

NS 35/ 7,5 WH PERF 2000MM - DIN-skena med hål 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - DIN-skena utan hål 1204122

NS 35/ 7,5 AL UNPERF 2000MM - DIN-skena utan hål 0801704

NS 35/ 7,5 ZN PERF 2000MM - DIN-skena med hål 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - DIN-skena utan hål 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - DIN-skena utan hål 0801762

NS 35/ 7,5 CAP - Ändkåpa 1206560

NS 35/15 PERF 2000MM - DIN-skena med hål 1201730

NS 35/15 UNPERF 2000MM - DIN-skena utan hål 1201714

NS 35/15 WH PERF 2000MM - DIN-skena med hål 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - DIN-skena utan hål 1204135

NS 35/15 AL UNPERF 2000MM - DIN-skena utan hål 1201756

NS 35/15 ZN PERF 2000MM - DIN-skena med hål 1206599

NS 35/15 ZN UNPERF 2000MM - DIN-skena utan hål 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - DIN-skena utan hål 1201895

NS 35/15 CAP - Ändkåpa 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - DIN-skena utan hål 1201798

ZB 10:UNBEDRUCKT - Märkbandsremsa 1053001

ZB 10 CUS - Märkbandsremsa 0824941

ZB10,LGS:L1-N,PE - Skylt för plintar 1053412

ZB10,LGS:U-N - Skylt för plintar 1053438

UC-TM 10 - Skylt för plintar 0818069

UC-TM 10 CUS - Skylt för plintar 0824605

UCT-TM 10 - Skylt för plintar 0829142

UCT-TM 10 CUS - Skylt för plintar 0829623

ZBF10:UNBEDRUCKT - Märkbandsremsa platt 0809997

ZBF10 CUS - Märkbandsremsa platt 0825031

UC-TMF 10 - Skylt för plintar 0818124

UC-TMF 10 CUS - Skylt för plintar 0824662

UCT-TMF 10 - Skylt för plintar 0829204

UCT-TMF 10 CUS - Skylt för plintar 0829679

PS-MT - Testpropp 0311647

PS-IH WH - Isolerstopphylsa 0311566

PS-IH RD - Isolerstopphylsa 0311579

PS-IH BU - Isolerstopphylsa 0311582

PS-IH YE - Isolerstopphylsa 0311595

PS-IH GN - Isolerstopphylsa 0311605

PS-IH GY - Isolerstopphylsa 0311621

PS-IH BK - Isolerstopphylsa 0311634

PS-IH VT - Isolerstopphylsa 0311618

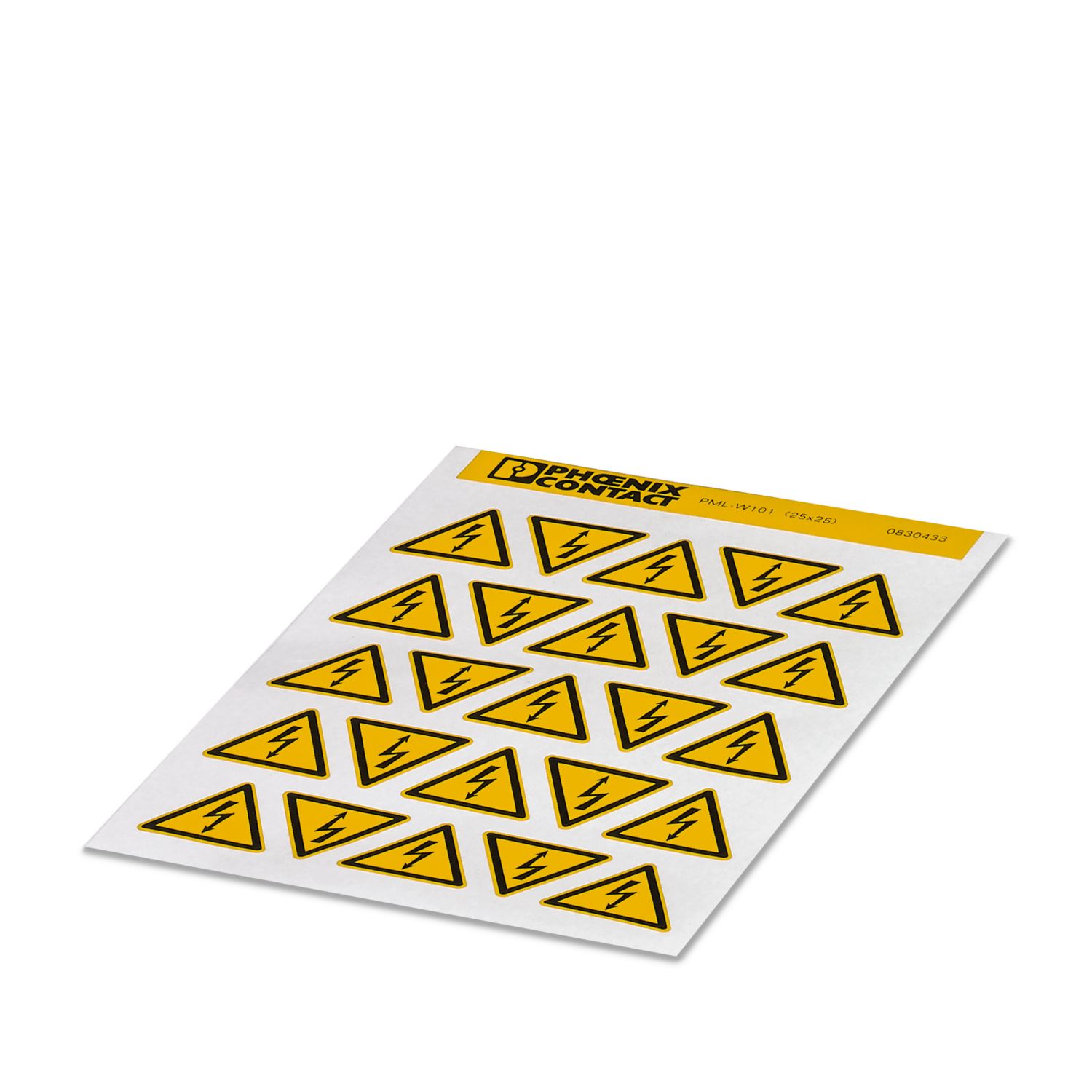

PML-W101 (25X25) - Varningsskylt 0830433
