HC-B 10-TMB-100/O1STM25G-EEE
-
Kapsling
1460365

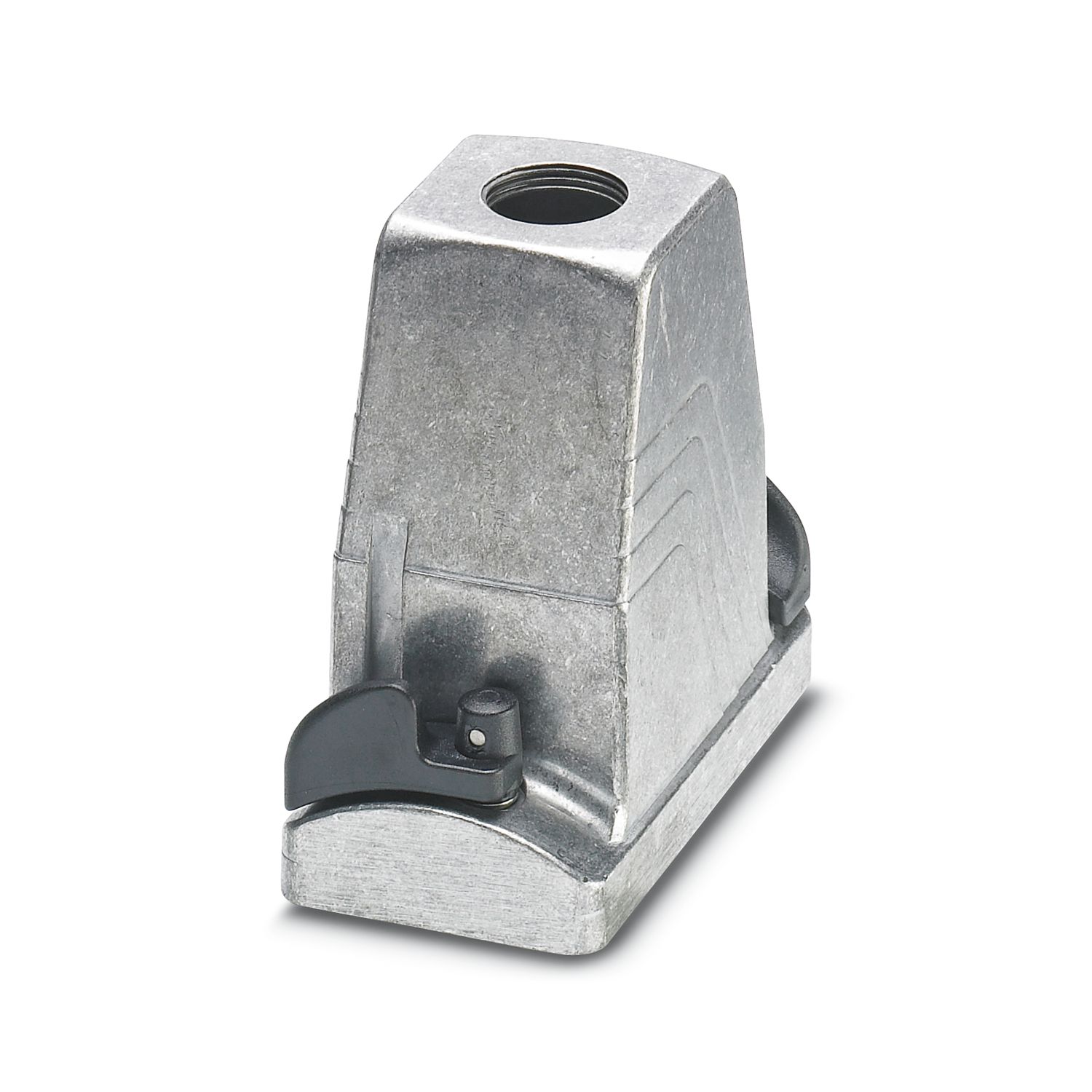

HEAVYCON ADVANCE kåpa B10, med bajonettlås (insexkant) av rostfritt stål, havsvattentät aluminium, höjd 100 mm, med gänga, 1x M25, rak kabelutgång, utan yta; ledande packning (EMC-egenskaper)
Produktdetaljer
| Allmänt | för kontaktinsatser HC-B10, BB18, DD42, M, K8/24 |
| Produkttyp | Kåpa med bajonettlås |
| Kapslingstyp | Kåpa |
| Användning | Offshore/EMC |
| Konstruktion | B10 |
| Antal kabelutgångar | 1 |
| Typ av förskruvning | 1x M25 |
| Fästskruvar | M6 |
| Skärmad | ja |
| Kabelanslutning | rak |
| Pg-genomföring | utan |
| Måttskiss |
|
| Bredd | 57 mm |
| Höjd | 100 mm |
| Längd | 105 mm |
| Material, packning | NBR, ledande |
| Kåpans material | Aluminiumgjutgodslegering, sjövattenbeständig |
| Material kåpans yta | obehandlad |
| Material, låsbygel | Rostfritt stål |
| Omgivningsförhållanden | |
| Skyddsklass | IP66 |
| IP67 | |
| Drifttemperatur | -40 °C ... 125 °C |
| Mekaniska data | |
| Typ av förskruvning | 1x M25 |
| Låstyp | Skruv |
| Montageanvisning | För att uppnå en optimal skärmverkan, ska en isolerande pulverlackering avlägsnas från kopplingsskåpsväggen i packningsområdet |
| Fästskruvar | M6 |
