Summaströmmen för alla anslutna ledare får inte överskrida den maximala belastningsströmmen.

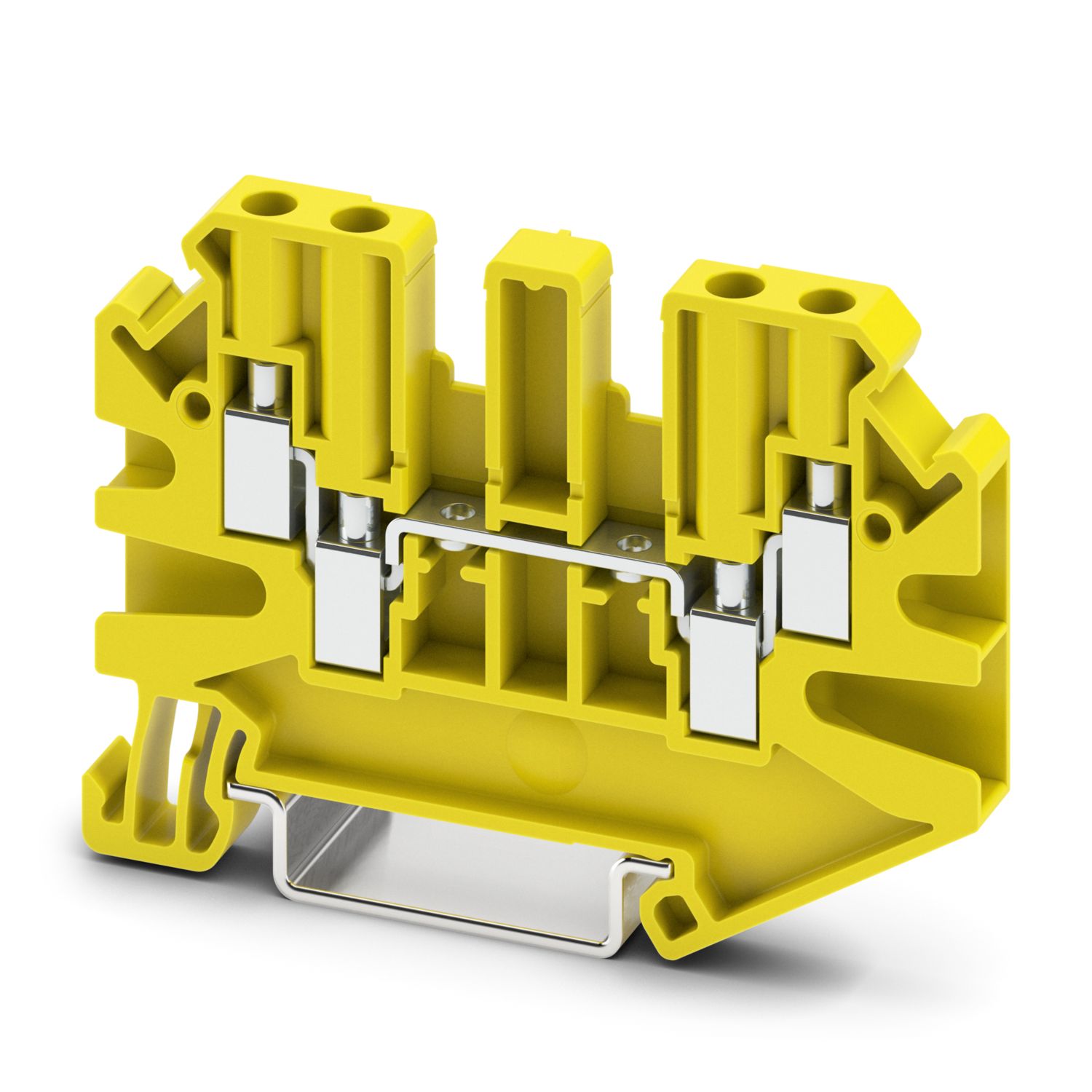

Produkttyp
Flerledarplint
Produktfamilj
US
Användningsområde
Järnvägsbranschen
Maskinbyggnad
Anläggningstillverkning
Processindustri
Poltal
1
Antal rader
1
Potentialer
1
Isoleringsegenskaper
Överspänningskategori
III
Nedsmutsningsgrad
3
Dimensionerad stötspänning
8 kV
Anslutningstyp
Skruvanslutning
Skruvgänga
M3
Åtdragningsmoment
0,5 ... 0,6 Nm
Avisoleringslängd
8 mm
Anslutning enligt norm
IEC 60947-7-1
Ledararea styv
0,2 mm² ... 6 mm²
Ledararea AWG
24 ... 10 (omräknat enligt IEC)
Ledararea flexibel
0,2 mm² ... 4 mm²
Ledararea flexibel [AWG]
24 ... 12 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)
0,25 mm² ... 4 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)
0,25 mm² ... 1,5 mm²
Area med insticksbrygga styv
2,5 mm²
Area med insticksbrygga flexibel
2,5 mm²
2 ledare med samma area, styva
0,2 mm² ... 1 mm²
2 ledare med samma area, flexibla
0,2 mm² ... 1,5 mm²
2 ledare med samma area, flexibla med trådändhylsa utan plasthylsa
0,25 mm² ... 1,5 mm²
2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa
0,5 mm² ... 1 mm²
Märkström
32 A (vid 6 mm² ledararea)
Belastningsström maximal
32 A (vid 6 mm² ledaranslutning får summaströmmen för alla anslutna ledare inte överskrida den maximala belastningsströmmen)
Märkspänning
1000 V
Märkarea
4 mm²
Bredd
6,2 mm
Höjd
68,6 mm
Djup
47,5 mm
Djup på NS 35/7,5
48,1 mm
Djup på NS 35/15
55,6 mm
Färg
gul (RAL 1018)
Brännbarhetsklass enligt UL 94
V0
Isolationsgrupp
I
Isolationsmaterial
PA
Statisk isoleringsmaterialanvändning i kyla
-60 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)
130 °C
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22
HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23
HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24
HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26
HL 1 - HL 3
Ytor antändbarhet NFPA 130 (ASTM E 162)
godkänd
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662)
godkänd
Rökgas giftighet NFPA 130 (SMP 800 C)
godkänd
Stötspänningstest
Isolationsspänning börvärde
9,8 kV
Resultat
Godkänd i test
Temperaturstegringstest
Krav temperaturstegringstest
Temperaturhöjning ≤ 45 K
Resultat
Godkänd i test
Kortslutningsströmstest 4 mm²
0,48 kA
Resultat
Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde
2,2 kV
Resultat
Godkänd i test
Mekaniska data
Öppen sidovägg
Ja
Mekanisk hållfasthet
Resultat
Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage
NS 32/NS 35
Resultat
Godkänd i test
Test med avseende på kabelskador och -lossning
Rotationshastighet
10 (+/- 2) v/min
Vridningar
135
Ledarens tvärsnittsarea/vikt
0,2 mm² / 0,2 kg
4 mm² / 0,9 kg
6 mm² / 1,4 kg
Resultat
Godkänd i test
Nålflamtest
Verkningstid
30 s
Resultat
Godkänd i test
Svängningar/bredbandsbrus
Provspecifikation
DIN EN 50155 (VDE 0115-200):2018-05
Spektrum
Hållbarhetstest kategori 2, på boggin
Frekvens
f1 = 5 Hz bis f2 = 250 Hz
ASD-nivå
6,12 (m/s²)²/Hz
Acceleration
3,12g
Provtid per axel
5 h
Testriktningar
X-, Y- och Z-axel
Resultat
Godkänd i test
Stötar
Stötform
Halvsinus
Acceleration
30g
Stöttid
18 ms
Antal stötar per riktning
3
Testriktningar
X-, Y- och Z-axel (pos. och neg.)
Resultat
Godkänd i test
Omgivningsförhållanden
Drifttemperatur
-60 °C ... 110 °C (Drifttemperaturområde inkl. egenuppvärmning, max. kortvarig drifttemperatur, se RTI Elec.)
Omgivningstemperatur (lagring/transport)
-25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C)
Omgivningstemperatur (montering)
-5 °C ... 70 °C
Omgivningstemperatur (manövrering)
-5 °C ... 70 °C
Tillåten relativ luftfuktighet (drift)
20 % ... 90 %
Tillåten luftfuktighet (lagring/transport)
30 % ... 70 %
Anslutning enligt norm
IEC 60947-7-1
Monteringssätt
NS 35/7,5
NS 35/15
Artikelnr
1748874
Antal/förp.
50 Styck
Minsta beställningsantal
50 Styck
Försäljningskod
BE1213
Produktnyckel
BE1213
GTIN
4067923313354
Vikt per styck (exklusive förpackning)
22,22 g
Ursprungsland
CN
ECLASS
ECLASS-13.0
27250101
ECLASS-15.0
27250101
ETIM
ETIM 9.0
EC000897
UNSPSC
UNSPSC 21.0
39121400
EU RoHS
Uppfyller kraven enligt RoHS-direktivet
Ja
undantagsregler i den mån de är kända
6(c)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)
Lead(CAS-nummer: 7439-92-1)
