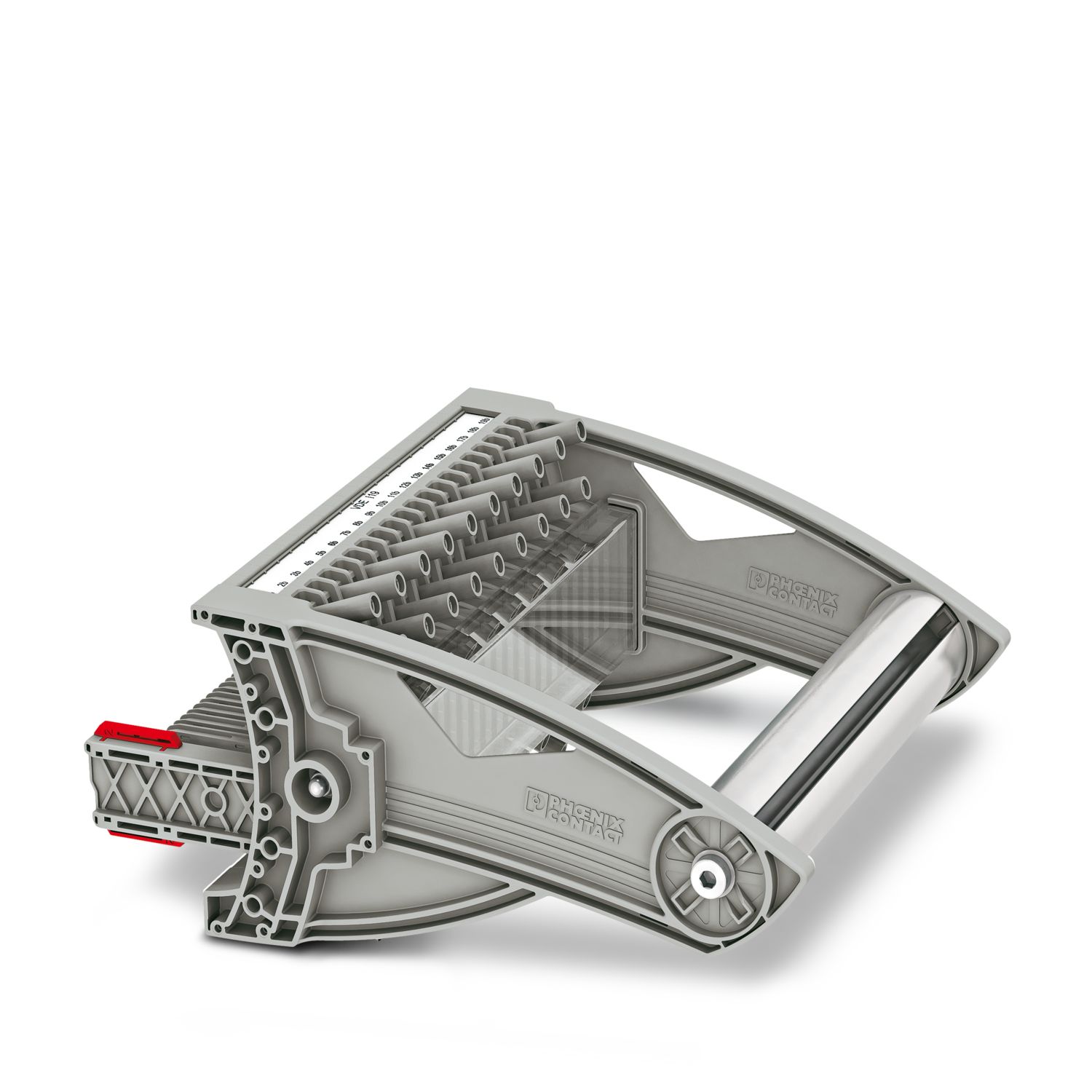

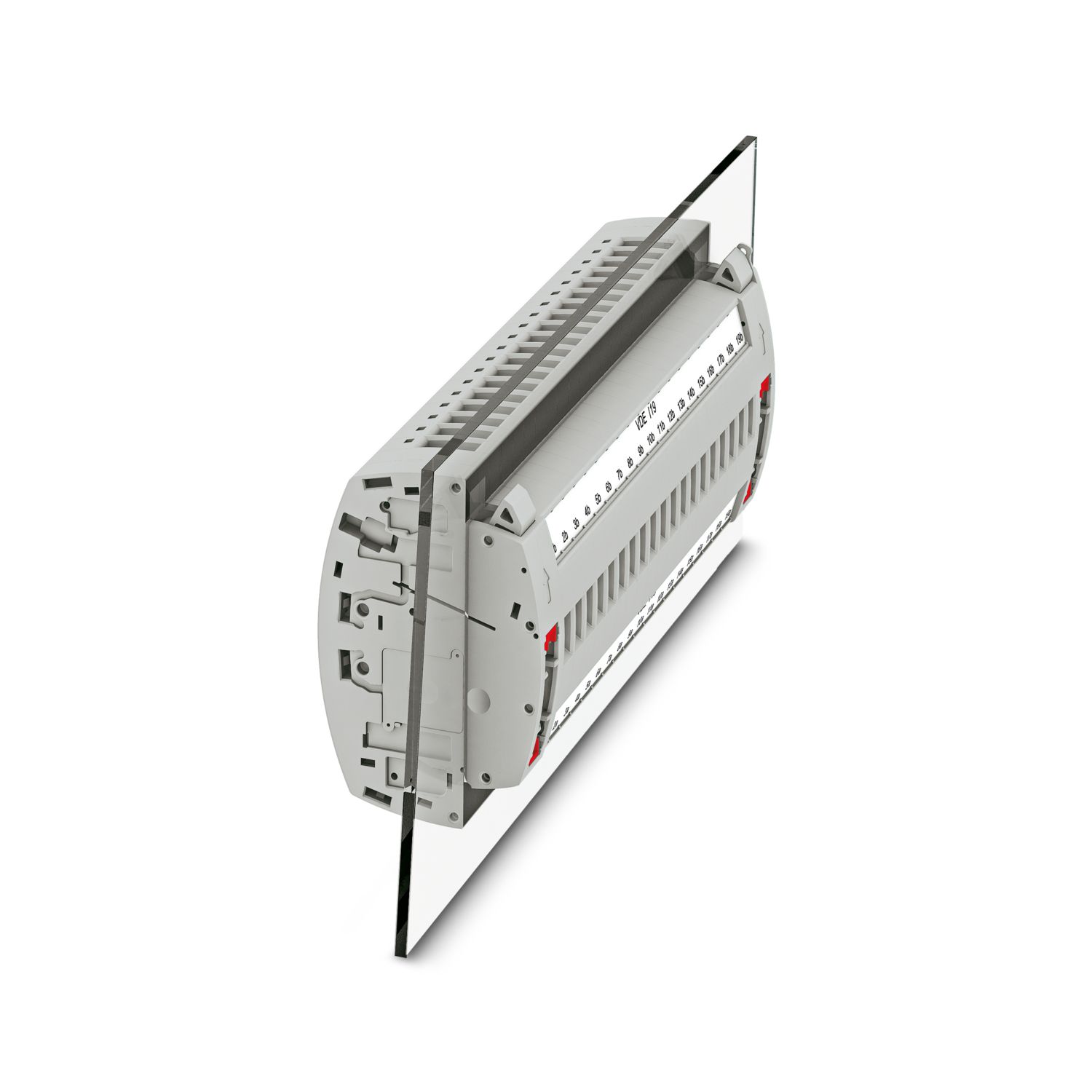

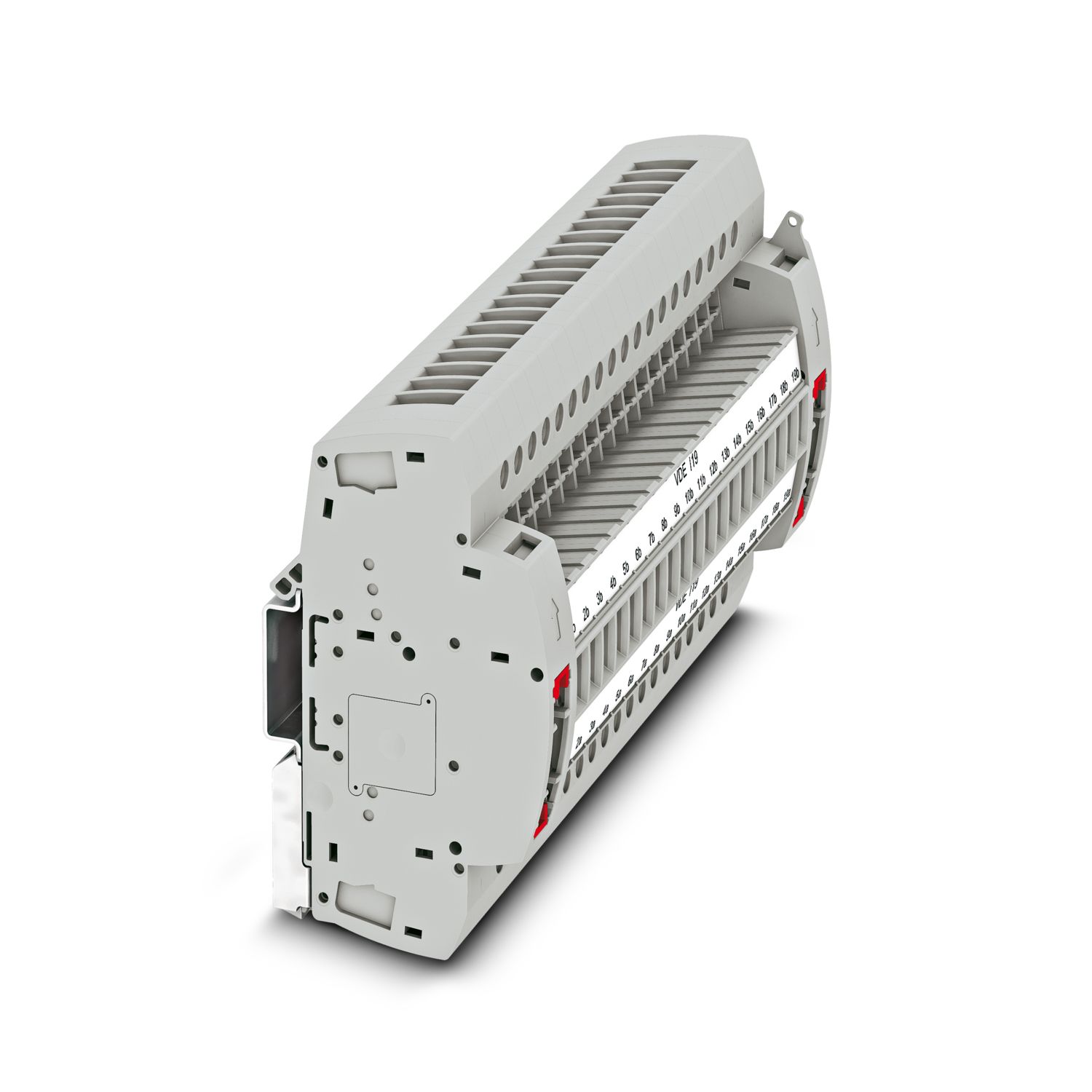

Testkontakt, Du hittar ett detaljerat kopplingschema under Nedladdningar Övrigt, VDE-kodad typ I19, märkspänning: 400 V, märkström: 24 A, Märkarea: 2,5 mm2, färg: grå
| Allmänt | Du hittar ett detaljerat kopplingschema under Nedladdningar Övrigt |
| Produkttyp | Mätpropp |
| Poltal | 19 |
| Delning | 8,2 mm |
| Antal rader | 1 |
| Potentialer | 19 |
| Isoleringsegenskaper | |
| Överspänningskategori | III |
| Dimensionerad stötspänning | 4 kV |
| Maximal förlusteffekt vid märkvillkor | 1,31 W |
| Teststötspänning | 5 kV |
| Märkarea | 6 mm² |
| Åtdragningsmoment testuttag | 0,5 |
| Anmärkning | Ledararean beror på kabelskon som används |
| Ledararea flexibel | 0,5 mm² ... 2,5 mm² |
| Ledararea flexibel [AWG] | 20 ... 14 (omräknat enligt IEC) |
| Märkström | 24 A |
| Belastningsström maximal | 24 A |
| Märkspänning | 400 V AC/DC |
| Märkarea | 2,5 mm² |
| Måttskiss |
|
| Bredd | 187,5 mm |
| Höjd | 86 mm |
| Delning | 8,2 mm |
| Färg | grå (RAL 7042) |
| Brännbarhetsklass enligt UL 94 | V0 |
| Isolationsgrupp | I |
| Isolationsmaterial | PA |
| Statisk isoleringsmaterialanvändning i kyla | -60 °C |
| Temperaturindex för isolieringsmaterial (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Relativt index för isoleringsmaterial (Elec., UL 746 B) | 130 °C |
| Brandskydd för spårbundna fordon (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Brandskydd för spårbundna fordon (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Brandskydd för spårbundna fordon (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Brandskydd för spårbundna fordon (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Värmeavgivning kalorimetrisk NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Ytor antändbarhet NFPA 130 (ASTM E 162) | godkänd |
| Specifik optisk rökgastäthet NFPA 130 (ASTM E 662) | godkänd |
| Rökgas giftighet NFPA 130 (SMP 800 C) | godkänd |
| Mekaniska data | |
| Öppen sidovägg | Nej |
| Omgivningsförhållanden | |
| Drifttemperatur | -60 °C ... 105 °C (Max. kortvarig drifttemperatur se RTI Elec.) |
| Omgivningstemperatur (lagring/transport) | -25 °C ... 60 °C (för kort tid, inte över 24 timmar, -60 °C till +70 °C) |
| Omgivningstemperatur (montering) | -5 °C ... 70 °C |
| Omgivningstemperatur (manövrering) | -5 °C ... 70 °C |
| Tillåten luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Monteringssätt | Anslutning i stiftlisten |
| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 31 A | |||
| Usegroup C | ||||
| 300 V | 31 A | |||
| Usegroup F | ||||
| 690 V | 31 A | |||
| Usegroup D | ||||
| 600 V | 5 A | |||
| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 31 A | |||
| Usegroup C | ||||
| 300 V | 31 A | |||
| Usegroup D | ||||
| 600 V | 5 A | |||
