VAL-MS 350 VF/FM
-
Mellanskydd typ 2
2856579
Mellanskydd bestående av baselement med FM-kontakt och skyddsplugg med seriekoppling av varistor och gasfyllt gnistgap, för montering på NS 35/7,5, märkspänning: 230 V AC, 1-kanalig
Produktdetaljer
| Allmänt | |
| Anmärkning | För användning i alla lågspänningssystem mellan L-N och L-PEN. Endast för användning i IT-system mellan L-PE, om lågspänningsanläggningens utrustning är ansluten till transformatorstationen. (gemensam jordning för HV-transformatorstation och LV-förbrukaranläggningens kropp. RE = RA enligt IEC 60364-4-442 / VDE 0100-442 bild 44D / exempel a) |
| Produkttyp | Mellanskydd |
| Produktfamilj | VALVETRAB MS |
| IEC provklass | II |
| T2 | |
| EN typ | T2 |
| Strömförsörjningssystem IEC | TN |
| TT | |
| IT | |
| Konstruktion | Modul för DIN-skena, uppbyggd i två delar |
| Poltal | 1 |
| Signalering överspänningsskydd defekt | optisk, fjärrindikeringskontakt |
| Isoleringsegenskaper | |
| Överspänningskategori | III |
| Nedsmutsningsgrad | 2 |
| Märkfrekvens fN | 50 Hz (60 Hz) |
| Indikering/fjärrindikering | |
| Benämning anslutning | Defektfjärrindikeringskontakt |
| Kopplingsfunktion | Växlande kontakt |
| Driftspänning | 5 V AC ... 250 V AC |
| 30 V DC | |
| Driftström | 5 mA AC ... 1 A AC |
| 1 A DC | |
| Anslutningstyp | Skruvanslutning |
| Skruvgänga | M5 |
| Åtdragningsmoment | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Avisoleringslängd | 16 mm |
| Ledararea flexibel | 1,5 mm² ... 25 mm² |
| Ledararea styv | 1,5 mm² ... 35 mm² |
| Ledarare AWG | 15 ... 2 |
| Anslutningstyp | Gaffelkabelsko |
| Ledararea flexibel | 1,5 mm² ... 16 mm² |
| Defektfjärrindikeringskontakt | |
| Anslutningstyp | Jack-/skruvanslutning över COMBICON |
| Skruvgänga | M2 |
| Åtdragningsmoment | 0,25 Nm |
| Avisoleringslängd | 7 mm |
| Ledararea flexibel | 0,14 mm² ... 1,5 mm² |
| Ledararea styv | 0,14 mm² ... 1,5 mm² |
| Ledarare AWG | 28 ... 16 |
| Måttskiss |
|
| Bredd | 17,6 mm |
| Höjd | 96,8 mm |
| Djup | 65,7 mm (inkl. bärskena 7,5 mm) |
| Delningsenhet | 1 MOD |
| Färg | svart (RAL 9005) |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Materialets CTI-värde | 600 |
| Isolationsmaterial | PA 6.6/PBT |
| Materialgrupp | I |
| Kåpans material | PA 6.6 |
| PBT |
| Skyddsvägar | L-N |
| L-PE | |
| L-PEN | |
| Kraftriktning | 1L-N/PE |
| Märkspänning UN | 240/415 V AC (TN) |
| 240/415 V AC (TT) | |
| 230 V AC (IT) | |
| Märkfrekvens fN | 50 Hz (60 Hz) |
| Maximal kontinuerlig spänning UC | 350 V AC |
| Nominell belastningsström IL | 80 A |
| Skyddsledarström IPE | ≤ 5 µA |
| Standby-effektförbrukning PC | ≤ 2 mVA |
| Nominell avledningsström In (8/20) µs | 10 kA |
| Maximal avledarström Imax (8/20) µs | 20 kA |
| Kortslutningshållfasthet ISCCR | 25 kA |
| Skyddsnivå Up | ≤ 1,5 kV |
| Restspänning Ures | ≤ 1,2 kV (vid In) |
| ≤ 1,2 kV (vid 10 kA) | |
| ≤ 1,1 kV (vid 5 kA) | |
| Tillslagsstötspänning vid 6 kV (1,2/50) µs | ≤ 1,5 kV |
| TOV-förhållande vid UT | 415 V AC (5 s / withstand-läge) |
| 440 V AC (120 min / withstand-läge) | |
| Tillslagstid tA | ≤ 100 ns |
| Maximal försäkring vid anslutning med V-genomföringskabel | 80 A (gG) |
| Maximal försäkring vid anslutning med förgreningskabel | 125 A (gG) |
| Ytterligare tekniska data | |
| Blixtprovström (10/350) µs, laddning | 0,25 As |
| Blixtprovström (10/350) µs, specifik energi | 62,5 J/Ω |
| Blixtprovström (10/350) µs, toppvärde Iimp | 500 A |
| Omgivningsförhållanden | |
| Skyddsklass | IP20 (endast vid användning av alla plintar) |
| Drifttemperatur | -40 °C ... 80 °C |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 80 °C |
| Höjdläge | ≤ 2000 m (m.ö.h.) |
| Tillåten relativ luftfuktighet (drift) | 5 % ... 95 % |
| Stöt (drift) | 25g (Halvsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (drift) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| UL-specifikationer | |
| Maximal permanent spänning MCOV (L-N) | 350 V AC |
| Märkavledningsström In (L-N) | 10 kA |
| Skyddsvägar | L-N |
| Märkspänning | 240 V AC |
| Energifördelningssystem | Single phase |
| Märkfrekvens | 50/60 Hz |
| Uppmätt begränsningsspänning MLV (L-N) | 2420 V |
| SPD-typ | 4CA |
| UL indikering/fjärrindikering | |
| Driftspänning | 125 V AC |
| Driftström AC | 1 A AC |
| UL-anslutningsdata | |
| Åtdragningsmoment | 30 lbf-in. |
| Ledarare AWG | 14 ... 2 |
| Standarder/föreskrifter | IEC 61643-11 |
| Anmärkning | 2011 |
| Standarder/föreskrifter | EN 61643-11 |
| Anmärkning | 2012 |
| Monteringssätt | DIN-skena: 35 mm |
Fördelar
Kvalitet som bevisats miljoner gånger om i tillämpningar av det mest skiftande slag

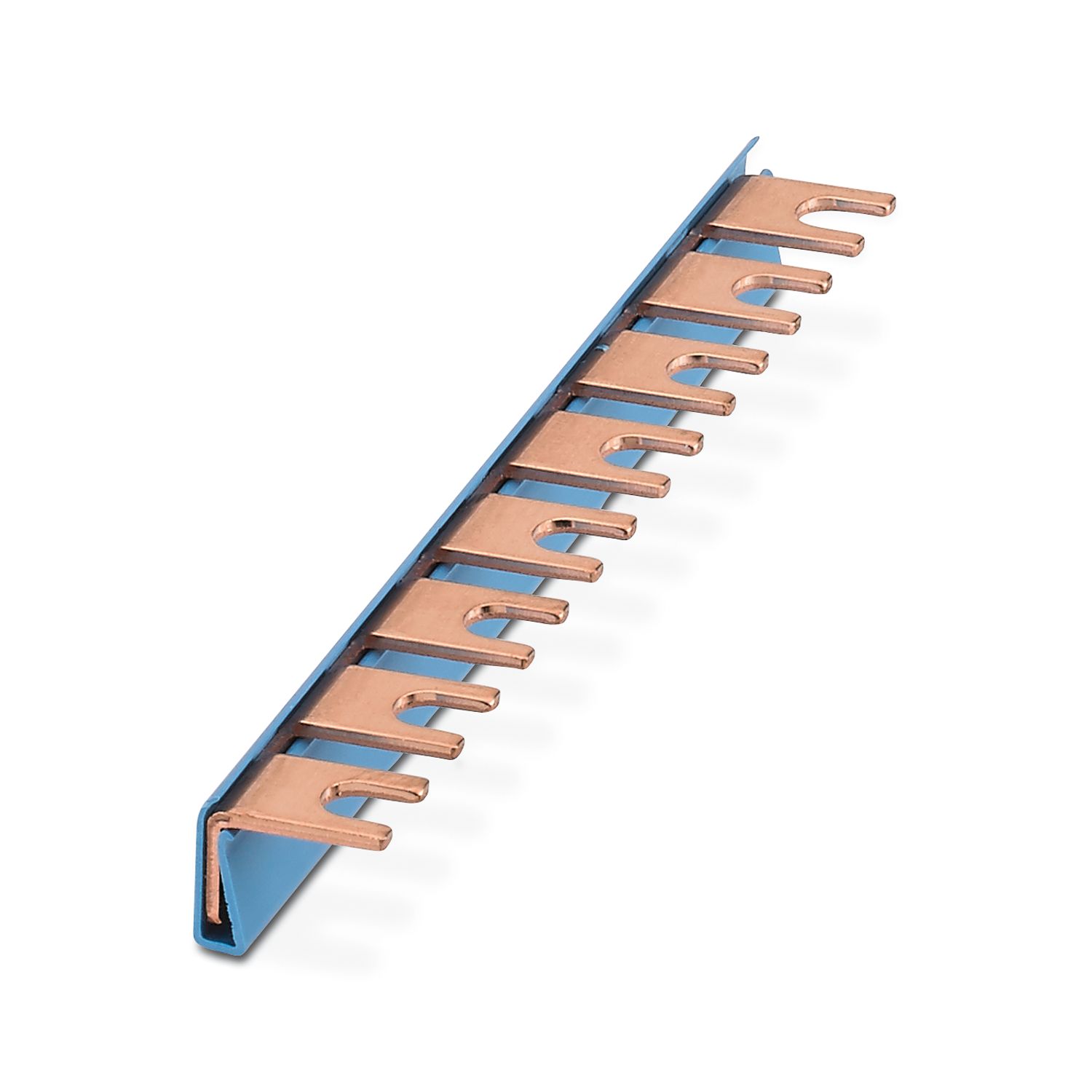

Snabb installation med byglar tack vare byggbredd på 1 delningsenhet (industristandard)
Enkel testning och isoleringsmätning tack vare jackbara skyddsmoduler
Lämpad för användning i isolationsövervakade system tack vare läckströmsfri kombination av varistor och gasurladdningsrör
Kan användas i applikationer med ökad isolationshållfasthet, t.ex. järnvägsteknik
