ZFK 4-TG BU
-

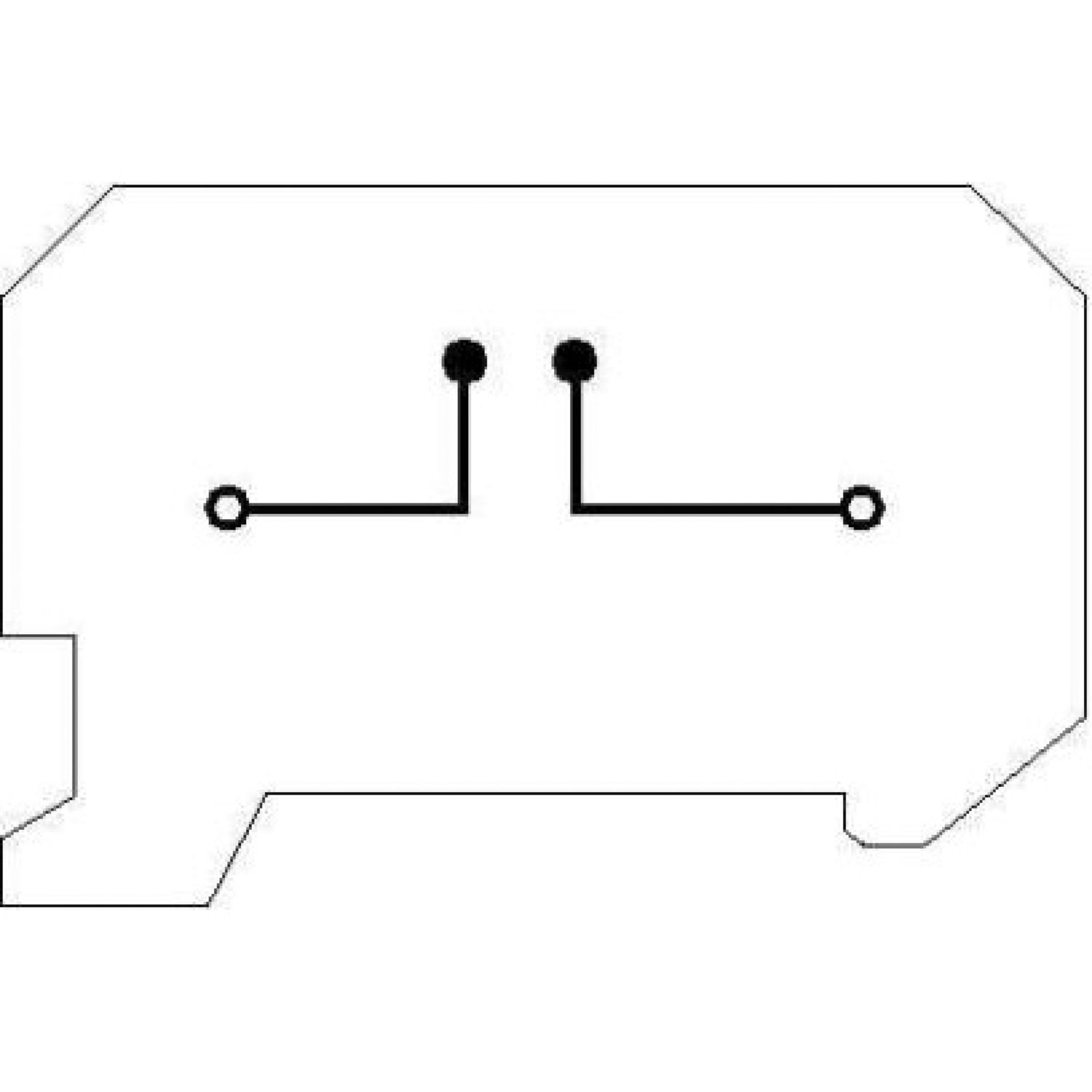

Frånskiljbar plint
3024326
Frånskiljbar plint, Ström och spänning bestäms av den insatta kontakten., märkspänning: 400 V, märkström: 16 A, 1. Plan, anslutningstyp: Fjäderkraftanslutning, diameter: 0,5 mm2 - 6 mm2, montering: NS 35/7,5, NS 35/15, färg: blå
Produktdetaljer
Allmänt | Ström och spänning bestäms av den insatta kontakten. |
Produkttyp | Frånskiljbar plint |
Antal anslutningar | 2 |
Antal rader | 1 |
Isoleringsegenskaper | |
Överspänningskategori | III |
Nedsmutsningsgrad | 3 |
Dimensionerad stötspänning | 6 kV |
Antal anslutningar per plan | 2 |
1. Plan | |
Avisoleringslängd | 12 mm |
Anslutning enligt norm | IEC / EN |
Ledararea styv | 0,5 mm² ... 6 mm² |
Ledararea AWG | 20 ... 10 (omräknat enligt IEC) |
Ledararea flexibel | 0,5 mm² ... 4 mm² |
Ledararea flexibel [AWG] | 20 ... 12 (omräknat enligt IEC) |
Ledararea flexibel (trådändhylsa utan plasthylsa) | 0,25 mm² ... 4 mm² |
Ledararea flexibel (trådändhylsa med plasthylsa) | 0,25 mm² ... 4 mm² |
2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa | 0,5 mm² ... 1 mm² |
Märkström | 16 A (Den inbyggda komponentens märkström gäller.) |
Belastningsström maximal | 16 A (vid 6 mm² ledararea) |
Märkspänning | 400 V (Spänningen bestäms av den insatta komponenten.) |
Bredd | 6,2 mm |
Ändbrickans bredd | 2 mm |
Färg | blå |
Brännbarhetsklass enligt UL 94 | V0 |
Isolationsgrupp | I |
Isolationsmaterial | PA |
Statisk isoleringsmaterialanvändning i kyla | -60 °C |
Temperaturindex för isolieringsmaterial (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
Relativt index för isoleringsmaterial (Elec., UL 746 B) | 130 °C |
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22 | HL 1 - HL 3 |
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23 | HL 1 - HL 3 |
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24 | HL 1 - HL 3 |
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Värmeavgivning kalorimetrisk NFPA 130 (ASTM E 1354) | 28 MJ/kg |
Ytor antändbarhet NFPA 130 (ASTM E 162) | godkänd |
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662) | godkänd |
Rökgas giftighet NFPA 130 (SMP 800 C) | godkänd |
Mekaniska data | |
Öppen sidovägg | Ja |
Anslutning enligt norm | IEC / EN |
Monteringssätt | NS 35/7,5 |
NS 35/15 |
Artikelnr | 3024326 |
Antal/förp. | 50 Styck |
Minsta beställningsantal | 1 Styck |
Försäljningskod | BE2132 |
Produktnyckel | BE2132 |
GTIN | 4017918106805 |
Vikt per styck (inklusive förpackning) | 11,7 g |
Vikt per styck (exklusive förpackning) | 11,7 g |
Tullnummer | 85369010 |
Ursprungsland | PL |
EU RoHS | |
Uppfyller kraven enligt RoHS-direktivet | Ja (Inga undantagsregler) |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-E
Inga farliga ämnen över gränsvärdena
|
EU REACH SVHC | |
Hänvisning till möjliga ämnen i REACH (CAS-nummer) | Inget ämne med en viktandel på mer än 0,1 % |
