CHARX SGBC-DC125-5,0MCS00P - DC-laddkabel - 1681725

Anmärkning

Allmänt	Laddkabelns utseende och glans kan variera.

Artikelegenskaper

Produkttyp	DC-laddkabel
Produktfamilj	CHARX connect standard
Användning	till laddning av elfordon (EV) med likström (DC)
	för installation i elektromobila laddstationer (EVSE)
utförande	DC-laddledning
	med laddhandtag och öppen kabelända
Utförande	med skyddskåpa
	med analog temperaturgivare
Monterad logotyp	PHOENIX CONTACT-logotyp
Laddningsstandard	GB/T
Laddningsläge	Mode 4

Elektriska egenskaper

Information om anslutningsmetod	Crimpanslutning, kan inte frånskiljas
Kodning	1000 Ω (mellan PE och CC1 / PE och CC2)
Typ av laddningsström	DC
Laddningseffekt	125 kW
Laddström	125 A DC

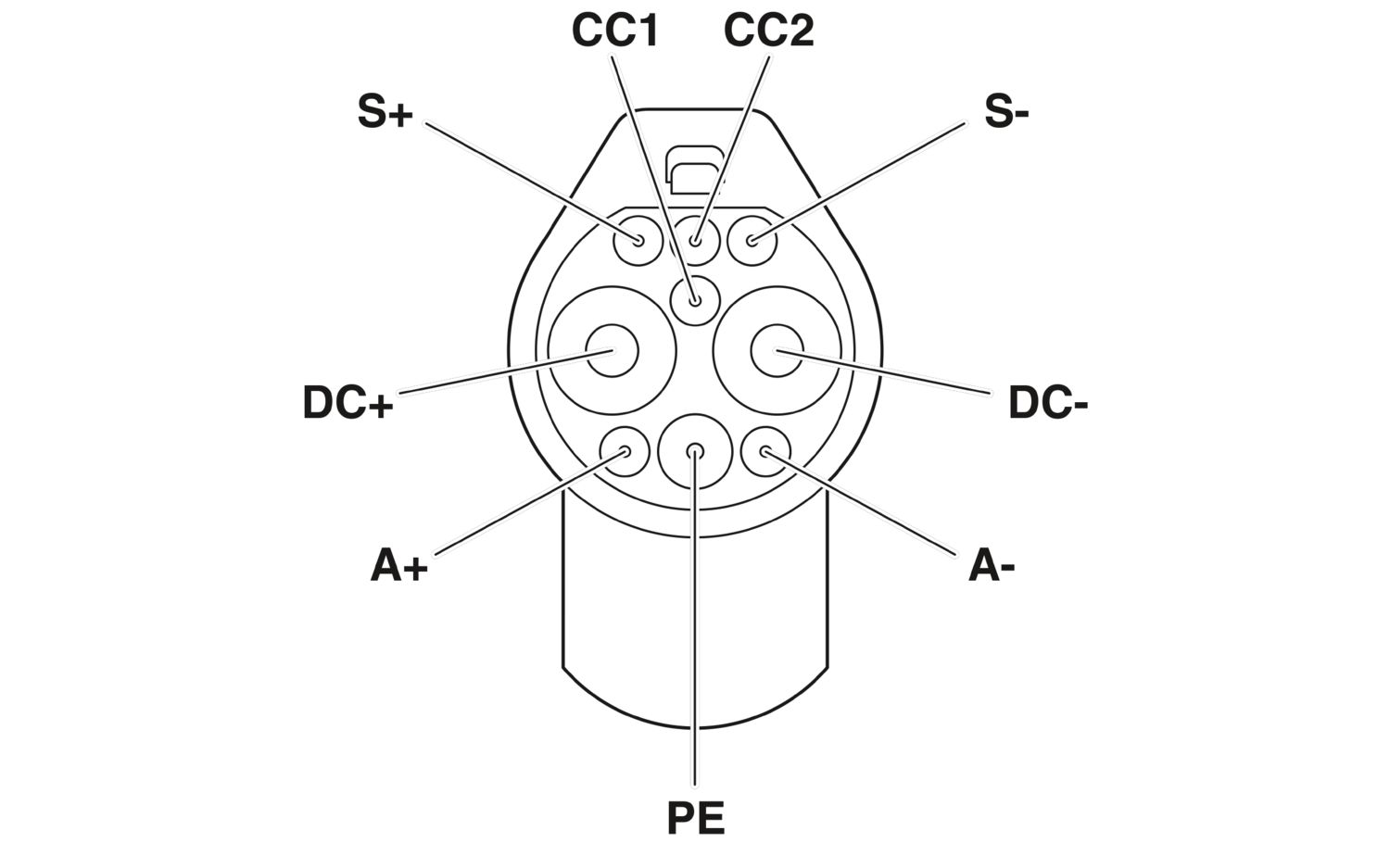

Kraftkontakt
Antal	3 (PE, DC+, DC-)
Märkspänning	1000 V DC
Märkström	125 A
Signalkontakt
Antal	6 (S+, S-, A+, A-, CC1, CC2)
Märkspänning	30 V
Märkström	20 A ((A+, A-))

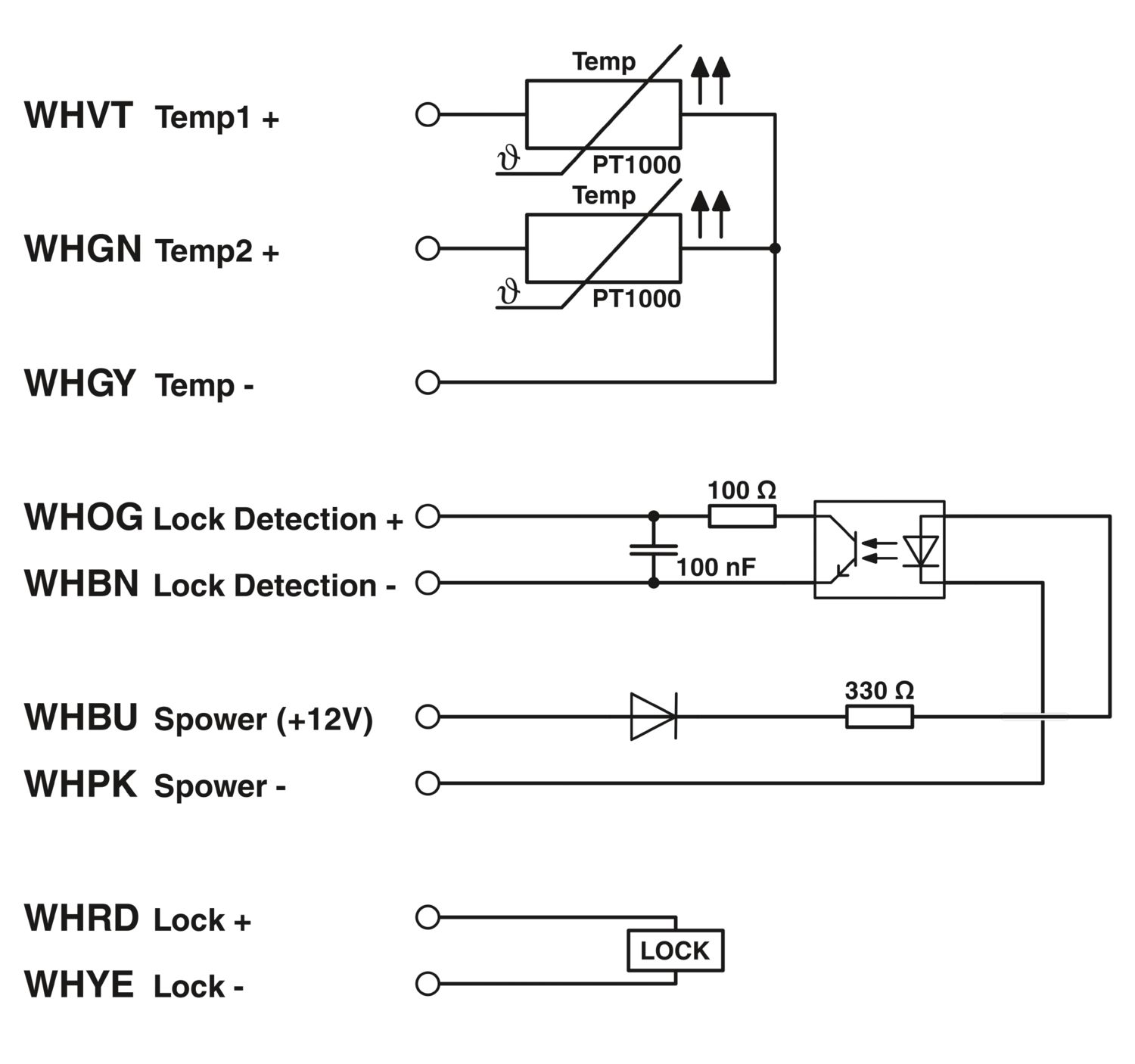

Temperaturgivare (Pt 1000)
Givartyp	Pt 1000
Normer/föreskrifter	DIN EN 60751
Montageställe	Givare vid DC-kontakterna
Frånkopplingstemperatur	90 °C ±1 K (motsvarar ett Pt 1000-värde på 1346,5 Ω)
Långtidsstabilitet	0,06 % (efter 1000 timmar vid 130 °C)
Rekommenderad mätström	1 mA (1 V vid 0 °C)
Koefficient	3850 ppm/K
Omgivningstemperatur	-50 °C ... 130 °C (Drift)

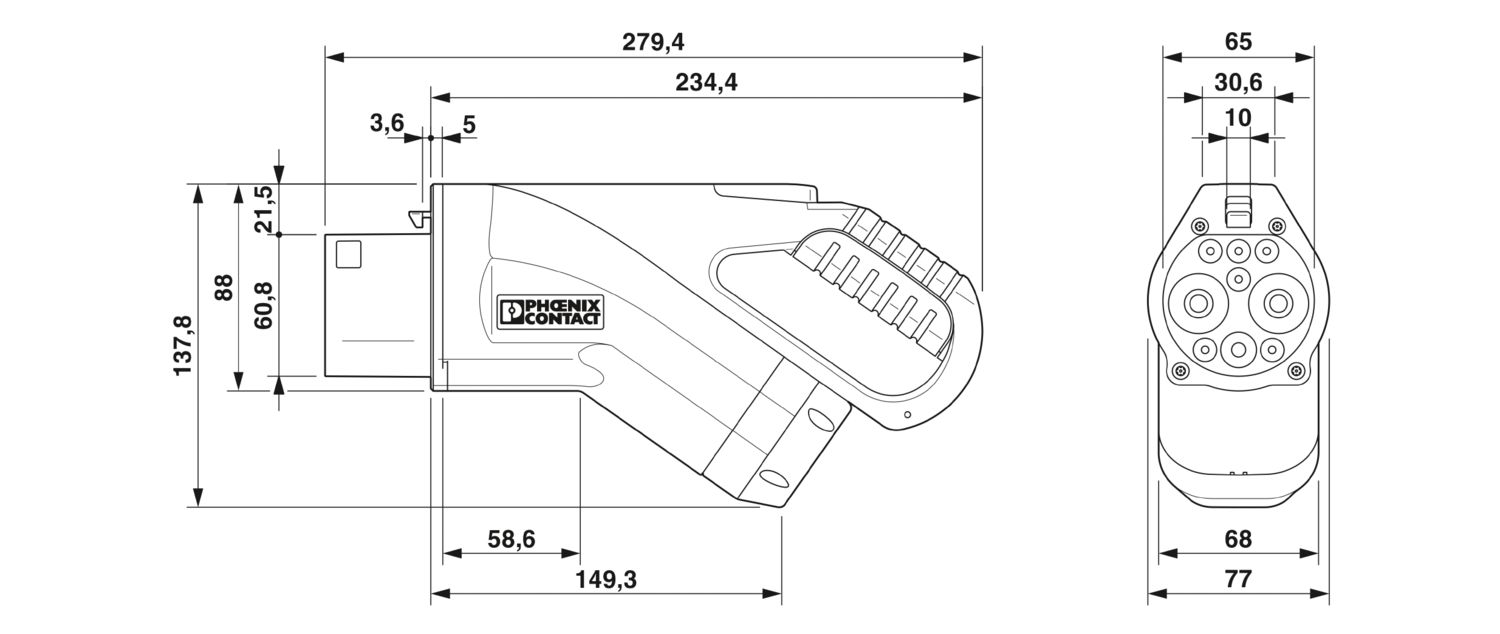

Mått

Kabel/ledare

Kabellängd	5 m
Kabelstandarder/-bestämmelser	GB/T 33594-2017
Kabelcertifieringar	CQC1105-2015
Ledartyp	Klass 5/6
Kabeltyp	rak
Separat ledningsände	Separat avmantlingslängd
	Trådändhylsor
Yttermantel, material	TPU

Mekaniska egenskaper

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Kapslingsklass (Laddhandtag)	IP55 (Jackbar, i driftfärdigt och jackbart tillstånd kan skyddsklassen endast säkerhetsställas när båda jackbara elementen är orginalprodukter från Phoenix Contact eller andra normenliga produkter)
Kapslingsklass (Skyddslock)	IP54
Drifttemperatur	-30 °C ... 50 °C
Omgivningstemperatur (lagring/transport)	-40 °C ... 80 °C
Höjdläge	5000 m (över havet)

Standarder och bestämmelser

Artikelnr	1681725
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	XWBAAG
Produktnyckel	XWBAAG
GTIN	4067923236448
Vikt per styck (inklusive förpackning)	16 560 g
Vikt per styck (exklusive förpackning)	9 434 g
Tullnummer	85444290
Ursprungsland	CN

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja
undantagsregler i den mån de är kända	7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-10 En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %

CHARX SGBC-DC125-5,0MCS00P - DC-laddkabel

1681725

Standarder
Normer/föreskrifter	GB/T 20234.1-2015, GB/T 20234.3-2015
