EM SWD-ADAPTER
-
Adaptrar
2902776

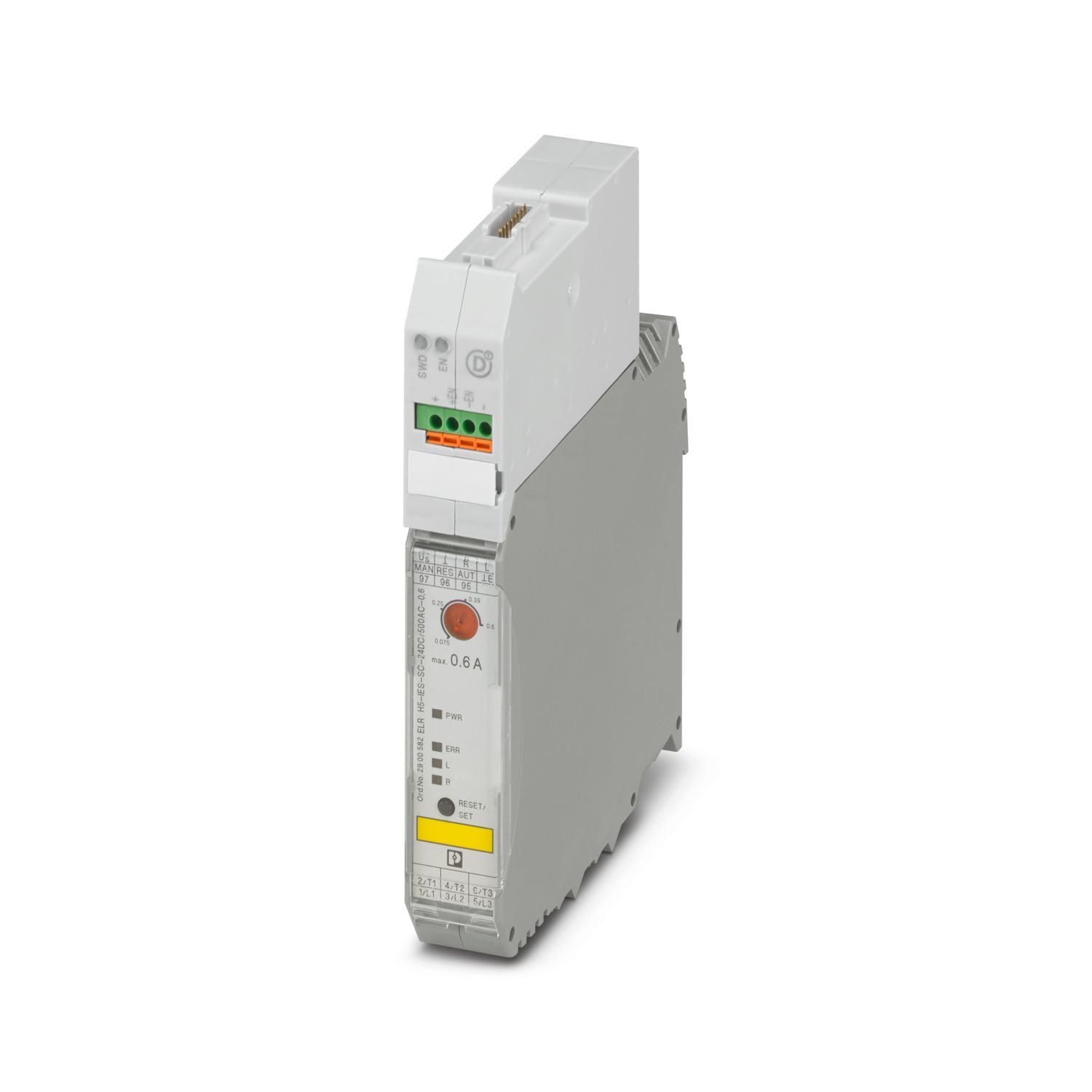

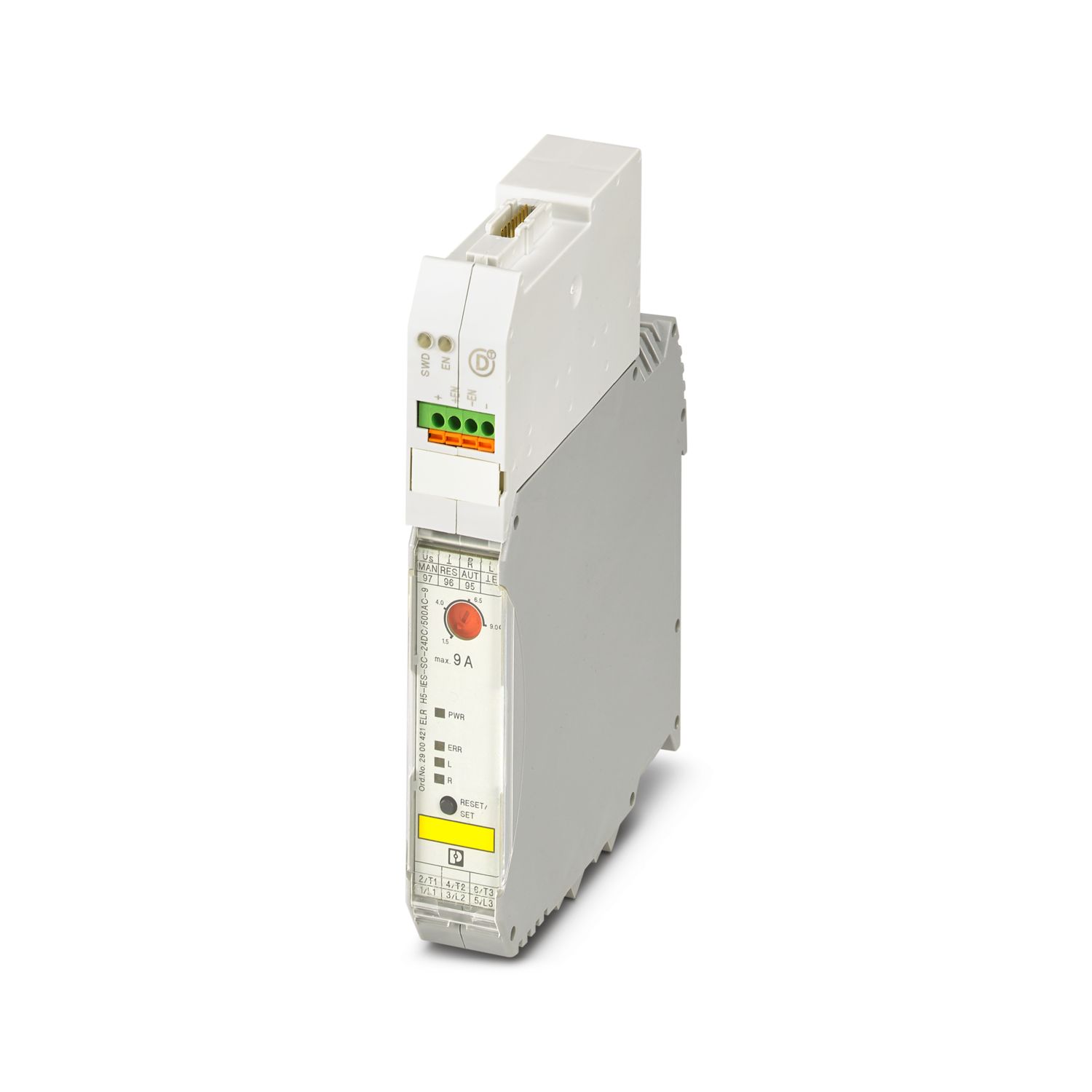

SmartWire-DT™-adapter för CONTACTRON hybrid-kontaktor, med "Enabel"-ingång för säker avstängning upp till PLe/ SIL 3.
Den här produkten behöver ytterligare produkter för att fungera.
Nödvändiga tillbehör
Kostnadsfri nedladdning tillgänglig.
Nedladdningar
Produktdetaljer
| Produkttyp | Adapter |
| Användning | Koppling till SmartWire-DT™ |
| Driftsätt | 100 % ED |
| Isoleringsegenskaper | |
| Överspänningskategori | III |
| Nedsmutsningsgrad | 2 |
| Benämning ingång | Enable-ingång |
| Nominell aktiveringsspänning UC | 24 V DC |
| Kopplingsnivå "High" | > 19,2 V DC |
| Kopplingsnivå "Low" | < 9,6 V DC |
| Kopplingsnivå | beroende på brytare |
| Nominell aktiveringsström IC | 5 mA |
| Enable-ingång | |
| Anslutningstyp | Push-in-anslutning |
| Avisoleringslängd | 10 mm |
| Antal anslutningar | 1 |
| Poltal | 4 |
| Ledararea styv | 0,14 mm² ... 1 mm² |
| Ledararea flexibel | 0,14 mm² ... 1 mm² |
| Ledarare AWG | 26 ... 18 |
| SmartWire™-DT | |
| Anslutningstyp | Stiftlist |
| Antal anslutningar | 1 |
| Poltal | 8 |
| Anmärkning | för SmartWire-DT ingång SWD4-8SF2-5 PXC |
| Data: SmartWire™-DT | |
| Datahastighet | 125 kBd / 250 kBd |
| Anslutningstyp | Hankontakt, 8-polig |
| Strömförbrukning IAUX | 120 mA |
| Strömförbrukning IPOW | 25 mA |

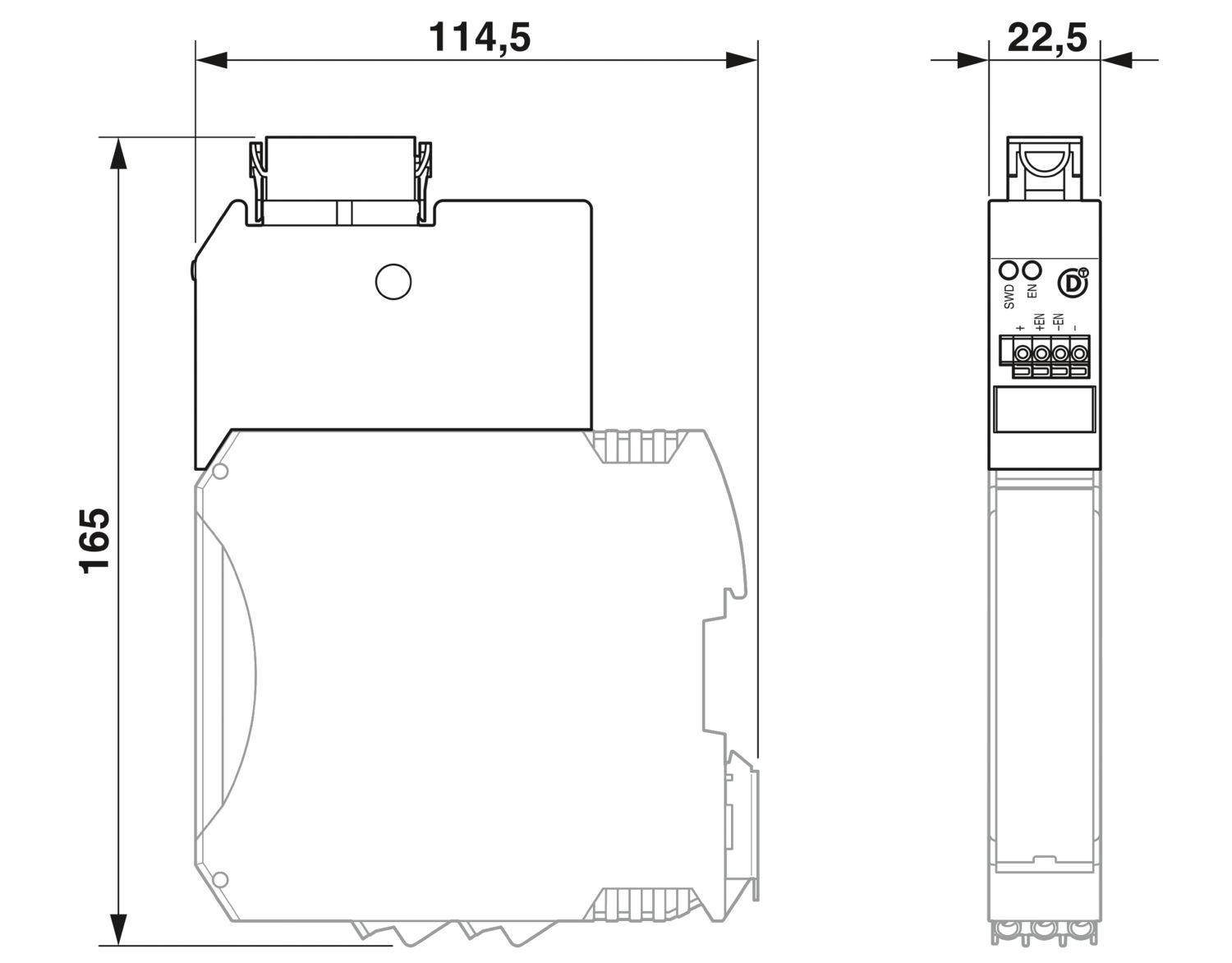

| Måttskiss |
|
| Bredd | 22,5 mm |
| Höjd | 165 mm |
| Djup | 114,5 mm |
| Färg | grön (RAL 6021) |
| Kåpans material | PBT |
| Omgivningsförhållanden | |
| Kapslingsklass | IP20 |
| Drifttemperatur | -25 °C ... 55 °C |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 80 °C |
| Normer/föreskrifter | IEC 60947-1 |
| EN 60947-1 |

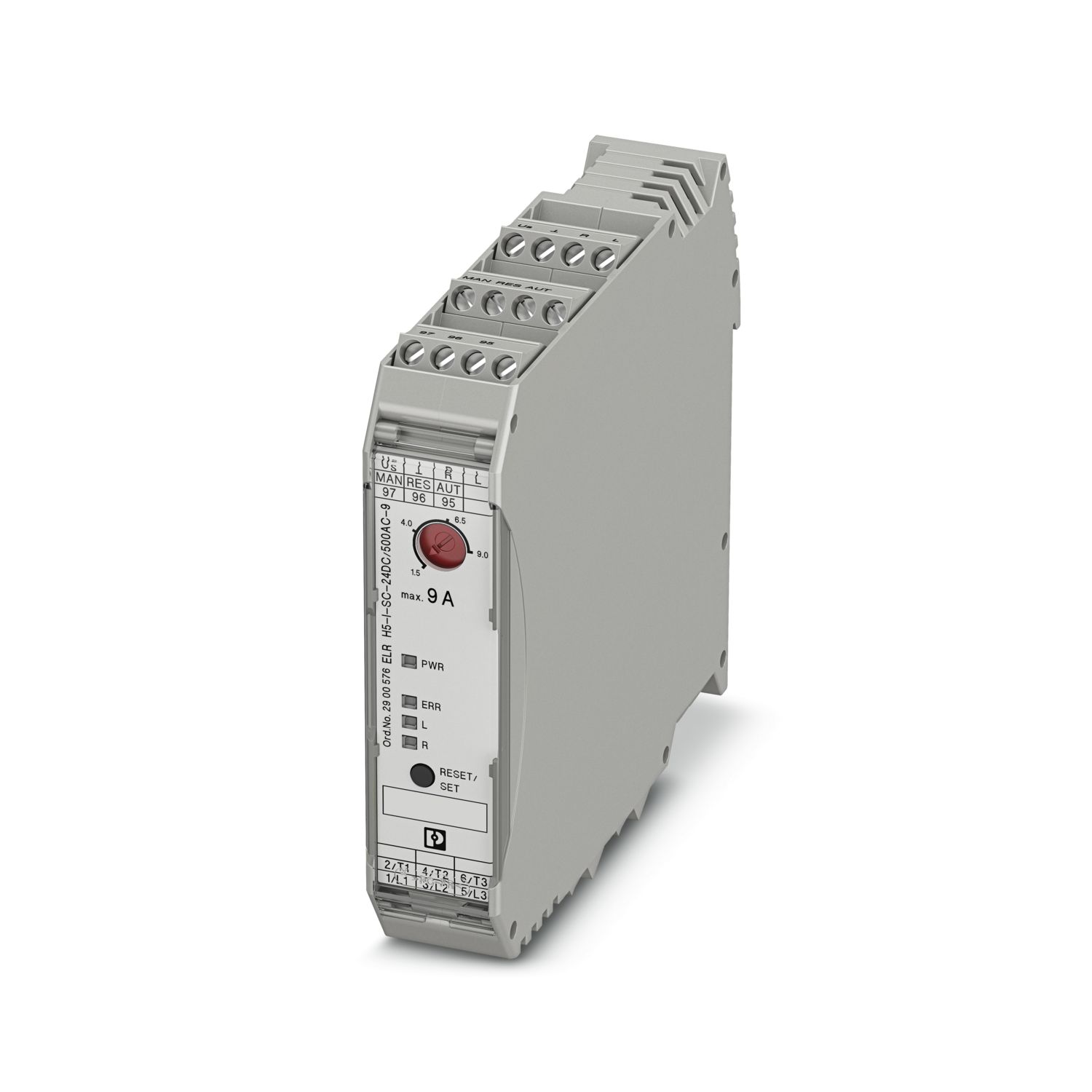

| Montageanvisning | på CONTACTRON hybridkontaktorer |
| Montageriktning | valfri |
