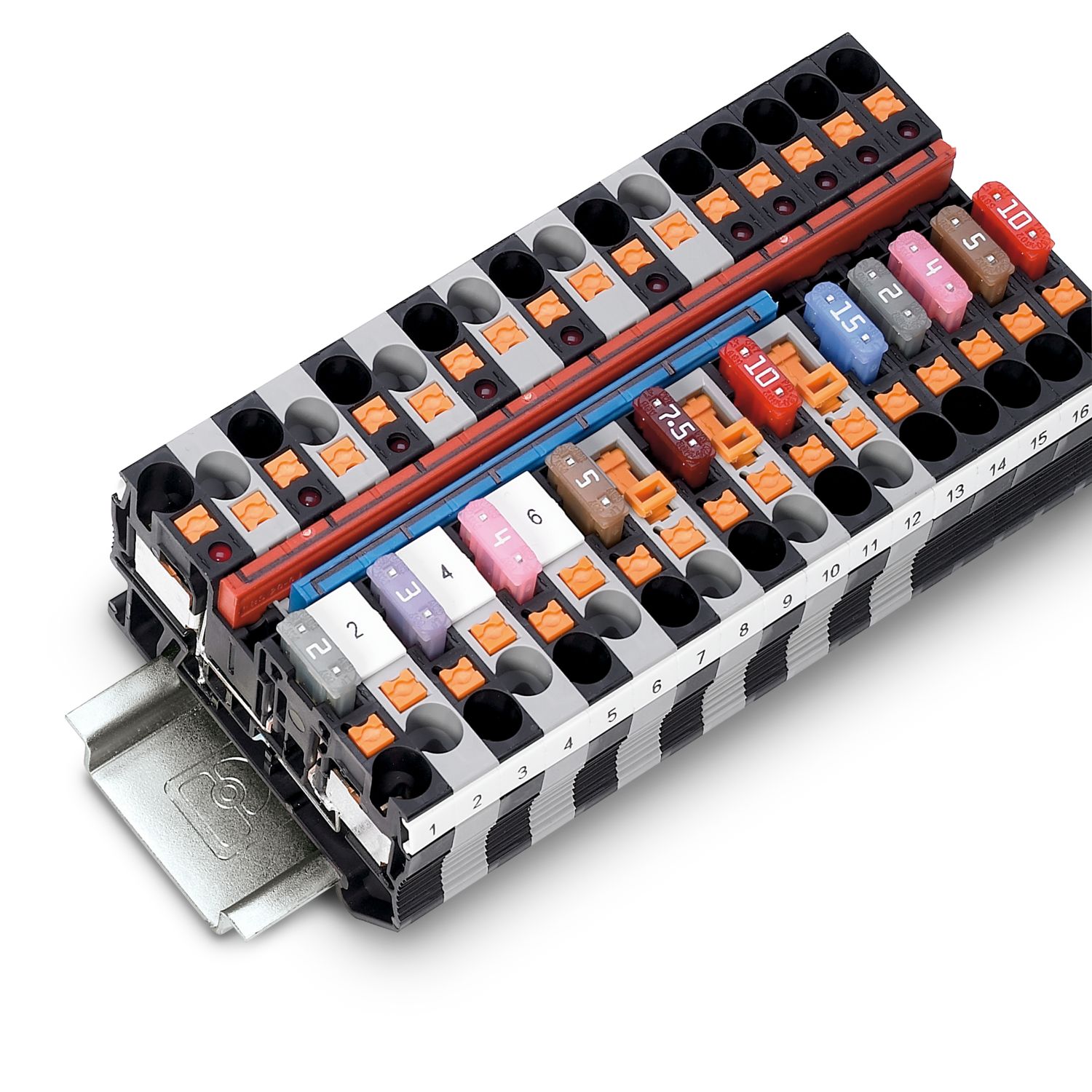

PT 4-FSI/F - Złączka bezpiecznikowa

3208943

Złączka bezpiecznikowa, rodzaj zabezp.: Płaski, typ bezpiecznika: ISO 8820-3 typ F (miniatura), napięcie znamionowe: 400 V, prąd znamionowy: 10 A, rodzaj przyłącza: zaciski Push-in, Przekrój znamionowy: 4 mm², przekrój: 0,2 mm²- 6 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: czarny

Szczegóły produktu

Dane techniczne

Właściwości produktu

Typ produktu	Złącze bezpiecznikowe
Ilość przyłączy	2
Liczba rzędów	1
Potencjały	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Parametry elektryczne

Rodzaj zabezp.	Płaski
Znamionowe napięcie udarowe	6 kV
Maksymalna utrata mocy w warunkach znamionowych	1,02 W
Bezpiecznik	ISO 8820-3 typ F (miniatura)
Prąd maks. przy ustawieniu pojedynczo	15 A

Dane przyłączeniowe

Liczba przyłączy na poziom	2
Przekrój znamionowy	4 mm²
Długość odizolowania	10 mm ... 12 mm
sonda wzorcowa	A4
Przekrój przewodu sztywnego	0,2 mm² ... 6 mm²
przekrój przewodu AWG	24 ... 10 (przeliczone według IEC)
Przekrój przewodu, linka	0,2 mm² ... 6 mm²
Przekrój przewodu linki [AWG]	24 ... 10 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,25 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,25 mm² ... 4 mm²
2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego	0,5 mm² ... 1 mm²
Prąd znamionowy	10 A (Prąd jest wyznaczany przez zastosowanie odpowiedniego bezpiecznika.)
Maksymalny prąd obciążenia	15 A (przy przekroju przewodu 6 mm², drut)
Napięcie znamionowe	400 V (Napięcie jest wyznaczane przez zastosowanie odpowiedniego bezpiecznika.)
Przekrój znamionowy	4 mm²
Przekroje przewodów bezpośrednio wtykanych
Przekrój przewodu sztywnego	0,5 mm² ... 6 mm²
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,5 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,5 mm² ... 2,5 mm²

Wymiary

Szerokość	6,2 mm
Szer. pokrywy	2,2 mm
Wysokość	56 mm
Głębokość	35,3 mm
Głębokość na NS 35/7,5	36,5 mm
Głębokość na NS 35/15	44 mm

Dane materiału

Kolor	czarny (RAL 9005)
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Parametry mechaniczne

Dane mechaniczne
Otw. ściana bocz.	tak

Warunki środowiskowe i żywotność

Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Zakres	Badanie trwałości, kategoria 1, klasa B, na nadwoziu pojazdu
Częstotliwość	f₁ = 5 Hz do f₂ = 150 Hz
Poziom ASD	1,857 (m/s²)²/Hz
Przyspieszenie	0,8g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Rodzaj udaru	Półsinusioda
Przyspieszenie	5g
Czas trwania udaru	30 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 110 °C (Zakres temperatur roboczych, w tym nagrzewanie własne, maks. krótkotrwała temperatura robocza - patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Montaż

Sposób montażu	NS 35/7,5
	NS 35/15

Dane handlowe

Numer artykułu	3208943
Jednostka opakowania	50 Szt.
Minimalne zamówienie	50 Szt.
Klucz sprzedaży	BE2236
Klucz produktu	BE2236
Strona katalogu	Strona 102 (C-1-2019)
GTIN	4046356498777
Waga jednej sztuki (z opakowaniem)	8,311 g
Waga jednej sztuki (bez opakowania)	7,744 g
Numer taryfy celnej	85369010
Kraj pochodzenia	PL

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
	150 V	15 A	24 - 10
Usegroup C
	150 V	15 A	24 - 10

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Złącza typu push in oprócz cech systemowych systemu CLIPLINE complete charakteryzują się łatwym okablowaniem przewodów z końcówką rurkową lub przewodów sztywnych bez użycia narzędzi

Oprócz możliwości kontroli w podwójnym szybie funkcyjnym na wszystkich złączach dostępny jest dodatkowy odczep kontrolny

Kompaktowa budowa i połączenie czołowe umożliwiają okablowanie na minimalnej przestrzeni

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
