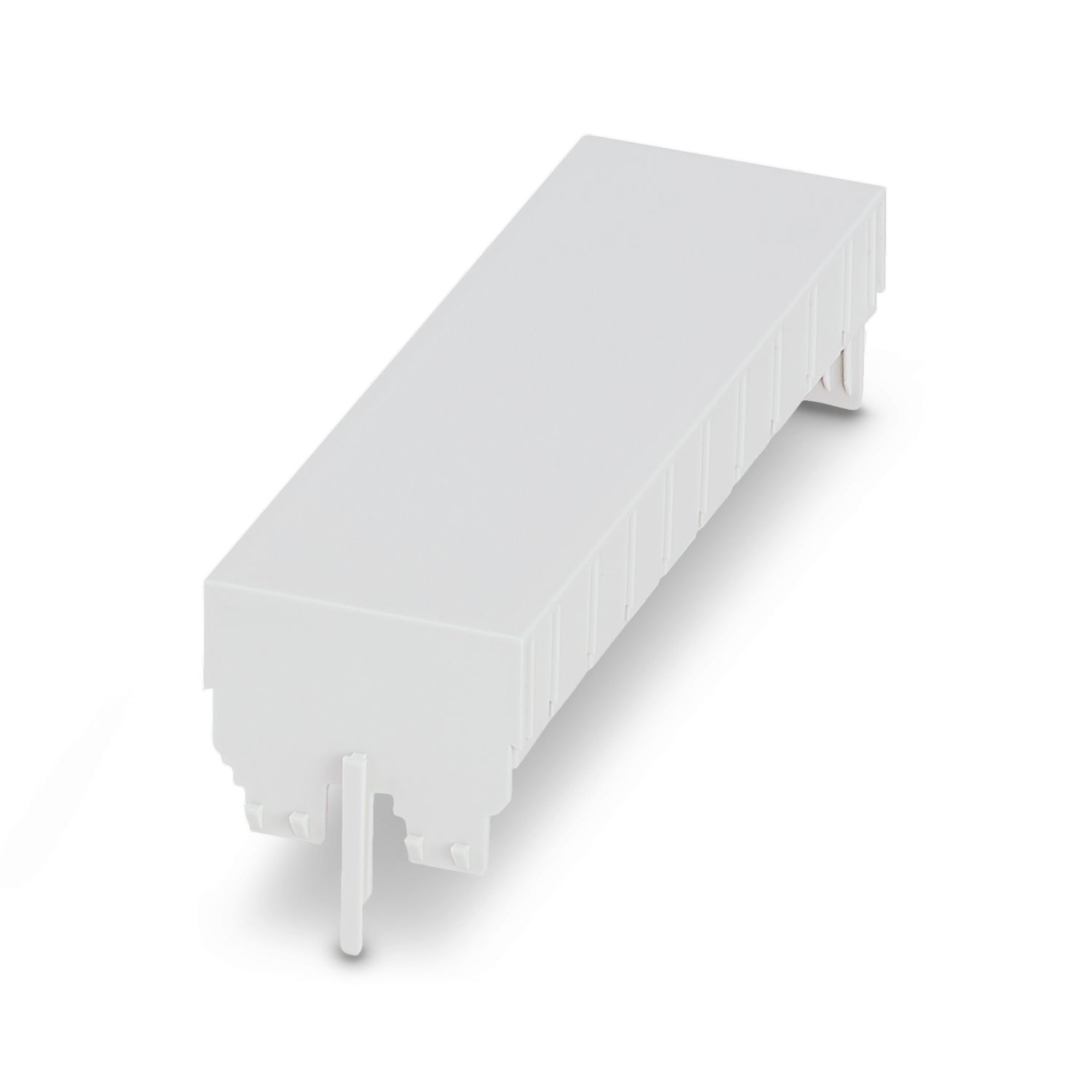

ME-IO 37,6 C 10U 7035 - 하우징 커버 - 2202665

조립 참고 사항	다운로드 영역에서 적용 시 유의사항을 확인하십시오.

제품 타입	하우징 상단부
하우징 타입	DIN 레일 하우징
하우징 시리즈	ME-IO
통풍구 있음	아니오

폭	37.89 mm
높이	109.8 mm
깊이	26 mm

색상 (하우징)	밝은 회색 (RAL 7035)
UL 94에 따른 난연성등급	V0
IEC 60112에 따른 CTI	600
하우징 소재	PA
표면 특성	처리되지 않음

진동 테스트
사양	IEC 60068-2-6:2007-12
주파수	10 - 150 - 10 Hz
스윕 속도	1 옥타브/분
진폭	0.15 mm (10 Hz ... 58.1 Hz)
가속화	2g (58.1 Hz ... 150 Hz)
축당 테스트 기간	2.5 h
테스트 방향	X-, Y- 및 Z-축
글로(glow) 와이어 테스트
사양	IEC 60695-2-11:2014-02
온도	850 °C
노출 시간	30 s
열 안정성 / ball thrust 테스트
사양	IEC 60695-10-2:2014-02
온도	125 °C
테스트 기간	1 h
힘	20 N
기계적 강도 / 회전통
사양	IEC 60068-2-31:2008-05
낙하 높이	50 cm
주파수	50
충격
사양	IEC 60068-2-27:2008-02
펄스 모양	준-사인파
가속화	15g
충격 기간	11 ms
방향당 충격 횟수	3
테스트 방향	X-, Y- 및 Z-축(포지티브 및 네거티브)
페인트 또는 니스 코팅을 방해하는 물질 테스트
사양	VDMA 24364:2018-05
보호 등급(IP 코드)
사양	IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08
주변 조건
획득할 최대 IP 코드	IP20
주변 온도(작동)	-40 °C ... 105 °C (전력 손실에 따라 다름)
주변 온도(보관/운송)	-40 °C ... 55 °C
주변 온도 (조립)	-5 °C ... 100 °C
상대 습도 (보관/운송)	80 %

포장 타입	카드보드에 포장됨
외부 포장 타입	종이 박스

항목 번호	2202665
패키지 단위	20 pc
최소 주문 수량	20 pc
제품 키	ACHEBB
GTIN	4055626218779
개당 중량(패키지 포함)	16.645 g
개당 중량(패키지 제외)	16.035 g
관세 번호	85389099
원산지	CN

ECLASS-13.0	27190603
ECLASS-15.0	27190603

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예 (면제되지 않음)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 제한값을 초과하는 유해 물질 없음
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	0.1wt%를 초과한 물질 없음
