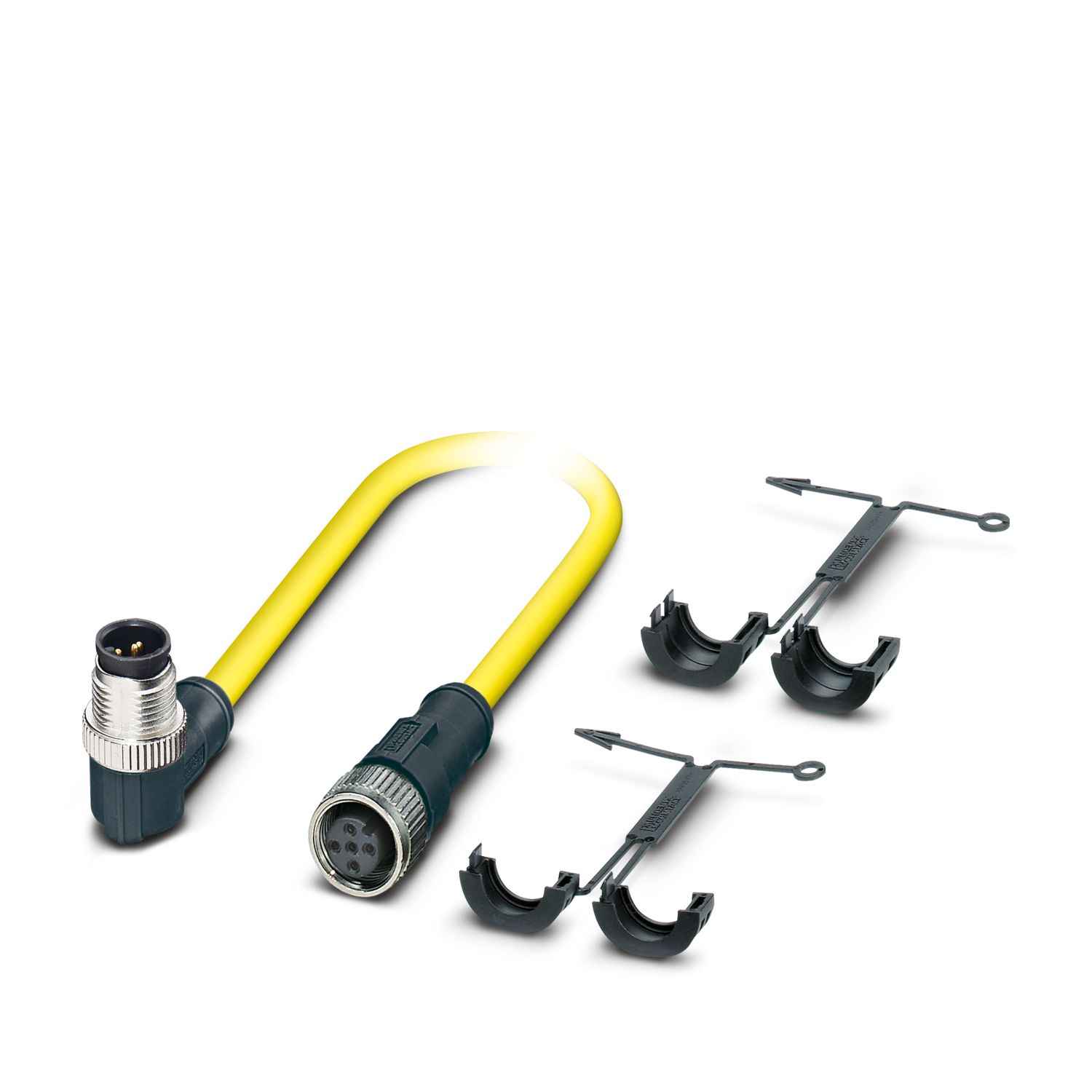

SAC-HZ-5P-M12MR/ 0,5-542/M12FS
-
Givar-/ställdonskablage
1409622
Givar-/ställdonskablage, 5-polig, PVC, gul, Hane vinklad M12, kodning: A, på Honkontakt rak M12, kodning: A, kabellängd: 0,5 m
Produktdetaljer
| Allmänt | Dessa konfigurerade kablar är enligt UL/cUL avsedda för användning i Ex-områden klass I, division 2 (CID2). |
| Produkttyp | Givar-/ställdonskablage |
| Användning | US-kabel för Ex-områden |
| Poltal | 5 |
| Antal kabelutgångar | 1 |
| Skärmad | nej |
| Kodning | A |
| Isoleringsegenskaper | |
| Överspänningskategori | II |
| Nedsmutsningsgrad | 3 |
| Brännbarhetsklass enligt UL 94 | HB |
| Material handtag | TPU, svårantändlig, självslocknande |
| Material, kontakt | CuSn |
| Material, kontaktyta | Ni/Au |
| Material kontaktinsats | TPU GF |
| Material skruvanslutning | Förzinkat gjutgods, förnicklat |
| Yttermantel, material | PVC |
| Isolationsmotstånd | ≥ 100 MΩ |
| Märkspänning UN | 48 V AC |
| 60 V DC | |
| Märkström IN | 4 A |
| Statusindikering | nej |
| Statusindikering finns | nej |
| Ledaranslutning | |
| Åtdragningsmoment | 0,4 Nm (M12-kontakt) |
| Anslutning 1 | |
| Konstruktion | Hane vinklad M12 |
| Poltal | 5 |
| Kodningstyp | A |
| Anslutning 2 | |
| Konstruktion | Honkontakt rak M12 |
| Poltal | 5 |
| Kodningstyp | A |
| Kabellängd | 0,5 m |
| PVC gul 105 °C [542] | |
| Måttskiss |
|
| Kabelvikt | 43 kg/km |
| UL AWM-stil | 2517 (105 °C / 300 V) |
| Poltal | 5 |
| Skärmad | nej |
| Ledartyp | PVC gul 105 °C [542] |
| Uppbyggnad signalkabel | 7x 0,25 mm |
| AWG signalledning | 22 |
| Tråddiameter inklusive isolering | 1,27 mm ±0,03 mm |
| Ledarens ytterdiameter | 5,40 mm ±0,2 mm |
| Yttermantel, material | PVC |
| Yttermantel / färg | gul |
| Material ledare | förtennad Cu-ledare |
| Material fyllnad | PP |
| Material, ledarisolation | PVC |
| Enkelledare, färg | brun, blå, svart, vit, grå |
| totalkabling | 5 trådar för fyllnad till kärna |
| Ledarmotstånd max. | max. 50,5 Ω/km (20 °C) |
| Isolationsmotstånd | ≥ (550 M ohm/m vid 500 V) |
| Märkspänning kabel | 300 V |
| Minsta böjradie, flexibelt dragen | 8 x D |
| Minsta böjradie, rörligt förlagd | 44 mm |
| Flamhärdighet | FT4 |
| Övrig beständighet | UV-beständig |
| Speciella egenskaper | UL-standarder PLTC och ITC |
| Drifttemperatur | -30 °C ... 105 °C (Kabel, fast montering) |
| -5 °C ... 105 °C (Kabel, rörlig montering) | |
| Omgivningsförhållanden | |
| Skyddsklass | IP65 |
| IP67 | |
| IP68 | |
| Drifttemperatur (Hane/hona) | -25 °C ... 90 °C (Hane/hona) |
| Överensstämmelse/godkännanden | |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D |
| Normbeteckning | M12-kontakter |
| Standarder/föreskrifter | IEC 61076-2-101 |
