SAC-3P-M 8MS-FR-2L SCO/.../...
-
Givar-/ställdonskablage
1541937

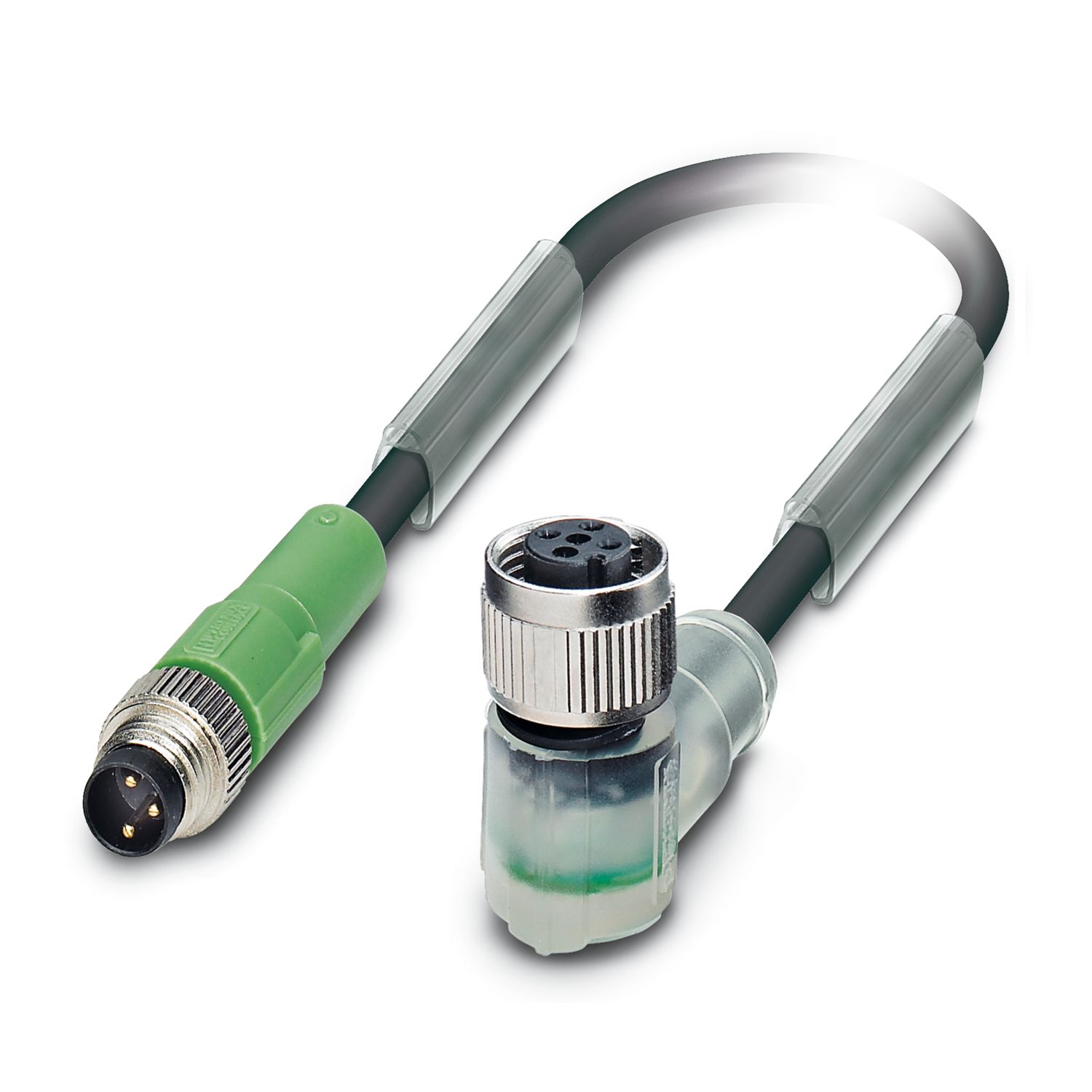

Givar-/ställdonskablage, 3-polig, Hane rak M8, kodning: A, med 2 LED:er, på Honkontakt vinklad M12 SPEEDCON, kodning: A, med 2 LED:er, kabellängd: Fri ingång (0,2 ... 40,0 m)
Produktdetaljer
| Produkttyp | Givar-/ställdonskablage |
| Användning | Standard |
| Poltal | 3 |
| Antal kabelutgångar | 1 |
| Skärmad | nej |
| Kodning | A |
| Isoleringsegenskaper | |
| Överspänningskategori | II |
| Nedsmutsningsgrad | 3 |
| Brännbarhetsklass enligt UL 94 | HB |
| Material, packning | NBR |
| Material handtag | TPU, svårantändlig, självslocknande |
| Material, kontakt | CuSn |
| Material, kontaktyta | Ni/Au |
| Material kontaktinsats | TPU GF |
| Material skruvanslutning | Förzinkat gjutgods, förnicklat |
| Isolationsmotstånd | ≥ 100 MΩ |
| Märkspänning UN | 24 V |
| Märkström IN | 4 A |
| Isolationsspänning | 1500 V |
| Mekaniska data | |
| Anslutningsfrekvens | ≥ 100 |
| Statusindikering | 2 LED:er |
| Statusindikering finns | ja |
| Ledaranslutning | |
| Åtdragningsmoment | 0,4 Nm (M12-kontakt) |
| 0,2 Nm (M8-kontakt) | |
| Anslutning 1 | |
| Konstruktion | Hane rak M8 |
| Poltal | 3 |
| Kodningstyp | A |
| Anslutning 2 | |
| Konstruktion | Honkontakt vinklad M12 SPEEDCON |
| Poltal | 3 |
| Låsanordningstyp | SPEEDCON |
| Kodningstyp | A |
| Kabellängd | Fri ingång (0,2 ... 40,0 m) |
| PUR halogenfri svart [PUR] | |
| Kabelvikt | 18 kg/km |
| UL AWM-stil | 20549 / 10493 (80 °C / 300 V) |
| Poltal | 3 |
| Skärmad | nej |
| Ledartyp | PUR halogenfri svart [PUR] |
| PUR halogenfri svart PUR | |
| Uppbyggnad signalkabel | 32x 0,10 mm |
| AWG signalledning | 24 |
| Kabeldiameter | 3x 0,25 mm² (Signalledning) |
| Tråddiameter inklusive isolering | 1,17 mm ±0,02 mm |
| Ledarens ytterdiameter | 3,60 mm ±0,15 mm |
| Yttermantel, material | PUR |
| Yttermantel / färg | svartgrå RAL 7021 |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | PP |
| Enkelledare, färg | brun, blå, svart |
| Väggtjocklek isolering | ≥ 0,21 mm (Ledarisolering) |
| Väggtjocklek ytterhölje | ca. 0,50 mm |
| totalkabling | 3 ledare längstvinnade |
| Slaglängd totalkabling | 40 mm |
| Ledarmotstånd max. | ≤ 78 Ω/km (vid 20 °C) |
| Isolationsmotstånd | ≥ 100 GΩ*km (vid 20 °C) |
| Märkspänning kabel | ≤ 300 V |
| Isolationsspänning | ≥ 3000 V |
| Minsta böjradie, fast kablage | 18 mm |
| Minsta böjradie, rörligt förlagd | 36 mm |
| Dynamisk lastkapacitet (böjning) | Böjcykler maximalt: 10000000, Böjradie: 44 mm, körväg: 10 m, körhastighet: 3 m/s, Acceleration: 10 m/s² |
| Dynamisk lastkapacitet (torsion) | Vridning: ±180 °/m, Torsionscykler: ≥2000000, Torsionsfrekvens: 35 cykler/min |
| Halogenfri | enligt DIN VDE 0472 del 815 |
| Flamhärdighet | enligt UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| oljebeständighet | enligt DIN EN 60811-2-1 |
| Övrig beständighet | hydrolys- och mikrobbeständig |
| väl beständig mot syror, lösningar och lösningsmedel | |
| beständig mot havsvatten | |
| UV-beständig under vissa omständigheter (enligt DIN EN ISO 4892-2-A) | |
| Speciella egenskaper | transportöranpassad |
| silikonfri | |
| Fri från lackeringsförstörande substanser | |
| Drifttemperatur | -40 °C ... 80 °C (Kabel, fast montering) |
| -25 °C ... 80 °C (Kabel, rörlig montering) | |
| PUR halogenfri gul [240] | |
| Kabelvikt | 24 kg/km |
| UL AWM-stil | 20549 |
| Poltal | 3 |
| Skärmad | nej |
| Ledartyp | PUR halogenfri gul [240] |
| PUR halogenfri gul 240 | |
| Uppbyggnad signalkabel | 32x 0,10 mm |
| AWG signalledning | 24 |
| Kabeldiameter | 3x 0,25 mm² (Signalledning) |
| Tråddiameter inklusive isolering | 1,17 mm ±0,02 mm |
| Ledarens ytterdiameter | 4,40 mm ±0,15 mm |
| Yttermantel, material | PUR |
| Yttermantel / färg | gul |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | PP |
| Enkelledare, färg | brun, blå, svart |
| Väggtjocklek isolering | ≥ 0,21 mm |
| Väggtjocklek ytterhölje | ca. 0,90 mm |
| totalkabling | 3 ledare längstvinnade |
| Slaglängd totalkabling | 40 mm |
| Ledarmotstånd max. | 78 Ω/km (vid 20 °C) |
| Isolationsmotstånd | ≥ 1 GΩ*km (vid 20 °C) |
| Märkspänning kabel | ≤ 300 V AC |
| Isolationsspänning | ≥ 3000 V AC (Spark-test) |
| Minsta böjradie, fast dragen | 5 x D |
| Minsta böjradie, flexibelt dragen | 10 x D |
| Minsta böjradie, fast kablage | 22 mm |
| Minsta böjradie, rörligt förlagd | 44 mm |
| Dynamisk lastkapacitet (böjning) | Böjcykler maximalt: 4000000, Böjradie: 10 x D, körväg: 10 m, körhastighet: 3 m/s, Acceleration: 10 m/s² |
| Halogenfri | enligt DIN VDE 0472 del 815 |
| enligt EN 50267-2-1 | |
| Flamhärdighet | enligt UL 758/1581 FT2 |
| oljebeständighet | enligt DIN EN 60811-2-1, 168 h vid 100 °C |
| enligt UL 758, 168 h vid 60 °C | |
| Övrig beständighet | hydrolys- och mikrobbeständig |
| beständig mot havsvatten | |
| slitstark | |
| klibbar inte | |
| Drifttemperatur | -40 °C ... 80 °C (Kabel, fast montering) |
| -25 °C ... 80 °C (Kabel, rörlig montering) | |
| PUR halogenfri orange [180] | |
| Kabelvikt | 24 kg/km |
| UL AWM-stil | 20549 |
| Poltal | 3 |
| Skärmad | nej |
| Ledartyp | PUR halogenfri orange [180] |
| PUR halogenfri orange 180 | |
| Uppbyggnad signalkabel | 32x 0,10 mm |
| AWG signalledning | 24 |
| Kabeldiameter | 3x 0,25 mm² (Signalledning) |
| Tråddiameter inklusive isolering | 1,17 mm ±0,02 mm (Signalledning) |
| Ledarens ytterdiameter | 4,40 mm ±0,15 mm |
| Yttermantel, material | PUR |
| Yttermantel / färg | orange RAL 2003 |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | PP |
| Enkelledare, färg | brun, blå, svart |
| Väggtjocklek isolering | ≥ 0,21 mm (Ledarisolation) |
| ca. 0,90 mm (Ytterhölje) | |
| totalkabling | 3 ledare längstvinnade |
| Ledarmotstånd max. | max. 78 Ω/km (vid 20 °C) |
| Isolationsmotstånd | ≥ 10 GΩ*km (vid 20 °C) |
| Märkspänning kabel | ≤ 300 V |
| Isolationsspänning | ≥ 3000 V |
| Minsta böjradie, fast kablage | 22 mm |
| Minsta böjradie, rörligt förlagd | 44 mm |
| Dynamisk lastkapacitet (böjning) | Böjcykler maximalt: 4000000, Böjradie: 44 mm, körväg: 10 m, körhastighet: 3 m/s, Acceleration: 10 m/s² |
| Halogenfri | enligt DIN VDE 0472 del 815 |
| Flamhärdighet | enligt UL-stil 20549 |
| enligt UL 758/1581 FT2 | |
| oljebeständighet | enligt DIN EN 60811-2-1 |
| Övrig beständighet | hydrolys- och mikrobbeständig |
| beständig mot havsvatten | |
| Drifttemperatur | -40 °C ... 80 °C (Kabel, fast montering) |
| -25 °C ... 80 °C (Kabel, rörlig montering) | |
| PUR halogenfri grå [280] | |
| Kabelvikt | 18 kg/km |
| UL AWM-stil | 20549 / 10493 (80 °C / 300 V) |
| Poltal | 3 |
| Skärmad | nej |
| Ledartyp | PUR halogenfri grå [280] |
| PUR halogenfri grå 280 | |
| Uppbyggnad signalkabel | 32x 0,10 mm |
| AWG signalledning | 24 |
| Kabeldiameter | 3x 0,25 mm² |
| Tråddiameter inklusive isolering | 1,17 mm ±0,02 mm |
| Ledarens ytterdiameter | 3,60 mm ±0,15 mm |
| Yttermantel, material | PUR |
| Yttermantel / färg | grå RAL 7001 |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | PP |
| Enkelledare, färg | brun, blå, svart |
| Väggtjocklek isolering | ≥ 0,21 mm (Ledarisolering) |
| Väggtjocklek ytterhölje | ca. 0,50 mm |
| totalkabling | 3 ledare längstvinnade |
| Slaglängd totalkabling | 40 mm |
| Ledarmotstånd max. | ≤ 78 Ω/km (vid 20 °C) |
| Isolationsmotstånd | ≥ 100 GΩ*km (vid 20 °C) |
| Märkspänning kabel | ≤ 300 V |
| Isolationsspänning | ≥ 3000 V |
| Minsta böjradie, fast kablage | 18 mm |
| Minsta böjradie, rörligt förlagd | 36 mm |
| Dynamisk lastkapacitet (böjning) | Böjcykler maximalt: 10000000, Böjradie: 44 mm, körväg: 10 m, körhastighet: 3 m/s, Acceleration: 10 m/s² |
| Halogenfri | enligt DIN VDE 0472 del 815 |
| Flamhärdighet | enligt UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| oljebeständighet | enligt DIN EN 60811-2-1 |
| Övrig beständighet | hydrolys- och mikrobbeständig |
| väl beständig mot syror, lösningar och lösningsmedel | |
| beständig mot havsvatten | |
| UV-beständig under vissa omständigheter (enligt DIN EN ISO 4892-2-A) | |
| Speciella egenskaper | transportöranpassad |
| silikonfri | |
| Fri från lackeringsförstörande substanser | |
| Drifttemperatur | -40 °C ... 80 °C (Kabel, fast montering) |
| -25 °C ... 80 °C (Kabel, rörlig montering) | |
| PVC svart [PVC] | |
| Kabelvikt | 29 kg/km |
| Poltal | 3 |
| Skärmad | nej |
| Ledartyp | PVC svart [PVC] |
| PVC svart PVC | |
| Uppbyggnad signalkabel | 14x 0,15 mm |
| AWG signalledning | 24 |
| Kabeldiameter | 3x 0,25 mm² (Signalledning) |
| Tråddiameter inklusive isolering | 1,17 mm ±0,05 mm |
| Ledarens ytterdiameter | 4,20 mm ±0,15 mm |
| Yttermantel, material | PVC |
| Yttermantel / färg | svart RAL 9005 |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | PVC |
| Enkelledare, färg | brun, blå, svart |
| Väggtjocklek isolering | ≥ 0,23 mm (Ledarisolering) |
| Väggtjocklek ytterhölje | ≥ 0,76 mm |
| totalkabling | 3 ledare längstvinnade |
| Ledarmotstånd max. | max. 79 Ω/km (vid 20 °C) |
| Isolationsmotstånd | ≥ 100 MΩ*km (vid 20 °C) |
| Märkspänning kabel | ≥ 300 V |
| Isolationsspänning | ≤ 3000 V |
| Minsta böjradie, fast kablage | 13 mm |
| Flamhärdighet | enligt UL-stil 2464 |
| oljebeständighet | EN 60811-2-1 |
| Drifttemperatur | -25 °C ... 80 °C (Kabel, fast montering) |
| -10 °C ... 80 °C (Kabel, rörlig montering) | |
| PVC grå [500] | |
| Kabelvikt | 29 kg/km |
| Poltal | 3 |
| Skärmad | nej |
| Ledartyp | PVC grå [500] |
| PVC grå 500 | |
| Ledartyp | Konfektionerad, skärmad rundkabel |
| Uppbyggnad signalkabel | 14x 0,15 mm |
| AWG signalledning | 24 |
| Kabeldiameter | 3x 0,25 mm² (Signalledning) |
| Tråddiameter inklusive isolering | 1,17 mm ±0,05 mm |
| Ledarens ytterdiameter | 4,20 mm ±0,15 mm |
| Yttermantel, material | PVC |
| Yttermantel / färg | grå RAL 7001 |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | PVC |
| Enkelledare, färg | brun, blå, svart |
| Väggtjocklek isolering | ≥ 0,23 mm (Ledarisolering) |
| Väggtjocklek ytterhölje | ≥ 0,76 mm |
| totalkabling | 3 ledare längstvinnade |
| Ledarmotstånd max. | max. 79 Ω/km (vid 20 °C) |
| Isolationsmotstånd | ≥ 100 MΩ*km (vid 20 °C) |
| Märkspänning kabel | ≥ 300 V |
| Isolationsspänning | ≤ 3000 V |
| Minsta böjradie, fast kablage | 13 mm |
| Halogenfri | nej |
| Flamhärdighet | enligt UL-stil 2464 |
| oljebeständighet | enligt DIN EN 60811-2-1 |
| Drifttemperatur | -40 °C ... 80 °C (Kabel, fast montering) |
| -25 °C ... 80 °C (Kabel, rörlig montering) | |
| PUR högflexibel grå [800] | |
| Anmärkning | På grund av den mycket robusta yttermanteln kan denna kabel endast avisoleras i 5 cm steg. |
| Kabelvikt | 24 kg/km |
| UL AWM-stil | 20549 |
| Poltal | 3 |
| Skärmad | nej |
| Ledartyp | PUR högflexibel grå [800] |
| PUR högflexibel grå 800 | |
| Uppbyggnad signalkabel | 32x 0,10 mm |
| AWG signalledning | 24 |
| Kabeldiameter | 3x 0,25 mm² (Signalledning) |
| Tråddiameter inklusive isolering | 1,2 mm ±0,05 mm (Signalledning) |
| Ledarens ytterdiameter | 4,30 mm ±0,2 mm |
| Yttermantel, material | PUR |
| Yttermantel / färg | grå RAL 7001 |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | PP |
| Enkelledare, färg | brun, blå, svart |
| totalkabling | 3 ledare längstvinnade |
| Ledarmotstånd max. | ca. 76 Ω/km |
| Isolationsmotstånd | ≥ 20 MΩ*km |
| Märkspänning kabel | 300 V |
| Isolationsspänning | 2000 V |
| Minsta böjradie, fast dragen | 4 x D |
| Minsta böjradie, flexibelt dragen | 7,5 x D |
| Minsta böjradie, fast kablage | 18 mm |
| Minsta böjradie, rörligt förlagd | 33 mm |
| Dynamisk lastkapacitet (böjning) | Böjcykler maximalt: 10000000, Böjradie: 7,5 x D, körväg: 5 m, körhastighet: 3,3 m/s, Acceleration: 5 m/s² |
| Böjcykler maximalt: 15000000, Böjradie: 50 mm, körväg: 0,9 m, körhastighet: 5 m/s, Acceleration: 30 m/s² | |
| Dynamisk lastkapacitet (torsion) | Vridning: ±360 °/m, Torsionscykler: 1000000, Torsionsfrekvens: 35 cykler/min |
| Halogenfri | enligt DIN VDE 0472 del 815 |
| Flamhärdighet | enligt UL 758/1581 FT2 |
| oljebeständighet | enligt DIN EN 60811-2-1 |
| Övrig beständighet | väl beständig mot syror, lösningar och lösningsmedel |
| silikonfri | |
| Speciella egenskaper | Kabelmanteln tål svetsloppor, kan återvinnas, är matt, adhesionsfattig, slitstark, flamhärdad och självsläckande |
| silikon- och kadmiumfri | |
| Fri från lackeringsförstörande substanser | |
| Drifttemperatur | -40 °C ... 80 °C (Kabel, fast montering) |
| -25 °C ... 80 °C (Kabel, rörlig montering) | |
| Omgivningsförhållanden | |
| Skyddsklass | IP65 |
| IP67 | |
| IP68 | |
| Drifttemperatur (Hane/hona) | -25 °C ... 90 °C (Hane/hona) |
| Normbeteckning | M12-kontakter |
| Standarder/föreskrifter | IEC 61076-2-101 |
| Normbeteckning | M8-kontakt |
| Standarder/föreskrifter | IEC 61076-2-104 |
| Artikelnr | 1541937 |
| Antal/förp. | 1 Styck |
| Minsta beställningsantal | 25 Styck |
| Information | Tillverkas vid beställning (ingen retur) |
| Försäljningskod | AF1BBA |
| Produktnyckel | AF1BBA |
| Tullnummer | 85444290 |
| Ursprungsland | PL |
ECLASS
| ECLASS-13.0 | 27060311 |
Kompatibla produkter
-
-
UCT-WMT (23X4) - Ledarskylt 0801453
-
UC-WMT (23X4) - Ledarskylt 0819411
-
US-WMT (23X4) - Kabelmärkning 0828769
-
WMTW (23X4)R - Kabelmärkning 0831004
-
PROT-M12 MS-PA-CHAIN - Låsskruv 1430899
-
SAC-M12-EXCLIP-F - Säkringsclip 1558991
-
B-STIFT - Märkpenna 1051993
-
TSD 02 SAC - Momentskruvdragare 1208487
-
SAC BIT M8-D10 - Verktyg 1208461
-
TSD 04 SAC - Momentskruvdragare 1208429
-
TSD-M 1,2NM - Momentskruvdragare 1212224
-
TSD-M SAC-BIT ADAPTER - Adapterinsats 1212600
-
SAC BIT M12-D15 - Verktyg 1208432
Fördelar
Enkelt och säkert: 100 % elektriskt beprövade jackbara komponenter
Spara tid med installation med SPEEDCON snabblås
Flexibla lösningar - konfigurerbara material med variabla kabeltyper och kabellängder
Bekväm: ökad maskintillgänglighet genom snabb och enkel diagnostik
PHOENIX CONTACT AB
Linvägen 2, S-14144 Huddinge
