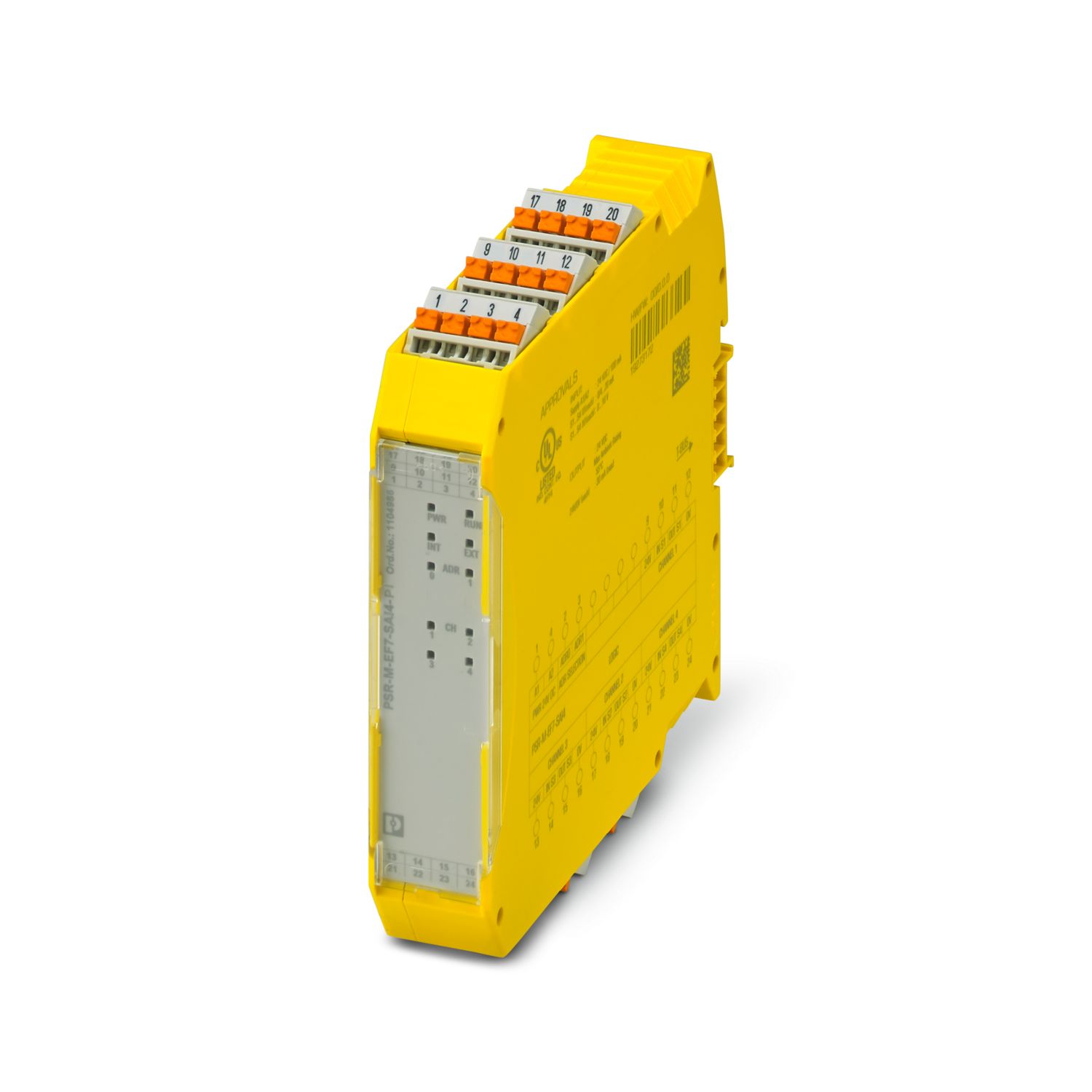

PSR-M-EF7-SAI4-PI - Expansionsmodul

1104986

Säker expansionsmodul med 4 säkra analogingångar, 0 V ... 10 V, 0 mA eller 4 mA ... 20 mA, TBUS-gränssnitt, upp till kat. 4/PL e, SIL 3, jackbar push-in-radplint, TBUS-skarvdon medföljer

Kostnadsfri nedladdning tillgänglig. Nedladdningar

Användningsanvisning
Användningsanvisning	Endast för industriell användning

Produkttyp	Säkerhetsbrytare
Användning	Analog IN
Styrning	1- och 2-kanalig
Isoleringsegenskaper
Skyddsklass	III
Isoleringsegenskaper
Överspänningskategori	II
Nedsmutsningsgrad	2
Tider
Reaktionstid	se användarhandboken
Återstartstid	min. 5 s (Omstartstid)
	max. 10 s (Omstartstid)

Maximal förlusteffekt vid märkvillkor	2,76 W (vid max. tillåten belastning)
Märkdrift	100 % ED
Gränssnitt	TBUS för DIN-skenor för anslutning till mastermodulen, ingår i leveransen
Stötspänning / isolering	Basisolering 4 kV mellan alla strömbanor och kapslingar
	Galvanisk isolation, 0,5 kV funktionell isolering mellan logiska och analoga ingångar och mellan analoga ingångar
Försörjning
Benämning	A1/A2
Märkstyrströmkretsspänning U_S	19,2 V DC ... 28,8 V DC
Matningsspänningen för märkstyrströmkretsen U_S	24 V DC -20 % / +20 % (extern säkring, vanligtvis 6 A)
Nominell styrmatningsström I_S	typ. 82 mA (utan givarförsörjning)
	typ. 212 mA (med givarförsörjning)
Effektförbrukning på U_S	typ. 1,96 W (utan givarförsörjning)
	typ. 5,08 W (med givarförsörjning)
Tillslagsström	max. 14 A (Δt = 1 ms vid U_s)
Filtreringstid	typ. 5 ms (vid spänningsfall vid U_s)
Skyddskoppling	Seriellt polaritetsskydd

Allmänt
Skyddskoppling	Strömingångarnas överbelastningsskydd; Suppressordiod
Analog
Benämning ingång	IN S1, IN S2, IN S3, IN S4
Beskrivning av ingången	Säkerhetsriktade analogingångar, kan konfigureras som ström- eller spänningsingångar, potentialseparerade
Antal ingångar	4

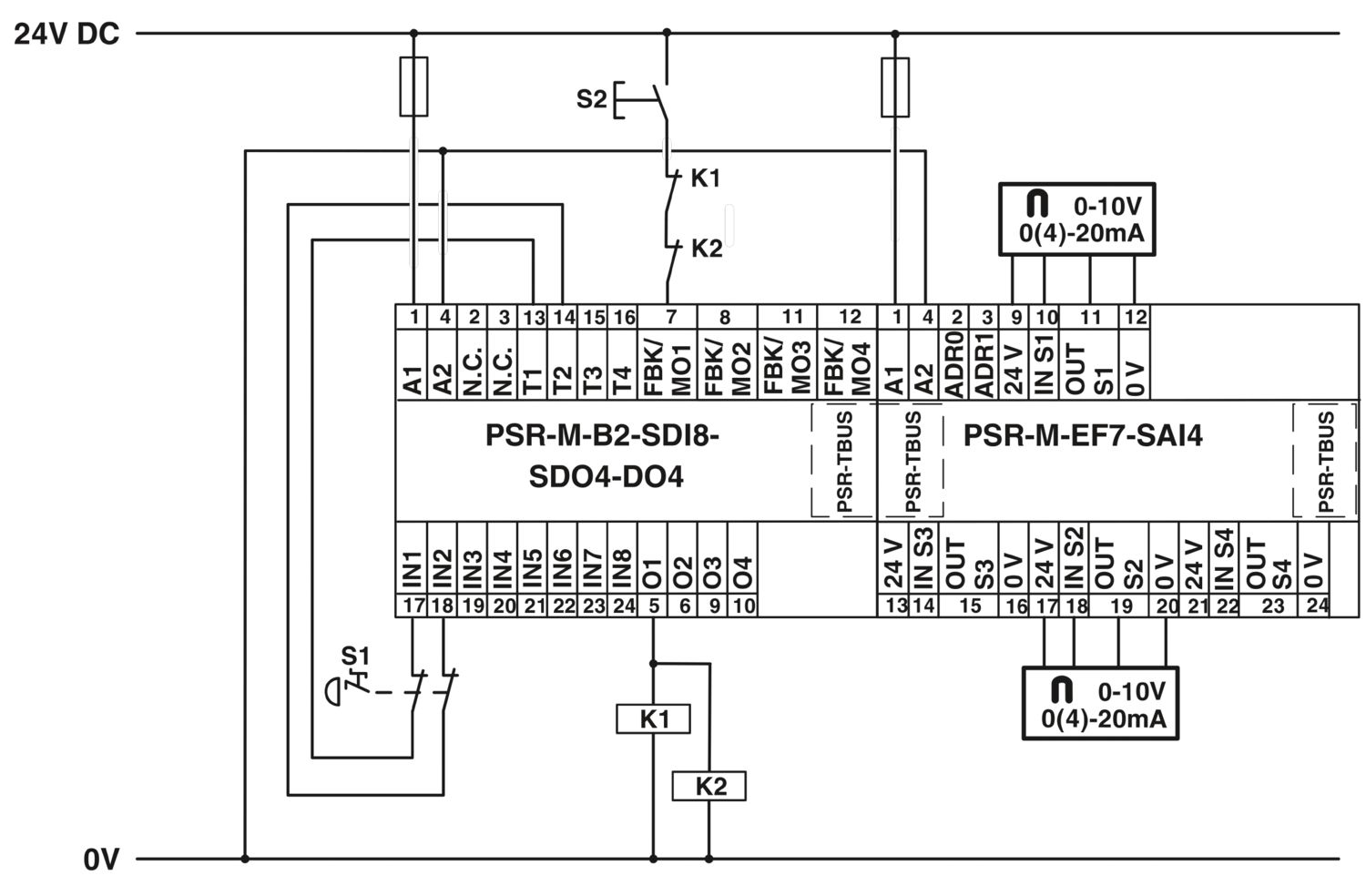

Anslutningsteknik	2-ledare, 3-ledare eller 4-ledare (2-ledare givarsignal + 2-ledare givarförsörjning)
Anvisning om anslutningsteknik	skärmad
Avläsningshastighet	2,5/5/10/16,6/20/50/60/100/200/400/800/1000/2000/4000 Hz
Ingångssignal ström	0 mA ... 25 mA (Mätområde)
	0 mA ... 20 mA (konfigurerbart mätområde med diagnosområde 20,1 mA ... 23 mA)
	4 mA ... 20 mA (konfigurerbart mätområde med diagnosområde 20,1 mA ... 23 mA (övre gräns) 2,5 mA ... 3,8 mA (undre gräns))
Ingångssignal spänning	0 V ... 12 V (Mätområde)
	0 V ... 10 V (konfigurerbart mätområde med diagnosområde 10,05 V ... 11,5 V (övre gräns) 0,1 V (undre gräns))
Max. tillåten ström	max. 35 mA (som strömingång)
Tillåten spänning	max. 24 V (som strömingång)
	max. 14 V (som spänningsingång)
Ingångsmotstånd strömingång	290 Ω ±25 % (inkl. intern skyddskoppling)
Ingångsmotstånd spänningsingång	185 kΩ ±25 %
Upplösning A/D-omvandlare	16 Bit
Upplösning (ström)	381 nA
Upplösning (spänning)	152 µV
Noggrannhet	typ. ± 2 % (som strömingång, relativ till mätområdets slutvärde)
	max. ± 2,5 % (som strömingång)
	typ. ± 1 % (som spänningsingång, relativ till mätområdets slutvärde)
	max. ± 1,5 % (som spänningsingång)
Temperaturkoefficienter	typ. ± 0,07 %/K
	max. ± 0,07 %/K
gränsfrekvens (3 dB)	160 Hz (RC-lågpassfilter 1 OK, som strömingång)
	4 Hz (RC-lågpassfilter, som strömingång)
Frekvens	12 Hz (max. rekommenderad givarsignalfrekvens, som strömingång)
	2 Hz (max. rekommenderad givarsignalfrekvens, som spänningsingång)
Tillåtna kabellängder	max. 100 m (per ingång)
Skyddskoppling	Strömingångarnas överbelastningsskydd
	Spänningsingångarnas överbelastningsskydd

Givarförsörjning: OUT S1/0V ...OUT S4/0V
Beskrivning	givarförsörjningsspänning per analogingång
Spänningsförsörjning	24 V DC ±3 %
Ström	max. 30 mA (Givar-strömförsörjning per kanal)
Kortslutningssäker	ja
Skyddskoppling	Överlastskydd Registrering av överlast vid  38 mA

Anslutningsteknik
jackbar	ja
Ledaranslutning
Anslutningstyp	Push-in-anslutning
Ledararea styv	0,2 mm² ... 2,5 mm²
Ledararea flexibel	0,2 mm² ... 2,5 mm²
Ledararea AWG	24 ... 14
Avisoleringslängd	10 mm

Statusindikering	4 x LED (gul, röd)
Driftindikering	1 x LED (grön)

Bredd	22,61 mm
Höjd	107,74 mm
Djup	113,6 mm

Färg (Kapsling)	gul (RAL 1018)
Kåpans material	polyamid oförstärkt, PA

Säkerhetstekniska data
Stoppkategori	0
Säkerhetstekniska data: EN ISO 13849
Performance Level (PL)	e (2-kanalig koppling)
	d (1-kanalig koppling)
Säkerhetstekniska data: IEC 61508 - High-Demand vid 2-kanalig belastning
Safety Integrity Level (SIL)	3
Säkerhetstekniska data: IEC 61508 - High-Demand vid 1-kanalig belastning
Safety Integrity Level (SIL)	2
Säkerhetstekniska data: EN IEC 62061
Safety Integrity Level (SIL)	3 (2-kanalig koppling)
	2 (1-kanalig koppling)

Omgivningsförhållanden
Kapslingsklass	IP20
Skyddsklass installationsplats minimal	IP54
Drifttemperatur	-10 °C ... 55 °C (Iakttag derating)
Omgivningstemperatur (lagring/transport)	-20 °C ... 85 °C
Användningshöjd	≤ 2000 m (via NN)
Max. tillåten luftfuktighet (förvaring/transport)	95 % (ingen daggbildning)
Max. luftfuktighet (drift)	95 % (ingen daggbildning)
Stötar	10g för Δt = 16 ms (kontinuerlig stöt, 1000 stötar per rumsriktning)
Vibration (drift)	10 Hz ... 150 Hz, 2g

CE
Märkning	CE-konform

Monteringssätt	DIN-skenemontage
Montageanvisning	Observera derating
Montageriktning	vertikal eller horisontell

Artikelnr	1104986
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	DNA362
Produktnyckel	DNA362
GTIN	4055626974804
Vikt per styck (inklusive förpackning)	196 g
Vikt per styck (exklusive förpackning)	145 g
Tullnummer	85371098
Ursprungsland	IT

Kompatibla produkter

Tillbehör

Fördelar

Ekonomisk säkerhetslösning tack vare hög anpassningsbarhet till individuella behov

Snabbt idrifttagande tack vare enkel konfigurering av hårdvara och mjukvara

Minimerade maskinstilleståndstider tack vare omfattande och lättförståelig diagnos

Tidseffektiv installation utan verktyg tack vare Push-in Technology

Kapslingsbredd på endast 22,6 mm

Upp till kat. 4/PL e enligt ISO 13849-1, SIL 3 enligt EN IEC 62061, SIL 3 enligt IEC 61508

Lämplig för hissapplikationer enligt EN 81-20

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
