QUINT4-UPS/24DC/24DC/5/USB - Avbrottsfri strömförsörjning - 2906991

Ingångsdata

Ingångsspänning	24 V DC
Ingångsspänningsområde	18 V DC ... 30 V DC
Ingångsspänningsområde		18 V DC ... 32 V DC
Spänningshållfasthet max.	35 V DC (polaritetsskyddad)
Intern ingångssäkring	nej
Typ av matningsspänning	DC
Inkopplingsstötström	≤ 7 A (≤ 4 ms)
Polaritetsskydd	ja
Startaxel fix	22 V DC
Startaxel dynamisk	> 1 V / 100 ms
Tillslagstid	max. 3 s
Tillkopplingstid i batteridrift (bat.-start)	8 s
Spänningsfall in-/utgång	0,3 V DC
Strömförbrukning I_N (U_N, I_OUT = I_N, I_Charge = 0)	5,1 A
Strömförbrukning I_max (U_N, I_OUT = I_Stat.Boost, I_Charge= max)	8,3 A
Strömförbrukning I_No-Load(U_N, I_OUT = 0, I_Charge = 0)	45 mA
Strömförbrukning I_Charge (U_N, I_OUT = 0, I_Charge = max)	1,8 A
Effektförbrukning P_N (U_N, I_OUT = I_N, I_Charge = 0)	121 W
Effektförbrukning P_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max)	211 W
Effektförbrukning P_No-Load (U_N, I_OUT = 0, I_Charge = 0)	1,1 W
Effektförbrukning P_Charge (U_N, I_OUT = 0, I_Charge = max)	43 W

Utgångsdata

Verkningsgrad	typ. 98 %
Antal utgångar	1
Kortslutningssäker	ja
Tomgångssäker	ja
Omkopplingstid	0 ms
Möjlighet till parallellkoppling UPS	yes, with decoupling modules (to increase the buffer time and for redundancy)
Seriekopplingsbarhet UPS	nej
Batteriets möjlighet till parallellkoppling	ja, 5 (beakta ledningsskydd)
Seriekopplingsbarhet batteri	nej
Nätdrift
Utgångsspänning	24 V DC (U_OUT = U_IN - 0,3 V DC)
Utgångsspänningsområde	18 V DC ... 30 V DC (U_Out = U_In - 0,3 V DC)
Utgångsspänningsområde		18 V DC ... 32 V DC
Utgångsström I_N	5 A
Statisk Boost (I_Stat.Boost)	6,25 A
Dynamisk Boost (I_dyn.boost)	10 A (5 s)
Selective Fuse Breaking (I_SFB)	30 A (15 ms)
Uteffekt P_OUT (U_N, I_OUT = I_N)	120 W
Uteffekt P_OUT (U_N, I_OUT = I_stat.Boost)	155 W
Uteffekt P_OUT (U_N, I_OUT = I_dyn.Boost)	240 W (5 s)
Förlusteffekt Tomgång (U_N, I_Out = 0, I_Charge = 0)	1 W
Förlusteffekt Märklast (U_N, I_Out = I_N, I_Charge = 0)	3 W
Batteridrift
Utgångsspänning	24 V DC (U_OUT = U_BAT - 0,3 V DC)
Utgångsspänningsområde	19 V DC ... 32 V DC (U_OUT = U_BAT - 0,3 V DC)
Utgångsström I_N	5 A
Statisk Boost (I_Stat.Boost)	6,25 A
Selective Fuse Breaking (I_SFB)	30 A (15 ms)
Uteffekt P_OUT (U_N, I_OUT = I_N)	120 W
Uteffekt P_OUT (U_N, I_OUT = I_stat.Boost)	150 W
Uteffekt P_OUT (U_N, I_OUT = I_dyn.Boost)	240 W (5 s)
Förlusteffekt Tomgång (U_N, I_Out = 0, I_Charge = 0)	2 W
Förlusteffekt Märklast (U_N, I_Out = I_N, I_Charge = 0)	3 W

Energilagringsmodul

Laddningsspänning	32 V DC
Laddningsspänning (temperaturkompenserad)	25 V DC ... 32 V DC
Laddningsström (kan konfigureras)	max. 1,5 A
Märkkapacitet (utan extra laddare)	0,8 Ah ... 30 Ah
Kapacitet max.	40 Ah
Laddningstid	2,5 h (3,4 Ah)
Bufferttid	25 min (3,4 Ah)
Djupurladdningsskydd (kan konfigureras)	19,2 V DC
Batteriteknik	VRLA, VRLA-WTR, LI-ION
Laddningskurva	IU₀U
IQ-Technology	ja
Temperaturgivare	ja
Temperaturkompensation (kan konfigureras)	42 mV/K

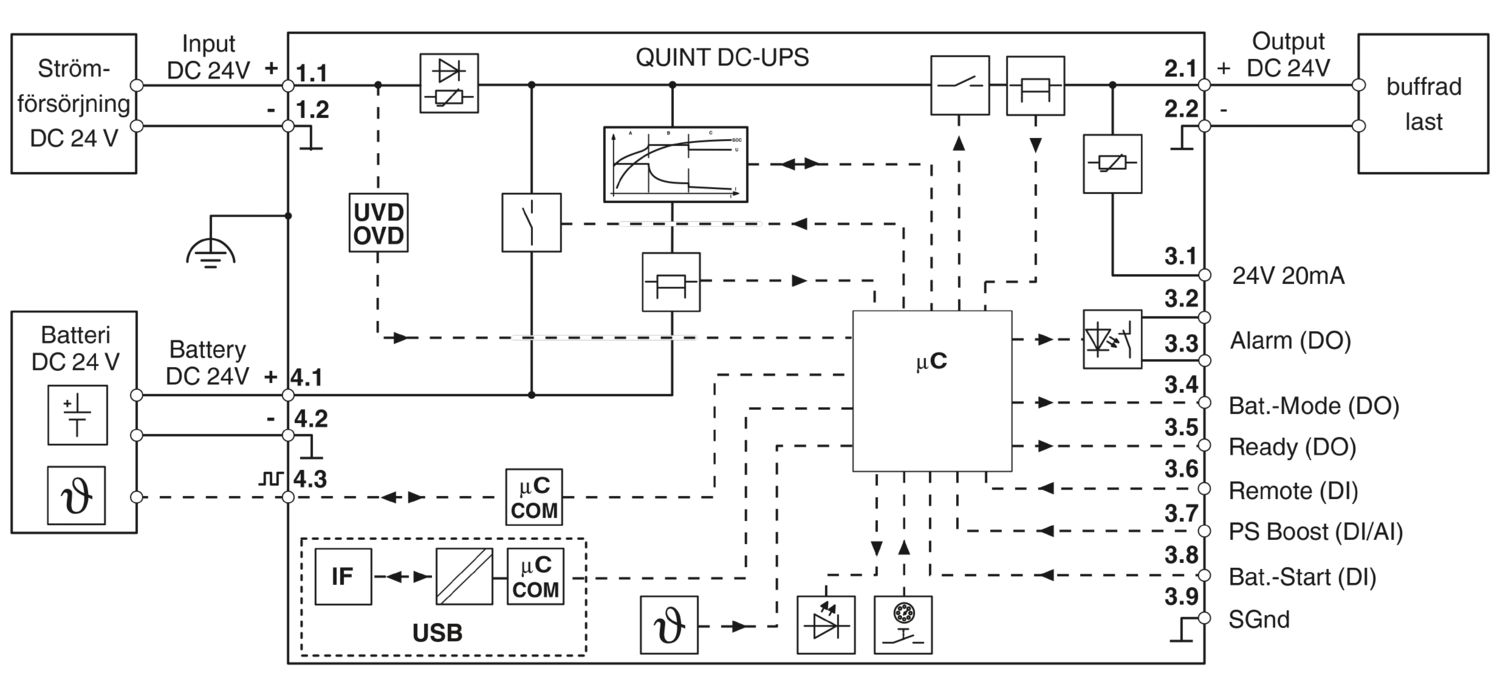

Anslutningsdata

Ingång
Position	1.x
Ledaranslutning
Anslutningsmetod	Skruvanslutning
styv	0,2 mm² ... 2,5 mm²
flexibel	0,2 mm² ... 2 mm²
flexibel med trådändhylsa utan plasthylsa	0,2 mm² ... 2,5 mm²
flexibel med trådändhylsa med plasthylsa	0,2 mm² ... 2,5 mm²
styv (AWG)	30 ... 12 (Cu)
Avisoleringslängd	6,5 mm (styv/flexibel)
Åtdragningsmoment	0,5 Nm ... 0,6 Nm
Ställdonstyp skruvhuvud	Spårskruv L
Utgång
Position	2.x
Ledaranslutning
Anslutningsmetod	Skruvanslutning
styv	0,2 mm² ... 2,5 mm²
flexibel	0,2 mm² ... 2,5 mm²
flexibel med trådändhylsa utan plasthylsa	0,2 mm² ... 2,5 mm²
flexibel med trådändhylsa med plasthylsa	0,2 mm² ... 2,5 mm²
styv (AWG)	30 ... 12 (Cu)
Avisoleringslängd	6,5 mm (styv/flexibel)
Åtdragningsmoment	0,5 Nm ... 0,6 Nm
Ställdonstyp skruvhuvud	Spårskruv L
Signal
Position	3.x
Ledaranslutning
Anslutningsmetod	Push-in-anslutning
styv	0,2 mm² ... 1 mm²
flexibel	0,2 mm² ... 1 mm²
flexibel med trådändhylsa utan plasthylsa	0,2 mm² ... 0,75 mm² (Cu)
flexibel med trådändhylsa utan plasthylsa		0,5 mm² (rekommenderad)
flexibel med trådändhylsa med plasthylsa	0,2 mm² ... 0,75 mm²
styv (AWG)	24 ... 16 (Cu)
Avisoleringslängd	8 mm (styv/flexibel)
Batteri
Position	4.x
Anslutningsteknik
Polmärkning	4.1 (+), 4.2 (-), 4.3 ()
Ledaranslutning
Anslutningsmetod	Skruvanslutning
styv	0,2 mm² ... 2,5 mm²
flexibel	0,2 mm² ... 2,5 mm²
flexibel med trådändhylsa utan plasthylsa	0,2 mm² ... 2,5 mm²
flexibel med trådändhylsa med plasthylsa	0,2 mm² ... 2,5 mm²
styv (AWG)	30 ... 12 (Cu)
Avisoleringslängd	6,5 mm (styv/flexibel)
Åtdragningsmoment	0,5 Nm ... 0,6 Nm
Ställdonstyp skruvhuvud	Spårskruv L

Gränssnitt

Kommunikation
Slave-adress	192
Startbit	1
Databits	8
Paritet	even
Stoppbit	1
Gränssnitt	USB
Antal gränssnitt	1
Anslutningstyp	MINI-USB typ B
Stödda protokoll	Modbus/RTU
Anslutningsmärkning	X1
Låsning	Skruv
Överföringsfysik	USB 2.0
Topologi	Punkt-till-punkt
Överföringshastighet	9600 Baud ... 115200 Baud (Standard: 115200 baud)
Överföringssträcka	max. 5 m
Åtkomsttid	≤ 2 s
Chipsats	Silicon Labs CP210x
Potentialfördelning	ja, UL-godkänd

Signalering

LED-signalering
Signaltyper	DC OK (grön)
	Larm (röd)
	Bat.-läge (gul)
	SOC (röd, grön)
	Data (röd, grön)

Artikelegenskaper

Produkttyp	DC-UPS
Produktfamilj	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1430000 h (25 °C)
	> 916900 h (40 °C)
	> 480100 h (60 °C)
Miljöskyddsdirektiv	RoHS-direktiv 2011/65/EU
	WEEE
	Reach
Isoleringsegenskaper
Skyddsklass	III (utan PE)
Nedsmutsningsgrad	2
Förväntad livslängd (elektrolytkondensatorer)
Tid	224011 h

Mått

Artikelmått
Bredd	35 mm
Höjd	130 mm
Djup	125 mm
Djup		125 mm (Enhetsdjup (DIN-skenemontage))
Artikelmått vid alternativ montering
Bredd	123 mm
Höjd	130 mm
Djup	37 mm
Byggmått
Monteringsavstånd höger/vänster (aktiv)	5 mm / 5 mm (P_Out ≥50 %)
Monteringsavstånd höger/vänster (passiv)	0 mm / 0 mm (P_Out ≥50 %)
Monteringsavstånd höger/vänster (aktiv, passiv)	0 mm / 0 mm (P_Out ≤50 %)
Monteringsavstånd uppe/nere (aktiv)	50 mm / 50 mm (P_Out ≥50 %)
Monteringsavstånd uppe/nere (passiv)	40 mm / 20 mm (P_Out ≥50 %)
Monteringsavstånd uppe/nere (aktiv, passiv)	40 mm / 20 mm (P_Out ≤50 %)

Montering

Monteringssätt	DIN-skenemontage
Montageriktning	på vågrät DIN-skena NS 35/7,5 och NS 35/15 enligt EN 60715

Materialuppgifter

Brännbarhetsklass enligt UL 94 (kapsling / plintar)	V0
Kapslingsmaterial	Metall
Huvens utförande	Rostfritt stål X6Cr17
Sidodelarnas konstruktion	Aluminium AlMg3

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Kapslingsklass	IP20
Drifttemperatur	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Omgivningstemperatur (lagring/transport)	-40 °C ... 85 °C
Omgivningstemperatur (startup type tested)	-40 °C
Användningshöjd	≤ 4000 m
Klimatklass	3K3 (EN 60721)
Max. luftfuktighet (drift)	≤ 95 % (vid 25 °C, ingen fuktbildning)
Stötar	18 ms, 30g, varje rumsriktning (enligt IEC 60068-2-27)
Vibration (drift)	2,3g

Standarder och bestämmelser

Överspänningskategori
EN 61010-1	II (≤ 4000 m)
EN 61010-2-201	II (≤ 4000 m)
Skyddsklenspänning
Normbeteckning	Skyddsklenspänning (PELV)
Standarder/föreskrifter	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

Godkännanden

UL
Märkning	UL/C-UL Listed UL 61010-1
UL
Märkning	UL/C-UL Listed UL 61010-2-201
UL
Märkning	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
Märkning	CAN/CSA-C22.2 No. 61010-1-12
CSA
Märkning	CAN/CSA-IEC 61010-2-201
CSA
Märkning	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CB-schema
Märkning	IEC 61010-1
CB-schema
Märkning	IEC 61010-2-201
DNV
Märkning	Class Guideline DNVGL-CG-0339
Observera	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

EMC-data

Elektromagnetisk påverkan	Uppfyller direktivet för elektromagnetisk kompatibilitet 2014/30/EU
Lågspänningsdirektiv	Konformitet med NSR-direktiv 2014/35/EU
EMC-krav, elektromagnetisk emission	EN 61000-6-3
EMC-krav, elektromagnetisk emission		EN 61000-6-4
EMV-krav, EMC-tålighet	EN 61000-6-1
EMV-krav, EMC-tålighet		EN 61000-6-2
Immunitet	Störtålighet i enlighet med EN 61000-6-1 (bostadsområde), EN 61000-6-2 (industriområde) och EN 61000-6-5 (ställverk), IEC/EN 61850-3 (energiförsörjning)
Emission
Normer/föreskrifter	Kompletterande grundstandard EN 61000-6-5 (störtålighet hos ställverk), IEC/EN 61850-3 (energiförsörjning)
Urladdning av statisk elektricitet
Normer/föreskrifter	EN 61000-4-2
Urladdning av statisk elektricitet
Kontakturladdning	8 kV (Testskarphetsgrad 4)
Lufturladdning	15 kV (Testskarphetsgrad 4)
Anmärkning	Kriterium B
Elektromagnetiskt HF-fält
Normer/föreskrifter	EN 61000-4-3
Elektromagnetiskt HF-fält
Frekvensområde	80 MHz ... 1 GHz
Testfältstyrka	20 V/m (Testskarphetsgrad 3)
Frekvensområde	1 GHz ... 6 GHz
Testfältstyrka	10 V/m (Testskarphetsgrad 3)
Frekvensområde	1 GHz ... 6 GHz
Testfältstyrka	10 V/m (Testskarphetsgrad 3)
Anmärkning	Kriterium A
Snabba transienter (burst)
Normer/föreskrifter	EN 61000-4-4
Snabba transienter (burst)
Ingång	4 kV (Testskarphetsgrad 4 - osymmetrisk)
Utgång	4 kV (Testskarphetsgrad 4 - osymmetrisk)
Signal	4 kV (Testskarphetsgrad 4 - osymmetrisk)
Anmärkning	Kriterium B
Stötspänningsbelastning (surge)
Normer/föreskrifter	EN 61000-4-5
Stötspänningsbelastning (surge)
Ingång	1 kV (Testskarphetsgrad 3 - symmetrisk)
Ingång		2 kV (Testskarphetsgrad 3 - osymmetrisk)
Utgång	1 kV (Testskarphetsgrad 3 - symmetrisk)
Utgång		2 kV (Testskarphetsgrad 3 - osymmetrisk)
Signal	1 kV (Testskarphetsgrad 2 - osymmetrisk)
Anmärkning	Kriterium B
Ledningsstyrd påverkan
Normer/föreskrifter	EN 61000-4-6
Ledningsstyrd påverkan
Ingång/utgång/signal	osymmetrisk
Frekvensområde	0,15 MHz ... 80 MHz
Anmärkning	Kriterium A
Spänning	10 V (Testskarphetsgrad 3)
Magnetfält med energiteknisk frekvens
Normer/föreskrifter	EN 61000-4-8
Frekvens	16,67 Hz
		50 Hz
		60 Hz
Testfältstyrka	100 A/m
Extratext	60 s
Anmärkning	Kriterium A
Frekvens	50 Hz
Frekvens		60 Hz
Frekvensområde	50 Hz ... 60 Hz
Testfältstyrka	1 kA/m
Extratext	3 s
Frekvens	0 Hz
Testfältstyrka	300 A/m
Extratext	DC, 60 s
Kriterier
Kriterium A	Normalt driftsbeteende inom fastlagda gränser.
Kriterium B	Tillfällig försämring av driftsbeteendet som enheten själv korrigerar.

Artikelnr	2906991
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	CMUI43
Produktnyckel	CMUI43
Katalogsida	Sida 322 (C-4-2019)
GTIN	4055626171234
Vikt per styck (inklusive förpackning)	525,2 g
Vikt per styck (exklusive förpackning)	454 g
Tullnummer	85371091
Ursprungsland	CN

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja
undantagsregler i den mån de är kända	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Diboron trioxide (CAS-nummer: 1303-86-2)
Hänvisning till möjliga ämnen i REACH (CAS-nummer)		Lead (CAS-nummer: 7439-92-1)
SCIP	bab5c7da-dd2b-421b-b2e7-d7fad6ebb1c8
EF3.0 Klimatförändringar
CO2e kg	18,75 kg CO2e

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

QUINT4-UPS/24DC/24DC/5/USB - Avbrottsfri strömförsörjning

2906991
E-nummer: 5240306

Produktdetaljer

ECLASS

ETIM

UNSPSC

EAC

UL Listed

cUL Listed

EAC

DNV

KC

LR

NK

BV

RINA

ABS

IECEE CB Scheme

cUL Listed

UL Listed

Kompatibla produkter

Fördelar

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

QUINT4-UPS/24DC/24DC/5/USB - Avbrottsfri strömförsörjning 2906991 E-nummer: 5240306

Produktdetaljer

ECLASS

ETIM

UNSPSC

Kompatibla produkter

UPS-BAT/PB/24DC/1.2AH - Batterimodul 1274520

UPS-BAT/PB/24DC/4AH - Batterimodul 1274117

UPS-BAT/PB/24DC/7AH - Batterimodul 1274118

UPS-BAT/PB/24DC/12AH - Batterimodul 1274119

UPS-BAT/PB/24DC/20AH - Batterimodul 1348516

UPS-BAT/PB/24DC/40AH - Batterimodul 1354641

UPS-BAT/LI/24DC/128WH - Batterimodul 1396415

UPS-BAT/VRLA-WTR/24DC/13AH - Batterimodul 2320416

UPS-BAT/VRLA-WTR/24DC/26AH - Batterimodul 2320429

UPS-BAT/LI/24DC/64WH - Batterimodul 1460921

UWA 130 - Monteringsadapter 2901664

UWA 182/52 - Monteringsadapter 2938235

MINI-SCREW-USB-DATACABLE - Datakabel 2908217

POWER MANAGEMENT SUITE - Konfigurationsprogramvara 1252232

UPS-CONF - Konfigurationsprogramvara 2320403

QUINT4-PS/1AC/24DC/5 - Strömförsörjning 2904600

QUINT4-PS/3AC/24DC/5 - Strömförsörjning 2904620

Fördelar

QUINT4-UPS/24DC/24DC/5/USB - Avbrottsfri strömförsörjning

2906991
E-nummer: 5240306
