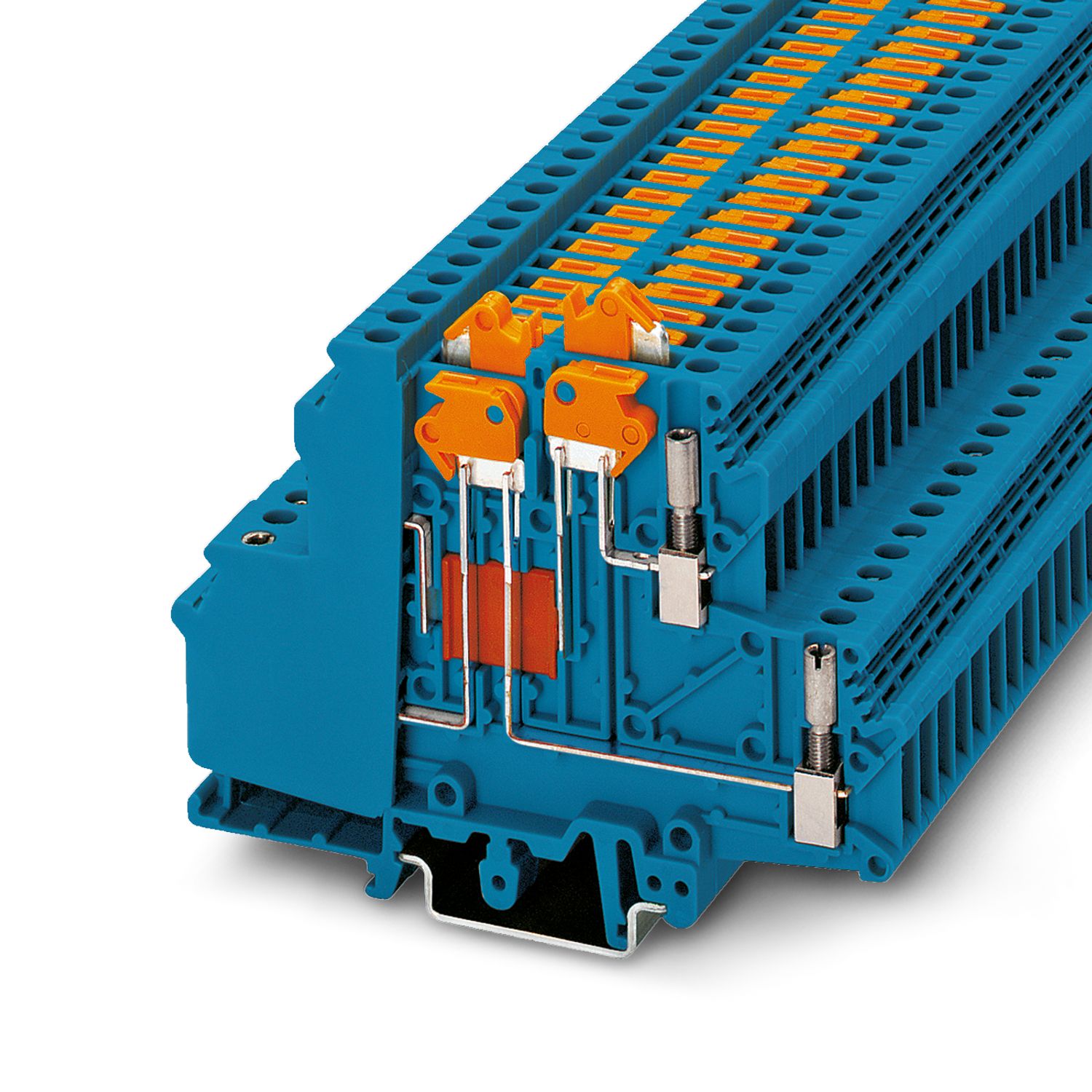

UDMTK 5-P/P BU - Knivskillerekkeklemme

3101113
El-nr.: 1265189

Knivskillerekkeklemme, med prøvebøssingskruer for montering av testplugger, nominell spenning: 400 V, nominell strøm: 10 A, 1. og 2. etasje, tilkoblingstype: Skrutilkobling, Merketverrsnitt: 4 mm², tverrsnitt: 0,2 mm² - 4 mm², 2. etasje, tilkoblingstype: Skrutilkobling, Merketverrsnitt: 4 mm², tverrsnitt: 0,2 mm² - 4 mm², montering: NS 35/7,5, NS 35/15, NS 32, farge: blå

Produktdetaljer

Produkttype	Skilleklemme
Antall tilkoblinger	4
Antall rekker	2
Potensialer	1
Isolasjonsegenskaper
Overspenningskategori	III
Forurensningsgrad	3

Merkestøtspenning	4 kV
Maksimalt effekttap ved nominelle betingelser	1,02 W

Antall tilkoblinger pr. etasje	2
Nominelt tverrsnitt	4 mm²
1. og 2. etasje
Skrue	M3
Tiltrekkingsmoment	0,6 ... 0,8 Nm
Avisoleringslengde	8 mm
Prøvedor	A4
Tilkobling iht. standard	IEC 60947-7-1
Ledertverrsnitt entrådet	0,2 mm² ... 4 mm²
Ledertverrsnitt [AWG]	24 ... 12 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet	0,2 mm² ... 4 mm²
Ledertverrsnitt flertrådet [AWG]	24 ... 12 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)	0,25 mm² ... 4 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)	0,25 mm² ... 2,5 mm²
2 ledere med samme tverrsnitt, entrådet	0,2 mm² ... 1,5 mm²
2 ledere med samme tverrsnitt, flertrådet	0,2 mm² ... 1,5 mm²
To ledere med samme tverrsnitt flertrådet m. endehylse uten plasthylse	0,25 mm² ... 1,5 mm²
To ledere med samme tverrsnitt flertrådet m. TWIN-endehylse med plasthylse	0,5 mm² ... 2,5 mm²
Nominell strøm	10 A
Belastningsstrøm maksimal	10 A (ved 4 mm² ledertverrsnitt)
Nominell spenning	400 V
Nominelt tverrsnitt	4 mm²
2. etasje
Skrue	M3
Tilkobling iht. standard	IEC 60947-7-1
Ledertverrsnitt entrådet	0,2 mm² ... 4 mm²
Ledertverrsnitt [AWG]	24 ... 12 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet	0,2 mm² ... 4 mm²
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)	0,25 mm² ... 4 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)	0,25 mm² ... 2,5 mm²
2 ledere med samme tverrsnitt, entrådet	0,2 mm² ... 1,5 mm²
2 ledere med samme tverrsnitt, flertrådet	0,2 mm² ... 1,5 mm²
To ledere med samme tverrsnitt flertrådet m. endehylse uten plasthylse	0,25 mm² ... 1,5 mm²
To ledere med samme tverrsnitt flertrådet m. TWIN-endehylse med plasthylse	0,5 mm² ... 2,5 mm²
Nominell strøm	8 A (ved 4 mm² ledertverrsnitt)
Belastningsstrøm maksimal	10 A (ved 4 mm² ledertverrsnitt, maksimal strømbelastning skal ikke overskrides av summeringsstrømmen til alle tilkoblede ledere.)
Nominell spenning	400 V
Nominelt tverrsnitt	4 mm²

Bredde	6,2 mm
Høyde	93 mm
Dybde på NS 32	73,5 mm
Dybde på NS 35/7,5	68,5 mm
Dybde på NS 35/15	76 mm

Farge	blå (RAL 5015)
Brennbarhetsklasse iht. UL 94	V2
Isolasjonsmaterialgruppe	I
Isolasjonsmaterial	PA

Mekaniske spesifikasjoner
Åpen sidevegg	Nei

Miljøforhold
Omgivelsestemperatur (drift)	-60 °C ... 110 °C (Driftstemperaturområde inkl. egenoppvarming, maks. driftstemperatur over kort tid, se RTI Elec.)
Omgivelsestemperatur (lagring/transport)	-25 °C ... 60 °C (i korte perioder, ikke over 24 h, -60 °C til +70 °C)
Omgivelsestemperatur (montasje)	-5 °C ... 70 °C
Omgivelsestemperatur (betjening)	-5 °C ... 70 °C
Tillatt luftfuktighet (drift)	20 % ... 90 %
Tillatt luftfuktighet (lagring/transport)	30 % ... 70 %

Tilkobling iht. standard	IEC 60947-7-1
	IEC 60947-7-1

Monteringstype	NS 35/7,5
	NS 35/15
	NS 32

Forretningsinformasjon

Artikkelnummer	3101113
Pakkestørrelse	50 Stk.
Minimum bestillingsmengde	50 Stk.
Rabattgruppe	31BB12
Produktnøkkel	BE1231
Katalogside	Side 515 (C-1-2019)
GTIN	4017918092610
Vekt pr. stk. (inkl. forpakning)	31,36 g
Vekt pr. stk. (ekskl. forpakning)	31,36 g
Tolltariffnummer	85369010
Opprinnelsesland	TR

Klassifiseringer

Godkjenninger

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG	Tverrsnitt mm²
	300 V	15 A	28 - 12

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG
Usegroup B
	300 V	8 A	26 - 12
Usegroup D
	300 V	10 A	26 - 12

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordeler

Plassbesparende byggform med bredde kun 6,2 mm

Lukket hus til etasjerekkeklemmer

Praktisk betjening av skillekniven

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja
unntak så sant de er kjente	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
SCIP	115a34b0-a32b-4a06-bd00-67ca42c91a90
