PTT 1,5/S-2MT - Knivskillerekkeklemme

3210351

Knivskillerekkeklemme, nominell spenning: 400 V, nominell strøm: 9 A, 1. og 2. etasje, tilkoblingstype: Innstikkstilkobling, Merketverrsnitt: 1,5 mm², tverrsnitt: 0,14 mm² - 1,5 mm², montering: NS 35/7,5, NS 35/15, farge: grå

Produktdetaljer

Produktserie	PTT
Antall tilkoblinger	4
Antall rekker	2
Potensialer	2
Isolasjonsegenskaper
Overspenningskategori	III
Forurensningsgrad	3

Merkestøtspenning	6 kV
Maksimalt effekttap ved nominelle betingelser	0,56 W

Antall tilkoblinger pr. etasje	2
Nominelt tverrsnitt	1,5 mm²
1. og 2. etasje
Tilkoblingstype	Innstikkstilkobling
Avisoleringslengde	8 mm ... 10 mm
Prøvedor	A1 / B1
Tilkobling iht. standard	IEC 60947-7-1
Ledertverrsnitt entrådet	0,14 mm² ... 1,5 mm²
Ledertverrsnitt [AWG]	26 ... 16 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet	0,14 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet [AWG]	26 ... 16 (omregnet i henhold til IEC)
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)	0,14 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)	0,14 mm² ... 1 mm² (Endehylse AI-S 1-8 TQ artikkelnr. 1200293 anbefales)
Nominelt tverrsnitt	1,5 mm²
Nominell strøm	9 A
Belastningsstrøm maksimal	9 A
Nominell spenning	400 V
1. og 2. etasje Tilkoblingstverrsnitt kan plugges direkte
Ledertverrsnitt entrådet	0,25 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet (endehylse uten kunststoffhylse)	0,34 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet (endehylse med kunststoffhylse)	0,34 mm² ... 1 mm²

Bredde	3,5 mm
Dekselbredde	0,8 mm
Høyde	86 mm
Dybde	41,1 mm
Dybde på NS 35/7,5	42,6 mm
Dybde på NS 35/15	50,1 mm

Farge	grå (RAL 7042)
Brennbarhetsklasse iht. UL 94	V0
Isolasjonsmaterialgruppe	I
Isolasjonsmaterial	PA
Statisk isolasjonsmaterialinnsats i kulde	-60 °C
Temperatur indeks isolasjonsmaterial (DIN EN 60216-1 (VDE 0304-21))	125 °C
Relativ isolasjonsmaterial temperatur indeks (Elec., UL 746 B)	130 °C
Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R22	HL 1 - HL 3
Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R23	HL 1 - HL 3
Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R24	HL 1 - HL 3
Brannbeskyttelse for skinnegående kjøretøyer (DIN EN 45545-2) R26	HL 1 - HL 3
Varmeavgivelse kalorimetrisk NFPA 130 (ASTM E 1354)	27,5 MJ/kg
Overflater antennelighet NFPA 130 (ASTM E 162)	bestått
Spesifikk optisk røykgasstetthet NFPA 130 (ASTM E 662)	bestått
Røykgasstoksisitet NFPA 130 (SMP 800C)	bestått

Støtspenningstest
Prøvespenning skalverdi	7,3 kV
Resultat	Test bestått
Oppvarmingstest
Krav oppvarmingstest	Temperaturøkning ≤ 45 K
Resultat	Test bestått
Korttidsstrømsikkerhet 1,5 mm²	0,18 kA
Resultat	Test bestått
Driftsfrekvent spenningssikkerhet
Prøvespenning skalverdi	1,89 kV
Resultat	Test bestått

Mekaniske spesifikasjoner
Åpen sidevegg	Ja

Mekanisk fasthet
Resultat	Test bestått
Feste på holder
Monteringsskinne/Befestigungsauflage	NS 35
Testkraft skalverdi	1 N
Resultat	Test bestått
Test med hensyn til lederskader og løse ledere
Rotasjonshastighet	10 o/min
Omdreininger	135
Ledertverrsnitt/vekt	0,14 mm² / 0,2 kg
	1,5 mm² / 0,4 kg
Resultat	Test bestått

Aldring
Temperatursykluser	192
Resultat	Test bestått
Nålflammetest
Virketid	30 s
Resultat	Test bestått
Svingning/bredbåndstøy
Testspesifikasjon	DIN EN 50155 (VDE 0115-200):2008-03
Spekter	Levetidstest kategori 2, på dreibar sokkel
Frekvens	f₁ = 5 Hz opptil f₂ = 250 Hz
ASD-nivå	6,12 (m/s²)²/Hz
Akselerasjon	3,12g
Testvarighet pr. akse	5 h
Testretninger	X-, Y- og Z-akse
Resultat	Test bestått
Støt
Testspesifikasjon	DIN EN 50155 (VDE 0115-200):2008-03
Slagform	Halvsinus
Akselerasjon	30g
Slagvarighet	18 ms
Antall slag pr. retning	3
Testretninger	X-, Y- og Z-akse (pos. og neg.)
Resultat	Test bestått
Miljøforhold
Omgivelsestemperatur (drift)	-60 °C ... 110 °C (Driftstemperaturområde inkl. egenoppvarming, maks. driftstemperatur over kort tid, se RTI Elec.)
Omgivelsestemperatur (lagring/transport)	-25 °C ... 60 °C (i korte perioder, ikke over 24 h, -60 °C til +70 °C)
Omgivelsestemperatur (montasje)	-5 °C ... 70 °C
Omgivelsestemperatur (betjening)	-5 °C ... 70 °C
Tillatt luftfuktighet (drift)	20 % ... 90 %
Tillatt luftfuktighet (lagring/transport)	30 % ... 70 %

Tilkobling iht. standard	IEC 60947-7-1

Monteringstype	NS 35/7,5
	NS 35/15

Forretningsinformasjon

Artikkelnummer	3210351
Pakkestørrelse	50 Stk.
Minimum bestillingsmengde	50 Stk.
Rabattgruppe	31BB22
Produktnøkkel	BE2231
GTIN	4046356941990
Vekt pr. stk. (inkl. forpakning)	9,444 g
Vekt pr. stk. (ekskl. forpakning)	9,44 g
Tolltariffnummer	85369010
Opprinnelsesland	PL

Klassifiseringer

Godkjenninger

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG
B
	300 V	10 A	26 - 16
C
	300 V	10 A	26 - 16

Approval Specification Data
	Nominell spenning U_N	Nominell strøm I_N	Tverrsnitt AWG
B
øverste etasje	300 V	10 A	26 - 16
nederste etasje	300 V	10 A	26 - 16
C
øverste etasje	300 V	10 A	26 - 16
nederste etasje	300 V	10 A	26 - 16

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordeler

Tidsbesparende ledertilkobling takket være innstikksteknikk uten bruk av verktøy

Praktisk grunnet lavere innstikkskrefter

Høye lederuttrekkskrefter grunnet fjærdesignen

Vibrasjonssikker og vedlikeholdsfri ledertilkobling

Full fleksibilitet takket være det enhetlige CLIPLINE complete bro-, merkings- og testtilbehøret

Praktisk separasjon av strømkretser takket være det implementerte knivskillet

Optimalisert for manuell og automatisert kabling

ECLASS-13.0	27250108
ECLASS-15.0	27250108

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja (Ingen unntak)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Ingen farlige stoffer over grenseverdiene
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Ingen stoff med en masseandel på over 0,1 %

Automatisering

Forbindelse

Forsyne, lade og beskytte

Koble, måle og overvåke

Merke, montere og installere

PTT 1,5/S-2MT - Knivskillerekkeklemme

3210351

Produktdetaljer

ECLASS

ETIM

UNSPSC

CSA

EAC

cULus Recognized

DNV

EAC

Kompatible produkter

Dine fordeler

Automatisering

Forbindelse

Forsyne, lade og beskytte

Koble, måle og overvåke

Merke, montere og installere

PTT 1,5/S-2MT - Knivskillerekkeklemme 3210351

Produktdetaljer

ECLASS

ETIM

UNSPSC

Kompatible produkter

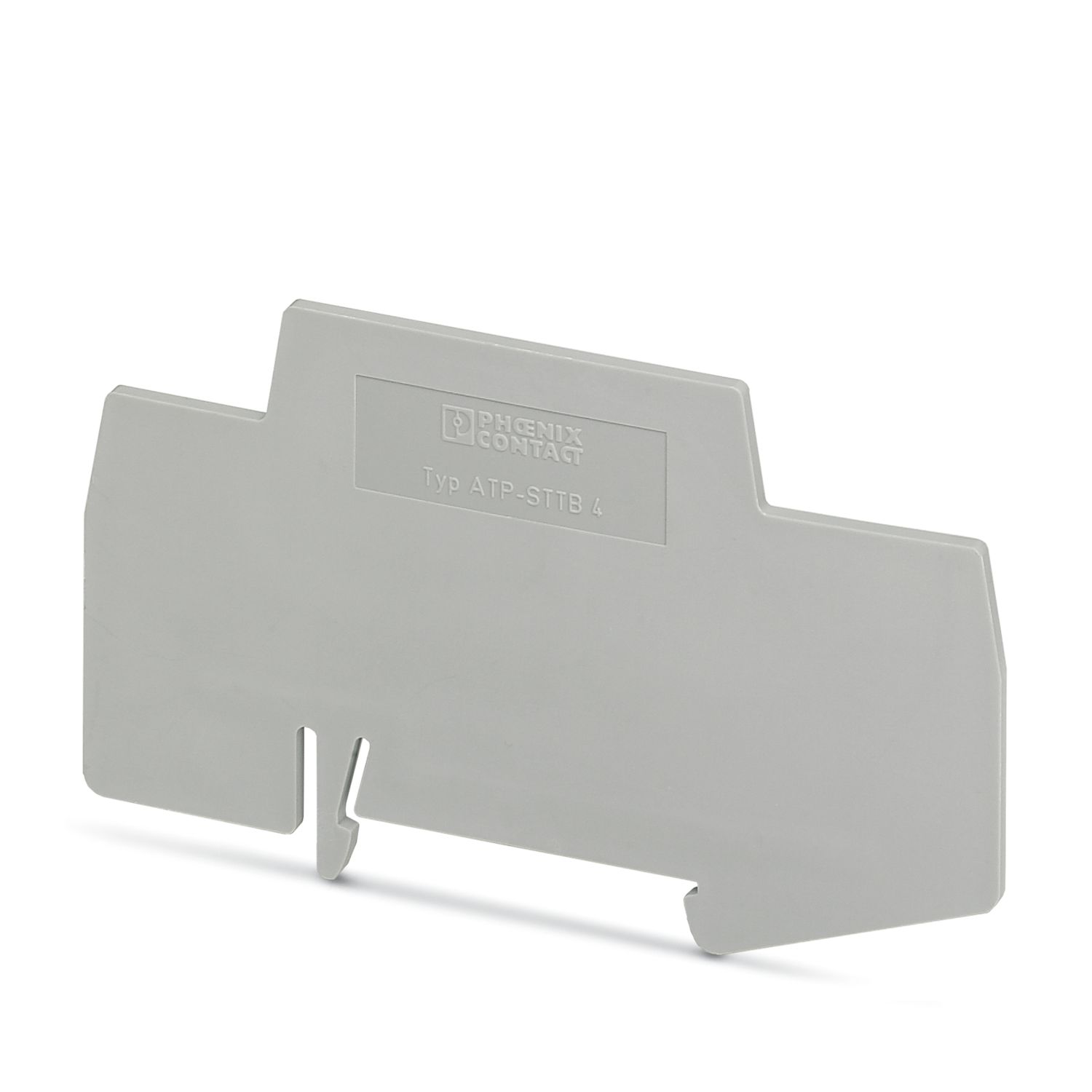

ATP-STTB 4 - Gruppeskilleplate 3030747
