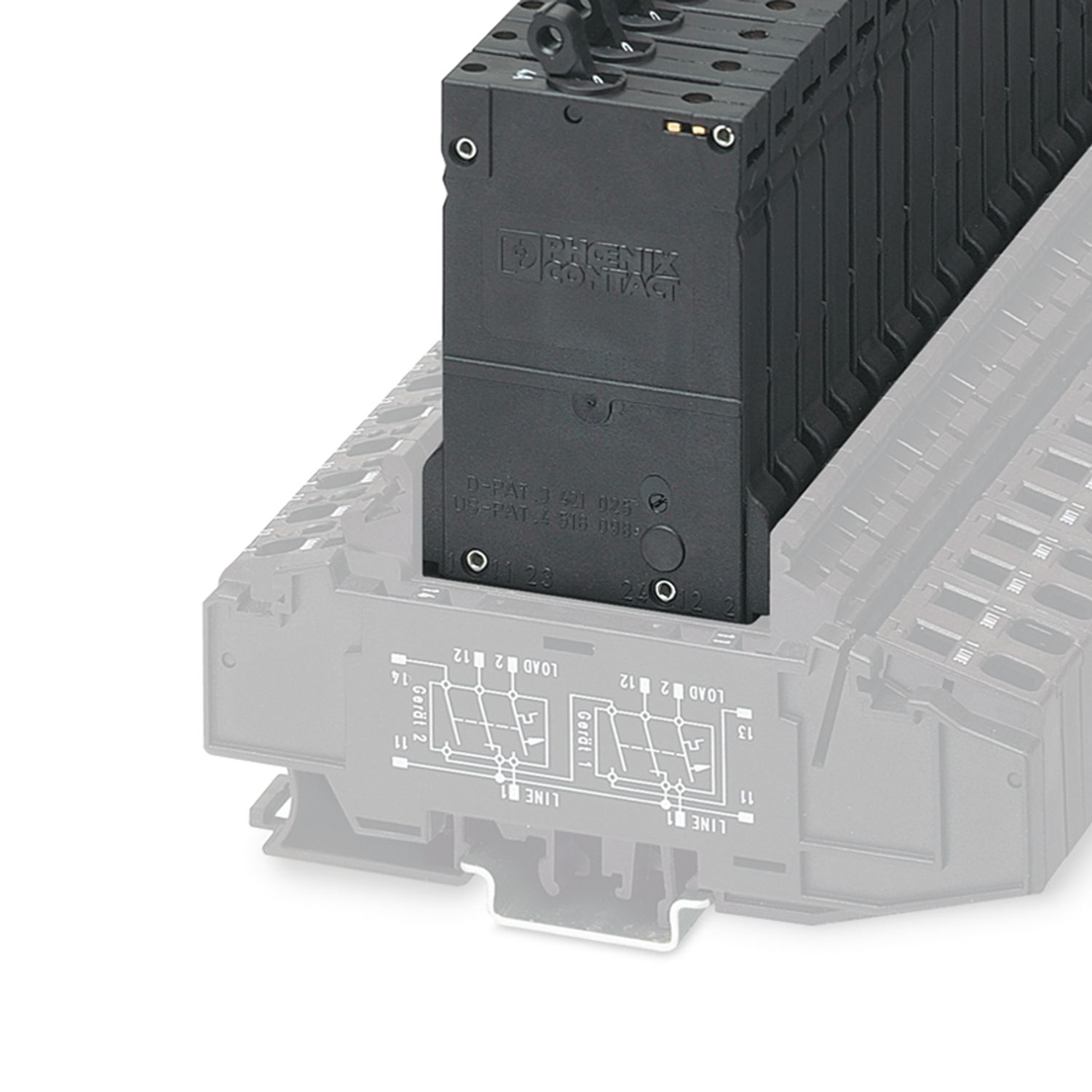

TMCP 1 M1 300 3,0A - Termomagnetisk automatsäkring - 0915784

Artikelegenskaper

Produkttyp	Automatsäkring termomagnetisk
Produktfamilj	TMCP
Konstruktion	Stickkontakt
Poltal	1
Isoleringsegenskaper
Överspänningskategori	II
Nedsmutsningsgrad	2

Elektriska egenskaper

Typ av säkring	Automat
Allmänt
Märkspänning	250 V AC
Märkspänning		65 V DC
Märkström I_N	3 A
Märkstötspänning	2,5 kV
Isolationsmotstånd R_iso	> 100 MΩ (500 VDC)
Hjälpkrets	240 V AC / 1 A (låg induktion)
Hjälpkrets		65 V AC / 1 A (låg induktion)
Typ av utlösning	TM (termomagnetisk)
Apparatmotstånd	0,124 Ω
Mätkortslutningskopplingsförmåga I_cn	400 A
Mätkortslutningskopplingsförmåga I_cn		2500 A (32 V DC)
Kortslutningskapacitet	5000 A (UL 1077: 277 V AC)
Kortslutningskapacitet		2000 A (UL 1077: 65 V DC)
Spänningshållfasthet	3000 V AC (Aktivitetsområde)
		1500 V AC (Huvudströmkrets till hjälpkrets)
		1000 V AC (Hjälpkrets 11-12 till 23-24)
maximala kopplingar	10000 (vid 1 x I_n, induktiv)
Säkring	M1 (medeltrög)
Kontaktutförande	1 slutkontakt
Kontaktutförande		1 brytande kontakt

Anslutningsdata

Anslutningstyp	jackbar

Mått

Materialuppgifter

Brännbarhetsklass enligt UL 94	V-2
Isolationsgrupp	II
Isolationsmaterial	PA66

Mekaniska egenskaper

Mekaniska data
Öppen sidovägg	Nej

Miljö- och livslängdsvillkor

Standarder och bestämmelser

Standarder/föreskrifter	EN 60934
Standarder/föreskrifter	UL 1077

Montering

Artikelnr	0915784
Antal/förp.	6 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	CLA123
Produktnyckel	CLA123
Katalogsida	Sida 281 (CL-2002)
GTIN	4017918600624
Vikt per styck (inklusive förpackning)	49,583 g
Vikt per styck (exklusive förpackning)	47,2 g
Tullnummer	85362010
Ursprungsland	DE
