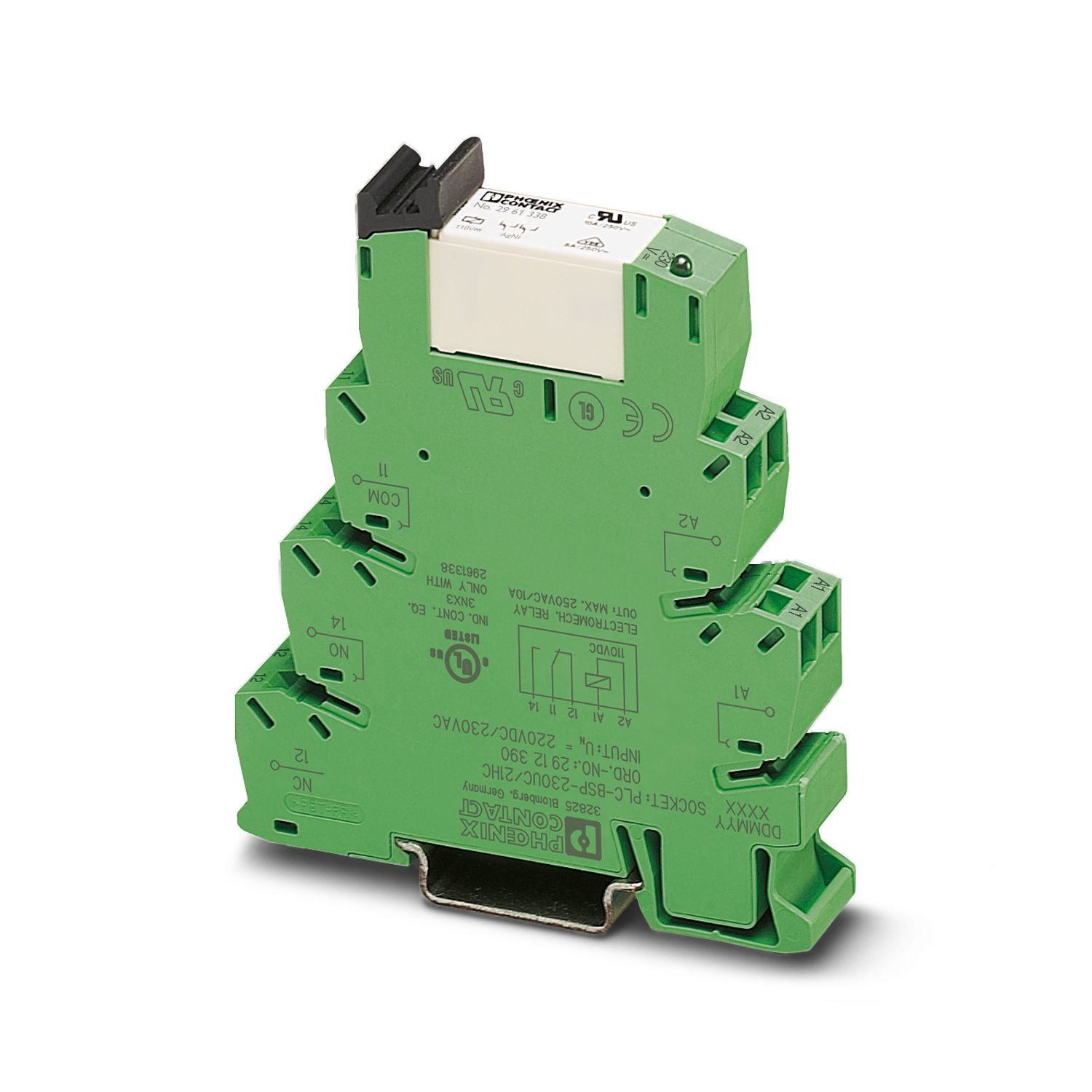

PLC-RSP-230UC/21HC - Relämodul - 2912329

Produkttyp	Relämodul
Produktfamilj	PLC-INTERFACE
Användning	höga kontinuerliga strömmar
Driftsätt	100 % ED
Mekanisk livslängd	3x 10⁷ kopplingar
Isoleringsegenskaper: Normer / föreskrifter
Isolering	säker frånskiljning, förstärkt isolering
Överspänningskategori	III
Nedsmutsningsgrad	2
Status för dataunderhåll
Datum för senaste dataunderhåll	03.07.2025

Maximal förlusteffekt vid märkvillkor	0,99 W
Normer / föreskrifter
Märkstötspänning	6 kV

Magetiseringssida
Ingångsmärkspänning U_N	230 V AC
	220 V DC
Ingångsspänningsområde	179,4 V AC/DC ... 264,5 V AC/DC
Drivenhetens kopplingsförhållande	monostabil
Typisk ingångsström vid U_N	4,3 mA (vid 220 VDC)
	4,5 mA (vid 230 V AC)
Typisk tillslagstid	7 ms
Typisk utlösningstid	10 ms
Skyddskoppling	likriktarbrygga; likriktarbrygga
Driftindikering	LED gul

Direktstart
Kontaktutförande	1 växlande kontakt
Typ av kopplingskontakt	Enkelkontakt
Kontaktmaterial	AgNi
Kopplingsström maximal	250 V AC/DC (Vid spänningar större än 250 V (L1, L2, L3) mellan likadana plintar på närliggande moduler ska skiljeplattan PLC-ATP placeras. En potentialbryggning sker sedan med FBST 8-PLC...eller...FBST 500...)
Minimal kopplingsspänning	12 V (upp till 10 mA)
Kontinuerlig strömbegränsning	10 A
Kontinuerlig strömbegränsning		6 A (Värdet gäller för anslutningarna 12. Om anslutningarna 12 bryggas gäller det normala värdet.)
Maximal inkopplingsström	30 A (300 ms)
Minimal kopplingsström	10 mA (vid 12 V)
Bryteffekt (resistiv last) maximal	240 W (vid 24 V DC)
		58 W (vid 48 V DC)
		48 W (vid 60 V DC)
		50 W (vid 110 VDC)
		80 W (vid 220 VDC)
		2500 VA (vid 250 V AC)
Bryteffekt (resistiv last) maximalt bryggad	144 W (vid 24 V DC Värdet gäller för anslutningarna 12. Om anslutningarna 12 bryggas gäller det normala värdet.)
Bryteffekt (resistiv last) maximalt bryggad		1500 VA (vid 250 V AC Värdet gäller för anslutningarna 12. Om anslutningarna 12 bryggas gäller det normala värdet.)
Brytförmåga	2 A (vid 24 V, DC13)
		0,2 A (vid 110 V, DC13)
		0,2 A (vid 250 V, DC13)
		6 A (vid 24 V, AC15)
		6 A (vid 120 V, AC15)
		6 A (vid 250 V, AC15)

Magetiseringssida
Anslutningstyp	Fjäderkraftanslutning
Avisoleringslängd	8 mm
Ledararea styv	0,14 mm² ... 2,5 mm²
Ledararea flexibel	0,14 mm² ... 2,5 mm²
Ledarare AWG	26 ... 14
Kontaktsida
Anslutningstyp	Fjäderkraftanslutning
Avisoleringslängd	8 mm
Ledararea styv	0,14 mm² ... 2,5 mm²
Ledararea flexibel	0,14 mm² ... 2,5 mm²
Ledarare AWG	26 ... 14

Bredd	14 mm
Höjd	80 mm
Djup	94 mm

Färg	grön (RAL 6021)
Brännbarhetsklass enligt UL 94	V0 (Kapsling)

Omgivningsförhållanden
Kapslingsklass (Relä)	RT II (Reläer)
Kapslingsklass (Reläsockel)	IP20 (Reläsockel)
Drifttemperatur	-40 °C ... 55 °C
Omgivningstemperatur (lagring/transport)	-40 °C ... 85 °C

Normer / föreskrifter
Normer/föreskrifter	IEC 60664
		EN 50178

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

PLC-RSP-230UC/21HC - Relämodul

2912329

Produktdetaljer

Kompatibla produkter

Fördelar

Monteringssätt	DIN-skenemontage
Montageanvisning	monteras utan avstånd
Monteringsläge	valfri

Artikelnr	2912329
Antal/förp.	10 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	DK622A
Produktnyckel	DK622A
GTIN	4046356050739
Vikt per styck (inklusive förpackning)	65,11 g
Vikt per styck (exklusive förpackning)	64,07 g
Tullnummer	85364900
Ursprungsland	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

PLC-RSP-230UC/21HC - Relämodul 2912329

Produktdetaljer

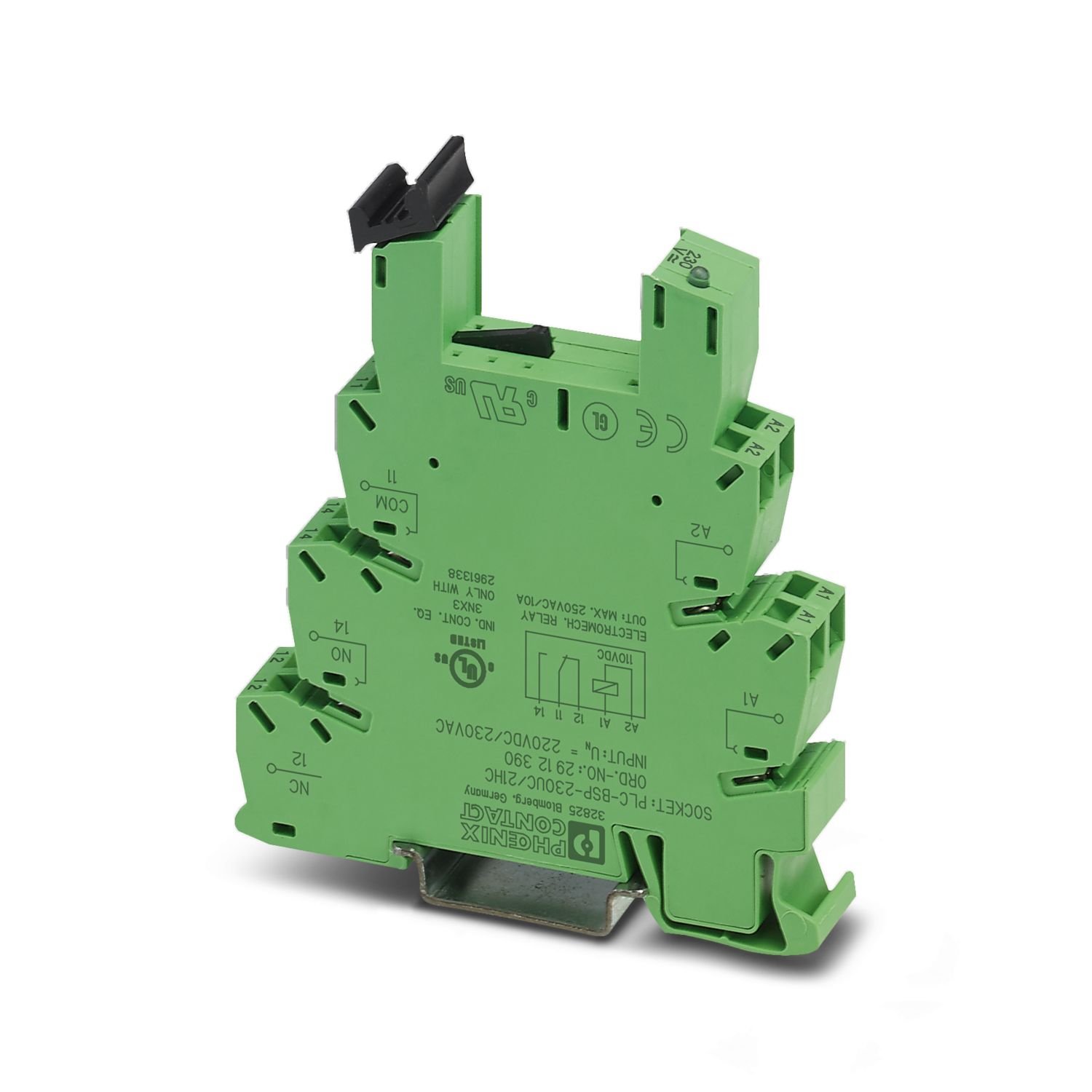

PLC-BSP-230UC/21HC - Reläsockel 2912390
