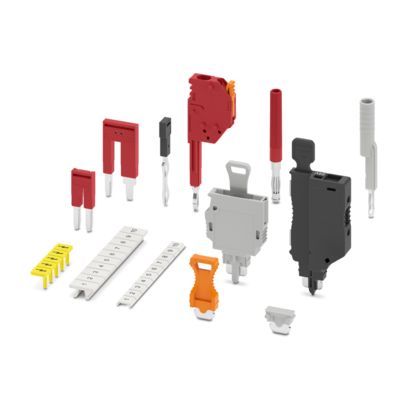

Tillbehör till radplintar

Till skillnad från standardiserade jackbara FSB-bryggor ansluter reduceringsbyglarna radplintar med två olika märkareor. Detta innebär att matningar och samlingsanslutningar kan utföras snabbt och enkelt.

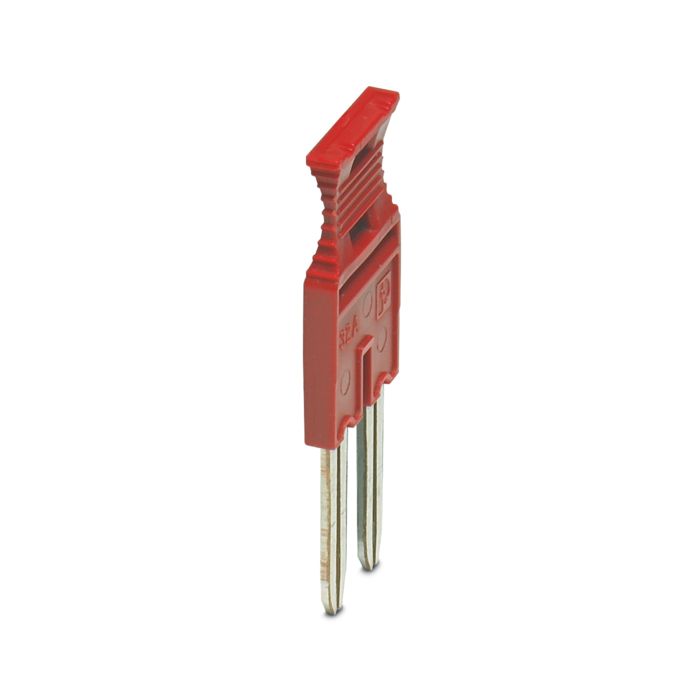

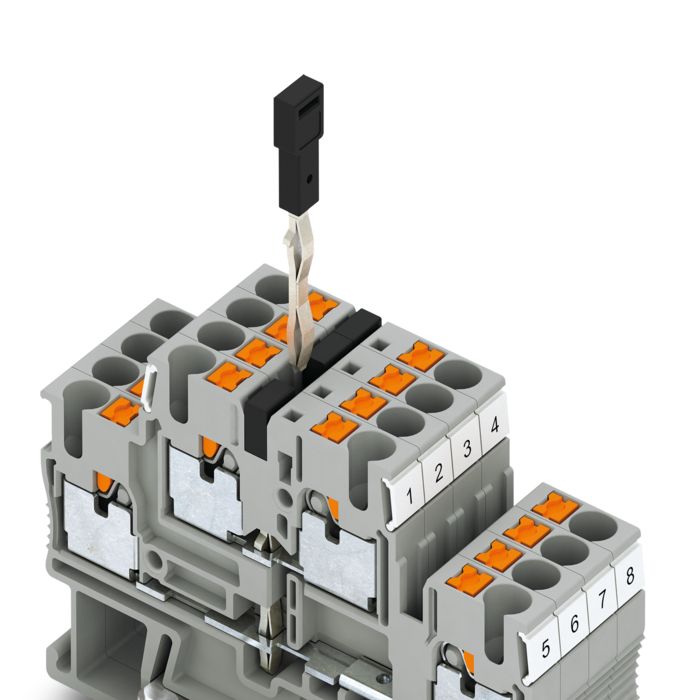

Potentialbryggorna är lämpliga för vertikal bryggning av dubbel- eller fler-våningsplintar. Här visas ett exempel på en två-våningsplint (PTTB 2,5) hur den nedre och övre nivån kan anslutas. OBS: Två-våningsplintarna med suffixet ...PV har redan en permanent integrerad potentialbrygga, vilket innebär att en PV-brygga inte behövs.

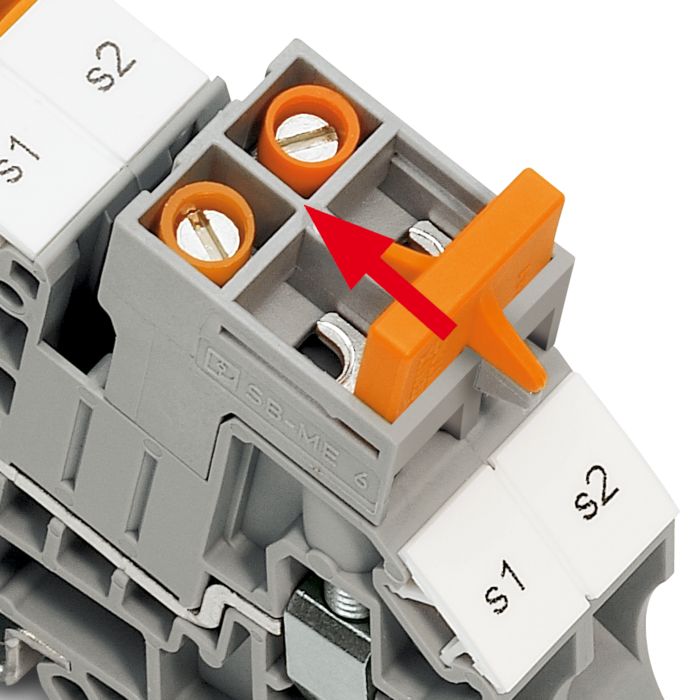

Kopplingsbryggorna SB-ME har utvecklats för testning av omvandlarplintar. Bryggorna kan justeras med hjälp av ett reglage, så att bryggorna kan vara en anslutning mellan potentialerna eller inte. Bryggorna kan sitta kvar plats under tiden. För att förhindra oavsiktlig manövrering kan skjutreglaget fixeras med två skruvar.

Kortslutningspropparna FBHS liknar de jackbara funktionsblocksbryggorna (FBS). De fungerar även som anslutning mellan två potentialer, men är inte avsedda för permanent installation. Till skillnad från funktionsblocksbyglarna har kortslutningspropparna en utdragningshjälp som gör det lättare att sätta i och ta ur kontakterna. FBSH-kontakterna har också en annan insticksmekanism, som gör det lättare att dra ut kontakterna ur bryggschaktet.

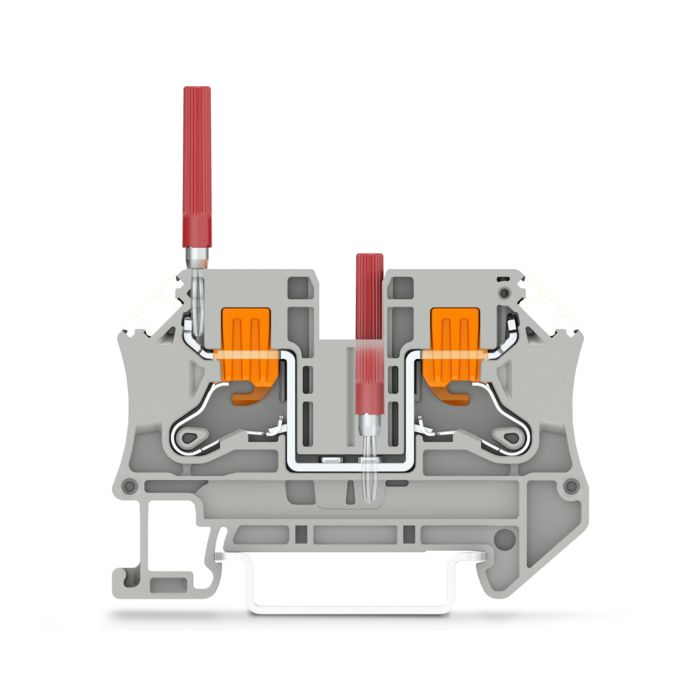

PAI-mätadaptrarna är utformade för radplintarnas bryggschakt. Mätadaptrarna är konstruerade så att de kan sitta kvar permanent i plintarna. För ett test sätter du helt enkelt in testproppen i adaptern.

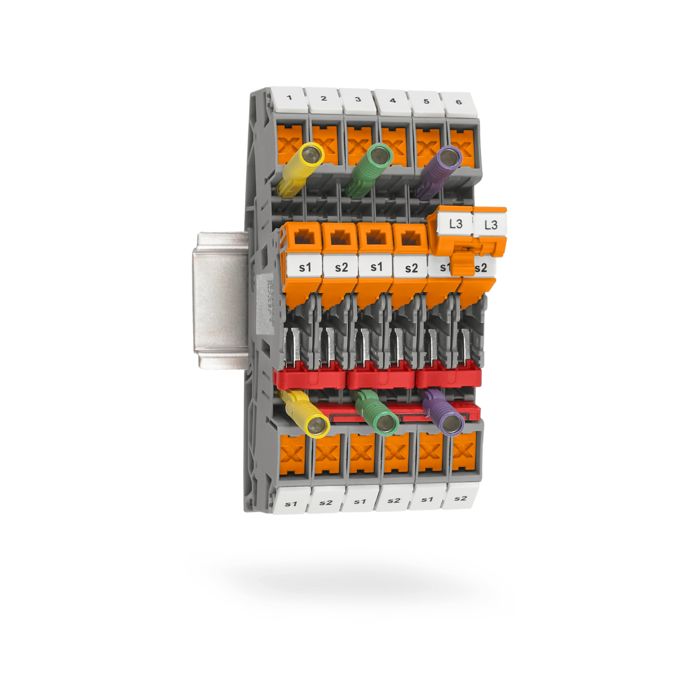

De uppradbara testpropparna kan kombineras för att skapa individuella testprobsblock. Kontakterna kan enkelt kopplas ihop. Det finns distansplattor för att hoppa över enskilda klämmor vid användning av testprobsblocken. Distansplattorna kan anslutas till testpropparna på samma sätt.

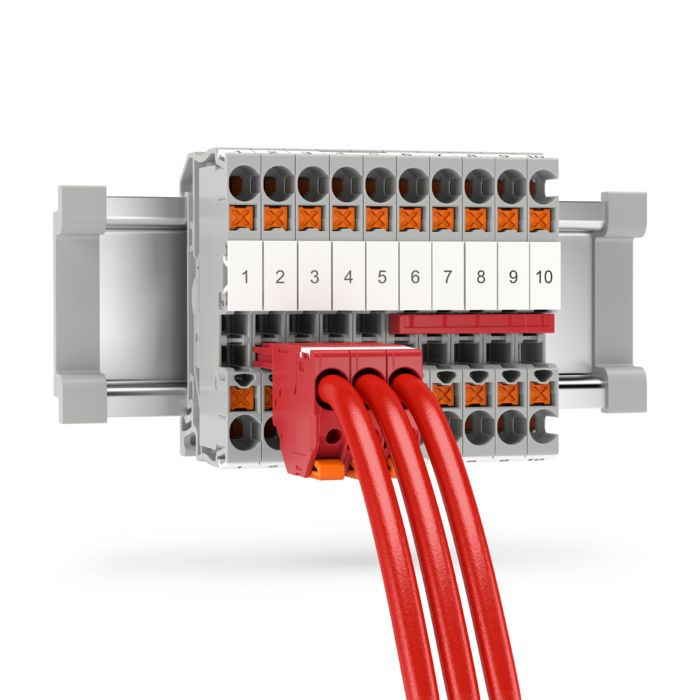

LPS-servicekontakterna är lämpliga för service- och teständamål i testfältet. De ansluts i bryggschaktet och kan sättas in och tas ut upprepade gånger. För att uppnå höga kontaktcykler och erbjuda jämn kvalitet och lång livslängd är kontaktytorna försedda med silverplätering. Kontakterna finns som enstaka kontakter eller som en modulvariant som är uppradbar. Kontakterna är utrustade med LP-spakteknik för enkel hantering vid anslutning av alla typer av ledare.

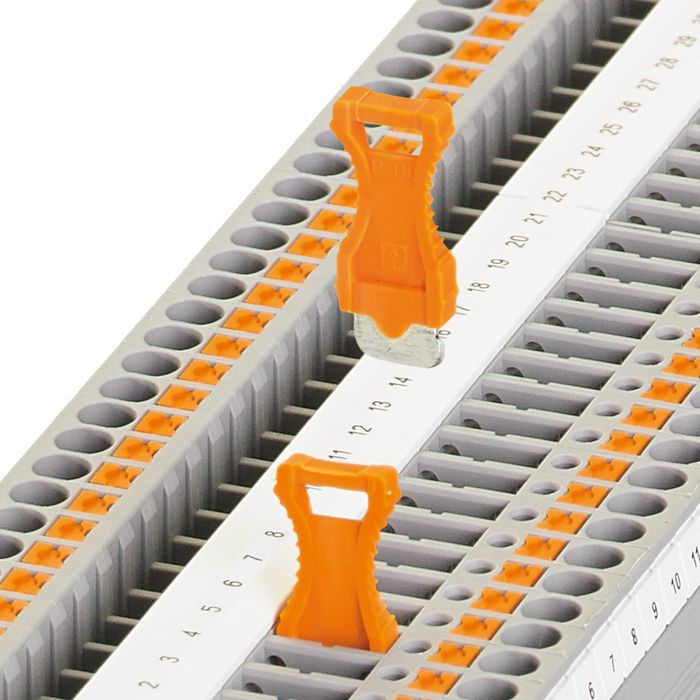

Frånskiljarpropparna P-DI passar om man vill ha enkel separering av signaler. Till skillnad från knivfrånskiljarplintar kan frånskiljarproppar enkelt sättas i och tas ur för hand. För att förhindra att frånskiljarpropparna tappas bort kan de även anslutas till frånskiljningszonen åt fel håll. Strömmen förblir då bruten.

Genomföringskontakterna och genomföringsspärrarna gör att de frånskiljande grundplintarna kan modifieras permanent. Genomföringskontakten omvandlar den frånskiljande grundplinten till en normal genomföringsplint och genomföringsblocket bryter permanent strömmen mellan de två anslutningarna.

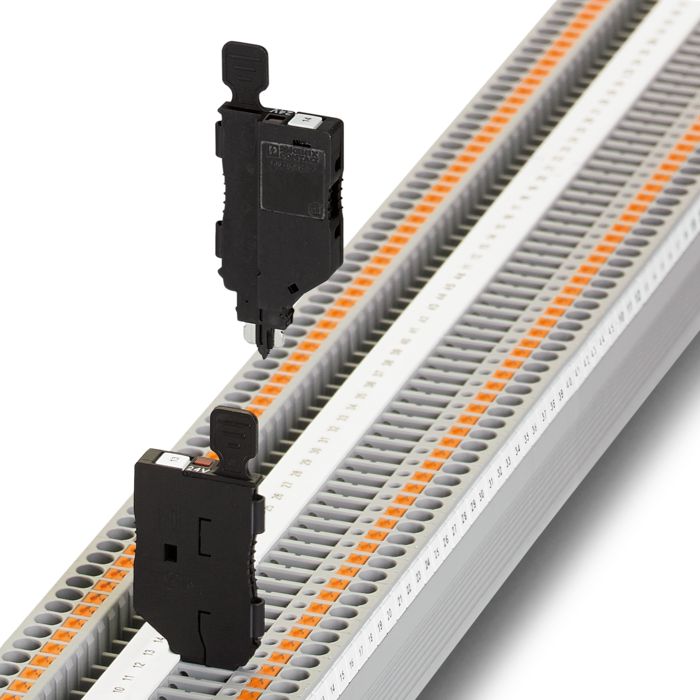

Säkringspropparna gör det enkelt att integrera en säkring i de frånskiljande grundplintarna. När du beställer säkringsproppar kan du välja mellan olika varianter med och utan ljusindikering. Genom valet av ljusindikering definieras även spänningen.

Förutom frånskiljningskontakter och säkringsproppar omfattar portföljen med funktionskontakter även komponenthållarproppar. Precis som med säkringspropparna finns det ett urval av olika kontakter som kan skilja sig åt när det gäller ström- och spänningsvärden.
