PLT-SEC-T3-3S-230-P
-
Skyddsplugg typ 3
2905236
E-nummer:
5270318
E-nummer:
5270318
Reservkontakt för apparatskydd typ 3 för produktserien PLUGTRAB SEC T3 3S. Märkspänning 230 V.
Produktdetaljer
| Produkttyp | Reservkontakt |
| Produktfamilj | SEC Family |
| Strömförsörjningssystem IEC | TN-S |
| TT | |
| Konstruktion | Stickkontakt |
| Poltal | 4 |
| Signalering överspänningsskydd defekt | optisk |
| Isoleringsegenskaper | |
| Överspänningskategori | III |
| Nedsmutsningsgrad | 2 |
| IEC provklass | III |
| T3 | |
| EN typ | T3 |
| Anslutningstyp | jackbar |

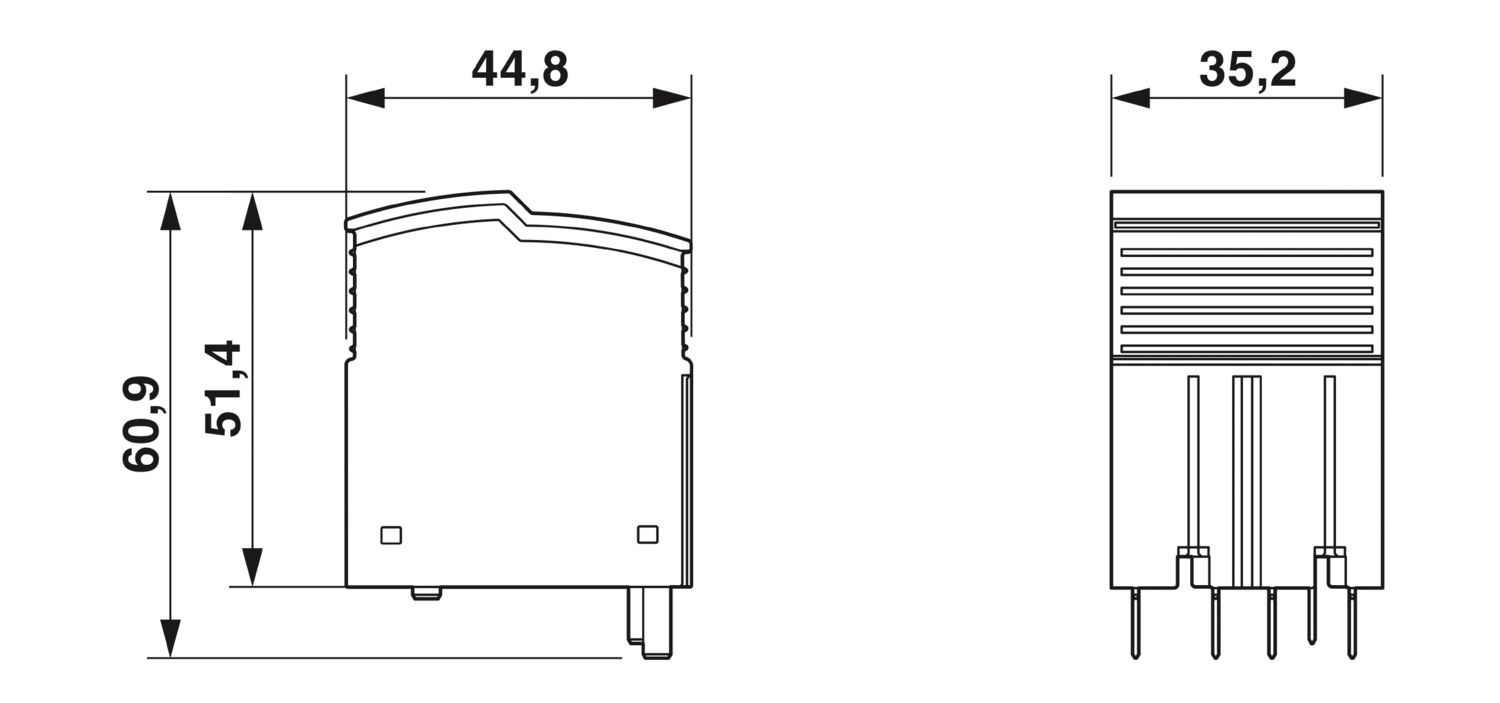

| Måttskiss |
|
| Bredd | 35,2 mm |
| Höjd | 44,8 mm |
| Djup | 60,9 mm |
| Delningsenhet | 2 MOD |
| Färg | ljusgrå (RAL 7035) |
| Brännbarhetsklass enligt UL 94 | V-0 |
| Materialets CTI-värde | 600 |
| Isolationsmaterial | PA 6.6-FR 20% GF |
| PA 6.6-FR | |
| Materialgrupp | I |
| Kåpans material | PA 6.6-FR 20 % GF |
| PA 6.6-FR |

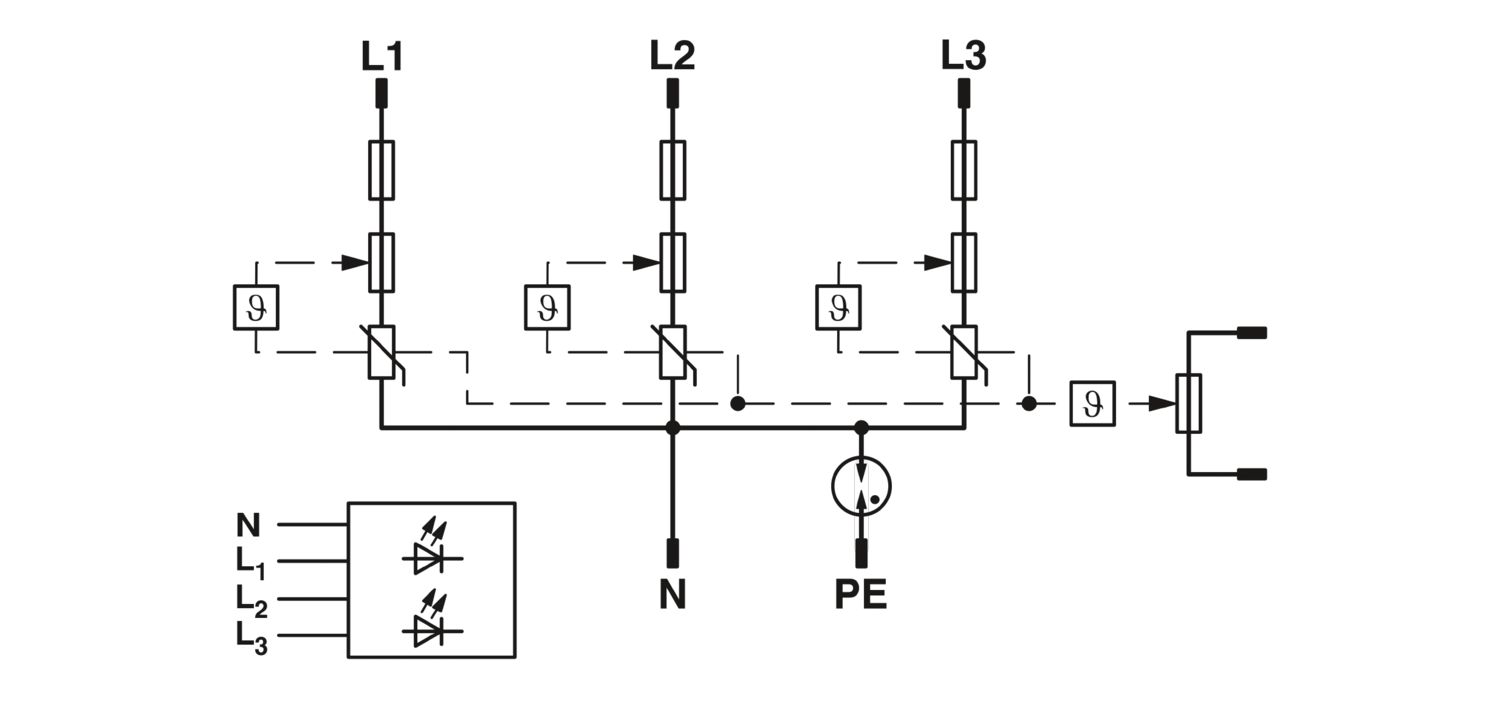

| Skyddsvägar | L-N |
| L-PE | |
| N-PE | |
| Kraftriktning | 3L-N & N-PE |
| Märkspänning UN | 230/400 V AC (TN-S) |
| 230/400 V AC (TT - endast tillsammans med jordfelsbrytare) | |
| Märkfrekvens fN | 50 Hz (60 Hz) |
| Maximal kontinuerlig spänning UC | 264 V AC |
| Skyddsledarström IPE | ≤ 5 µA |
| Standby-effektförbrukning PC | ≤ 2 VA (vid UREF) |
| ≤ 2,2 VA (vid UC) | |
| Referensprovspänning UREF | 255 V AC |
| Nominell avledningsström In (8/20) µs | 3 kA |
| Kombinerad stöt UOC | 6 kV |
| Skyddsnivå Up (L-N) | ≤ 1,4 kV |
| Skyddsnivå Up (L-PE) | ≤ 1,5 kV |
| Skyddsnivå Up (N-PE) | ≤ 1,5 kV |
| TOV-förhållande vid UT (L-N) | 440 V AC (5 s / withstand-läge) |
| 440 V AC (120 min / withstand-läge) | |
| TOV-förhållande vid UT (L-PE) | 440 V AC (5 s / withstand-läge) |
| 440 V AC (120 min / withstand-läge) | |
| 1455 V AC (200 ms / felsäkert läge) | |
| TOV-förhållande vid UT (N-PE) | 1200 V AC (200 ms / felsäkert läge) |
| Tillslagstid tA (L-N) | ≤ 25 ns |
| Tillslagstid tA (L-PE) | ≤ 100 ns |
| Tillslagstid tA (N-PE) | ≤ 100 ns |
| Kortslutningshållfasthet ISCCR | 1,5 kA AC |
| Omgivningsförhållanden | |
| Skyddsklass | IP20 |
| Drifttemperatur | -40 °C ... 70 °C |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 70 °C |
| Höjdläge | ≤ 2000 m (m.ö.h.) |
| Tillåten relativ luftfuktighet (drift) | 5 % ... 95 % |
| Stöt (drift) | 30g (Halvsinus / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibration (drift) | 5g (10 ... 150 Hz / 20 cykler / axel / X, Y, Z) |
| Standarder/föreskrifter | IEC 61643-11 |
| Anmärkning | 2011 |
| EN 61643-11 | |
| Standarder/föreskrifter | EN 61643-11 |
| Anmärkning | 2012 |
| Monteringssätt | på baselement |
Fördelar
Serie med universella överspänningsskydd med optimal energetisk koordination från blixtströmavledare till apparatskydd
Enkelt underhåll tack vare konsekvent jackbara skyddsmoduler
Hela tiden informerad tack vare mekanisk-optisk statusindikering och fjärrsignalkontakt
Tack vare skruvanslutning och push-in-anslutning går det att välja den anslutningsteknik som passar bäst
Ett optimalt skydd av den industriella strömförsörjningen innebär högre livslängd och tillgänglighet för anläggningen
