SACC-M12MST-4PL-CM M
-
Matningskontakt
1646347
Matningskontakt, Effekt, 4-polig, oskärmad, hane rak M12, kodning: T, Push-Lock fjäderkraftanslutning, Kontakt 4 ledande
Produktdetaljer

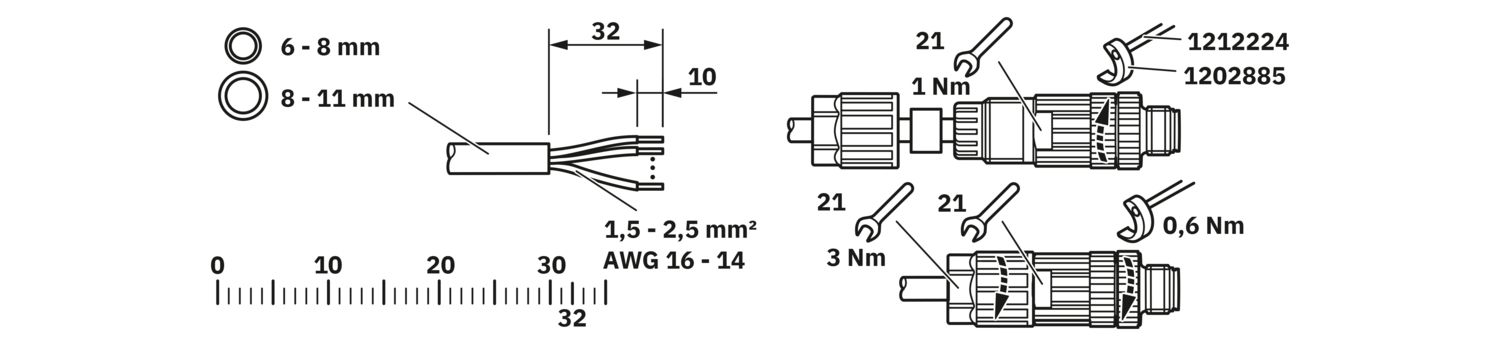

| Montageanvisning | OBS: Observera de tillåtna böjningsradierna vid dragning av kablar eftersom för stora böjkrafter kan utgöra en risk för kapslingsklassen. Skydda kontakten mot mekanisk belastning, t.ex. med hjälp av buntband. |
| Produkttyp | Cirkulära kontakter (kabelsidan) |
| Användning | Matning |
| Sensortyp | Effekt |
| Poltal | 4 |
| Antal kabelutgångar | 1 |
| Skärmad | nej |
| Kodning | T |
| Kabelanslutning | rak |
| Måttskiss |
|
| Bredd | 23 mm |
| Höjd | 23 mm |
| Längd | 69 mm |
| Kapslingar | |
| Kapslingsdiameter | 23 mm |
| Ledaranslutning | |
| Anslutningstyp | Push-Lock fjäderkraftanslutning |
| Anslutning | |
| Kontakt | Färg (signalbeteckning) | Kontakt (tillval) | 1 = BN |
| 2 = WH | |
| 3 = BU | |
| 4 = BK | |
| Mekaniska data | |
| Anslutningsfrekvens | ≥ 100 |
| Anslutning 1 | |
| Byggform huvud | hane |
| Kabelutgång huvud | rak |
| Typ av gänga huvud | M12 |
| Kodning | T |
| Signaltyp/kategori | Effekt |
| Omgivningsförhållanden | |
| Skyddsklass | IP65 |
| Normbeteckning | M12-kontakter |
| Standarder/föreskrifter | enligt IEC 61076-2-111 |
Fördelar
Tidsbesparande Push-Lock-anslutning: koppling och frånkoppling av ledarna utan verktyg genom att öppna kontaktspakarna
Intuitiv anslutning: Enkel tilldelning av enskilda ledare tack vare färg- och nummermärkning på kontaktspakarna
Integrerad Push-in Technology: styva och förbehandlade ledare genom att de kabeldras direkt och enkelt
Stöt- och vibrationssäker anslutning: Den beprövade fjäderkrafttekniken garanterar en fast och säker kontaktering
