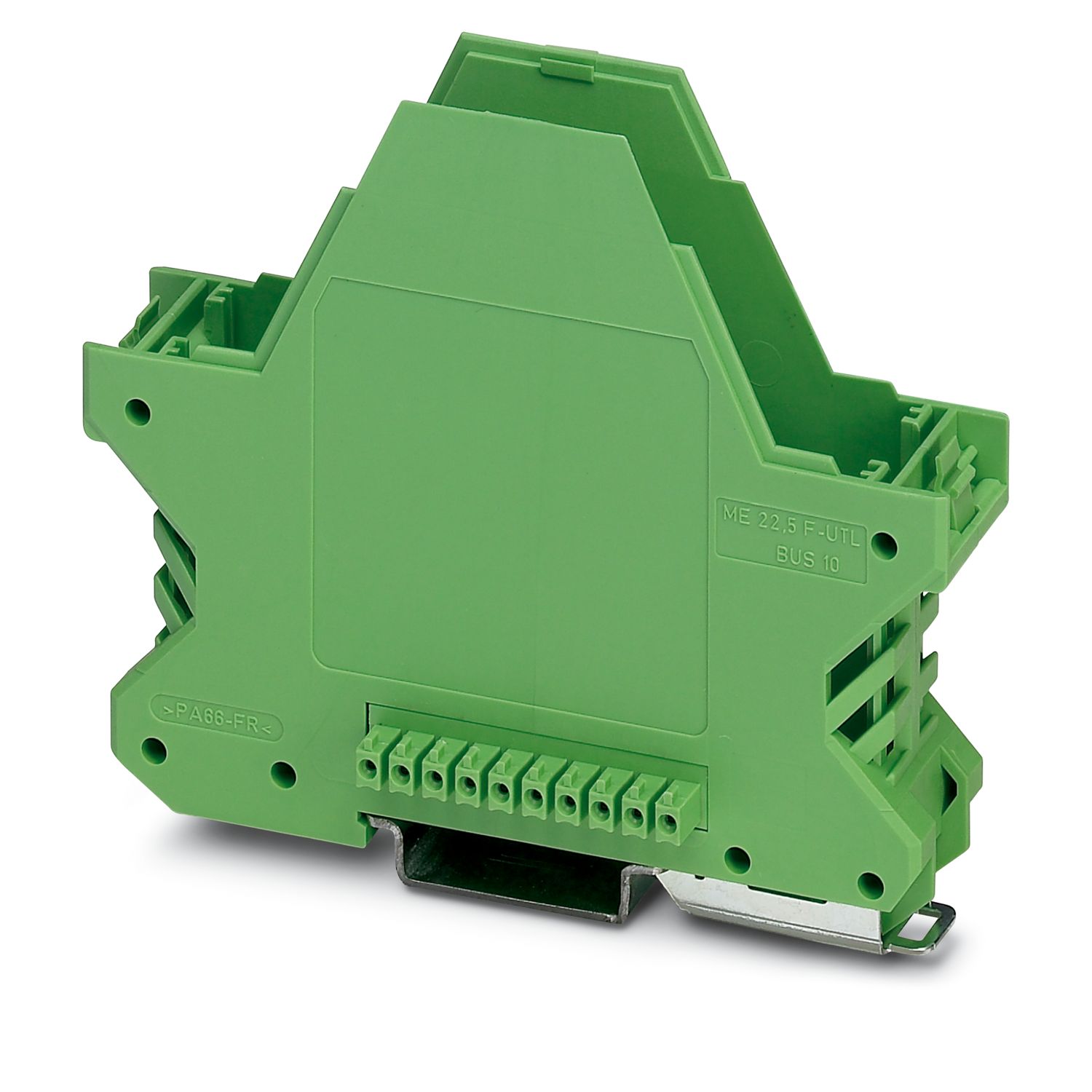

DIN-skenekapsling, Kapslingsunderdel med fotreglage i lås, platt konstruktion, med ventilationsöppningar, bredd: 22,6 mm, höjd: 99 mm, djup: 84,8 mm, färg: grön (liknande RAL 6021), tvärförbindelse: integrerad busskontakt, poltal tvärförbindning: 10, Busskontakt: 10 parallella kontakter
| Montageanvisning | Observera användaranvisningen i nedladdningsområdet. |
| Rekommendation | Material kontaktpads för busskontakt, galvaniskt guld (hårdguld) |
| Produkttyp | Kapslingsunderdel |
| Kapslingstyp | DIN-skenekapsling |
| Kapslingsserie | ME |
| Produktfamilj | ME 22,5.. |
| Konstruktion | Kapslingsunderdel med ventilationsöppningar, täcklock erforderligt som komplettering av modulen |
| Max. poltal | 0) |
| utförande | Kapslingsunderdel med fotreglage i lås, platt konstruktion |
| Ventialtionsöppning finns | ja |
| Måttskiss |
|
| Bredd | 22,6 mm |
| Höjd | 99 mm |
| Djup | 84,8 mm |
| Djup från DIN-skenans överkant | 78,2 mm |
| Djup från DIN-skenans överkant till stödpunktens överdel | 46 mm |
| Kretskortsdesign | |
| Kretskortstjocklek | 1,4 mm ... 1,8 mm |
| Färg (Kapsling) | grön (RAL 6021) |
| Brännbarhetsklass enligt UL 94 | V0 |
| CTI enligt IEC 60112 | 600 |
| Kåpans material | PA |
| Ytbeskaffenhet | obehandlad |
| Förlusteffekt enskild kapsling vid 20 °C | |
| Omgivningstemperatur | 20 °C |
| Reduktionsfaktor | 1 |
| Montageriktning | vertikal |
| Förlusteffekt | 5,9 W |
| Förlusteffekt enskild kapsling vid 30 °C | |
| Omgivningstemperatur | 30 °C |
| Reduktionsfaktor | 0,91 |
| Montageriktning | vertikal |
| Förlusteffekt | 5,4 W |
| Förlusteffekt enskild kapsling vid 40 °C | |
| Omgivningstemperatur | 40 °C |
| Reduktionsfaktor | 0,81 |
| Montageriktning | vertikal |
| Förlusteffekt | 4,8 W |
| Förlusteffekt enskild kapsling vid 50 °C | |
| Omgivningstemperatur | 50 °C |
| Reduktionsfaktor | 0,7 |
| Montageriktning | vertikal |
| Förlusteffekt | 4,1 W |
| Förlusteffekt enskild kapsling vid 60 °C | |
| Omgivningstemperatur | 60 °C |
| Reduktionsfaktor | 0,57 |
| Montageriktning | vertikal |
| Förlusteffekt | 3,35 W |
| Förlusteffekt enskild kapsling vid 70 °C | |
| Omgivningstemperatur | 70 °C |
| Reduktionsfaktor | 0,49 |
| Montageriktning | vertikal |
| Förlusteffekt | 2,9 W |
| Vibrationstest | |
| Provspecifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frekvens | 10 - 150 - 10 Hz |
| Sweep-hastighet | 1 oktav/min |
| Amplitud | 0,15 mm (10 Hz ... 58,1 Hz) |
| Acceleration | 2g (58,1 Hz ... 150 Hz) |
| Provtid per axel | 2,5 h |
| Testriktningar | X-, Y- och Z-axel |
| Glödtrådstest | |
| Provspecifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Verkningstid | 30 s |
| Värmebeständighet/kultryckstest | |
| Provspecifikation | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatur | 125 °C |
| Provtid | 1 h |
| Kraft | 20 N |
| Mekanisk hållfasthet/falltrumma | |
| Provspecifikation | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Fallhöjd | 50 cm |
| Frekvens | 10 |
| Stötar | |
| Provspecifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Stötform | Halvsinus |
| Acceleration | 15g |
| Stöttid | 11 ms |
| Antal stötar per riktning | 3 |
| Testriktningar | X-, Y- och Z-axel (pos. och neg.) |
| Kapslingsklass (IP-kod) | |
| Provspecifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Omgivningsförhållanden | |
| Max IP-kod som kan uppnås | IP20 |
| Drifttemperatur | -40 °C ... 105 °C (beroende på förlusteffekten) |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 55 °C |
| Omgivningstemperatur (montering) | -5 °C ... 100 °C |
| Relativ luftfuktighet (lagring/transport) | 80 % |
| Antal kretskortsfästen | 1 |
| Typ av kretskortsmontering | Insats (som tillval med låsanordning i form av draglås för kretskort) |
| Kretskortstjocklek | 1,4 mm ... 1,8 mm |
| Monteringssätt | DIN-skenemontage |
| Förpackningstyp | förpackade i kartong |
| Typ av omförpackning | Kartong |
| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 8 A | |||
| Usegroup D | ||||
| 300 V | 8 A | |||
| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 8 A | |||
| Usegroup D | ||||
| 300 V | 8 A | |||
