HC-STA-B10-BWSC-ELC-AL
-
Kapsling
1411321
Genomföringshus B10, med längsbygel, material: Aluminiumgjutgodslegering, sjövattenbeständig, material skyddslock: PC, höjd: 30,5 mm, kabelförskruvning: utan, skyddslock: ja, Standard, med platt packning
Produktdetaljer
| Allmänt | för kontaktinsatser HC-B10, BB18, DD42, M, K8/24 |
| Allmänt | kan även beställas som pulverlackerad eller färgad variant: 1373275 HC-STA-B10-BWSC-EL/.../... |
| Produkttyp | Kåpa med bygellås |
| Kapslingstyp | Genomföringshus |
| Användning | Standard |
| Konstruktion | B10 |
| Skyddslock | ja |
| Pg-genomföring | utan |
| Måttskiss |
|
| Bredd | 53 mm |
| Höjd | 30,5 mm |
| Längd | 93,5 mm |
| Borrhålsavstånd horisontellt | 83 mm |
| Borrhålsavstånd vertikalt | 32 mm |
| Borrhålsdiameter | 4,5 mm |
| Byggmått | |
| Bredd monteringsöppning | 35 mm |
| Längd monteringsöppning | 65 mm |
| Brännbarhetsklass enligt UL 94 | V0 (Låsning) |
| V0 (Skyddslock) | |

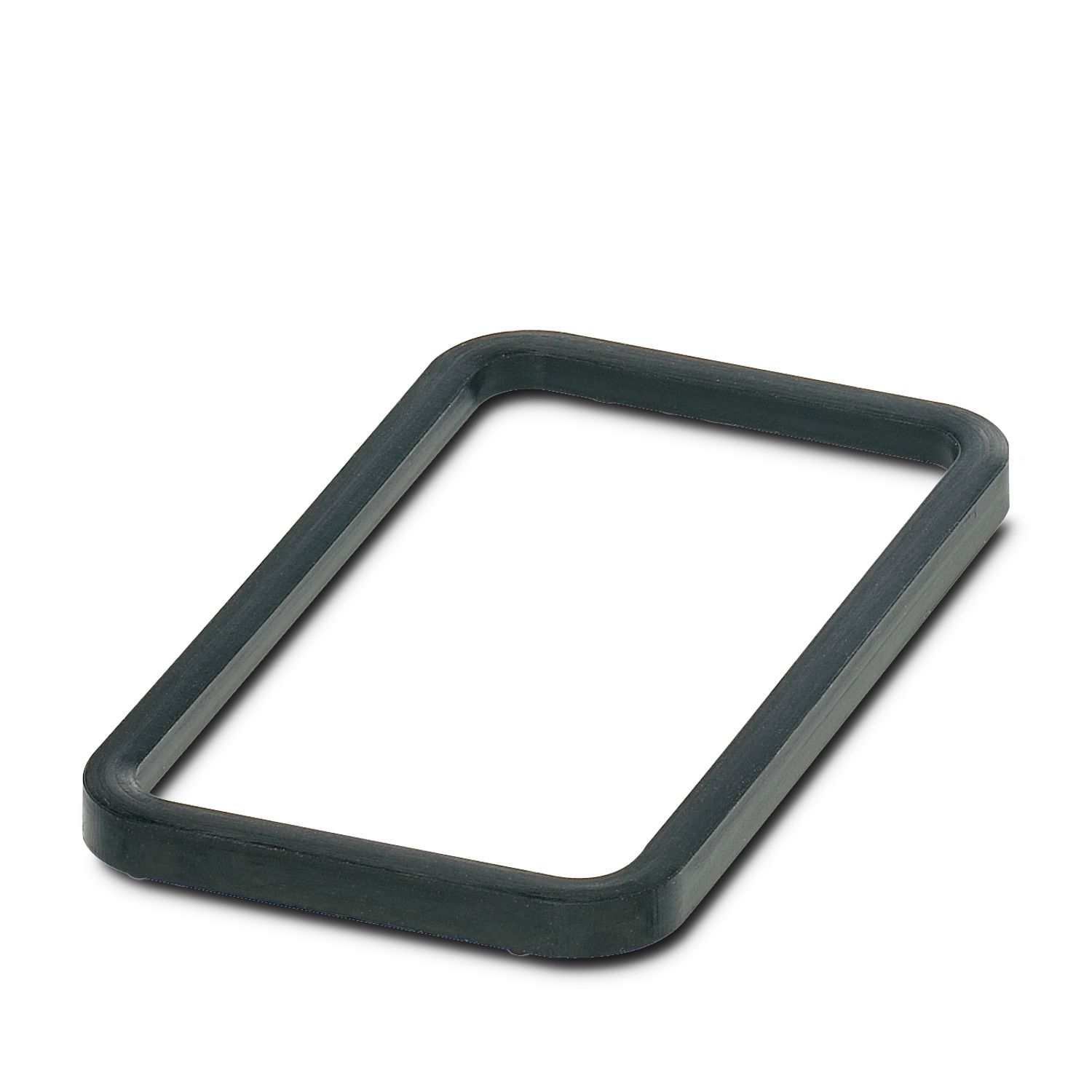

| Material, packning | NBR, ledande |
| NBR, ledande | |
| Kåpans material | Aluminiumgjutgodslegering, sjövattenbeständig |
| Material kåpans yta | obehandlad |

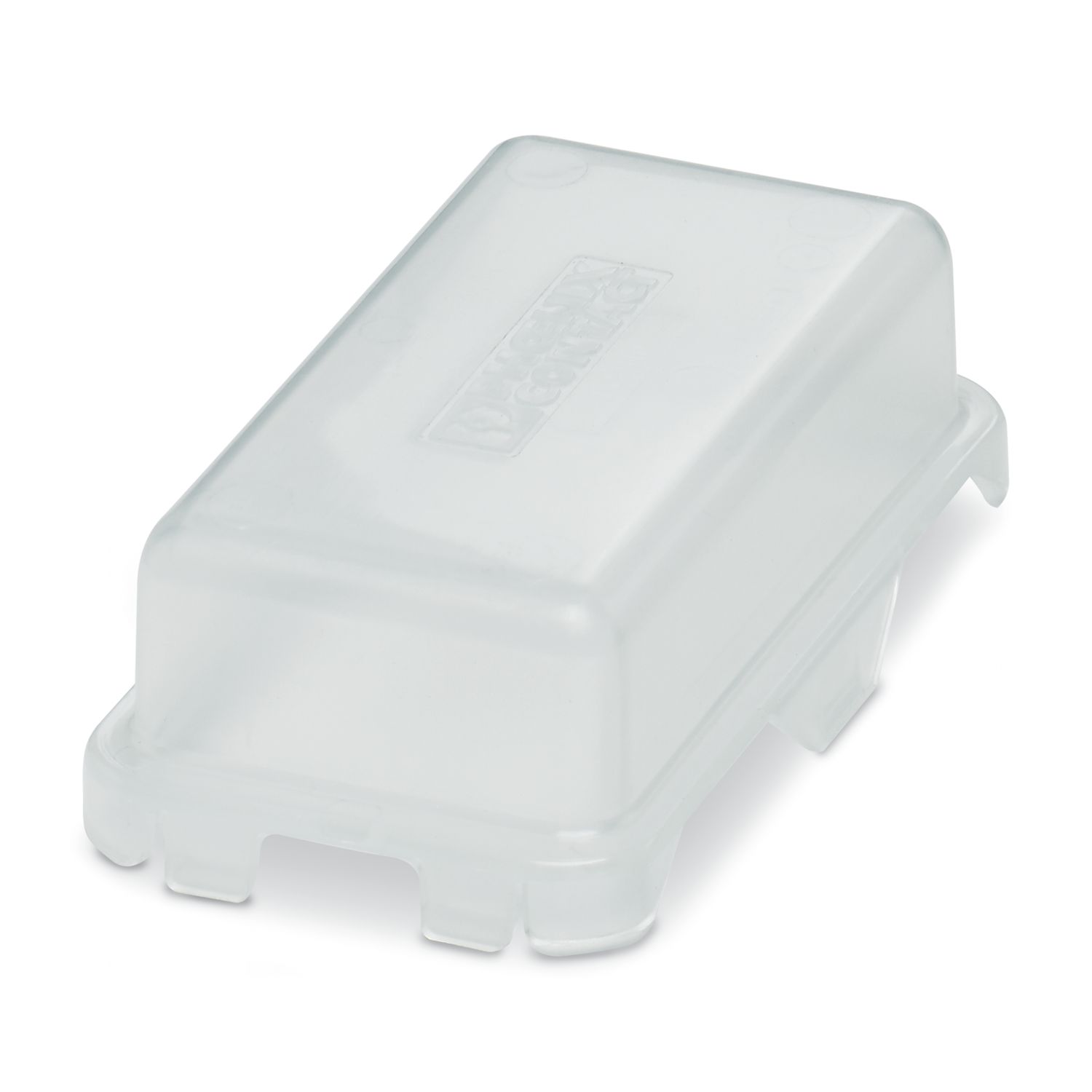

| Material, skyddslock | PC |
| Material, låsbygel | PA |
| Mekaniska data | |
| Låstyp | Bygel |
| Åtdragningsmoment | 0,8 Nm ... 1,2 Nm (För monteringshöljets M4-montageskruvar) |
| Omgivningsförhållanden | |
| Skyddsklass | IP66 (med låst skyddslock) |
| IP67 (i anslutet tillstånd) | |
| Slagtålighet | IK08 |
| Drifttemperatur | -40 °C ... 125 °C |
Fördelar
God skärmningseffekt vid elektromagnetiska störningar
