2 ledare med samma area, flexibla med trådändhylsa utan plasthylsa
0,25 mm² ... 1 mm²
2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa
0,5 mm²
Märkström
32 A
Belastningsström maximal
32 A (vid 4 mm² ledararea)
Märkspänning
400 V
Märkarea
4 mm²
Bredd
6,2 mm
Ändbrickans bredd
1,5 mm
Färg
grå
Brännbarhetsklass enligt UL 94
V2
Isolationsgrupp
I
Isolationsmaterial
PA
Statisk isoleringsmaterialanvändning i kyla
-60 °C
Temperaturindex för isolieringsmaterial (DIN EN 60216-1 (VDE 0304-21))
130 °C
Relativt index för isoleringsmaterial (Elec., UL 746 B)
130 °C
Brandskydd för spårbundna fordon (DIN EN 45545-2) R22
HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R23
HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R24
HL 1 - HL 3
Brandskydd för spårbundna fordon (DIN EN 45545-2) R26
HL 1 - HL 3
Värmeavgivning kalorimetrisk NFPA 130 (ASTM E 1354)
28 MJ/kg
Ytor antändbarhet NFPA 130 (ASTM E 162)
godkänd
Specifik optisk rökgastäthet NFPA 130 (ASTM E 662)
godkänd
Rökgas giftighet NFPA 130 (SMP 800 C)
godkänd
Stötspänningstest
Isolationsspänning börvärde
7,3 kV
Resultat
Godkänd i test
Temperaturstegringstest
Krav temperaturstegringstest
Temperaturhöjning ≤ 45 K
Resultat
Godkänd i test
Kortslutningsströmstest 4 mm²
0,48 kA
Resultat
Godkänd i test
Driftsfrekvent spänningshållfasthet
Isolationsspänning börvärde
1,89 kV
Resultat
Godkänd i test
Mekaniska data
Öppen sidovägg
Ja
Mekanisk hållfasthet
Resultat
Godkänd i test
Fastsättning på hållaren
Bärskena/Befestigungsauflage
NS 35
Provkraft börvärde
1 N
Resultat
Godkänd i test
Test med avseende på kabelskador och -lossning
Rotationshastighet
10 v/min
Vridningar
135
Ledarens tvärsnittsarea/vikt
0,2 mm² / 0,2 kg
4 mm² / 0,9 kg
Resultat
Godkänd i test
Nålflamtest
Verkningstid
30 s
Resultat
Godkänd i test
Anslutning enligt norm
IEC 60947-7-1
Monteringssätt
NS 35/7,5
NS 35/15
Artikelnr
2714035
Antal/förp.
50 Styck
Minsta beställningsantal
1 Styck
Försäljningskod
BE1253
Produktnyckel
BE1253
Katalogsida
Sida 587 (C-3-2013)
GTIN
4017918061289
Vikt per styck (inklusive förpackning)
19,14 g
Vikt per styck (exklusive förpackning)
19,14 g
Tullnummer
85369010
Ursprungsland
GR
China RoHS
Environment friendly use period (EFUP)
EFUP-50
En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)
Inget ämne med en viktandel på mer än 0,1 %

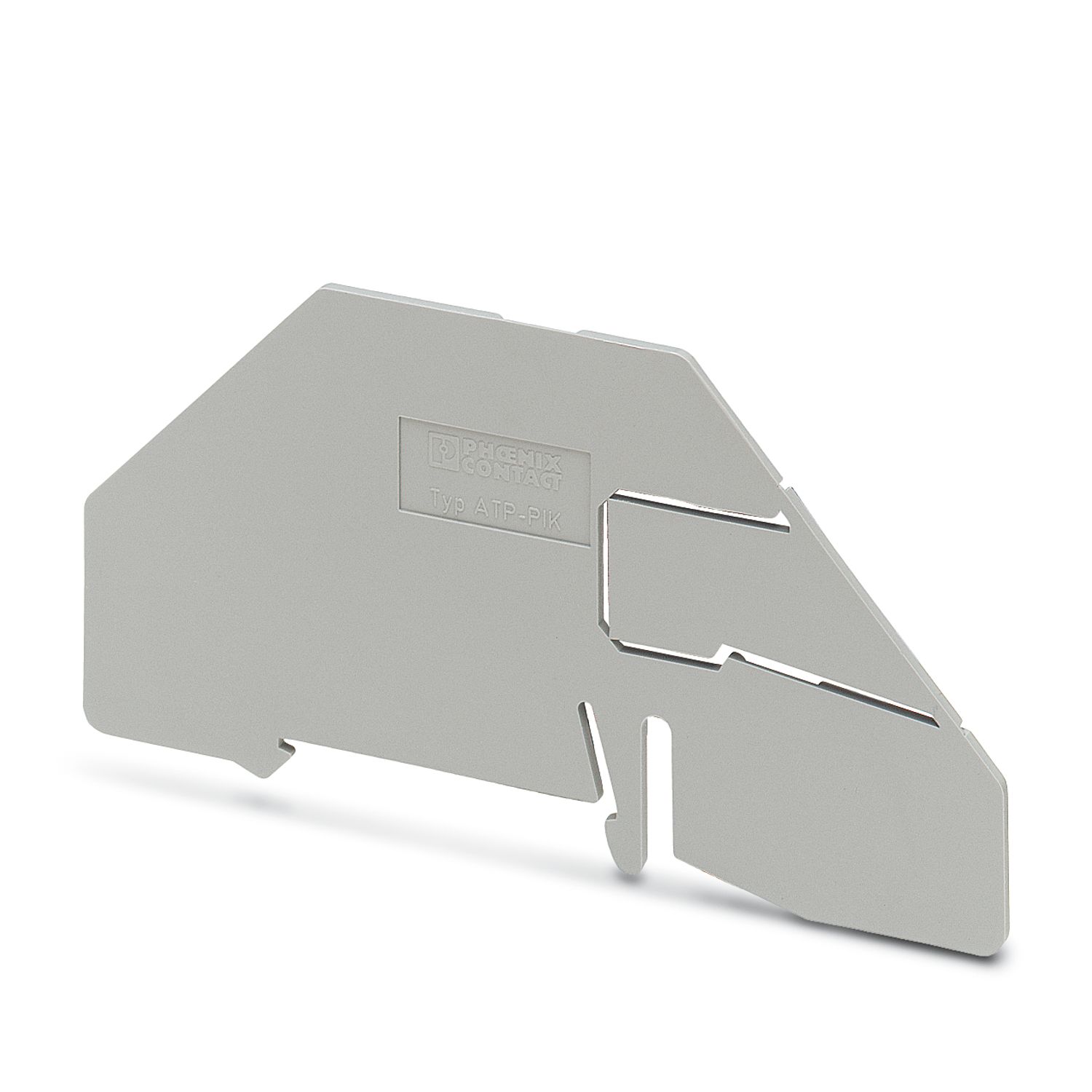

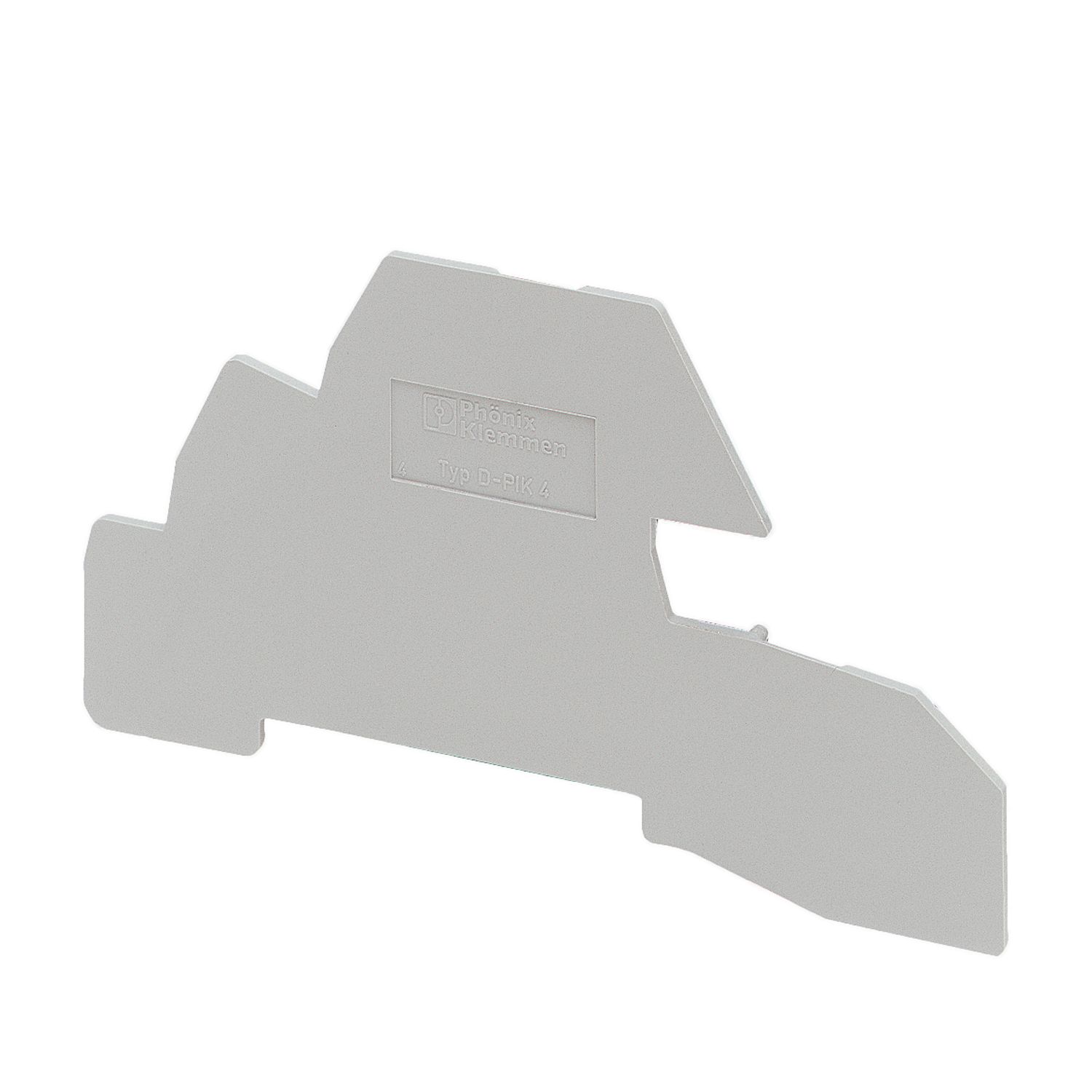

Kompatibla produkter
