ELR 1-SC-230AC/600AC-20
-
Halvledarkontaktor
1032920

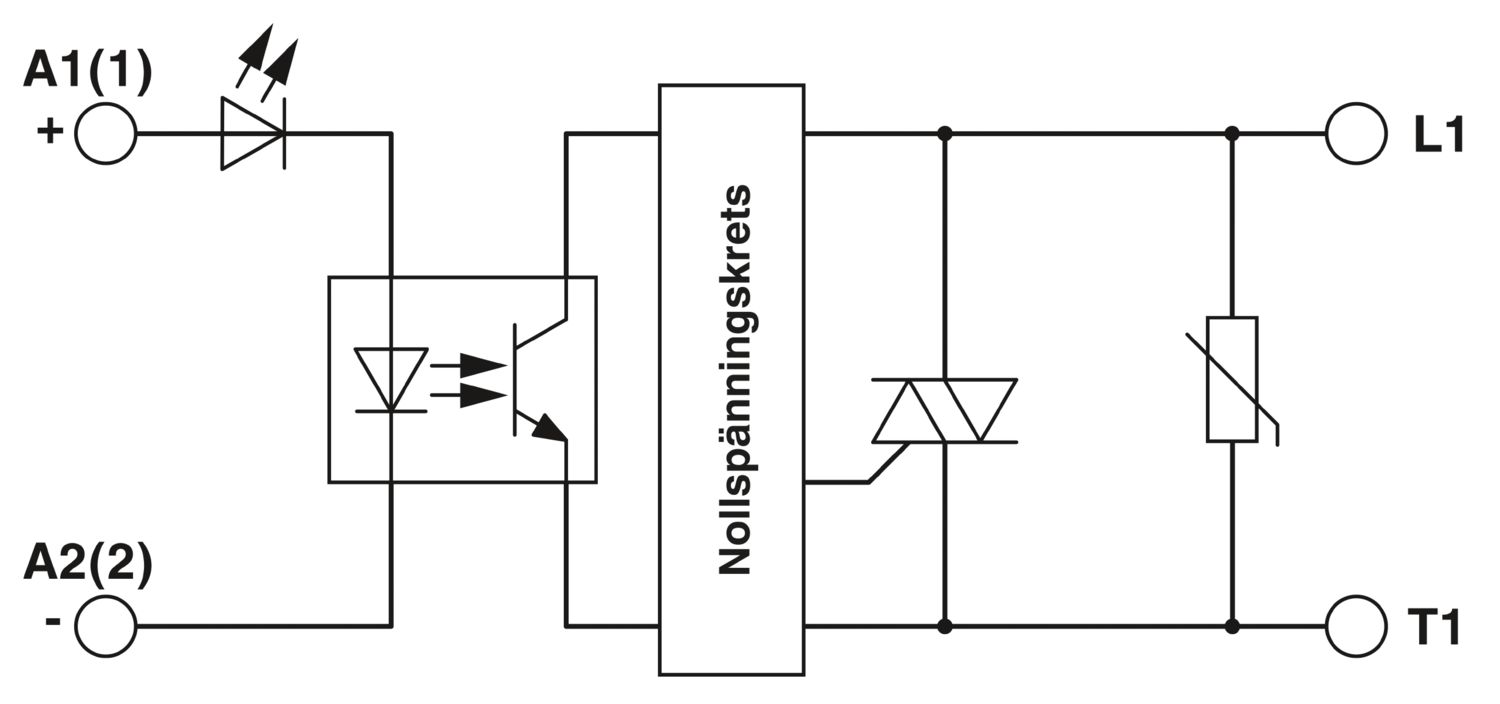

1 fas halvledarkontaktor, ingångsspänning: 230 V AC, utgångsström: 20 A, nollspänningskrets
Produktdetaljer
| Produkttyp | Halvledarkontaktor |
| Antal faser | 1 |
| Maximal förlusteffekt vid märkvillkor | 20 W |
| Nätkonfiguration | 1-fas |
| Styrning | |
| Benämning ingång | Styringång |
| Nominell aktiveringsspänning UC | 230 V AC |
| Manöverspänningsområde | 24 V AC ... 275 V AC |
| 24 V DC ... 190 V DC | |
| Nominell aktiveringsström IC | ca. 17 mA |
| Växlingsnivå | ≤ 5 V AC/DC ("0"-signal) |
| ≥ 20 V AC/DC ("1"-signal) | |
| Driftindikering | LED grön |
| Overførselsfrekvens | 6 Hz |
| Lastutgång | |
| Driftspänningsområde | 42 V AC ... 660 V AC |
| Märkdriftström vid AC-51 | 20 A |
| Märkdriftström vid AC-53a | 5 A (TA = 25 °C) |
| 5 A (TA = 40 °C) | |
| Toppspänning | 1200 V |
| Nätfrekvens | 45 Hz |
| 65 Hz | |
| Lastströmområde | 150 mA ... 20 A (se derating) |
| Läckström | < 3 mA (i frånkopplat läge) |
| Restspänning | < 1 V |
| Stötström | 325 A (t = 10 ms) |
| Gränslastintegral | 525 A2s |
| Skyddskoppling | Varistor |
| Fasvinkel cos phi min | 0,5 |
| Styrkrets | |
| Anslutningstyp | Skruvanslutning |
| Avisoleringslängd | 8 mm |
| Skruvgänga | M3 |
| Ledararea styv | 0,5 mm² ... 2,5 mm² |
| Ledararea flexibel | 0,5 mm² ... 2,5 mm² |
| Ledarare AWG | 18 ... 12 |
| Lastkrets | |
| Anslutningstyp | Skruvanslutning |
| Avisoleringslängd | 12 mm |
| Skruvgänga | M4 |
| Ledararea styv | 2,5 mm² ... 6 mm² |
| Ledararea flexibel | 1 mm² ... 4 mm² |
| Ledarare AWG | 14 ... 10 |
| Skyddsledaranslutning | |
| Anslutningstyp | Ringkabelsko |
| Skruvgänga | M5 |
| Åtdragningsmoment | 1,5 Nm |
| Driftindikering | LED grön |
| Bredd | 18 mm |
| Höjd | 110 mm |
| Djup | 103 mm |
| Färg | grå (RAL 7042) |
| Omgivningsförhållanden | |
| Drifttemperatur | -30 °C ... 70 °C |
| Omgivningstemperatur (lagring/transport) | -40 °C ... 80 °C |
| Normer / föreskrifter | |
| Normer/föreskrifter | EN 61000-4-2 |
| EN 61000-4-3 | |
| EN 61000-4-4 | |
| EN 61000-4-5 | |
| EN 55011 | |
| Monteringssätt | DIN-skenemontage |
| Montageanvisning | uppradbar med avstånd ≥ 22,5 mm |
| Montageriktning | lodrätt (på DIN-skena, vågrätt) |
| Artikelnr | 1032920 |
| Antal/förp. | 1 Styck |
| Minsta beställningsantal | 1 Styck |
| Försäljningskod | DK6831 |
| Produktnyckel | DK6831 |
| Katalogsida | Sida 48 (C-5-2019) |
| GTIN | 4055626537849 |
| Vikt per styck (inklusive förpackning) | 263,6 g |
| Vikt per styck (exklusive förpackning) | 258,3 g |
| Tullnummer | 85364900 |
| Ursprungsland | MT |
ECLASS
| ECLASS-13.0 | 27371003 |
ETIM
| ETIM 9.0 | EC000066 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Uppfyller kraven enligt RoHS-direktivet | Ja |
| undantagsregler i den mån de är kända | 6(c), 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-25
En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
|
| EU REACH SVHC | |
| Hänvisning till möjliga ämnen i REACH (CAS-nummer) | Lead (CAS-nummer: 7439-92-1) |
