UL Listed
Godkännande-ID: FILE E 221474| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |
cUL Listed
Godkännande-ID: FILE E 221474| Märkspänning UN | Märkström IN | Area AWG | Area mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |
SAC-3P-M 8MR/ 3,0-PVC/M 8FR
-
Givar-/ställdonskablage
1415894
Givar-/ställdonskablage, 3-polig, PVC, svart RAL 9005, Hane vinklad M8, kodning: A, på Honkontakt vinklad M8, kodning: A, kabellängd: 3 m
Produktdetaljer
| Produkttyp | Givar-/ställdonskablage |
| Användning | Standard |
| Poltal | 3 |
| Antal kabelutgångar | 1 |
| Skärmad | nej |
| Kodning | A |
| Isoleringsegenskaper | |
| Överspänningskategori | II |
| Nedsmutsningsgrad | 3 |
| Brännbarhetsklass enligt UL 94 | HB |
| Material, packning | NBR |
| Material handtag | TPU, svårantändlig, självslocknande |
| Material, kontakt | CuSn |
| Material, kontaktyta | Ni/Au |
| Material kontaktinsats | TPU GF |
| Material skruvanslutning | Förzinkat gjutgods, förnicklat |
| Isolationsmotstånd | ≥ 100 MΩ |
| Märkspänning UN | 48 V AC |
| 60 V DC | |
| Märkström IN | 4 A |
| Mekaniska data | |
| Anslutningsfrekvens | ≥ 100 |
| Statusindikering | nej |
| Statusindikering finns | nej |
| Anslutning 1 | |
| Konstruktion | Hane vinklad M8 |
| Poltal | 3 |
| Kodningstyp | A |
| Anslutning 2 | |
| Konstruktion | Honkontakt vinklad M8 |
| Poltal | 3 |
| Kodningstyp | A |
| Kabellängd | 3 m |

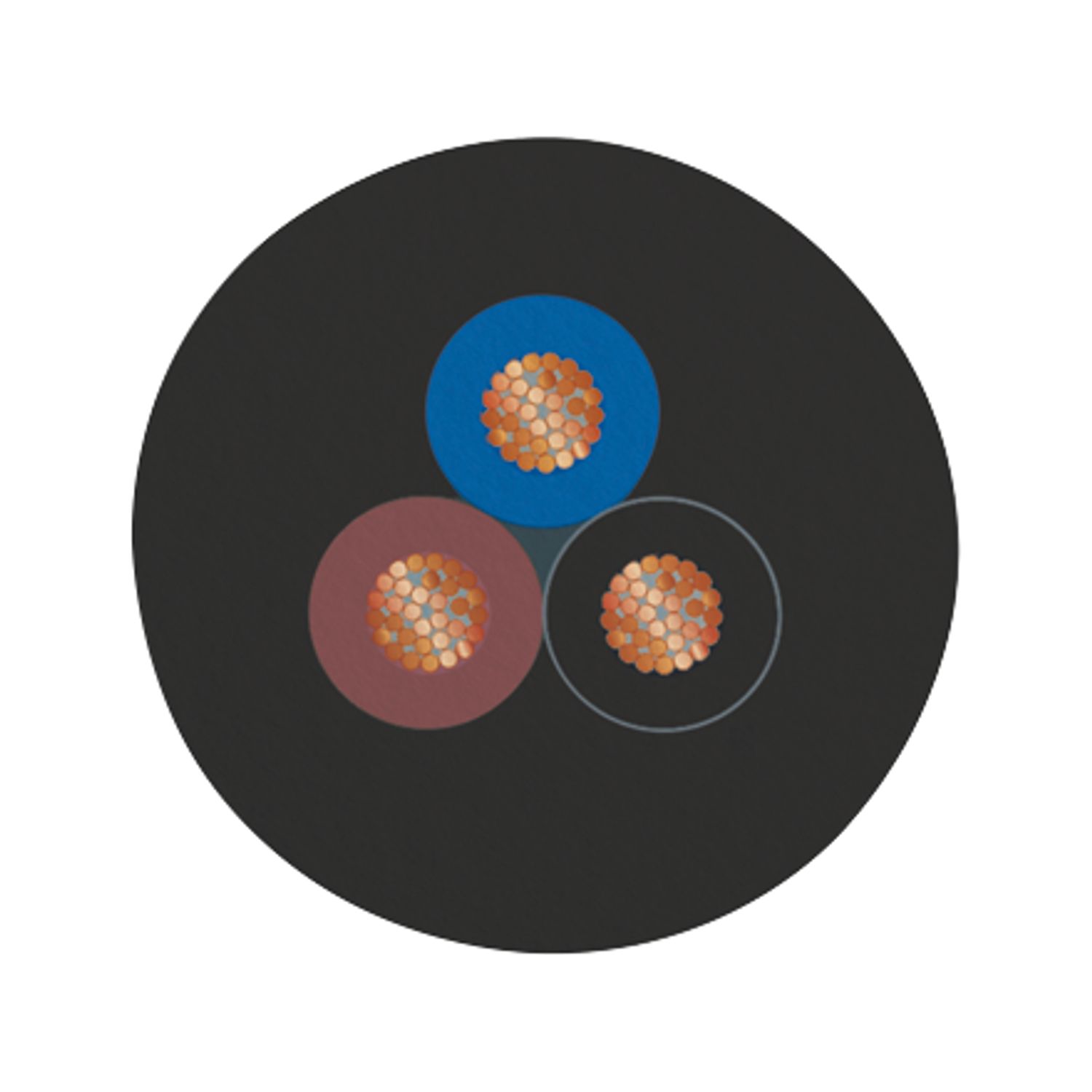

| PVC svart [PVC] | |
| Måttskiss |
|
| Kabelvikt | 29 kg/km |
| Poltal | 3 |
| Skärmad | nej |
| Ledartyp | PVC svart [PVC] |
| Uppbyggnad signalkabel | 14x 0,15 mm |
| AWG signalledning | 24 |
| Kabeldiameter | 3x 0,25 mm² (Signalledning) |
| Tråddiameter inklusive isolering | 1,17 mm ±0,05 mm |
| Ledarens ytterdiameter | 4,20 mm ±0,15 mm |
| Yttermantel, material | PVC |
| Yttermantel / färg | svart RAL 9005 |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | PVC |
| Enkelledare, färg | brun, blå, svart |
| Väggtjocklek isolering | ≥ 0,23 mm (Ledarisolering) |
| Väggtjocklek ytterhölje | ≥ 0,76 mm |
| totalkabling | 3 ledare längstvinnade |
| Ledarmotstånd max. | max. 79 Ω/km (vid 20 °C) |
| Isolationsmotstånd | ≥ 100 MΩ*km (vid 20 °C) |
| Märkspänning kabel | ≥ 300 V |
| Isolationsspänning | ≤ 3000 V |
| Minsta böjradie, fast kablage | 13 mm |
| Flamhärdighet | enligt UL-stil 2464 |
| oljebeständighet | EN 60811-2-1 |
| Drifttemperatur | -25 °C ... 80 °C (Kabel, fast montering) |
| -10 °C ... 80 °C (Kabel, rörlig montering) | |
| Omgivningsförhållanden | |
| Skyddsklass | IP65 |
| IP67 | |
| IP68 | |
| Drifttemperatur (Hane/hona) | -25 °C ... 90 °C (Hane/hona) |
| Normbeteckning | M8-kontakt |
| Standarder/föreskrifter | IEC 61076-2-104 |
Fördelar
Enkelt och säkert: 100 % elektriskt beprövade jackbara komponenter
