FLKM 50-PA-S300 - Frontadapter

2294445
E-nummer: 4514300

VARIOFACE frontadapter, för Siemens SIMATIC® S7-300, kopplingsbar 1 x 32 kanaler

Produktdetaljer

Tekniska data

Artikelegenskaper

Produkttyp	Frontadapter
Produktfamilj	VARIOFACE
Isoleringsegenskaper: Luft- och krypsträckor
Isolering	Funktionsisolering
Överspänningskategori	II
Nedsmutsningsgrad	2

Elektriska egenskaper

Driftspänning (AC)	≤ 30 V AC
Driftspänning (DC)	≤ 60 V DC
Märkdrift	100 % ED
Ström (per förgrening)	≤ 1 A
Ström (Spänningsmatning via IDC/FLK)	≤ 2 A
Ström (Spänningsmatning via flatstiftanslutning)	≤ 8 A
Luft- och krypsträckor
Märkisolationsspänning	63 V
Märkstötspänning	0,6 kV (1,2 / 50 μs)
Kompatibelt styrsystem SIEMENS S7-300 / ET 200 M
Passande I/O-kort	CPU 312C
		CPU 313C
		CPU 313C-2DP
		CPU 313C-2PtP
		CPU 314C-2DP
		CPU 314C-2PtP
		6ES7321-1BL00-0AA0
		6ES7322-8BH01-0AB0
		6ES7322-1BL00-0AA0
		6ES7322-8BH10-0AB0
		6ES7323-1BL00-0AA0
		6ES7331-1KF01-0AB0
		6ES7331-1KF02-0AB0
		6ES7331-7NF00-0AB0
		6ES7331-7NF10-0AB0
		6ES7331-7PF01-0AB0
		6ES7331-7PF11-0AB0
		6ES7332-5HF00-0AB0
		6ES7350-2AH01-0AE0
		6ES7357-4AH01-0AE0

Anslutningsdata

Anslutning 1 (styrsystemsnivå)
Anslutningstyp	Kontakt
Poltal	40
Anslutning 2 (fältnivå)
Anslutning enligt norm	IEC 60603-13
Anslutningstyp	IDC/FLK-stiftlist
Antal anslutningar	1
Poltal	50
Anslutningsfrekvens	> 50
Delning	2,54 mm
Anslutning 3 (försörjning)
Anslutningstyp	Plattkontaktanslutning
Poltal	4
Anmärkning	2,8 x 0,8

Mått

Artikelmått
Bredd	115,01 mm
Höjd	21,3 mm
Djup	29,09 mm

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Kapslingsklass (Modul)	IP00
Kapslingsklass (Monteringsställe)	≥ IP54
Drifttemperatur	-20 °C ... 50 °C
Omgivningstemperatur (lagring/transport)	-20 °C ... 70 °C
Höjdläge	≤ 2000 m

Standarder och bestämmelser

Luft- och krypsträckor
Normer/föreskrifter	EN IEC 60664-1

Montering

Monteringssätt	Jackat montage
Montageriktning	valfri

Anmärkning

Driftanvisning	Observera installationsdirektivets specifikationer för avsedd användning (se nedladdningar). Vid tillämpningar eller användning med produkter från tredje part måste även specifikationerna, samt säkerhets- och varningsinstruktionerna från respektive tredjepartstillverkare följas.
Driftanvisning	För att undvika kortslutningar måste alla trådbyglingar isoleras på följande I/O-kort! Ingen spänning får matas in vid frontadaptern! 6ES7 331-1KF01-0AB0 6ES7 331-1KF02-0AB0 6ES7 331-7NF00-0AB0 6ES7 331-7NF10-0AB0 6ES7 331-7PF01-0AB0 6ES7 331-7PF11-0AB0 6ES7 332-5HF00-0AB0 6ES7 350-2AH01-0AE0 6ES7 357-4AH01-0AE0

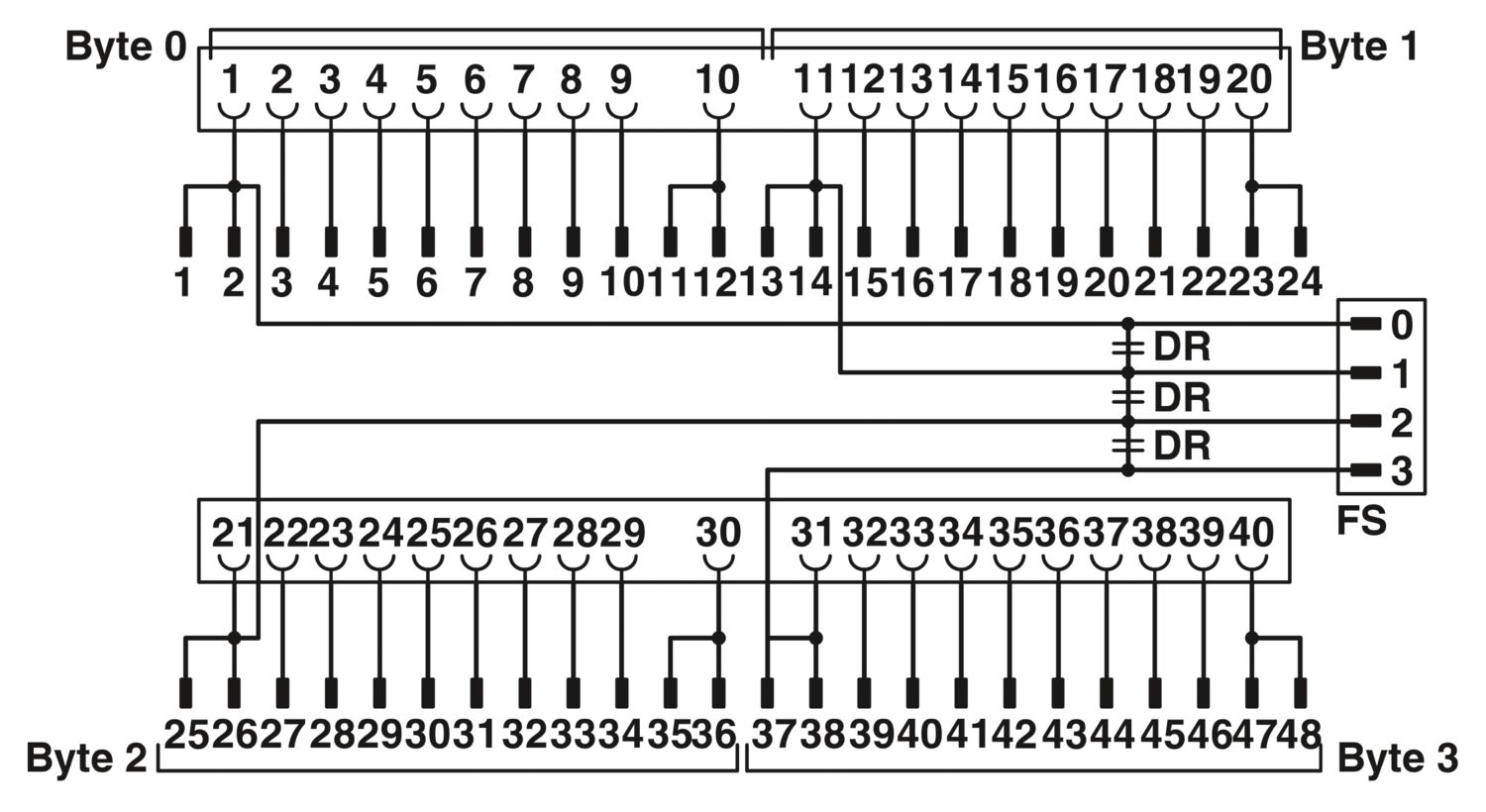

Driftanvisning	Digitala I/O-kort På grund av trådbyglingarna anslutna från fabrik är in- resp. utgångsbytes potentialbundna.

Affärsmässiga uppgifter

Artikelnr	2294445
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	DK231S
Produktnyckel	DK231S
Katalogsida	Sida 502 (C-5-2019)
GTIN	4017918129767
Vikt per styck (inklusive förpackning)	57,1 g
Vikt per styck (exklusive förpackning)	30,8 g
Tullnummer	85369010
Ursprungsland	DE

Klassifikationer

Godkännanden

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG	Area mm²
	125 V	1 A

Approval Specification Data
	Märkspänning U_N	Märkström I_N	Area AWG	Area mm²
	125 V	1 A
