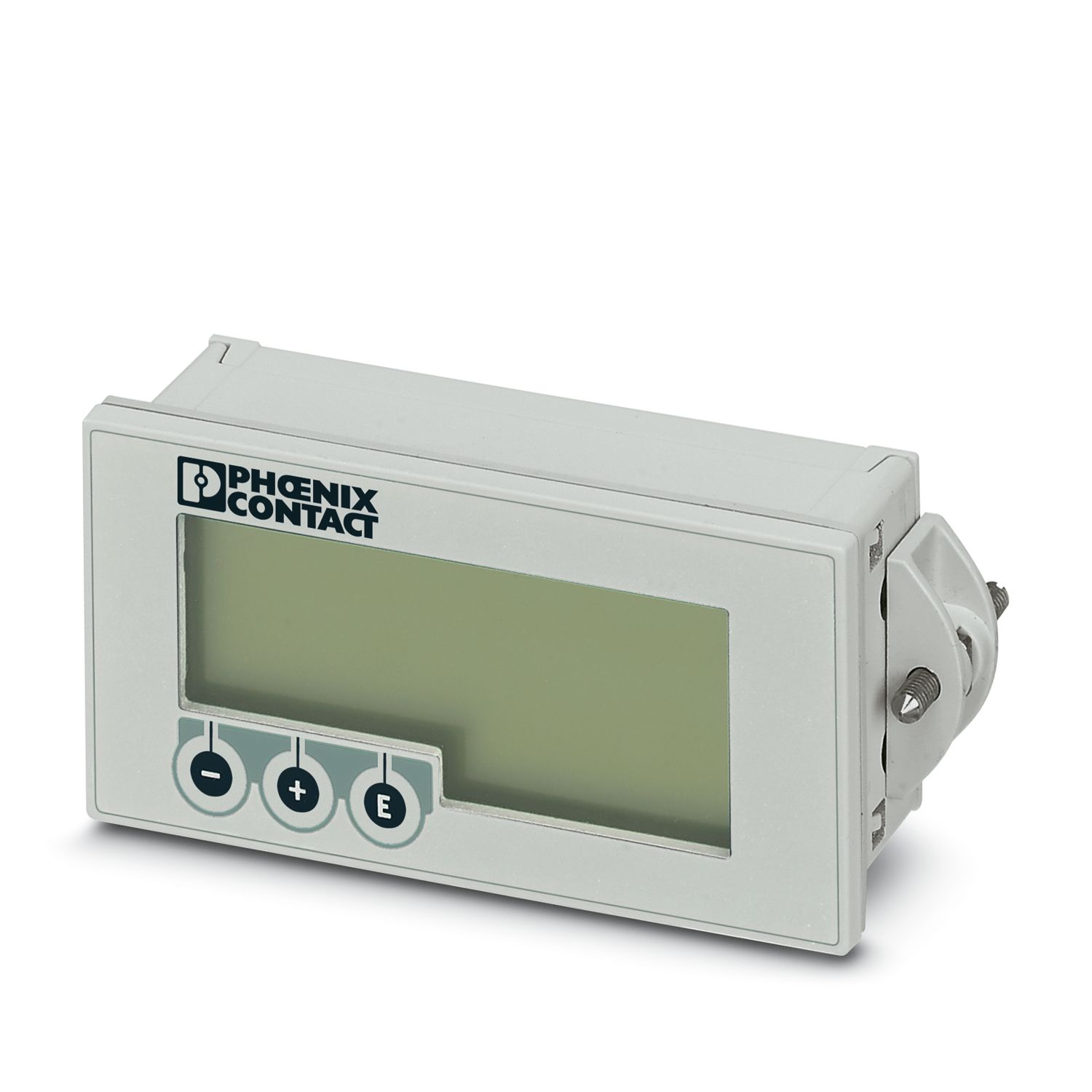

Utgångs-loopmatad processindikering för apparatskåpsinstallation. HART
Produktdetaljer
Produkttyp
Digital display
Produktfamilj
Field Analog
Konfiguration
Knappsats
Programvara
Funktion
Konfiguration
Knappsats
Programvara
Temperaturkoefficient maximal
< 0,02 %/K
Överföringsfel maximalt
0,1 % (av slutvärdet)

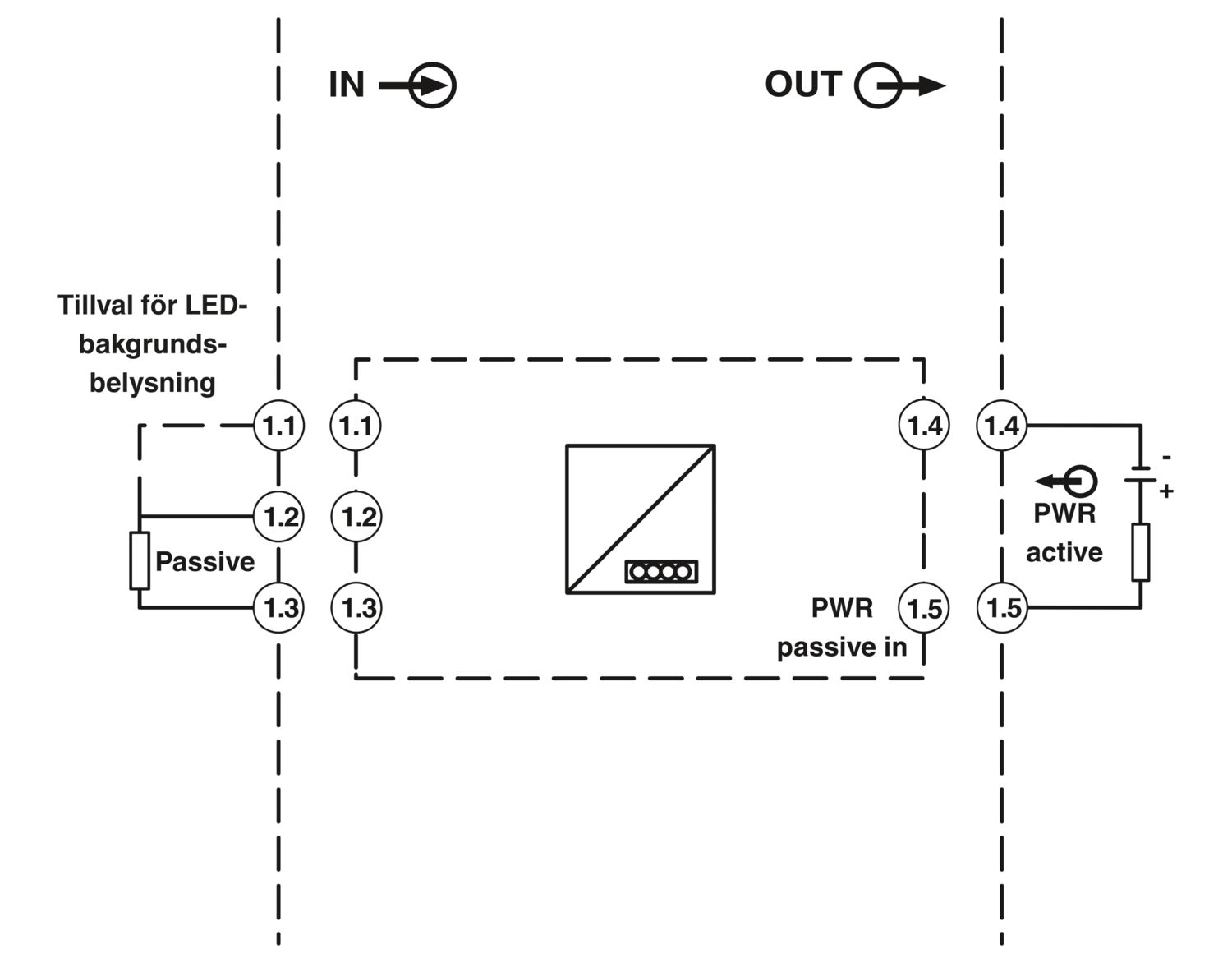

Försörjning
Spänningsområde
slingmatning, ingen extern försörjning behövs
Signal: Ström
Ingångssignal ström
4 mA ... 20 mA
Ingångssignal ström maximal
200 mA
spänningsfall
≤ 1 V
≤ 3,9 V (med displaybelysning)
Ingångsimpedans
50 Ω
Signal: HART
Ingångssignal ström
upp till 4x HART-processvariabler
spänningsfall
≤ 1,9 V
≤ 4,8 V (med displaybelysning)
Ingångsimpedans
Rx = 40 Ω/Cx = 2,3 nF
Signal: Ström
Utgångssignal ström
4 mA ... 20 mA
Antal visade ställen
5
Display
LC-display med 7 segment, bakgrundsbelys, punktmatris för text/stapeldiagram
Indikeringsvärde
skalbart
Signal: HART
Utgångssignal ström
upp till 4x HART-processvariabler
Anslutningstyp
Push-in-anslutning
Avisoleringslängd
9 mm
Ledararea styv
0,14 mm² ... 1,5 mm²
Ledararea flexibel
0,14 mm² ... 1,5 mm²
Ledarare AWG
26 ... 16
Datakommunikation (bypass)
Stödda protokoll
HART
Bredd
96 mm
Höjd
48 mm
Djup
41,5 mm
Färg
ljusgrå (RAL 7035)
Kåpans material
Aluminium/polykarbonat
Omgivningsförhållanden
Kapslingsklass
IP65 (På framsidan)
IP20 (På baksidan)
Drifttemperatur
-40 °C ... 60 °C
Omgivningstemperatur (lagring/transport)
-40 °C ... 85 °C
Höjdläge
< 5000 m (via NN)
Klimatklass
enligt IEC 60654-1, klass B2
CE
Certifikat
CE-konform
UL, USA / Kanada
Märkning
UL 61010 Listed
Godkännande för fartygsbyggnation
Certifikat
DNV GL TAA000013C
Data för fartygsbyggnad
Temperature
B
Humidity
B
Vibration
A
EMC
B
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Emission
Normer/föreskrifter
IEC 61326, klass B
Monteringssätt
Montering på frontplatta
Montageriktning
Max. blickvinkelområde +/- 45° från mittaxeln på displayen i varje riktning
Artikelnr
2908781
Antal/förp.
1 Styck
Minsta beställningsantal
1 Styck
Försäljningskod
DK1141
Produktnyckel
DK1141
Katalogsida
Sida 184 (C-5-2019)
GTIN
4055626357089
Vikt per styck (inklusive förpackning)
332 g
Vikt per styck (exklusive förpackning)
332 g
Tullnummer
90328900
Ursprungsland
DE
ECLASS
ECLASS-13.0
27210301
ETIM
ETIM 9.0
EC011349
UNSPSC
UNSPSC 21.0
39121000
EAC
Godkännande-ID: RU*DE.*08.B.01522/19
UL Listed
Godkännande-ID: E330267
cUL Listed
Godkännande-ID: FILE E 330267
DNV GL
Godkännande-ID: TAA000013C
DNV
Godkännande-ID: TAA000013C
EU RoHS
Uppfyller kraven enligt RoHS-direktivet
Ja
undantagsregler i den mån de är kända
7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)
EFUP-50
En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)
