QUINT4-UPS/24DC/24DC/10/EC - Avbrottsfri strömförsörjning - 2907070

Anmärkning

Allmänt	EtherCAT® är ett registrerat varumärke och en patenterad teknik som används på licens av Beckhoff Automation GmbH i Tyskland.

Ingångsdata

Ingångsspänning	24 V DC
Ingångsspänningsområde	18 V DC ... 30 V DC
Ingångsspänningsområde		18 V DC ... 32 V DC
Spänningshållfasthet max.	35 V DC
Intern ingångssäkring	nej
Typ av matningsspänning	DC
Inkopplingsstötström	≤ 7 A (≤ 4 ms)
Polaritetsskydd	ja
Startaxel fix	22 V DC
Startaxel fix		30 V DC
Startaxel dynamisk	> 1 V / 100 ms
Tillslagstid	max. 3 s
Tillkopplingstid i batteridrift (bat.-start)	8 s
Spänningsfall in-/utgång	0,4 V DC
Strömförbrukning I_N (U_N, I_OUT = I_N, I_Charge = 0)	10,1 A
Strömförbrukning I_max (U_N, I_OUT = I_Stat.Boost, I_Charge= max)	16,3 A
Strömförbrukning I_No-Load(U_N, I_OUT = 0, I_Charge = 0)	105 mA
Strömförbrukning I_Charge (U_N, I_OUT = 0, I_Charge = max)	3,7 A
Effektförbrukning P_N (U_N, I_OUT = I_N, I_Charge = 0)	245 W
Effektförbrukning P_max (U_N, I_OUT = I_Stat.Boost, I_Charge = max)	386 W
Effektförbrukning P_No-Load (U_N, I_OUT = 0, I_Charge = 0)	2,6 W
Effektförbrukning P_Charge (U_N, I_OUT = 0, I_Charge = max)	92 W

Utgångsdata

Verkningsgrad	typ. 97 %
Antal utgångar	1
Kortslutningssäker	ja
Tomgångssäker	ja
Omkopplingstid	0 ms
Möjlighet till parallellkoppling UPS	ja, med frånkopplingsmoduler (för ökning av överbryggningstid och för redundans)
Seriekopplingsbarhet UPS	nej
Batteriets möjlighet till parallellkoppling	ja, 5 (beakta ledningsskydd)
Seriekopplingsbarhet batteri	nej
Nätdrift
Utgångsspänning	24 V DC (U_OUT = U_IN - 0,4 V DC)
Utgångsspänningsområde	18 V DC ... 30 V DC
Utgångsspänningsområde		18 V DC ... 32 V DC
Utgångsström I_N	10 A
Statisk Boost (I_Stat.Boost)	12,5 A
Dynamisk Boost (I_dyn.boost)	20 A (5 s)
Selective Fuse Breaking (I_SFB)	60 A (15 ms)
Uteffekt P_OUT (U_N, I_OUT = I_N)	240 W
Uteffekt P_OUT (U_N, I_OUT = I_stat.Boost)	300 W
Uteffekt P_OUT (U_N, I_OUT = I_dyn.Boost)	480 W (5 s)
Förlusteffekt Tomgång (U_N, I_Out = 0, I_Charge = 0)	1 W
Förlusteffekt Märklast (U_N, I_Out = I_N, I_Charge = 0)	6 W
Batteridrift
Utgångsspänning	24 V DC (U_OUT = U_BAT - 0,4 V DC)
Utgångsspänningsområde	19 V DC ... 32 V DC
Utgångsström I_N	10 A
Statisk Boost (I_Stat.Boost)	12,5 A
Selective Fuse Breaking (I_SFB)	60 A (15 ms)
Uteffekt P_OUT (U_N, I_OUT = I_N)	240 W
Uteffekt P_OUT (U_N, I_OUT = I_stat.Boost)	300 W
Uteffekt P_OUT (U_N, I_OUT = I_dyn.Boost)	480 W (5 s)

Energilagringsmodul

Laddningsspänning	32 V DC
Laddningsspänning (temperaturkompenserad)	25 V DC ... 32 V DC
Laddningsström (kan konfigureras)	3 A
Märkkapacitet (utan extra laddare)	1,2 Ah ... 60 Ah
Kapacitet max.	80 Ah
Laddningstid	120 h
Bufferttid	25 min (7,2 Ah)
Djupurladdningsskydd	19,2 V DC
Batteriteknik	VRLA, VRLA-WTR, LI-ION
Laddningskurva	IU₀U
IQ-Technology	ja
Temperaturgivare	ja
Temperaturkompensation (kan konfigureras)	42 mV/K

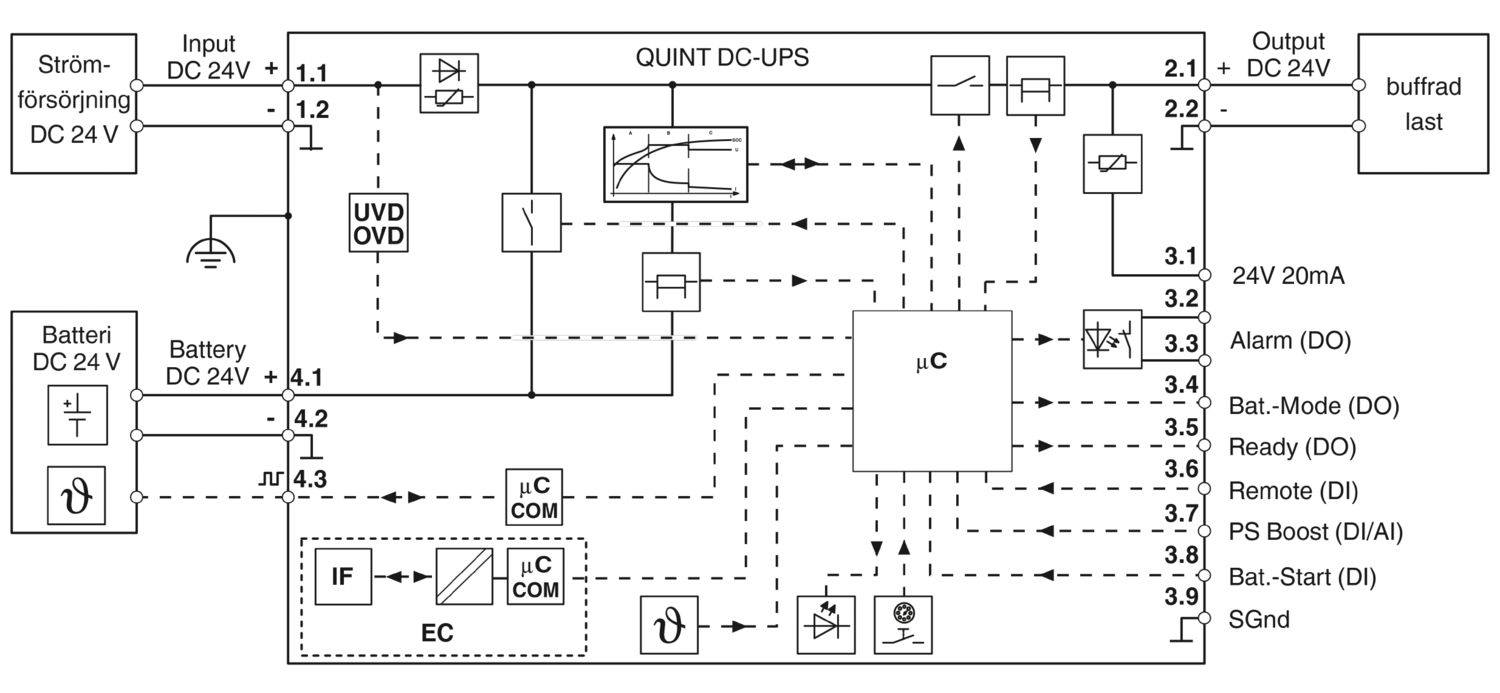

Anslutningsdata

Ingång
Position	1.x
Ledaranslutning
Anslutningsmetod	Skruvanslutning
styv	0,2 mm² ... 2,5 mm²
flexibel	0,2 mm² ... 2,5 mm²
flexibel med trådändhylsa utan plasthylsa	0,2 mm² ... 2,5 mm²
flexibel med trådändhylsa med plasthylsa	0,2 mm² ... 2,5 mm²
styv (AWG)	30 ... 12 (Cu)
Avisoleringslängd	6,5 mm (styv/flexibel)
Åtdragningsmoment	0,5 Nm ... 0,6 Nm
Ställdonstyp skruvhuvud	Spårskruv L
Utgång
Position	2.x
Ledaranslutning
Anslutningsmetod	Skruvanslutning
styv	0,2 mm² ... 2,5 mm²
flexibel	0,2 mm² ... 2,5 mm²
flexibel med trådändhylsa utan plasthylsa	0,2 mm² ... 2,5 mm²
flexibel med trådändhylsa med plasthylsa	0,2 mm² ... 2,5 mm²
styv (AWG)	30 ... 12 (Cu)
Avisoleringslängd	6,5 mm (styv/flexibel)
Åtdragningsmoment	0,5 Nm ... 0,6 Nm
Ställdonstyp skruvhuvud	Spårskruv L
Signal
Position	3.x
Ledaranslutning
Anslutningsmetod	Push-in-anslutning
styv	0,2 mm² ... 1 mm²
flexibel	0,2 mm² ... 1 mm²
flexibel med trådändhylsa utan plasthylsa	0,2 mm² ... 0,75 mm² (Cu)
flexibel med trådändhylsa utan plasthylsa		0,5 mm² (rekommenderad)
flexibel med trådändhylsa med plasthylsa	0,2 mm² ... 0,75 mm²
styv (AWG)	24 ... 16 (Cu)
Avisoleringslängd	8 mm (styv/flexibel)
Batteri
Position	4.x
Anslutningsteknik
Polmärkning	4.1 (+), 4.2 (-), 4.3 ()
Ledaranslutning
Anslutningsmetod	Skruvanslutning
styv	0,2 mm² ... 2,5 mm²
flexibel	0,2 mm² ... 2,5 mm²
flexibel med trådändhylsa utan plasthylsa	0,25 mm² ... 2,5 mm²
flexibel med trådändhylsa med plasthylsa	0,25 mm² ... 2,5 mm²
styv (AWG)	30 ... 12 (Cu)
Avisoleringslängd	6,5 mm (styv/flexibel)
Åtdragningsmoment	0,5 Nm ... 0,6 Nm
Ställdonstyp skruvhuvud	Spårskruv L

Gränssnitt

Gränssnitt	EtherCAT®
Antal gränssnitt	2
Anslutningstyp	RJ45
Stödda protokoll	CoE
Låsning	Spärrhakar
Överföringsfysik	Twisted-Pair
Egenskaper	Autonegotiation
		Autocrossing
		halv- eller fullduplex
		automatisk identifiering
Topologi	Ring
Topologi		Linje
Överföringshastighet	100 MBit/s
Överföringssträcka	max. 100 m
Cykeltid	< 100 µs
Åtkomsttid	≤ 2 s
Chipsats	Renesas R-IN32M3
Potentialfördelning	ja
Device ID	2C5B74_hex
Vendor ID	84_hex

Signalering

LED-signalering
Signaltyper	DC OK (grön)
	Larm (röd)
	Bat.-läge (gul)
	SOC (röd, grön)
	Data (röd, grön)

Artikelegenskaper

Produktfamilj	QUINT UPS
MTBF (IEC 61709, SN 29500)	> 1189000 h (25 °C)
	> 736900 h (40 °C)
	> 372700 h (60 °C)
Miljöskyddsdirektiv	RoHS-direktiv 2011/65/EU
	WEEE
	Reach
Isoleringsegenskaper
Skyddsklass	III (utan PE)
Nedsmutsningsgrad	2
Förväntad livslängd (elektrolytkondensatorer)
Tid	137895 h

Mått

Artikelmått
Bredd	35 mm
Höjd	130 mm
Djup	125 mm
Djup (Enhetsdjup (DIN-skenemontage))	125 mm (Enhetsdjup (DIN-skenemontage))
Artikelmått vid alternativ montering
Bredd	123 mm
Höjd	130 mm
Djup	37 mm
Byggmått
Monteringsavstånd höger/vänster (aktiv)	5 mm / 5 mm (P_Out ≥50 %)
Monteringsavstånd höger/vänster (passiv)	0 mm / 0 mm (P_Out ≥50 %)
Monteringsavstånd höger/vänster (aktiv, passiv)	0 mm / 0 mm (P_Out ≤50 %)
Monteringsavstånd uppe/nere (aktiv)	50 mm / 50 mm (P_Out ≥50 %)
Monteringsavstånd uppe/nere (passiv)	40 mm / 20 mm (P_Out ≥50 %)
Monteringsavstånd uppe/nere (aktiv, passiv)	40 mm / 20 mm (P_Out ≤50 %)

Montering

Monteringssätt	DIN-skenemontage
Monteringsläge	på vågrät DIN-skena NS 35/7,5 och NS 35/15 enligt EN 60715

Materialuppgifter

Brännbarhetsklass enligt UL 94 (kapsling / plintar)	V0
Kapslingsmaterial	Metall
Huvens utförande	Rostfritt stål X6Cr17
Sidodelarnas konstruktion	Aluminium AlMg3

Miljö- och livslängdsvillkor

Omgivningsförhållanden
Kapslingsklass	IP20
Drifttemperatur	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
Omgivningstemperatur (lagring/transport)	-40 °C ... 85 °C
Omgivningstemperatur (startup type tested)	-40 °C
Användningshöjd	≤ 4000 m
Klimatklass	3K3 (EN 60721)
Max. luftfuktighet (drift)	≤ 95 % (vid 25 °C, ingen fuktbildning)
Stötar	18 ms, 30g, varje rumsriktning (enligt IEC 60068-2-27)
Vibration (drift)	2,3g

Standarder och bestämmelser

Överspänningskategori
EN 61010-1	II (≤ 4000 m)
EN 61010-2-201	II (≤ 4000 m)
Skyddsklenspänning
Normbeteckning	Skyddsklenspänning (PELV)
Standarder/föreskrifter	IEC 61010-1 (SELV)
	IEC 61010-2-201 (PELV)

Godkännanden

UL-godkännande
Märkning	UL/C-UL Listed UL 61010-1
UL-godkännande
Märkning	UL/C-UL Listed UL 61010-2-201
UL-godkännande
Märkning	UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CSA
Märkning	CAN/CSA-C22.2 No. 61010-1-12
CSA
Märkning	CAN/CSA-IEC 61010-2-201
CSA
Märkning	CAN/CSA-C22.2 No. 213 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
CB-schema
Märkning	IEC 61010-1
		IEC 61010-2-201
DNV
Märkning	Class Guideline DNVGL-CG-0339
Observera	Location classes: Temperature D (see Application/Limitation), Humidity B, Vibration A/C, EMC B

EMC-data

Elektromagnetisk påverkan	Uppfyller direktivet för elektromagnetisk kompatibilitet 2014/30/EU
Lågspänningsdirektiv	Konformitet med NSR-direktiv 2014/35/EU
EMC-krav, elektromagnetisk emission	EN 61000-6-3
EMC-krav, elektromagnetisk emission		EN 61000-6-4
EMV-krav, EMC-tålighet	EN 61000-6-1
EMV-krav, EMC-tålighet		EN 61000-6-2
Immunitet	Störtålighet i enlighet med EN 61000-6-1 (bostadsområde), EN 61000-6-2 (industriområde) och EN 61000-6-5 (ställverk), IEC/EN 61850-3 (energiförsörjning)
Emission
Normer/föreskrifter	Kompletterande grundstandard EN 61000-6-5 (störtålighet hos ställverk), IEC/EN 61850-3 (energiförsörjning)
Urladdning av statisk elektricitet
Normer/föreskrifter	EN 61000-4-2
Urladdning av statisk elektricitet
Kontakturladdning	8 kV (Testskarphetsgrad 4)
Lufturladdning	15 kV (Testskarphetsgrad 4)
Anmärkning	Kriterium B
Elektromagnetiskt HF-fält
Normer/föreskrifter	EN 61000-4-3
Elektromagnetiskt HF-fält
Frekvensområde	80 MHz ... 1 GHz
Testfältstyrka	20 V/m (Testskarphetsgrad 3)
Frekvensområde	1 GHz ... 6 GHz
Testfältstyrka	10 V/m (Testskarphetsgrad 3)
Frekvensområde	1 GHz ... 6 GHz
Testfältstyrka	10 V/m (Testskarphetsgrad 3)
Anmärkning	Kriterium A
Snabba transienter (burst)
Normer/föreskrifter	EN 61000-4-4
Snabba transienter (burst)
Ingång	4 kV (Testskarphetsgrad 4 - osymmetrisk)
Utgång	4 kV (Testskarphetsgrad 4 - osymmetrisk)
Signal	4 kV (Testskarphetsgrad 4 - osymmetrisk)
Anmärkning	Kriterium B
Stötspänningsbelastning (surge)
Normer/föreskrifter	EN 61000-4-5
Stötspänningsbelastning (surge)
Ingång	1 kV (Testskarphetsgrad 3 - symmetrisk)
Ingång		2 kV (Testskarphetsgrad 3 - osymmetrisk)
Utgång	1 kV (Testskarphetsgrad 3 - symmetrisk)
Utgång		2 kV (Testskarphetsgrad 3 - osymmetrisk)
Signal	1 kV (Testskarphetsgrad 2 - osymmetrisk)
Anmärkning	Kriterium B
Ledningsstyrd påverkan
Normer/föreskrifter	EN 61000-4-6
Ledningsstyrd påverkan
Ingång/utgång/signal	osymmetrisk
Frekvensområde	0,15 MHz ... 80 MHz
Anmärkning	Kriterium A
Spänning	10 V (Testskarphetsgrad 3)
Magnetfält med energiteknisk frekvens
Normer/föreskrifter	EN 61000-4-8
Frekvens	16,67 Hz
		50 Hz
		60 Hz
Testfältstyrka	100 A/m
Extratext	60 s
Anmärkning	Kriterium A
Frekvens	50 Hz
Frekvens		60 Hz
Frekvensområde	50 Hz ... 60 Hz
Testfältstyrka	1 kA/m
Extratext	3 s
Frekvens	0 Hz
Testfältstyrka	300 A/m
Extratext	DC, 60 s
Kriterier
Kriterium A	Normalt driftsbeteende inom fastlagda gränser.
Kriterium B	Tillfällig försämring av driftsbeteendet som enheten själv korrigerar.

Artikelnr	2907070
Antal/förp.	1 Styck
Minsta beställningsantal	1 Styck
Försäljningskod	CMUI43
Produktnyckel	CMUI43
GTIN	4055626171265
Vikt per styck (inklusive förpackning)	545 g
Vikt per styck (exklusive förpackning)	477 g
Tullnummer	85371091
Ursprungsland	CN

ECLASS-13.0	27040705
ECLASS-15.0	27040705

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja
undantagsregler i den mån de är kända	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Diboron trioxide (CAS-nummer: 1303-86-2)
Hänvisning till möjliga ämnen i REACH (CAS-nummer)		Lead (CAS-nummer: 7439-92-1)
SCIP	f370f520-eec9-4573-bc76-1b09b1ecc2ba
EF3.1 Klimatförändringar
CO2e kg	30,22 kg CO2e

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

QUINT4-UPS/24DC/24DC/10/EC - Avbrottsfri strömförsörjning

2907070
E-nummer: 5240310

Produktdetaljer

ECLASS

ETIM

UNSPSC

EAC

UL Listed

cUL Listed

EAC

DNV

KC

LR

NK

BV

RINA

ABS

IECEE CB Scheme

cUL Listed

UL Listed

Kompatibla produkter

Fördelar

Anslutning

Automation

Koppla, mät och övervaka

Matning, laddning och skydd

Märkning, montering och installation

QUINT4-UPS/24DC/24DC/10/EC - Avbrottsfri strömförsörjning 2907070 E-nummer: 5240310

Produktdetaljer

ECLASS

ETIM

UNSPSC

Kompatibla produkter

UPS-BAT/PB/24DC/1.2AH - Batterimodul 1274520

UPS-BAT/PB/24DC/4AH - Batterimodul 1274117

UPS-BAT/PB/24DC/7AH - Batterimodul 1274118

UPS-BAT/PB/24DC/12AH - Batterimodul 1274119

UPS-BAT/PB/24DC/20AH - Batterimodul 1348516

UPS-BAT/PB/24DC/40AH - Batterimodul 1354641

UPS-BAT/LI/24DC/128WH - Batterimodul 1396415

UPS-BAT/VRLA-WTR/24DC/13AH - Batterimodul 2320416

UPS-BAT/VRLA-WTR/24DC/26AH - Batterimodul 2320429

UPS-BAT/LI/24DC/64WH - Batterimodul 1460921

Fördelar

QUINT4-UPS/24DC/24DC/10/EC - Avbrottsfri strömförsörjning

2907070
E-nummer: 5240310
