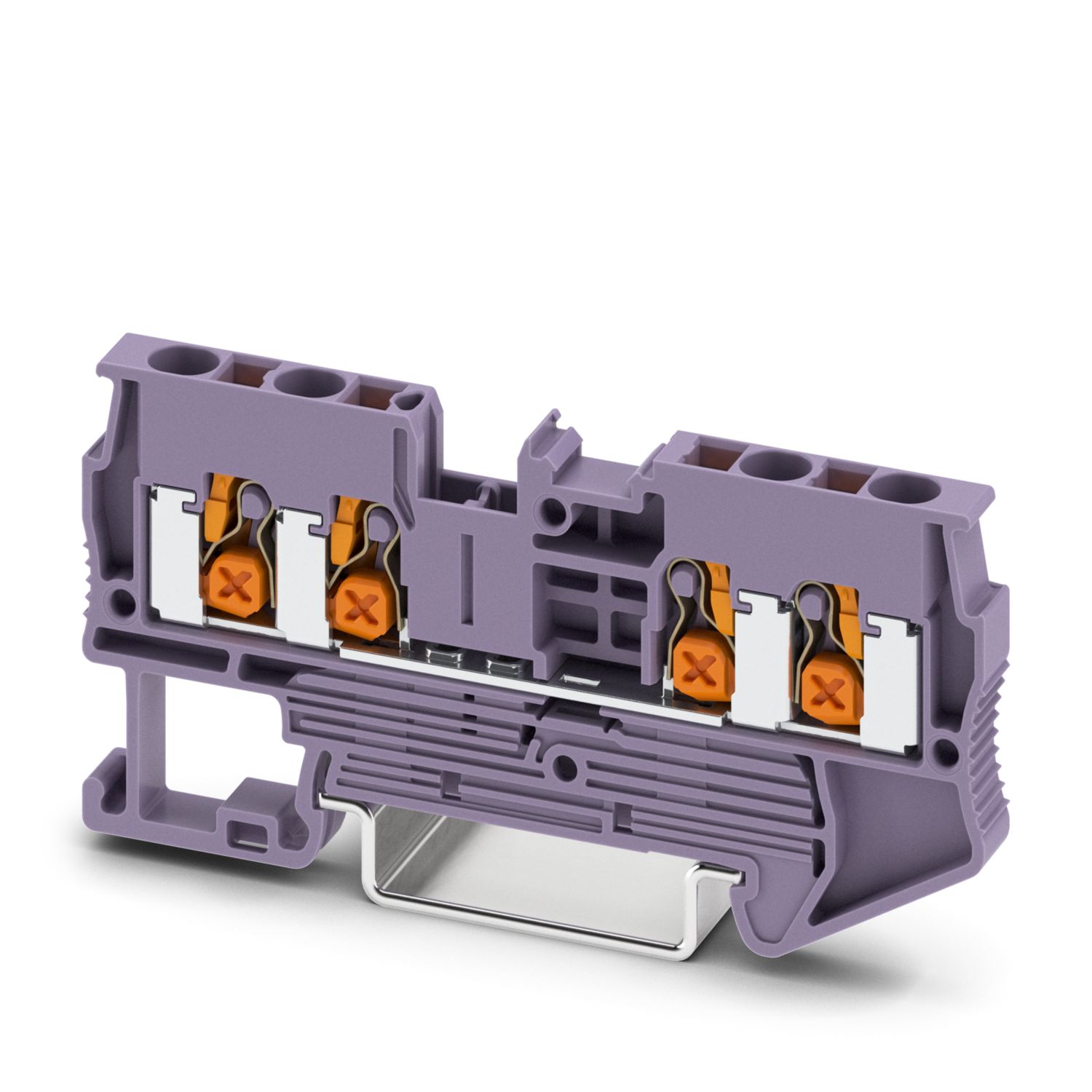

XT 2,5-QUATTRO VT - Złączka przelotowa

1741936

Złączka przelotowa, napięcie znamionowe: 800 V, prąd znamionowy: 24 A, ilość przyłączy: 4, liczba biegunów: 1, rodzaj przyłącza: Przyłącze Push-X, Przekrój znamionowy: 2,5 mm², przekrój: 0,5 mm² - 4 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: fioletowy

Szczegóły produktu

Informacje ogólne
Wskazówka	Maksymalny prąd obciążenia nie może przekraczać prądu całkowitego wszystkich podłączonych przewodów.

Typ produktu	Złącze wieloprzewodowe
Rodzina produktów	XT
Zakres stosowania	Kolejnictwo
	Budowa maszyn
	Budowa instalacji
	Inżynieria procesowa
Liczba biegunów	1
Ilość przyłączy	4
Liczba rzędów	1
Potencjały	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Znamionowe napięcie udarowe	8 kV
Maksymalna utrata mocy w warunkach znamionowych	0,77 W

Liczba przyłączy na poziom	4
Przekrój znamionowy	2,5 mm²
Rodzaj przyłącza	Przyłącze Push-X
Długość odizolowania	10 mm ... 12 mm
sonda wzorcowa	A3
Przyłącze według normy	IEC 60947-7-1
Przekrój przewodu sztywnego	0,5 mm² ... 4 mm²
przekrój przewodu AWG	20 ... 12 (przeliczone według IEC)
Przekrój przewodu, linka	0,75 mm² ... 4 mm²
Przekrój przewodu linki [AWG]	20 ... 12 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,5 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,5 mm² ... 2,5 mm²
Prąd znamionowy	24 A
Maksymalny prąd obciążenia	27 A (przy przekroju przewodu 4 mm², drut)
Napięcie znamionowe	800 V
Przekrój znamionowy	2,5 mm²

Szerokość	5,2 mm
Wysokość	72,2 mm
Głębokość	35,3 mm
Głębokość na NS 35/7,5	36,8 mm
Głębokość na NS 35/15	44,3 mm

Kolor	fioletowy (RAL 4005)
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Badanie napięciem udarowym
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie nagrzewania
Wymagane sprawdzanie przyrostów temperatury	Wzrost temp. ≤ 45 K
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie prądem krótkotrwałym wytrzymywanym 2,5 mm²	0,3 kA
Wynik	Badanie zakończone wynikiem pozytywnym
Wytrzymałość elektryczna o częstotliwości roboczej
Napięcie probiercze wartość zadania	2 kV
Wynik	Badanie zakończone wynikiem pozytywnym

Dane mechaniczne
Otw. ściana bocz.	tak

Wytrzymałość mechaniczna
Wynik	Badanie zakończone wynikiem pozytywnym
Mocowanie na nośniku
Szyna DIN/Befestigungsauflage	NS 35
Wynik	Badanie zakończone wynikiem pozytywnym
Próba uszkodzenia i poluzowania przewodu
Prędkość kątowa	10 U/min
obroty	135
Przekrój przewodu/waga	0,5 mm² / 0,3 kg
	0,75 mm² / 0,4 kg
	2,5 mm² / 0,7 kg
	4 mm² / 0,9 kg
Wynik	Badanie zakończone wynikiem pozytywnym

Starzenie
Cykle temp.	192
Wynik	Badanie zakończone wynikiem pozytywnym
Próba płomieniem igłowym
Czas działania	30 s
Wynik	Badanie zakończone wynikiem pozytywnym
Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2022-06
Zakres	Badanie trwałości, kategoria 1, klasa B, na nadwoziu pojazdu
Częstotliwość	f₁ = 5 Hz do f₂ = 150 Hz
Poziom ASD	0,964 (m/s²)²/Hz
Przyspieszenie	0,58g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2022-06
Rodzaj udaru	Półsinusioda
Przyspieszenie	5g
Czas trwania udaru	30 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 110 °C (Zakres temperatur roboczych, w tym nagrzewanie własne, maks. krótkotrwała temperatura robocza - patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Przyłącze według normy	IEC 60947-7-1

Sposób montażu	NS 35/7,5
	NS 35/15

Dane handlowe

Numer artykułu	1741936
Jednostka opakowania	50 Szt.
Minimalne zamówienie	50 Szt.
Klucz sprzedaży	BE2513
Klucz produktu	BE2513
GTIN	4067923306721
Waga jednej sztuki (z opakowaniem)	10,67 g
Waga jednej sztuki (bez opakowania)	10,67 g
Numer taryfy celnej	85369010
Kraj pochodzenia	CN

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
B
	600 V	20 A	20 - 12
C
	600 V	20 A	20 - 12
D
	600 V	5 A	20 - 12

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
B
	600 V	20 A	20 - 12
C
	600 V	20 A	20 - 12
F
	800 V	20 A	20 - 12
D
	600 V	5 A	20 - 12

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Oprócz możliwości kontroli w podwójnym szybie funkcyjnym na wszystkich złączach dostępny jest dodatkowy odczep kontrolny

Kompaktowa budowa i połączenie czołowe umożliwiają okablowanie na minimalnej przestrzeni

Sprawdzone do zastosowań w kolejnictwie

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak (Brak zwolnień/wyłączeń)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Brak substancji niebezpiecznych powyżej wartości granicznych
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Brak substancji o stężeniu masowym powyżej 0,1%
