PLC-RPT- 60DC/21 - Relemodul

2900303
El-nr.: 4300196

PLC-INTERFACE, består av basismodul PLC-BPT.../21 med Push-in-tilkobling og pluggbart miniatyrrelé med effektkontakt, monteres på monteringsskinne NS 35/7,5, én vekselkontakt, inngangsspenning 60 V DC

Produktdetaljer

Produkttype	Relemodul
Produktserie	PLC-INTERFACE
Anvendelse	Universell
Driftsmodus	100 % ED
Levetid mekanisk	2x 10⁷ koblingsforløp
Status for vedlikehold av data
Dato for siste vedlikehold av data	20.03.2025

Maksimalt effekttap ved nominelle betingelser	0,29 W
Testspenning (Vikling/kontakt)	4 kV AC (50 Hz, 1 min., vikling/kontakt)
Isolasjonsegenskaper: Spole/kontakt
Merkeisolasjonsspenning	250 V
Merkestøtspenningsfasthet	6 kV
Overspenningskategori	III
Forurensningsgrad	3

Spoleside
Nominell inngangsspenning U_N	60 V DC

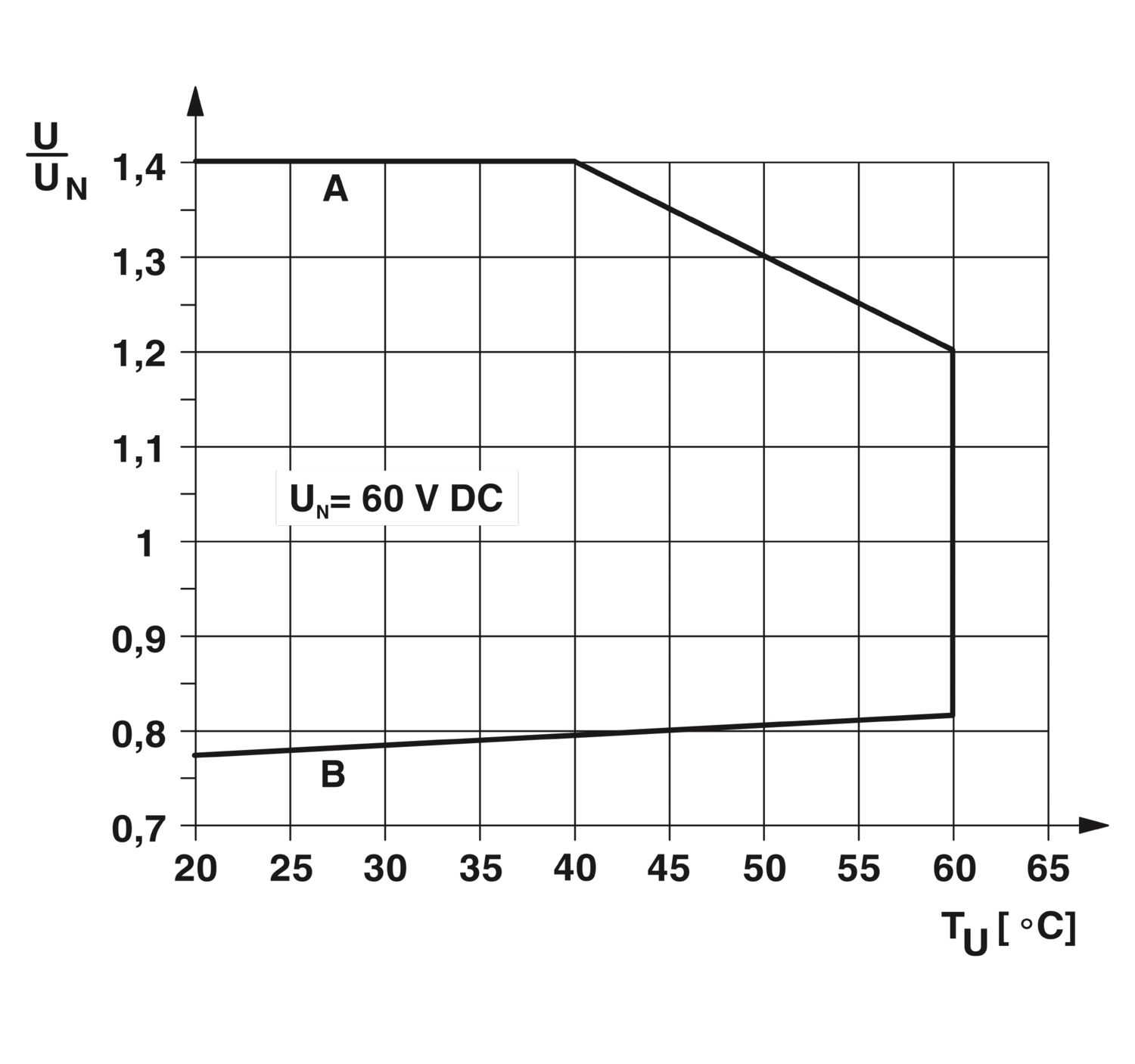

Inngangsspenningsområde	46,6 V DC ... 84 V DC (20 °C)
Nominell spenning (påsatt elektromekanisk relé)	60 V DC
Drivenhetens koblingsegenskaper	monostabil
Drivenhet (polaritet)	polarisert
Typisk inngangsstrøm ved U_N	4,8 mA
Typisk reaksjonstid	5 ms
Typisk løsetid	8 ms
Beskyttelseskobling	Polaritetsbeskyttelse; Polaritetsbeskyttelsesdiode
	Overspenningsbeskyttelse; Friløpsdiode
Driftsspenningsindikator	LED gul

Koble
Kontaktutførelse	1 vekselkontakt
Type koblingskontakt	Enkeltkontakt
Kontaktmaterial	AgSnO
Maks. koblingsspenning	250 V AC/DC (Ved spenninger over 250 V (L1, L2, L3) mellom like klemmer til nabomoduler skal skilleplaten PLC-ATP monteres. Potensialbrokobling foretas da med FBST 8-PLC...eller...FBST 500...)
Min. koblingsspenning	5 V (100 mA)
Varig grensestrøm	6 A
Maks. innkoblingsstrøm	10 A (4 s)
Min. koblingsstrøm	10 mA (12 V)
Kortslutningsstrøm	200 A (betinget kortslutningsstrøm)
Utkoblingseffekt (ohmsk last) maks.	140 W (ved 24 V DC)
	20 W (ved 48 V DC)
	18 W (ved 60 V DC)
	23 W (ved 110 V DC)
	40 W (ved 220 V DC)
	1500 VA (ved 250 V AC)
Utgangssikring	4 A gL/gG NEOZED
Koblingskapasitet	2 A (ved 24 V, DC13)
	0,2 A (ved 110 V, DC13)
	0,1 A (ved 220 V, DC13)
	3 A (ved 24 V, AC15)
	3 A (ved 120 V, AC15)
	3 A (ved 230 V, AC15)

Tilkoblingstype	Innstikkstilkobling
Avisoleringslengde	10 mm
Ledertverrsnitt entrådet	0,14 mm² ... 2,5 mm²
Ledertverrsnitt flertrådet	0,14 mm² ... 2,5 mm²
	0,2 mm² ... 2,5 mm² (Enkeltendehylse)
	2x 0,5 mm² ... 1 mm² (TWIN-endehylse)
Ledertverrsnitt AWG	26 ... 14

Bredde	6,2 mm
Høyde	80 mm
Dybde	94 mm

Farge	grå (RAL 7042)
Brennbarhetsklasse iht. UL 94	V0 (Hus)

Miljøforhold
Beskyttelsesgrad (Relé)	RT III (Relé)
Beskyttelsesgrad (Relesokkel)	IP20 (Relesokkel)
Omgivelsestemperatur (drift)	-40 °C ... 60 °C
Omgivelsestemperatur (lagring/transport)	-40 °C ... 85 °C

CE
Sertifikat	CE-samsvar
UKCA
Sertifikat	UKCA-samsvar
Godkjenning for skipsbygging
Sertifikat	TAE0000196
Test for skadelig gass
Merking	ISA-S71.04. G3 Harsh Group
	EN 60068-2-60
Skipsbyggingsdata
Temperature	D
Humidity	A
Vibrasjon	B/C
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Elektromagnetisk kompatibilitet	Overensstemmelse med EMC-direktiv
Lavspenningsdirektiv	I samsvar med NS-direktiv

Standarder/bestemmelser	IEC 60947-5-1

Monteringstype	Skinnemontering
Monteringsinformasjon	kan rekkeplasseres uten avstand
Innbygning	vilkårlig

Forretningsinformasjon

Artikkelnummer	2900303
Pakkestørrelse	10 Stk.
Minimum bestillingsmengde	1 Stk.
Rabattgruppe	31BD62
Produktnøkkel	DK62A6
Katalogside	Side 364 (C-5-2019)
GTIN	4046356507158
Vekt pr. stk. (inkl. forpakning)	34,5 g
Vekt pr. stk. (ekskl. forpakning)	31,27 g
Tolltariffnummer	85364190
Opprinnelsesland	DE

Klassifiseringer

Godkjenninger

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordeler

Smal byggform

Effektiv implementering i systemkablingen med V8-adapter

RT-III tette releer

Sikkert skille mellom spole- og kontaktside

Funksjonelle lasker

Integrert inngangs- og støydempingskobling

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja
unntak så sant de er kjente	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Hexahydromethylphthalic anhydride (CAS-nr.: Gjelder ikke)
Henvisning til REACH-kandidatstoff (CAS-nr.)		Lead (CAS-nr.: 7439-92-1)
SCIP	59213601-1554-45e1-b163-e413c95a9848
