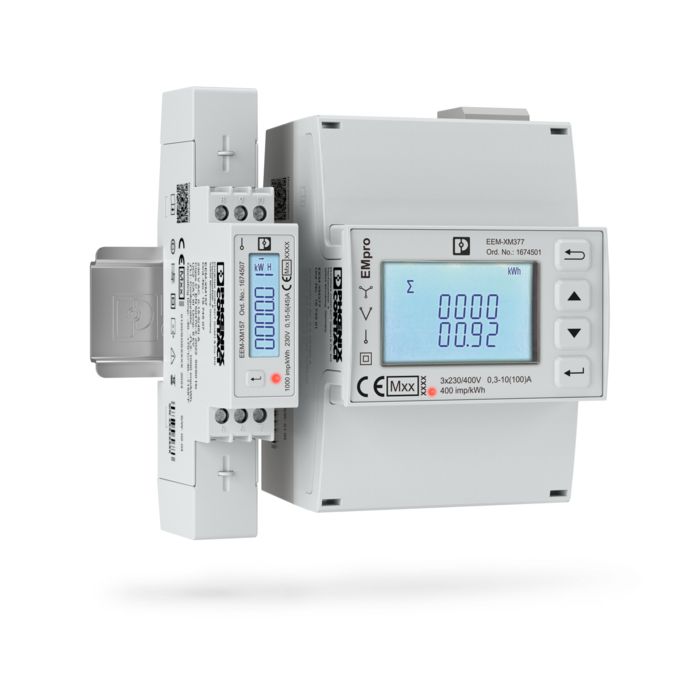

Energimålere for avregningsformål gir deg nøyaktig beregning av energidata pr. kostnadssted. EMpro-AC-energimålere med MID-godkjenning samler inn alle viktige elektriske parametere som strøm, spenning, ytelsesfaktorer og effekt samt energiverdier i alle fire kvadranter. EMpro-DC-energimålere tilrettelegger for direktemåling av strøm og spenning med opptil 650 A / 1000 V DC. Måledataene gjøres tilgjengelig via vanlige kommunikasjonsgrensesnitt.
3-faset energimåler med direkte måling opp til 100 A AC, Modbus/RTU-grensesnitt, 2 impulsutganger, 4 tariffer (via Modbus), driftstemperatur opp til +70 °C, sertifisert i henhold til MID-direktivet
3-faset energimåler med direkte måling opp til 100 A AC, Modbus/TCP grensesnitt, driftstemperatur opp til +70 °C, sertifisert i henhold til MID-direktivet
Likestrøm-energimåler med direkte måling opptil 1000 V / 650 A, med RS-485-grensesnitt for programmeringsprogramvare DS-ladekontroller, korrigering av tap i ladekabel, driftstemperatur opptil +80 °C, sertifisert for avregningsformål
Trefase-energimåler for måling av aktiv effekt med direktemåling i nettverk opptil 480 V / 100 A, med RS-485-grensesnitt og 2 pulsutganger, driftstemperatur opptil +70 °C, sertifisert i henhold til MID-direktivet
Trefase-energimåler for måling av aktiv effekt med direktemåling i nettverk opptil 480 V / 100 A, med Ethernet-grensesnitt, driftstemperatur opptil +70 °C, sertifisert i henhold til MID-direktivet
Enfase-energimåler for måling av aktiv effekt med direktemåling i nett opptil 276 V / 45 A, med RS-485-grensesnitt og 2 pulsutganger, driftstemperatur opptil +70 °C, sertifisert i henhold til MID-direktivet
Dette apparatet er en digital trefase-energimåler egnet for måling av realeffekt med direktemåling i strømnett med ikke mer enn 480 V / 100 A, med 2 impulsutganger, RS-485-grensesnitt og driftstemperaturområde opptil +70 °C, sertifisert i henhold til MID-direktiv.
3-fase-energimåler til måling av realeffekt med strømtrafomåler 1 A/5 A i nett opptil 500 V, med S0-utgang, med digital inngang og RS-485-grensesnitt, sertifisert i henhold til MID-direktivet
3-fase-energimåler til måling av realeffekt med direktemåling i nett opptil 500 V/80 A, med S0-utgang, Ethernet-grensesnitt, sertifisert i henhold til MID-direktivet
3-fase-energimåler til måling av realeffekt med direktemåling i nett opptil 500 V/63 A, med S0-utgang, med digital inngang, driftstemperatur opptil +70 °C og RS-485-grensesnitt, sertifisert i henhold til MID-direktivet
Den særdeles kompakte EMpro-DC-energimåleren tilrettelegger for plassbesparende direktemåling av strøm og spenning opptil 650 A / 1000 V DC. Det velkjente RS-485-grensesnittet og kalibreringsrettgodkjenningen er ideelle for avregningsformål i ladeinfrastrukturer.
 |
 |
|
|---|---|---|

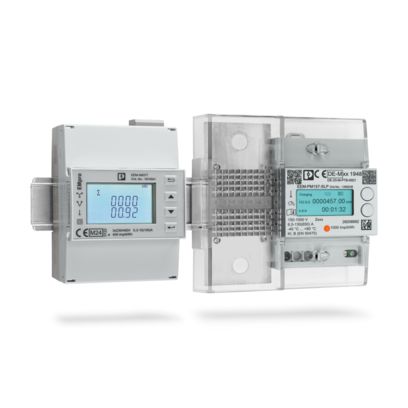

| EMpro-DC-energimåler |
EMpro-AC-energimåler
|
|
| Maksimal inngangsstrøm | Direktemåling opptil 650 A DC | Direktemåling: 45 A AC (1-faset), 100 A AC (3-faset) |
| . | Strømtransformator: 1 A / 5 A AC (3-faset) | |
| Inngangsspenningsområde | 1000 V DC | 1-faset: 1 x 184 V ... 276 V |
| . | 3-faset: 3 x 173 V ... 480 V (Ph/Ph) / 100 V ... 276 V (Ph/N) | |
| Kommunikasjonsprotokoll | SLIP (Serial Line Internet Protocol) | Modbus/TCP |
| . | Modbus/RTU |
De plassbesparende EMpro-DC-energimålerne muliggjør direkte måling av strøm og spenning på opptil 650 A / 1000 V DC for avregningsformål. Den manipuleringssikre designen med data i OCMF-format og kalibreringslogg er ideell for bruk i ladeinfrastrukturen.

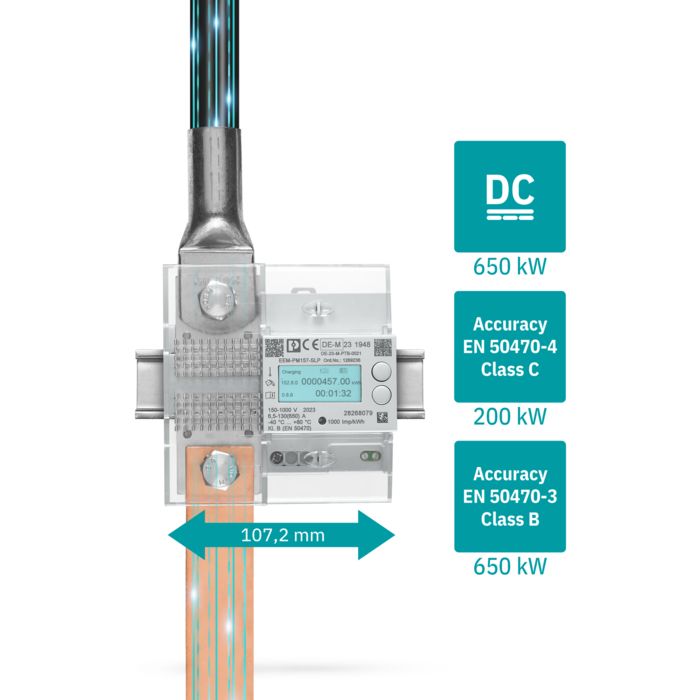

EMpro-DC-energimålere måler effekt opptil 200 kW i henhold til nøyaktighetsklasse C (EN 50470-4) og opptil 650 kW i henhold til nøyaktighetsklasse B (EN 50470-3).
Målingen skjer direkte via en shunt, avhengig av variant også toveis. Takket være de kompakte dimensjonene sparer du verdifull plass i applikasjonen din.
EMpro-DC-energimålerne har de nødvendige godkjenningene for bruk i kWh-nøyaktige avregningssystemer.

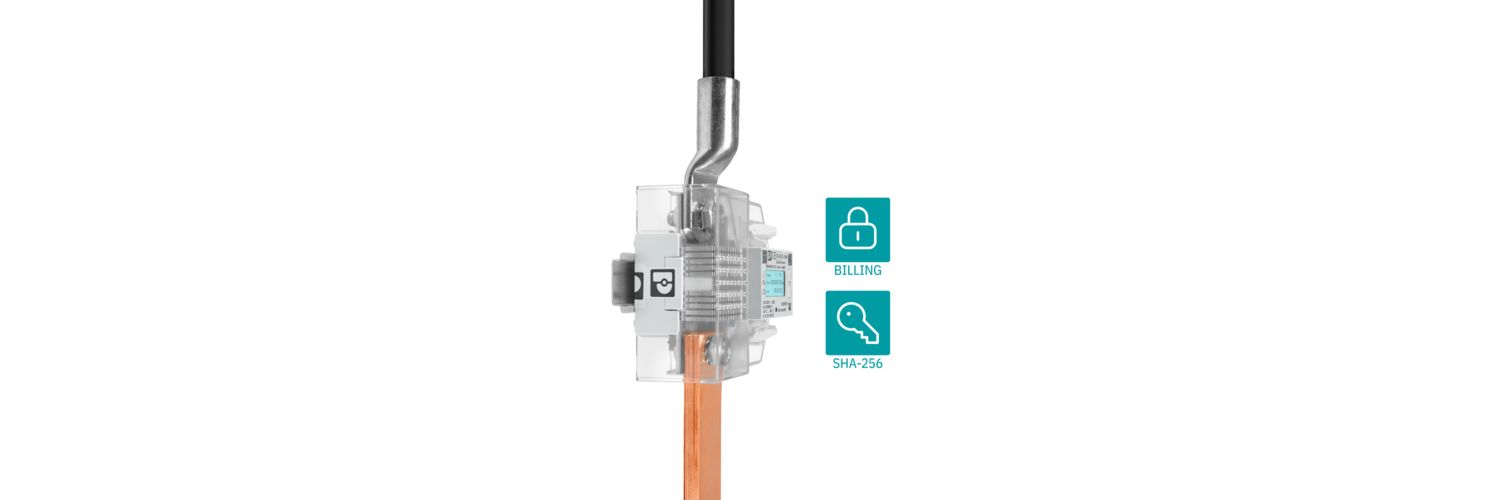

Den manipuleringssikre designen av maskinvare og Firmware beskytter mot uautorisert tilgang.
Videre registreres de hendelsene i kalibreringsloggen som påvirker avregningen.

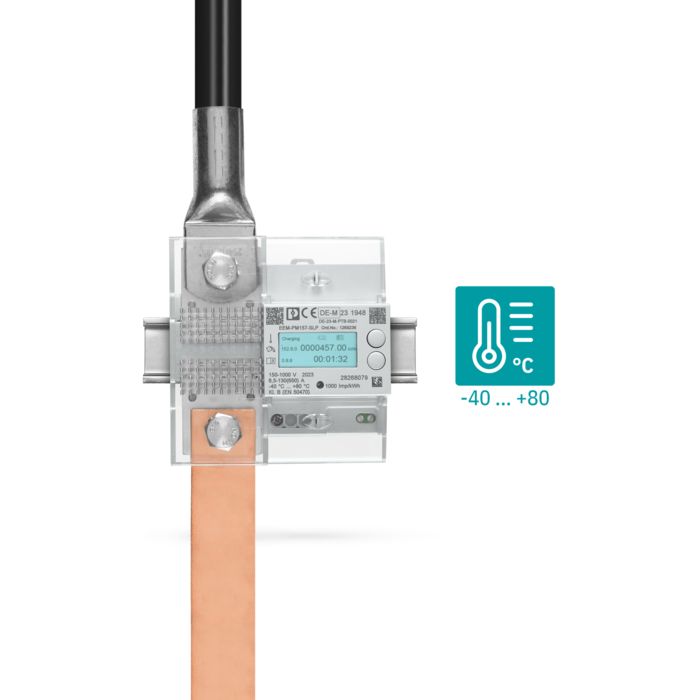

EMpro-DC-energimålere gir deg høy pålitelighet og samtidig utvidet temperaturområde:
Til tross for sin kompakte byggeform sørger produktene for effektiv varmeavledning og er egnet for effekter på opptil 650 kW DC ved temperaturer opptil +80 °C.
De kan også uten problemer brukes ved ekstremt lave temperaturer ned til -40 °C.

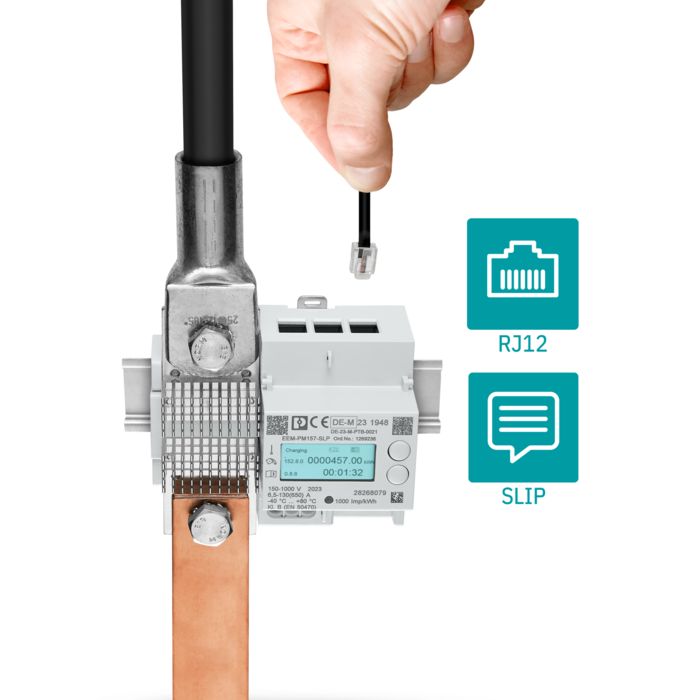

Det integrierte RS-485-grensesnittet med den forenklede SLIP-protokollen (Serial Line Internet Protocol) tilrettelegger for kommunikasjon av måledata med overordnede styresystemer.
Reduser kablingsarbeidet ved hjelp av RJ12-pluggforbindelsene, som, takket være multippel utførelse, forenkler forbindelsen av flere seriekoblede DC-energimålere.
Takket være lagring av energidata garanteres permanent sporbarhet av ladeprosesser. I tillegg registreres alle avregningsrelevante hendelser, for eksempel justering av kabelmotstanden, i kalibreringsloggen.
Send avregningsrelevante data i OCMF-format til sikkert identifisert sluttutstyr.

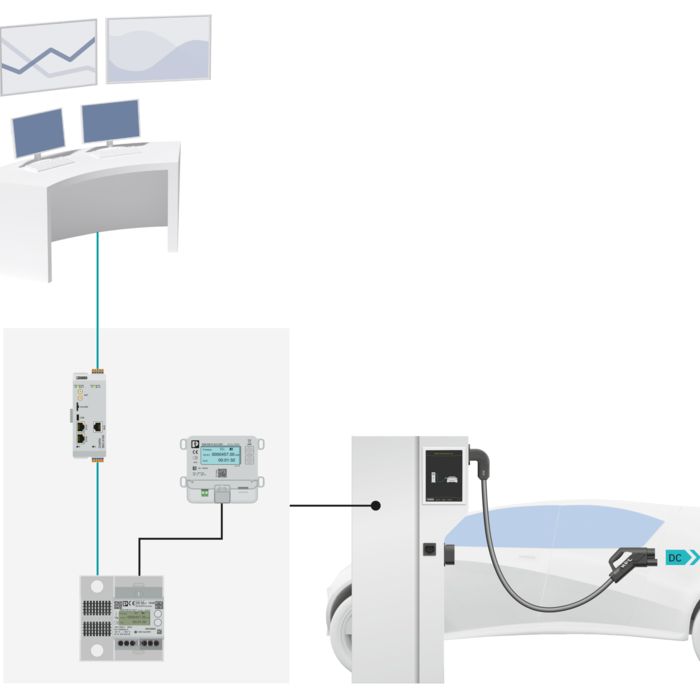

Dra nytte av integrerte nettverksløsninger som består av en CHARX DC ladekontroller, en EMpro likestrømsmåler og andre produkter fra Phoenix Contact.
EMpro-energimålere med MID-sertifisering i henhold til EN 50470 gir deg submetering, nøyaktig beregning av energidata pr. kostnadssted.
Målerne samler inn de viktige elektriske parameterene som strøm, spenning, ytelsesfaktorer og effekt samt energiverdier i alle fire kvadranter. Du får slik informasjon om levering, aktiv og reaktiv effekt.
Data videreføres til et primært styresystem, for eksempel et energistyresystem, via vanlige kommunikasjonsgrensesnitt.
EMpro AC-energimålere støtter enfaset totråders-, trefaset tretråders- og trefaset firetrådersapplikasjoner og er tilgjengelige som varianter for direkte måling eller strømtransformatorvarianter.

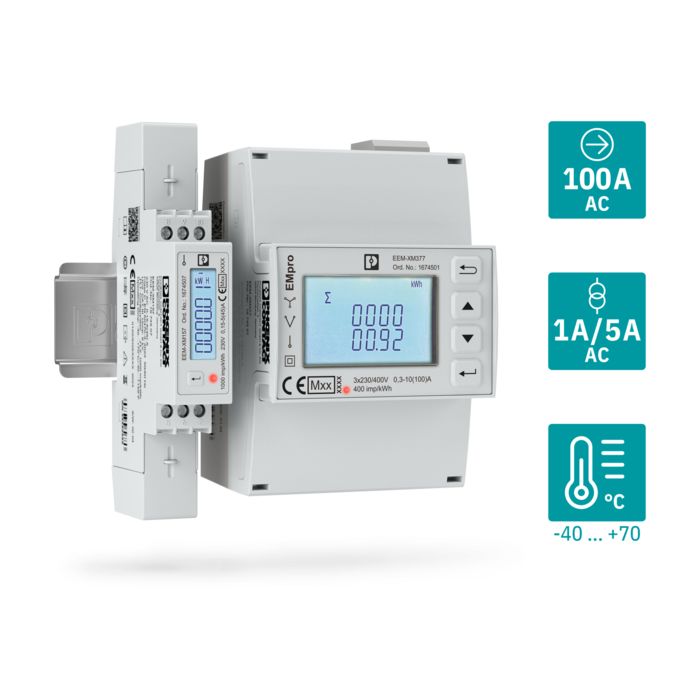

Strøm på opptil 100 A AC kan måles direkte over hele temperaturområdet fra -40 °C til +70 °C. Måleinngangen via strømtransformator kan konfigureres for strømtransformatorer på 1 A eller 5 A, hvor transformatorforholdet kan parametriseres.

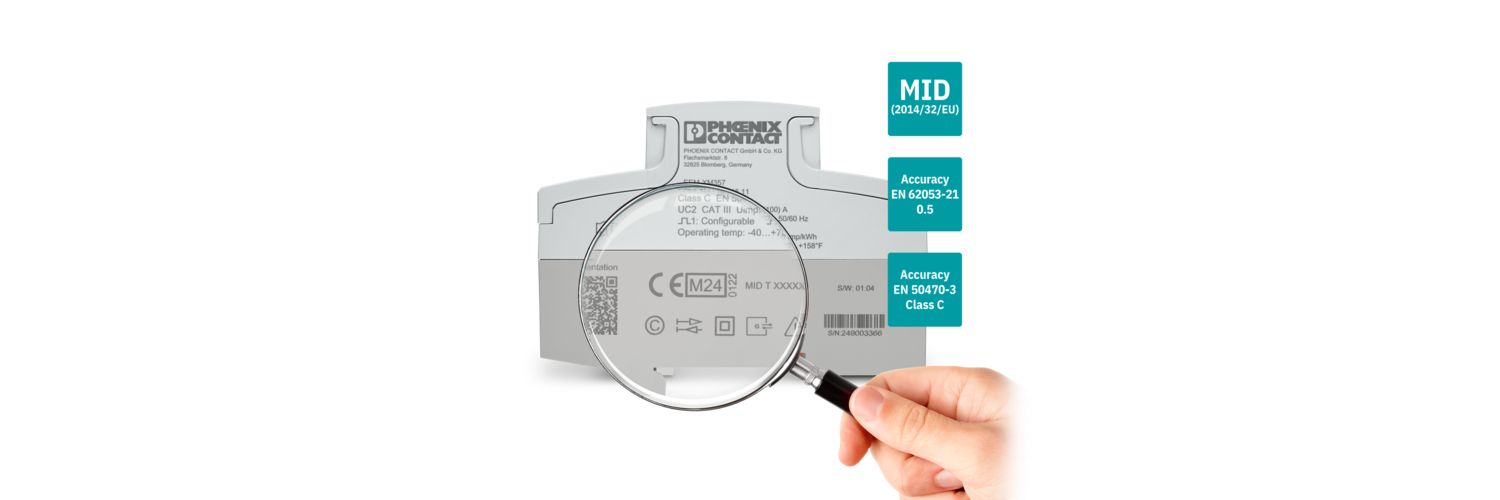

En nøyaktig enhet som er MID-sertifisert av et eksternt, godkjent organ, gir deg et høyt sikkerhetsnivå.
Det europeiske måleinstrumentdirektivet 2014/32/EU (MID) skiller mellom nøyaktighetsklassene A, B og C, som tilsvarer klassene 2, 1 og 0,5 i IEC 62053-21.
EMpro-AC-energimålere oppfyller nøyaktighetsklasse C eller 0,5 og er egnet for økte krav i den kommersielle og industrielle sektoren.

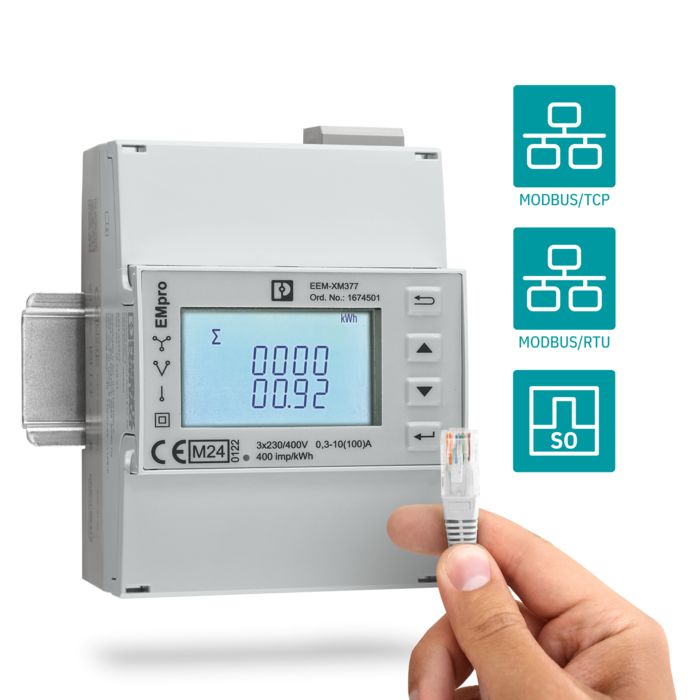

Når de er installert, kan energimålerne kobles sammen i nettverk via vanlige kommunikasjonsprotokoller som Modbus/RTU eller Modbus/TCP og kommunisere direkte med energidatastyringssystemet. Med dette bortfaller den tidkrevende prosessen med direkte avlesning på stedet.
Overvåking av energiverdiene i alle fire kvadranter prioriteres.
Valget av riktig protokoll avhenger av de spesifikke kravene til applikasjonen din.
Ulike typer måleinstrumenter brukes i mange sammenhenger. Multifunksjonelle energimålere brukes til måling av innmating, og energimålere med MID-godkjenning brukes til avregning.

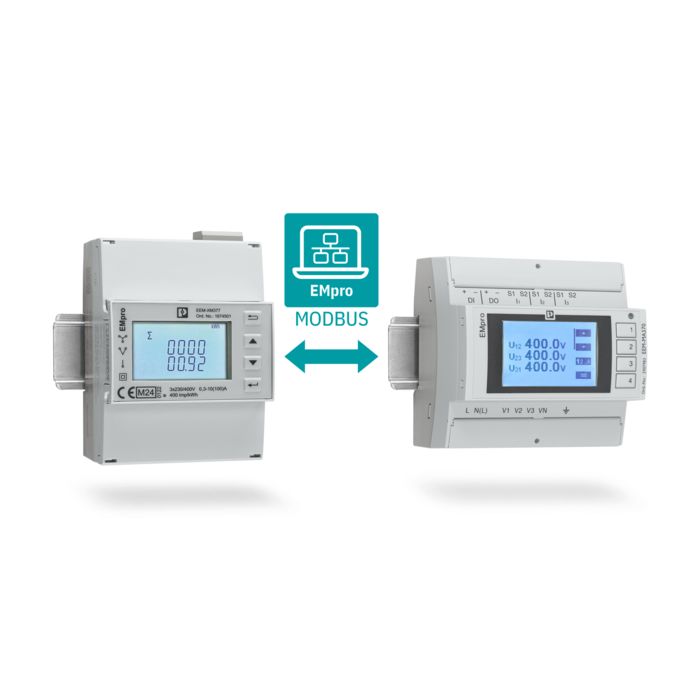

Kort sagt snakker produktene fra Phoenix Contact et felles språk når det gjelder energimåling, fordi Modbus-registrene til energimålerne er basert på det multifunksjonelle energimåleutstyret EMpro. Dette sparer programmeringsarbeid og i siste instans ekstra kostnader.
Dataene skal kunne leses av uten problemer under de korrekte bruksbetingelsene i henhold til EN 50470-1.

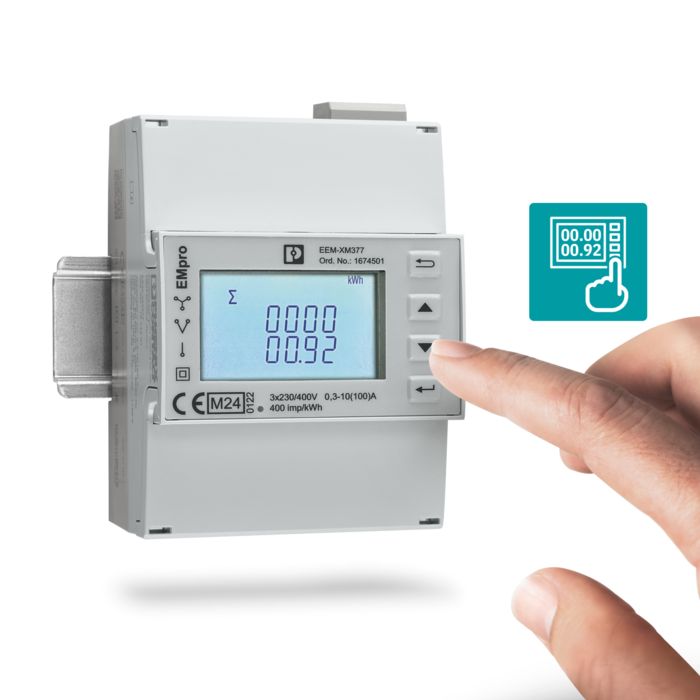

Det bakgrunnsbelyste LCD-displayet på våre EMpro-AC-energimålere viser alle elektriske parametere og konfigurasjonsparameterne som er tilgjengelige via displaysidene.
Ytterligere konfigurasjonsparametere kan konfigureres via kommunikasjonsgrensesnittet.
Fire mekaniske knapper på fronten brukes til datakontroll og programmering.
