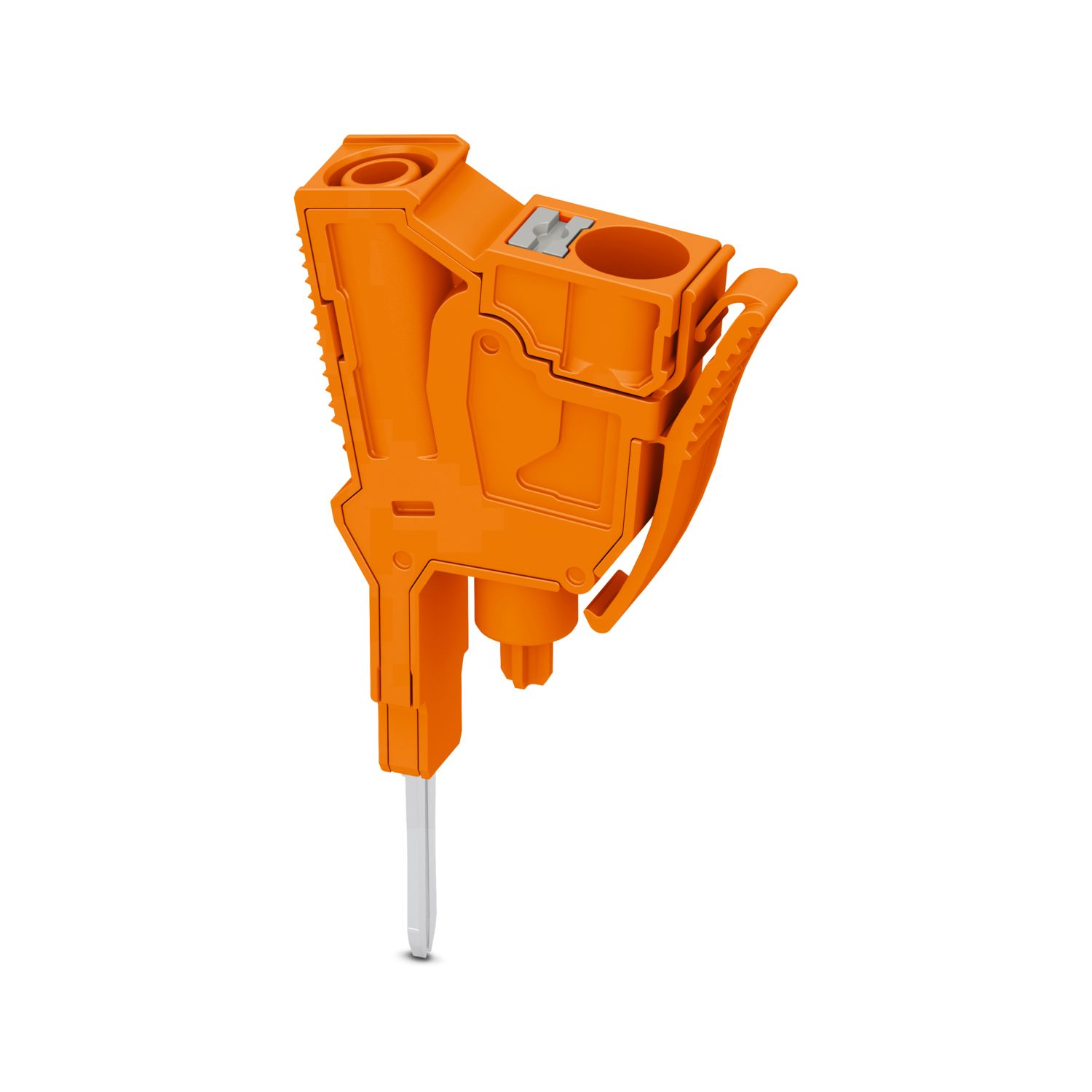

PPO-10/P OG - Avtappningsplint - 1152030

Artikelegenskaper

Elektriska egenskaper

Dimensionerad stötspänning	8 kV
Maximal förlusteffekt vid märkvillkor	1,31 W

Anslutningsdata

Antal anslutningar per plan	2
Märkarea	6 mm²
1. Plan
Avisoleringslängd	10 mm ... 12 mm
Håltolk	A5
Anslutning enligt norm	IEC 60947-7-1
Ledararea styv	0,5 mm² ... 10 mm²
Ledararea AWG	20 ... 8 (omräknat enligt IEC)
Ledararea flexibel	0,5 mm² ... 10 mm²
Ledararea flexibel [AWG]	20 ... 8 (omräknat enligt IEC)
Ledararea flexibel (trådändhylsa utan plasthylsa)	0,5 mm² ... 10 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	0,5 mm² ... 10 mm²
2 ledare med samma area, flexibla med TWIN-trådändhylsa med plasthylsa	0,5 mm² ... 2,5 mm² Vid använding av TWIN-trådändhylsa rekommenderar vi att trådändhylsans minimilängd är 13 mm.
Märkström	32 A
Belastningsström maximal	32 A
Märkspänning	1000 V
Märkarea	6 mm²
1. Plan Anslutningsareor direkt jackbara
Ledararea styv	1 mm² ... 10 mm²
Ledararea flexibel (trådändhylsa utan plasthylsa)	1,5 mm² ... 6 mm²
Ledararea flexibel (trådändhylsa med plasthylsa)	1,5 mm² ... 6 mm²

Mått

Materialuppgifter

Färg	orange (RAL 2003)
Brännbarhetsklass enligt UL 94	V0
Isolationsgrupp	I
Isolationsmaterial	PA

Mekaniska egenskaper

Mekaniska data
Öppen sidovägg	Nej

Standarder och bestämmelser

Anslutning enligt norm	IEC 60947-7-1

Montering

Artikelnr	1152030
Antal/förp.	10 Styck
Minsta beställningsantal	10 Styck
Försäljningskod	BE2Z3X
Produktnyckel	BE2Z3X
GTIN	4063151150280
Vikt per styck (inklusive förpackning)	14,57 g
Vikt per styck (exklusive förpackning)	14,57 g
Tullnummer	85366990
Ursprungsland	CN

EU RoHS
Uppfyller kraven enligt RoHS-direktivet	Ja (Inga undantagsregler)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Inga farliga ämnen över gränsvärdena
EU REACH SVHC
Hänvisning till möjliga ämnen i REACH (CAS-nummer)	Inget ämne med en viktandel på mer än 0,1 %
