WT-RJ 45-2/ISDN1/B
-
Överspänningsskydd
2809827

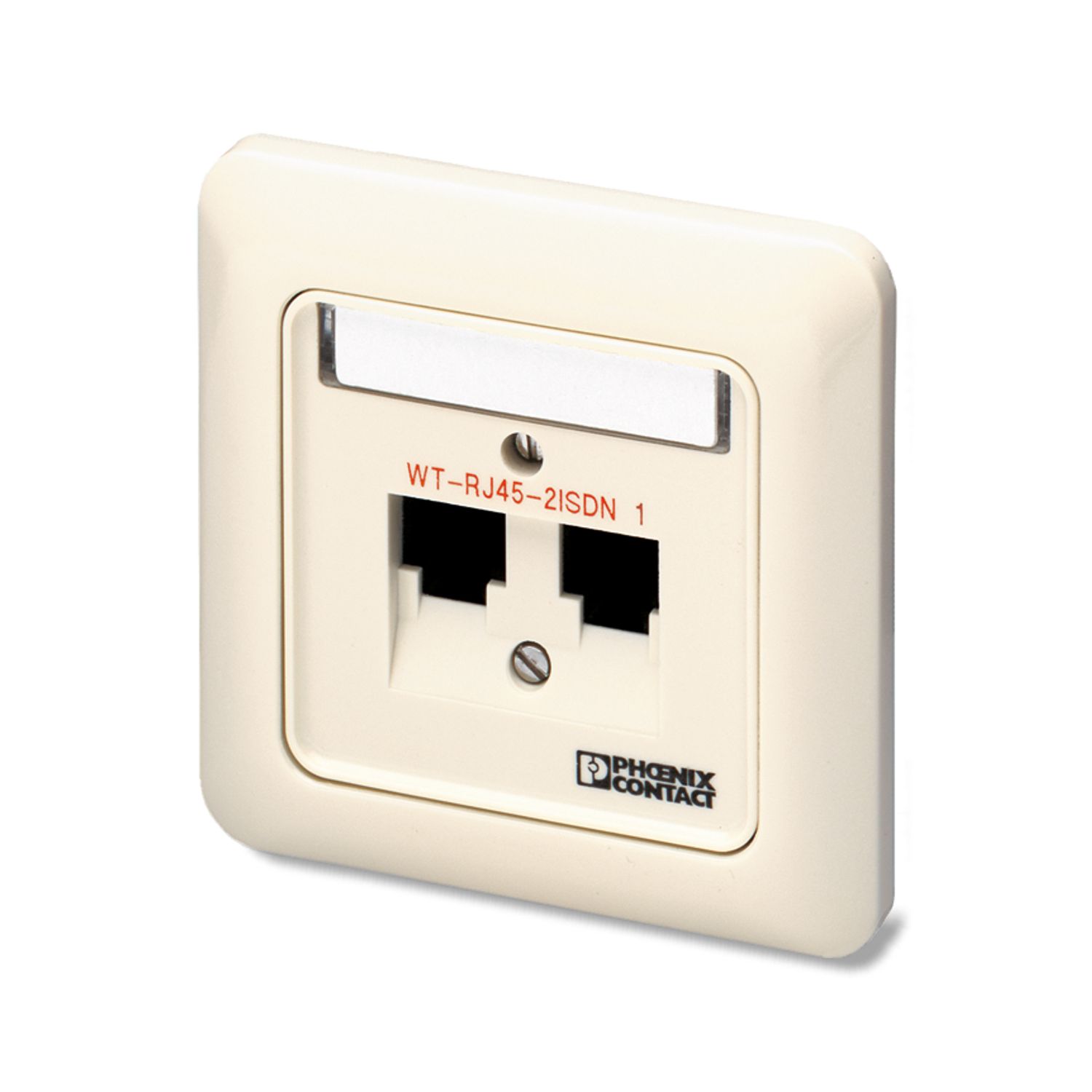

RJ45 anslutningsdosa (dubbel), infälld, med överspänningsskydd för ISDN So-bussgränssnitt
Produktdetaljer
| IEC provklass | C2 + C3 |
| VDE avledarklass | C2 + C3 |

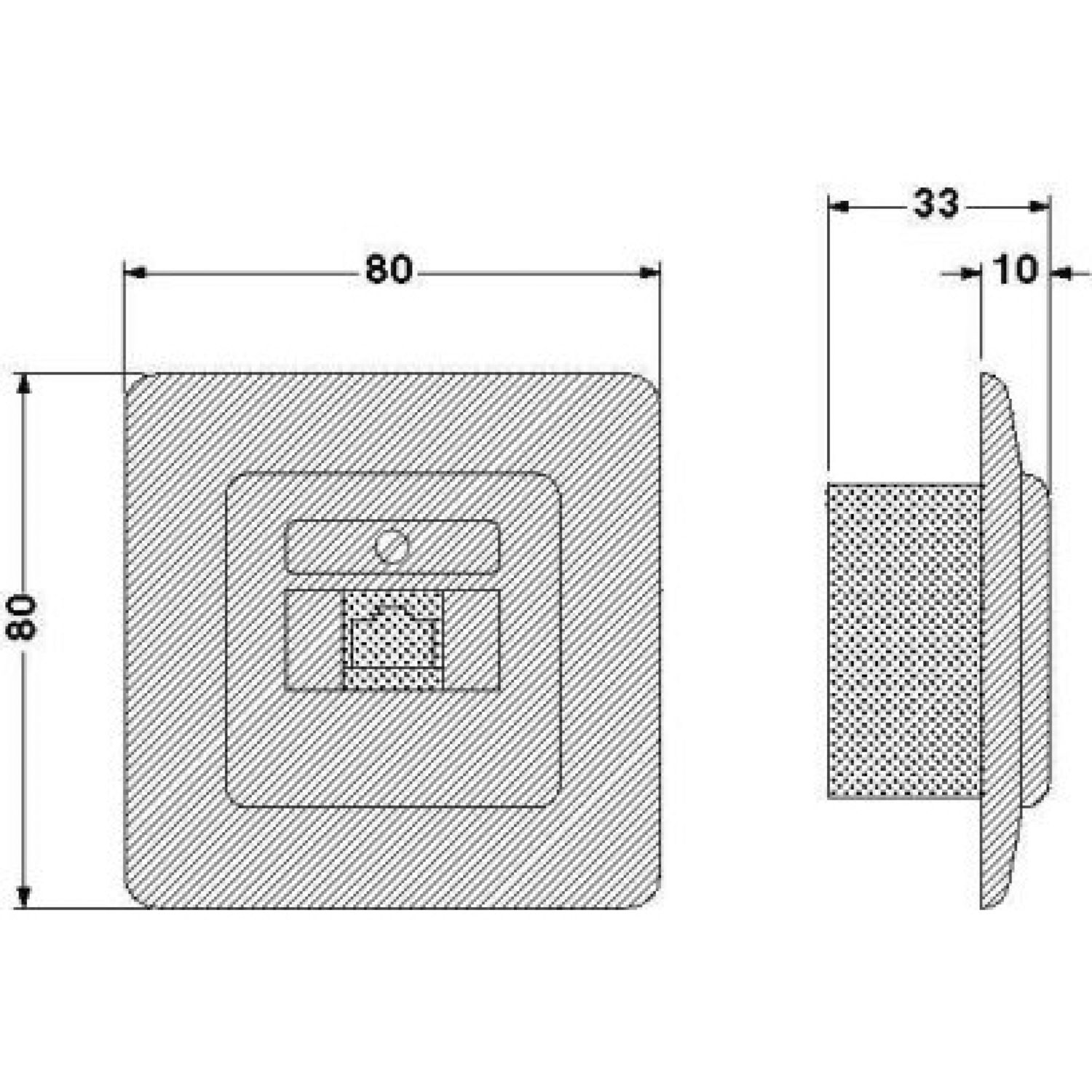

| Konstruktion | Vägguttag för infälld montering |
| Märkspänning UN | 50 V DC (S0-fantomspänning) |
| Anslutningstyp | skruvanslutning & RJ12 |
| Skruvgänga | M2/M3 |
| Ledararea flexibel min | 0,1 mm² |
| Ledararea flexibel max. | 1 mm² |
| Ledararea styv min | 0,14 mm² |
| Ledararea styv max | 1,5 mm² |
| Mekaniska data | |
| Öppen sidovägg | Nej |

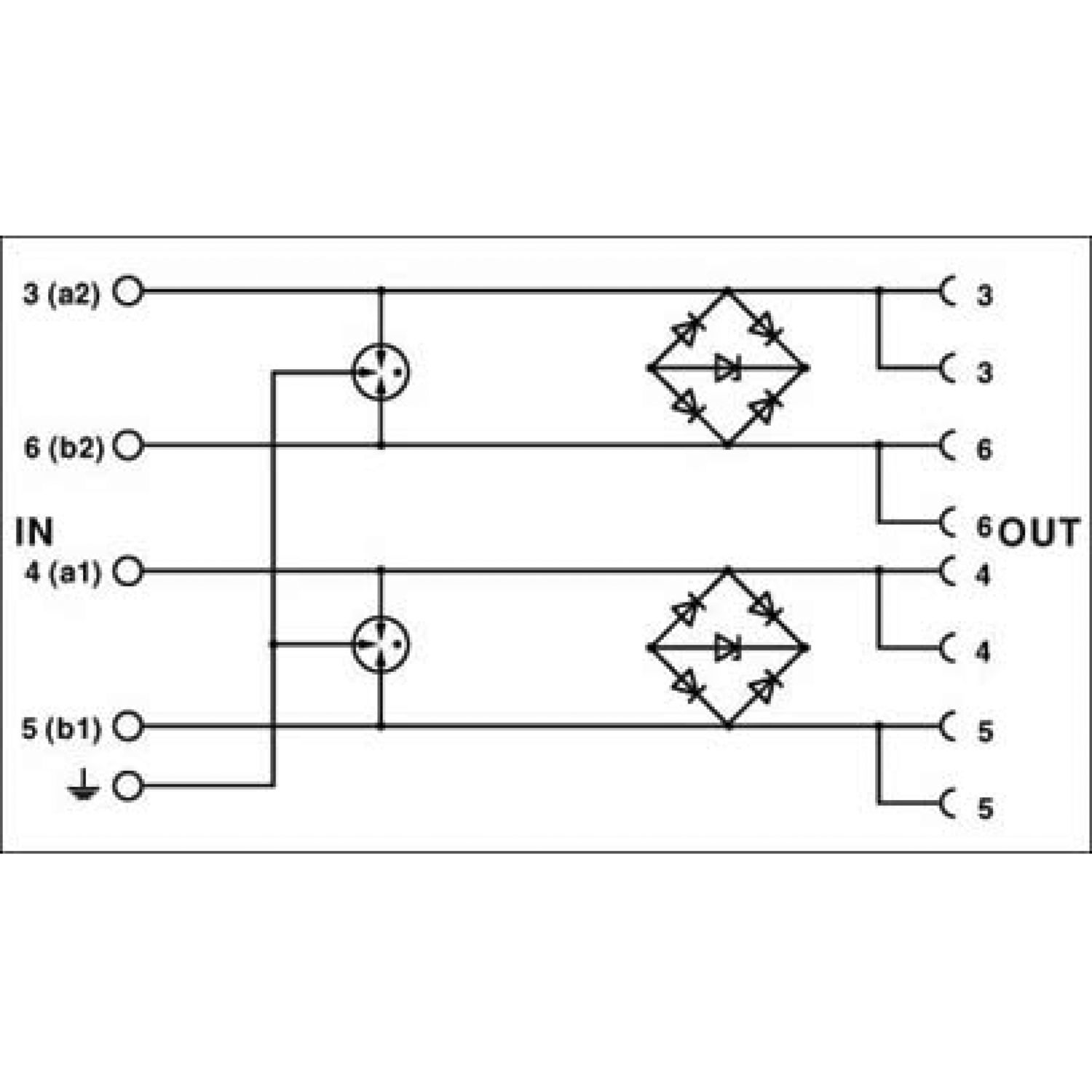

| Kraftriktning | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Maximal kontinuerlig spänning UC (ledare-jord) | 6,2 V DC |
| Aktiv driftsström IC vid UC | ≤ 300 µA |
| Skyddsledarström IPE | ≤ 4 µA |
| Märkavledningsström In (8/20) µs (ledare-ledare) | 350 A |
| Märkavledarstötström In (8/20) µs (tråd-jord) | 5 kA |
| Utgångsspänningsbegränsning vid 1 KV/µs (ledare-ledare) spike | ≤ 12 V |
| Utgångsspänningsbegränsning vid 1 KV/µs (ledare-jord) spike | ≤ 450 V |
| Utgångsspänningsbegränsning vid 1 KV/µs (ledare-ledare) statisk | ≤ 12 V |
| Utgångsspänningsbegränsning vid 1 KV/µs (ledare-jord) statisk | ≤ 450 V |
| Restspänning vid In (ledare-ledare) | ≤ 33 V |
| Restspänning vid In (ledare-jord) | ≤ 45 V |
| Skyddsnivå Up (kabelfläta-kabelfläta) | ≤ 45 V |
| Skyddsnivå Up (kabelfläta-jord) | ≤ 450 V |
| Funktionstid tA (ledare-ledare) | ≤ 500 ns |
| Funktionstid tA (ledare-jord) | ≤ 100 ns |
| Kabelförlust aE, sym. | 0,1 dB (upp till 10 MHz 100-Ω-system) |
| Gränsfrekvens fg (3 dB), symm. i 100 Ohm-system | 80 MHz |
| Kapacitet (ledare-ledare) | ≤ 20 pF (1 MHz) |
| Kapacitet (ledare-jord) | ≤ 20 pF (1 MHz) |
| Omgivningsförhållanden | |
| Kapslingsklass | IP20 |
| Drifttemperatur | -40 °C ... 60 °C |
| VDE avledarklass | C2 + C3 |
| Standarder Specifikation informationsteknik | |
| Normer/föreskrifter | IEC 61643-21 |
| IEC 61643-21 | |
| Monteringssätt | UP/kanalinbyggnad |
| Artikelnr | 2809827 |
| Antal/förp. | 1 Styck |
| Minsta beställningsantal | 1 Styck |
| Produktnyckel | CL3231 |
| Katalogsida | Sida 123 (TT-2002) |
| GTIN | 4017918076498 |
| Vikt per styck (inklusive förpackning) | 125,4 g |
| Vikt per styck (exklusive förpackning) | 125,4 g |
| Ursprungsland | DE |
| EU REACH SVHC | |
| Hänvisning till möjliga ämnen i REACH (CAS-nummer) | Inget ämne med en viktandel på mer än 0,1 % |
