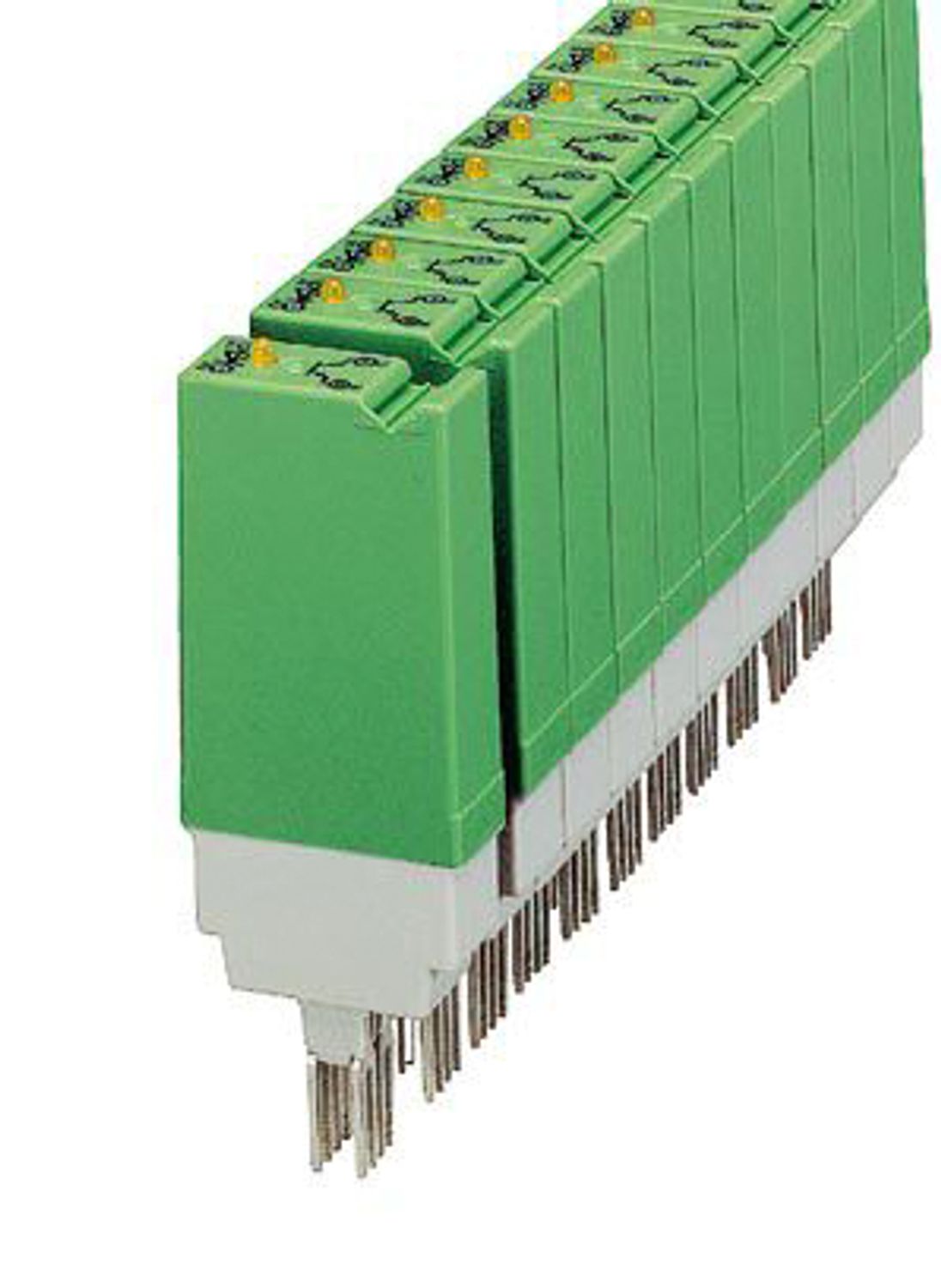

ST-OV2-220DC/ 60DC/1
-
Solid-State-relä
2905064

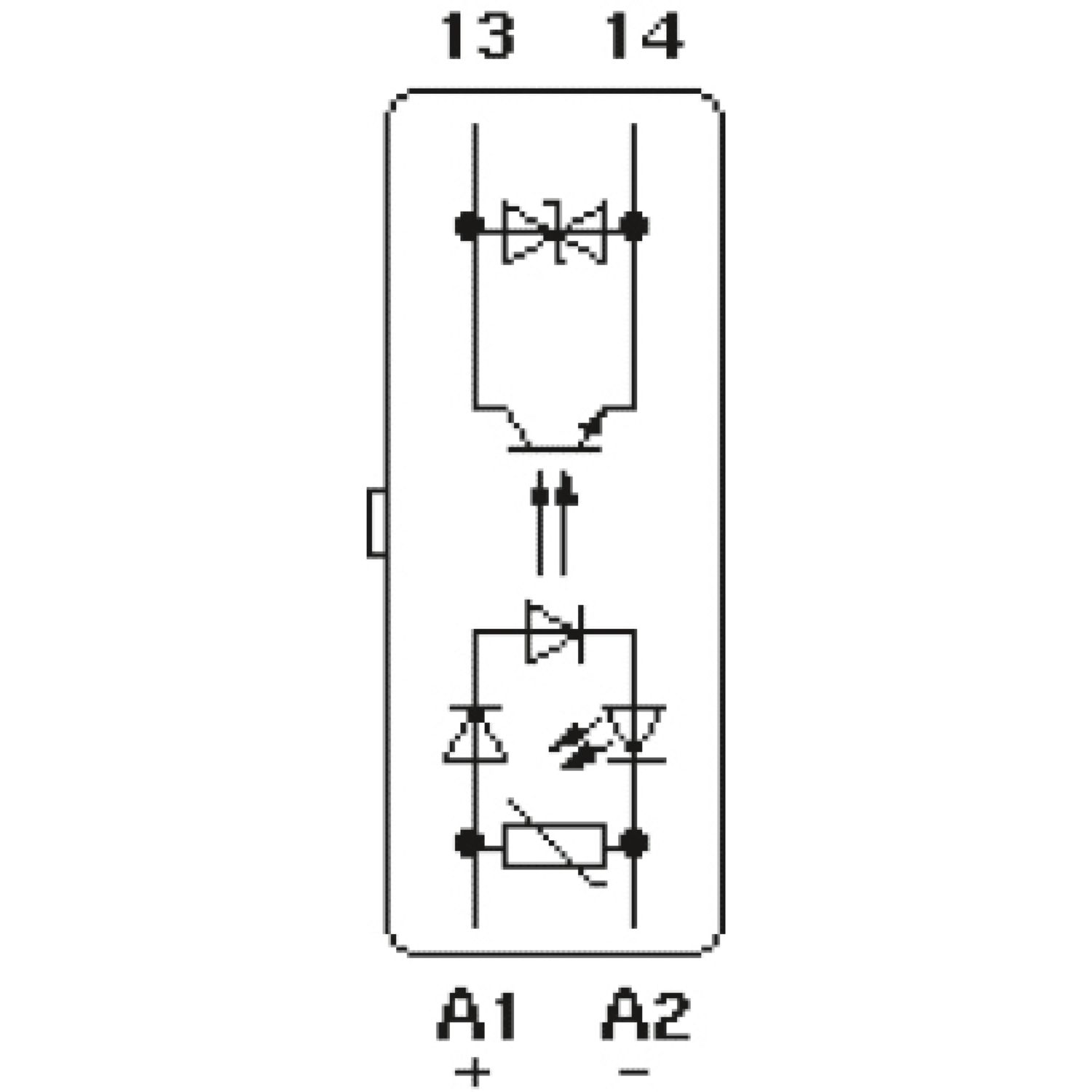

Jackbar effektoptokopplare, med ljusindikering och skyddskoppling i in- och utgångskretsen, ingång: 220 V DC, utgång: 12-60 V DC/max. 1 A, jackbar på grundplintblock
Produktdetaljer
| Produkttyp | Enkel optokopplare |
| Status för dataunderhåll | |
| Datum för senaste dataunderhåll | 19.03.2025 |
| Isolationsspänning (Ingång/utgång) | 2,5 kV AC (Ingång/utgång) |
| Ingångsmärkspänning UN | 220 V DC |
| Ingångsspänningsområde enligt UN | 0,8 ... 1,2 |
| Ingångsspänningsområde | 176 V DC ... 264 V DC |
| Gränsvärde "0"-signal beroende på UN | ≤ 0,4 |
| Gränsvärde "1"-signal beroende på UN | ≥ 0,8 |
| Typisk ingångsström vid UN | 5 mA |
| Typisk inkopplingstid | 20 µs |
| Frånkopplingstid typisk | 200 µs |
| Statusindikering | LED (gul) |
| Skyddskoppling | Polaritetsskydd; polskyddsdiod |
| Överspänningsskydd | |
| Överföringsfrekvens | 500 Hz |
| Typ av digital utgång | elektronisk |
| Utgångsspänningsområde | 12 V DC ... 60 V DC |
| Max. kontinuerlig ström | 1 A (se deratingkurva) |
| Stötström | 5 A (t = 1 s) |
| Toppspänning | 60 V DC (Kollektor-emitter spärrspänning) |
| Spänningsfall vid max. kontinuerlig ström | 1,2 V |
| Utgångskoppling | 2-ledare, ojordad |
| Skyddskoppling | Polaritetsskydd; polskyddsdiod |
| Överspänningsskydd |
| Bredd | 14,6 mm |
| Höjd | 33 mm |
| Djup | 66,5 mm |
| Färg | grön (RAL 6021) |
| Omgivningsförhållanden | |
| Drifttemperatur | -20 °C ... 60 °C |
| Omgivningstemperatur (lagring/transport) | -20 °C ... 70 °C |
| Normer/föreskrifter | DIN VDE 0110b, Gr. C för 250 V AC |
| DIN VDE 0160 (i relev. delar) |
| Montageriktning | valfri |
| Artikelnr | 2905064 |
| Antal/förp. | 10 Styck |
| Minsta beställningsantal | 1 Styck |
| Information | Tillverkas vid beställning (ingen retur) |
| Försäljningskod | DK61B2 |
| Produktnyckel | DK61B2 |
| Katalogsida | Sida 90 (IF-2005) |
| GTIN | 4017918079208 |
| Vikt per styck (inklusive förpackning) | 25,6 g |
| Vikt per styck (exklusive förpackning) | 25,36 g |
| Tullnummer | 85364900 |
| Ursprungsland | DE |
UNSPSC
| UNSPSC 21.0 | 39122326 |
| EU RoHS | |
| Uppfyller kraven enligt RoHS-direktivet | Ja |
| undantagsregler i den mån de är kända | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
En artikelberoende RoHS-deklarationstabell för Kina hittar du i respektive artikels nedladdningsområde under ”Tillverkarförklaring”. För alla artiklar med EFUP-E görs och krävs ingen RoHS-deklarationstabell för Kina.
|
| EU REACH SVHC | |
| Hänvisning till möjliga ämnen i REACH (CAS-nummer) | Hexahydromethylphthalic anhydride (CAS-nummer: Ej tillämplig) |
| Lead (CAS-nummer: 7439-92-1) | |
