SAC-4P-M12MRDC5/ 5,0-93E/RJ45
-
Nätverkskabel
1405184

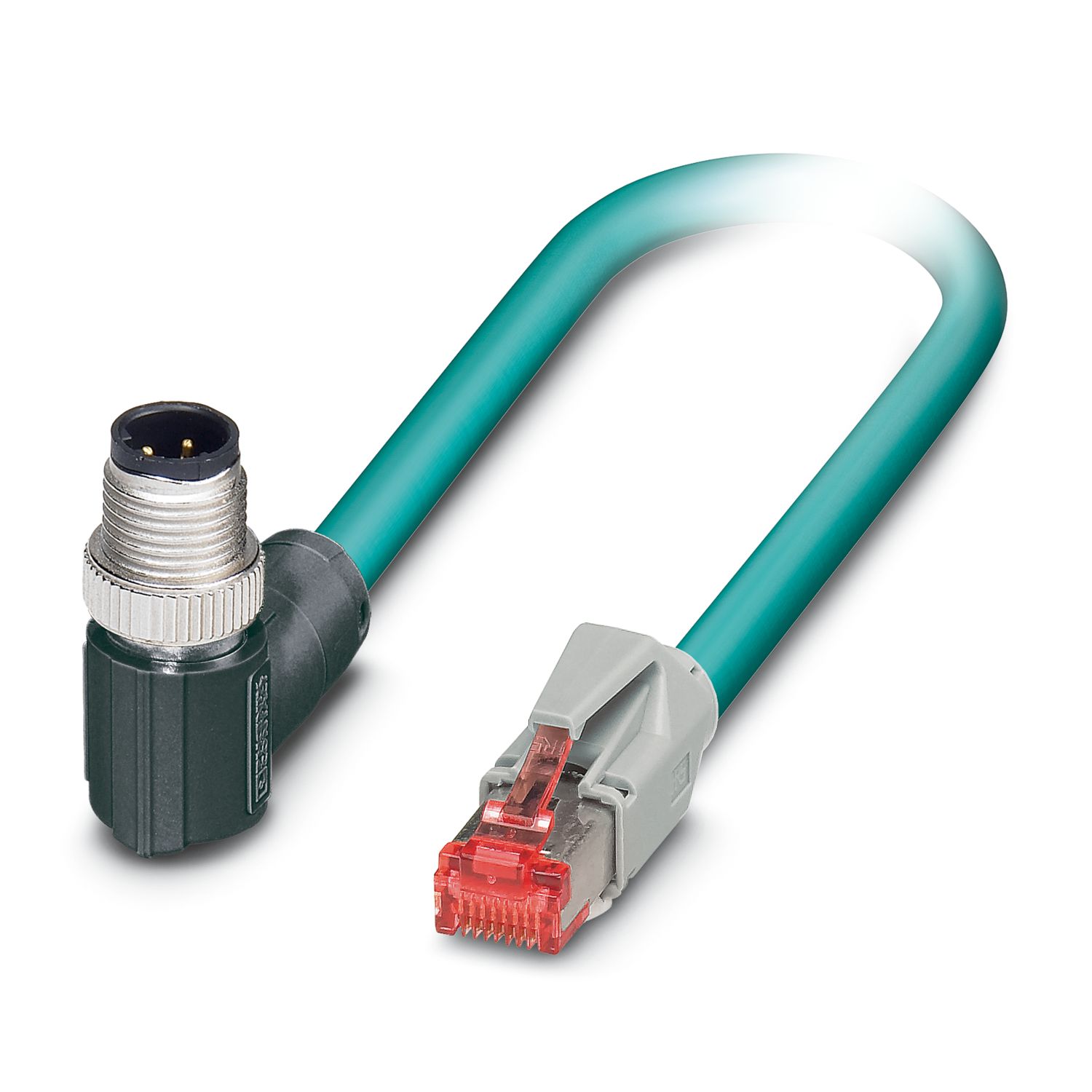

Nätverkskabel, Ethernet CAT5, 4-polig, PUR halogenfri, vattenblå RAL 5021, skärmad, Hane vinklad M12, kodning: D / IP67, på Hane rak RJ45 / IP20, kabellängd: 5 m, Utgångsriktning C5, Kodning 315°
Produktdetaljer
| Produkttyp | Datakabel konfektionerad |
| Sensortyp | Ethernet |
| Poltal | 4 |
| Skärmad | ja |
| Bussystem | Ethernet |
| Signaltyp/kategori | Ethernet CAT5 (IEC 11801:2002) |
| Statusindikering | nej |
| Statusindikering finns | nej |
| Märkspänning UN | 48 V AC |
| 60 V DC | |
| Märkström IN | 1 A |
| Överföringsmedium | Koppar |
| Överföringsegenskaper (kategori) | CAT5 (IEC 11801:2002) |
| Anslutning 1 | |
| Konstruktion | Hane vinklad M12 / IP67 |
| Poltal | 4 |
| Kodningstyp | D (Data) |
| Skärmad | ja |
| Färg handtag | svart |
| Material | CuZn (Kontakt) |
| Ni/Au (Kontaktyta) | |
| TPU (Kontaktledare) | |
| TPU, svårantänt, självslocknande (Handtag) | |
| Förzinkat gjutgods, förnicklat (Förskruvning) | |
| Anslutningsfrekvens | ≥ 100 |
| Isolationsmotstånd | ≥ 100 MΩ |
| Åtdragningsmoment | 0,4 Nm |
| Skyddsklass | IP67 |
| Drifttemperatur | -25 °C ... 90 °C |
| Anslutning 2 | |
| Konstruktion | Hane rak RJ45 / IP20 |
| Poltal | 4 (8) |
| Färg handtag | grå |
| Material | CuSn (Kontakt) |
| Ni/Au (Kontaktyta) | |
| PC (Kontaktledare) | |
| PA (Kapsling) | |
| Anslutningsfrekvens | ≥ 750 |
| Skyddsklass | IP20 |
| Drifttemperatur | -40 °C ... 60 °C |
| Kabellängd | 5 m |
| Ethernet flexibel CAT5, 2 par [93E] | |

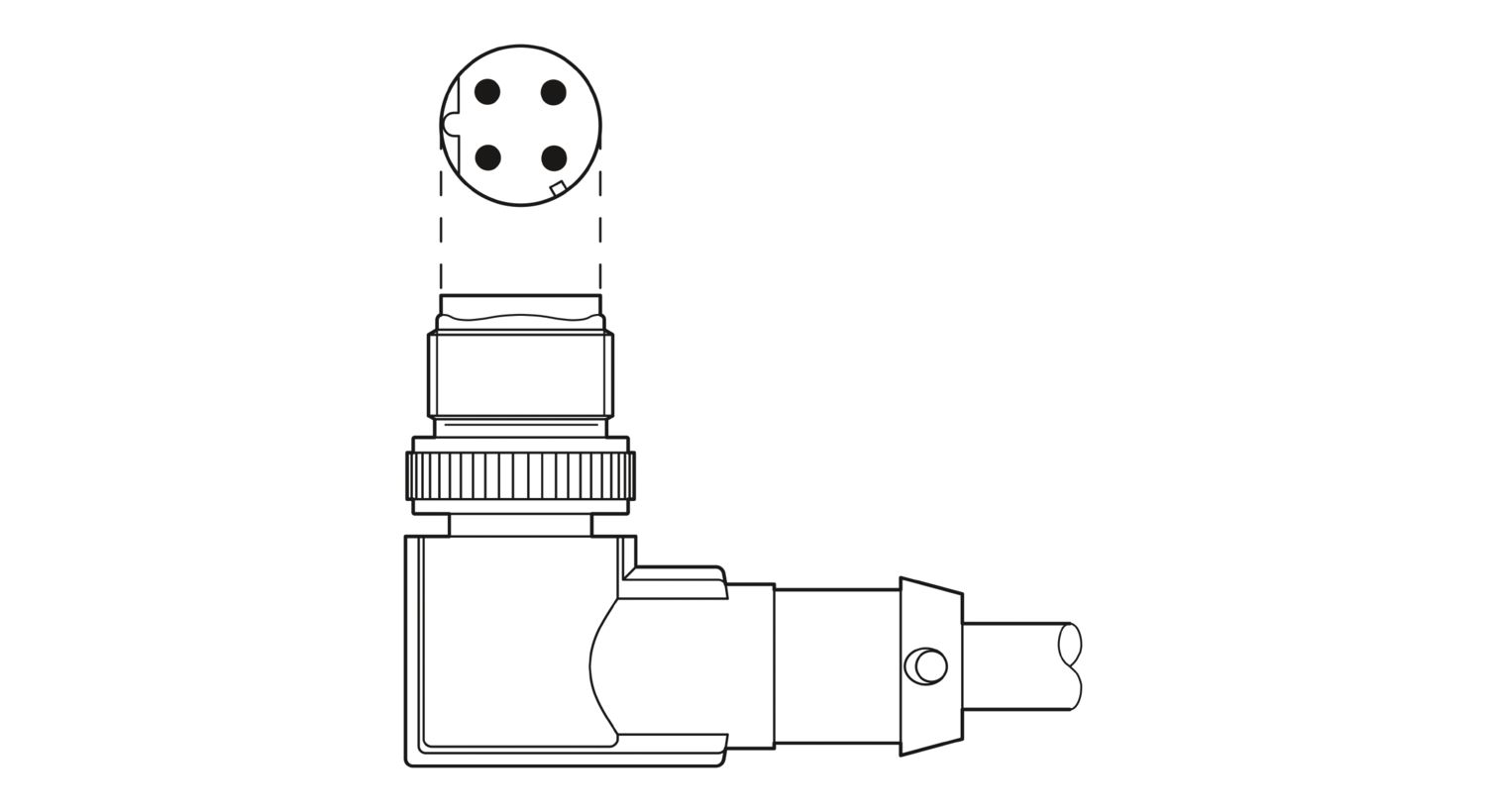

| Måttskiss |
|
| Kabelvikt | 42 kg/km |
| UL AWM-stil | 20963 (80 °C / 30 V) |
| Kabelstandarder/-bestämmelser | Elektriska krav EN 50288-2-2 |
| Poltal | 4 |
| Skärmad | ja |
| Ledartyp | Ethernet flexibel CAT5, 2 par [93E] |
| Ledarkonstruktion | 2x2xAWG26/7, SF/UTP |
| Signallöptid | 5,3 ns/m |
| Uppbyggnad signalkabel | 7x 0,16 mm |
| AWG signalledning | 26 |
| Kabeldiameter | 2x 2x 0,14 mm² |
| Tråddiameter inklusive isolering | 0,98 mm |
| Ledarens ytterdiameter | 6,40 mm ±0,2 mm |
| Yttermantel, material | PUR |
| Yttermantel / färg | vattenblå RAL 5021 |
| Material ledare | blank Cu-ledare |
| Material, ledarisolation | skummad PE |
| Enkelledare, färg | vit/orange-orange, vit/grön-grön |
| Väggtjocklek ytterhölje | 1,20 mm |
| Delkabling | 2 ledare till par |
| totalkabling | 2 par med 2 fyllnader till kärnan |
| Optisk skärmtäckning | 70 % |
| Isolationsmotstånd | ≥ 500 MΩ*km |
| Kopplingsmotstånd | ≤ 100,00 mΩ/m (vid 10 MHz) |
| Slingmotstånd | ≤ 290,00 Ω/km |
| Impedans | 100 Ω ±5 Ω (vid 100 MHz) |
| Ledningskapacitet | ca. 45 nF/km (vid 1 kHz) |
| Märkspänning kabel | ≤ 100 V (Toppvärde, inte för starkströmssyften) |
| Provspänning ledare/ledare | 700 V (50 Hz, 1 min.) |
| Provspänning ledare/skärm | 700,00 V (50 Hz, 1 min.) |
| Strömbelastning ledning | 2,00 A (enligt DIN VDE 0891-1) |
| Minsta böjradie, fast dragen | 4 x D |
| Minsta böjradie, flexibelt dragen | 8 x D |
| Minsta böjradie, fast kablage | 26 mm |
| Minsta böjradie, rörligt förlagd | 52 mm |
| Draghållfasthet | ≤ 80 N |
| Näröverhörningsdämpning (NEXT) | 65,3 dB (vid 1 MHz) |
| 56,3 dB (vid 4MHz) | |
| 50,3 dB (vid 10 MHz) | |
| 47,2 dB (vid 16 MHz) | |
| 45,8 dB (vid 20 MHz) | |
| 42,9 dB (vid 31,25 MHz) | |
| 38,4 dB (vid 62,5 MHz) | |
| 35,3 dB (vid 100 MHz) | |
| Effektsummerad näröverhörningsdämpning (PSNEXT) | 62,3 dB (vid 1 MHz) |
| 53,3 dB (vid 4MHz) | |
| 47,3 dB (vid 10 MHz) | |
| 44,2 dB (vid 16 MHz) | |
| 42,8 dB (vid 20 MHz) | |
| 39,9 dB (vid 31,25 MHz) | |
| 35,4 dB (vid 62,5 MHz) | |
| 32,3 dB (vid 100 MHz) | |
| Returflödesdämpning (RL) | 23 dB (vid 4MHz) |
| 24,1 dB (vid 8 MHz) | |
| 25 dB (vid 10 MHz) | |
| 25 dB (vid 16 MHz) | |
| 25 dB (vid 20 MHz) | |
| 23,6 dB (vid 31,25 MHz) | |
| 21,5 dB (vid 62,5 MHz) | |
| 20,1 dB (vid 100 MHz) | |
| skärmdämpning | 3,2 dB (vid 1 MHz) |
| 6 dB (vid 4MHz) | |
| 9,5 dB (vid 10 MHz) | |
| 12,1 dB (vid 16 MHz) | |
| 13,6 dB (vid 20 MHz) | |
| 17,1 dB (vid 31,25 MHz) | |
| 24,8 dB (vid 62,5 MHz) | |
| 32 dB (vid 100 MHz) | |
| Halogenfri | enligt IEC 60754-1 |
| Flamhärdighet | enligt IEC 60332-1-2 |
| enligt UL VW1 | |
| enligt UN ECE-R 118.03 | |
| oljebeständighet | enligt EN 60811-2-1 |
| Drifttemperatur | -40 °C ... 80 °C (Kabel, fast montering) |
| -20 °C ... 80 °C (Kabel, rörlig montering) | |
| Omgivningstemperatur (kablage) | -20 °C ... 80 °C |
| Omgivningsförhållanden | |
| Skyddsklass | IP65 (M12-kontakt) |
| IP67 (M12-kontakt) | |
| IP20 (RJ45 kontakt) | |
| M12 | |
| Normbeteckning | M12-kontakter |
| Standarder/föreskrifter | IEC 61076-2-101 |
